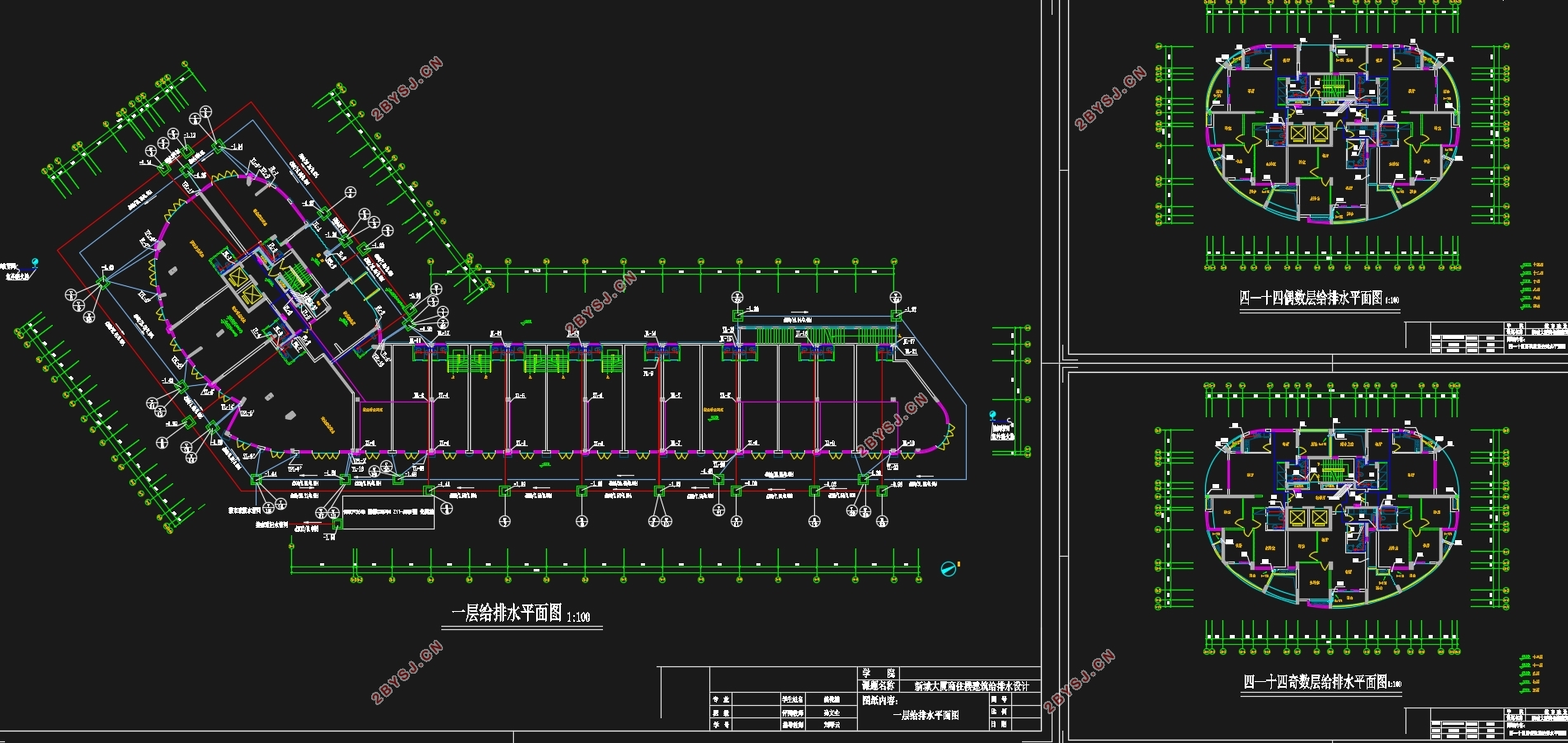

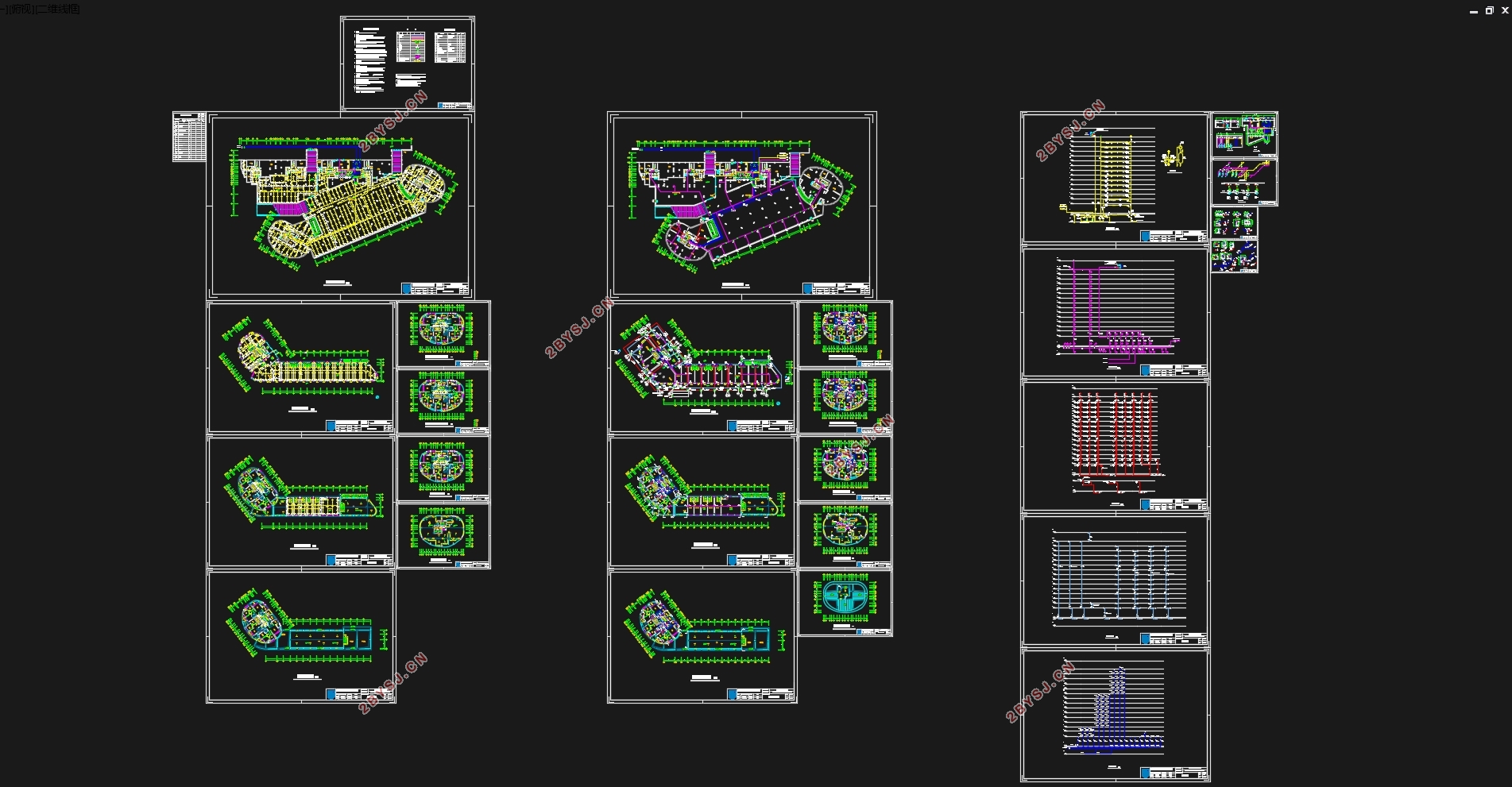

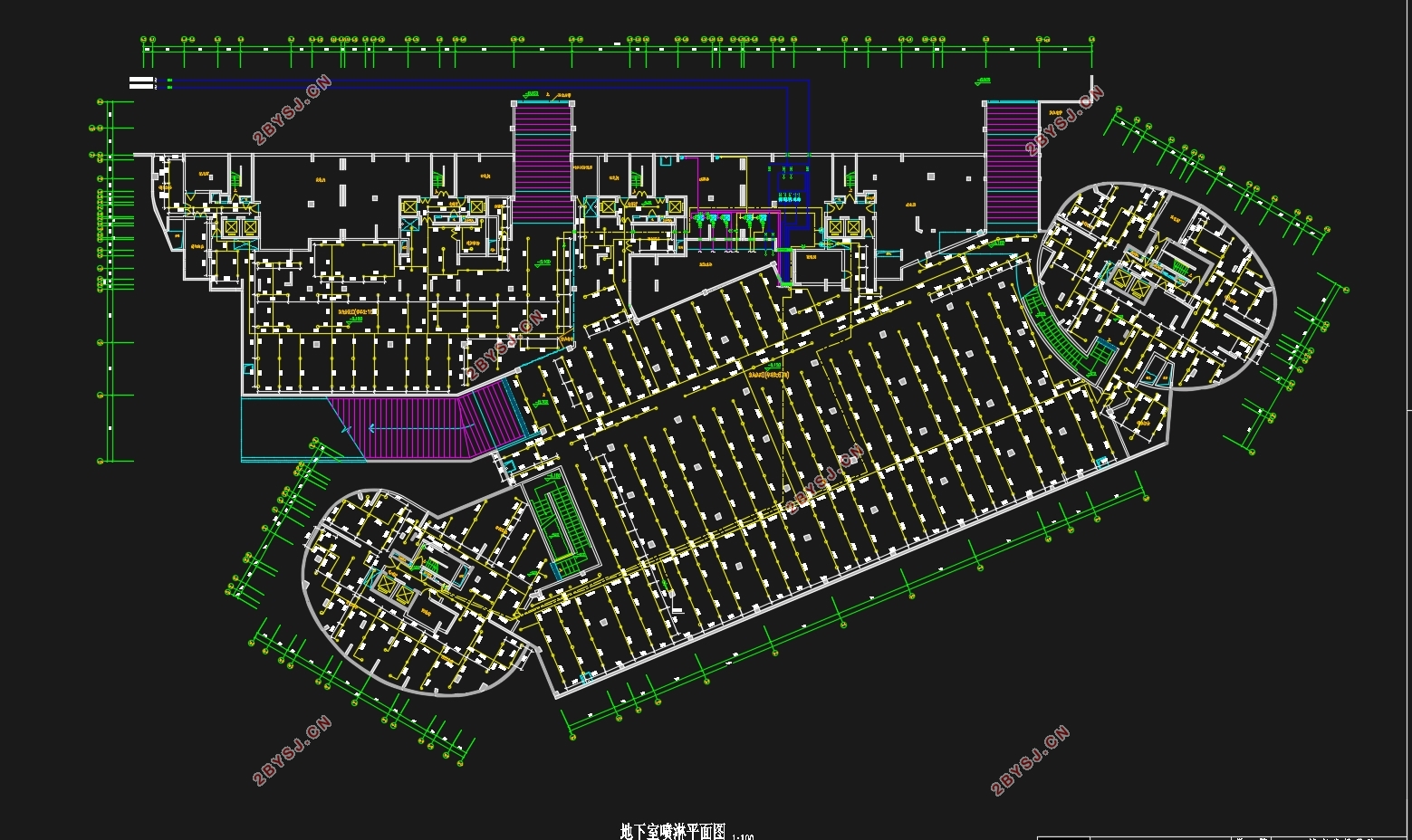

新城大厦商住楼建筑给排水设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书18000字,CAD图26张)
摘    要
给水系统：给水系统分区供水，从市政管网上接两根DN100的引入管，负一层至地上三层为市政管网直供，四至十层采用变频泵供水设备加压供水。
排水系统：建筑室内排水采用污、废水合流制，室外排水采用雨污分流制，排入市政污水管。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑，经潜污泵提升排至检查井。建筑外排水，选择重力半有压流系统，雨水经屋面雨水斗收集后排入雨水管。
消防给水系统：该建筑为二类住宅建筑，室外消火栓用水量15L/s，室内消火栓用水量10L/s，火灾延续时间2h。
自动喷水灭火系统分两区,采用湿式自动喷水灭火系统。选用箱泵一体化消防增压稳压设备（包含有效体积18立方米消防水箱）贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，设于屋顶，初期灭火由水箱供水，后期灭火由地下室的消防水泵和喷淋泵供水。

Water supply and drainage design for commercial and residential buildings in New City Mansion
Abstract
   Water supply system: water supply system water, from municipal pipe network pick two service pipe DN100, minus one to three floors for the direct supply of municipal pipe network, four to fifteen layers with Variable frequency pump pressurized water.
   Drainage system: the construction of indoor drainage sewage, waste water combined system, outdoor drainage with rain and sewage diversion system, discharge into the municipal sewage pipe. Drainage riser with dedicated ventilation riser. The basement drainage drainage ditch pool drained to the sump, the submersible sewage pump up and drained to check well. Outside the building gravity drainage, half pressure flow system, the roof rainwater rainwater hopper collect back into the rain water pipe.
    Fire water supply system: the building for two types of residential buildings, outdoor fire hydrant water 15L / s, indoor fire hydrant water 10L/s, fire continued time 2h.
    Automatic sprinkler system：Automatic sprinkler system is divided into two areas, the use of wet automatic sprinkler system. Selection box and pump integrated fire pressure stabilizer equipment (including the effective volume 18 cubic meters of fire water tank) storage fire early 10min automatic sprinkler system, fire hydrant system water fire, arranged on the roof, during fire by water supply, post fire from the basement of the fire pump and spray pump water supply.
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system

1.2给水系统组成
    建筑生活给水系统由下列部分组成：引入管，接户管，水表节点，入户管，管道系统，给水附件，升压和贮水设备。中区配泵型号：ISL65-40-200一用一备,流量为25 ，扬程为50m,转速为2900r/min，配套电机为Y132S2—2；其中高区配泵型号：ISL50-32-250B两用一备,流量为10.8 ，扬程为60m,转速为2900r/min，配套电机为Y132S1—2。
1.3给水管道的布置与敷设
    (1)各层给水管道采用暗装敷设，管材均采用钢塑复合管管。
    (2)管道外壁距墙面不小于150mm，离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距为20～25mm。
    (3)给水管与排水管道平行、交叉时，其距离分别大于0.5m和0.15m，交叉给水管在排水管的上面。
(4)立管通过楼板时应预埋套管，且高出地面15～20mm。
    (5)在立管横支管上设阀门，DN<50mm设截止阀，管径DN>50mm时设闸阀。
    (6)引入管穿地下室外墙设套管。
    (7)在进户管上安装水表，统一计量水量，水表设于水表井内。
    (8)给水横管设0.003的坡度，坡向泄水装置。
(9)所有水泵出水管均设缓闭止回阀，除消防泵外其他水泵均设减震基础，并在吸水管和出水管上设橡胶接头。

2.2 排水系统的组成
该排水系统由卫生器具，排水管道，检查口，清扫口，室外排水管道，检查井，潜污泵，集水坑等组成。通气系统为专用通气管。
