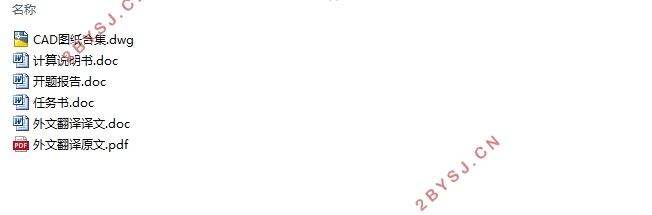

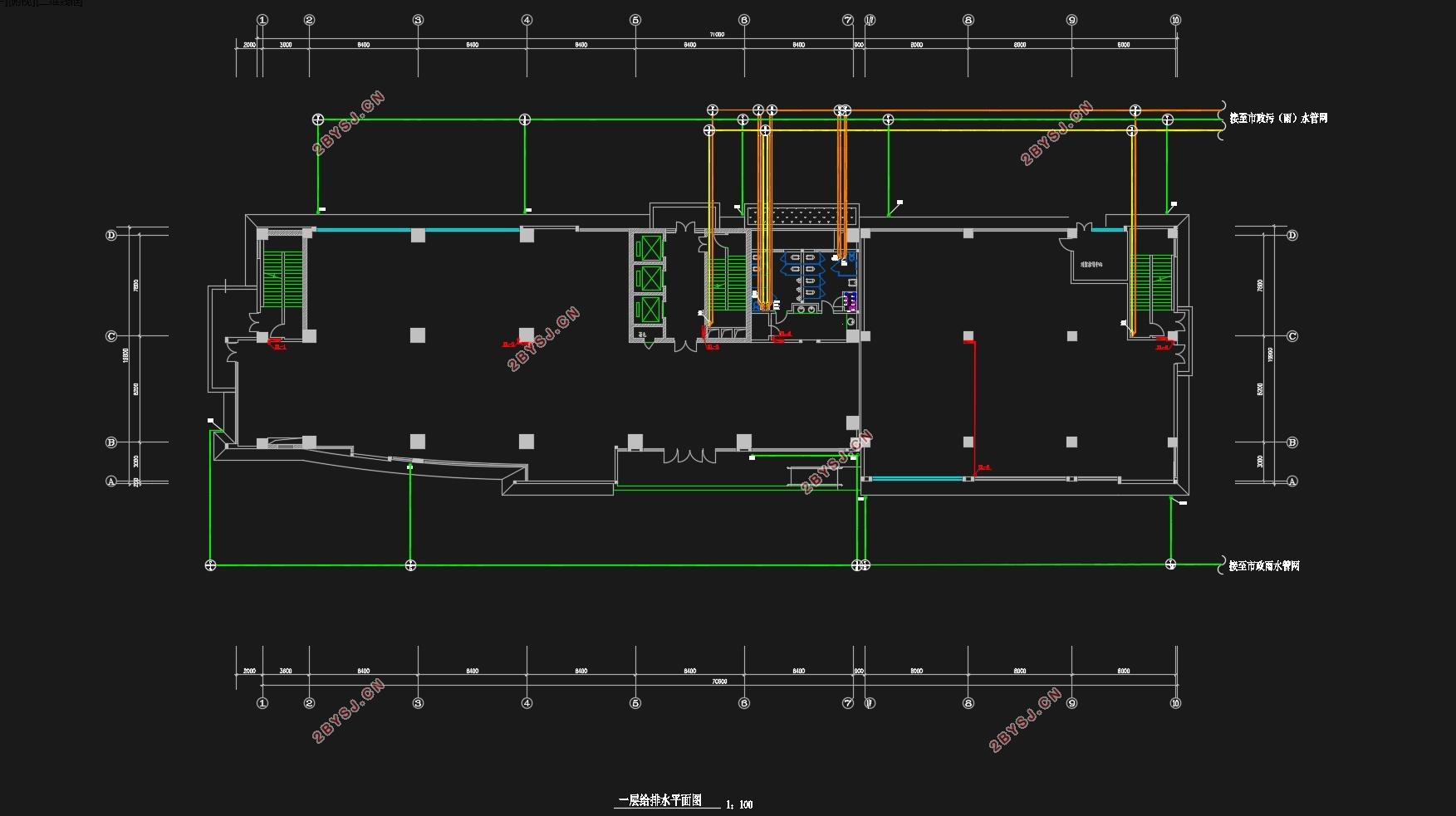

合肥市某大厦给水排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书22000字,CAD图29张)
摘    要
给水系统采用分区供水,从市政管网上接一根DN70的引入管,负一层至地上三层为市政管网直供,四至十九层采用水泵水箱联合供水。地下消防水池采用钢筋混凝土结构,置于地下室泵房边,有效容积600立方米,分为两格。建筑室内排水采用污、废水分流制,排入市政污水管,排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水井,经潜污泵提升排至检查井。
根据规范,该建筑为一类高层公共建筑,室外消火栓用水量40L/s,室内消火栓用水量40L/s,火灾延续时间2h。消火栓充实水柱高度11m,水龙带长度25m,水枪喷嘴流量6.54L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
本工程的自动喷水灭火系统分五区。该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量27.7L/s。报警阀设于地下室泵房内,各层均设水流指示器、信号阀和末端试水装置,其信号均送入消防控制中心进行处理。选用箱泵一体化消防增压稳压设备(包含有效体积36立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,设于屋顶,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统

Abstract
   Water supply system using zoning water supply, from the municipal pipe network is connected with one DN70 introducing pipe, negative a layer to layer for the municipal pipe network direct supply, four layer of 19 the water tank joint water supply. Underground fire water tank adopts steel reinforced concrete structure, placed in the basement pump room side, effective volume of 600 cubic meters, divided into two squares. Indoor drainage with sewage, waste water diversion system, discharged into the municipal sewage pipe and vertical drainage pipe with special ventilation riser. Basement drainage through a drainage ditch pooled row to set of wells, the submersible sewage pump upgrade row to check well.
    According to the specification, the building is a high-rise public buildings, outdoor fire hydrant water 40L / s, indoor fire hydrant water 40L / s fire continue 2H hydrant enrich the water column height 11m, hose length of 25m, water gun nozzle flow 6.54L/s, stand fire pipe diameter was DN100. in roof design test fire a, each indoor fire hydrant boxes are equipped with remote start the fire pump button.
    The project of automatic water spraying fire extinguishing system is divided into five districts. The building adopts wet type automatic water spraying fire extinguishing system, sprinkler system design flow 27.7L/s. alarm valve is arranged on the basement pump room, all the layers of the design water flow indicator, signal valve and the end water test equipment, the signal was sent to fire control center. Selection of tank pump integration of fire pressure stabilizing device (including the effective volume 36 cubic meters of fire water tank) storage fire initial 10min of automatic water spraying fire extinguishing system, fire hydrant system with water, arranged on the roof, during fire by water supply, post fire from the basement of the fire pump and spray pump water supply.
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system


合肥市某大厦给水排水工程设计(含CAD图)
合肥市某大厦给水排水工程设计(含CAD图)
合肥市某大厦给水排水工程设计(含CAD图)
合肥市某大厦给水排水工程设计(含CAD图)
合肥市某大厦给水排水工程设计(含CAD图)
合肥市某大厦给水排水工程设计(含CAD图)


目录
   摘 要    5
Abstract    6
设计说明书    7
第一章  给水系统    7
1.1给水供应系统方案选择    7
1.1.1方案比较和选择    7
1.1.2方案选择依据    8
1.2给水系统组成    9
1.3给水管道的布置与敷设    9
第二章  消防系统    10
2.1室内消火栓系统    10
2.1.1室内消火栓系统的选择    10
2.1.2系统组成    12
2.1.3设备及构筑物    12
2.1.4消火栓的安装    12
2.2自动喷淋系统    12
2.2.1室内自动喷水灭火系统的选择    12
2.2.2系统组成    13
2.2.3喷头的选择与布置    13
2.2.4设备及构筑物    13
2.2.5喷淋系统的安装    14
第三章  室内排水系统    15
3.1排水系统选择    15
3.2 排水系统的组成    15
3.3排水管道安装要求    15
第四章  雨水系统    17
4.1雨水排水系统的选择    17
4.2雨水排水系统的组成    17
4.3雨水管道的敷设与布置    17
计算说明书    18
第一章 给排水工程设计任务书    18
1.1工程概况    18
1.2工程原始资料及数据:    18
1.3工程设计内容:    18
第二章 设计计算书    19
第一章 建筑给水系统计算    19
1.1用水定额及用水量    19
1.给水用水定额及时间变化系数,见表1-1    19
2.最高日用水量    20
3.最大时用水量    20
4.生活水箱    20
1.2 给水方式    20
1.3设计秒流量的确定    21
1.3.1设计依据    21
1.4生活给水系统水力计算    21
1.4.1 低区给水系统水力计算    22
1.4.2高区给水系统水力计算    25
1.5水表的选择    31
1.6低区市政直供校核    32
1.7高区最不利点校核    32
1.8高区供水设备选型    33
1.8.1高区给水系统所需压力    33
1.8.2高区增压设备    33
1.8.3减压阀的设置    33
第二章  室内消火栓给水系统的计算    35
2.1 消防用水量    35
2.1.1 消防水池    35
2.1.2屋顶消防水箱    36
2.2 消火栓系统的布置    37
2.2.1消火栓保护半径    37
2.2.2 消火栓布置间距    38
2.2.3 消火栓的确定    38
2.3 消火栓系统水力计算    38
2.4局部增压设备    42
2.5 消火栓减压的计算    43
第三章  自动喷水灭火系统    44
3.1自动喷淋灭火系统的基本数据    44
3.2管道与报警阀布置    44
3.3喷头的选用与布置    44
3.4水力计算(作用面积法)    45
3.4.1计算过程中用到的公式为:    45
3.4.2水力计算    46
根据设计,绘制系统与最不利喷头和管道布置图(见图),按作用面积法进行计算。    46
3.4.3选洒水泵    49
3.5 校核    49
3.6 水泵结合器    50
3.7 减压孔板的计算    51
第四章 室内排水系统    53
4.1排水体制及排水方式    53
4.2排水系统水力计算    53
4.2.1排水横支管水力计算    53
排水横支管设计秒流量按下式计算:    53
4.3立管计算    61
4.4 单排立管的计算    65
4.5排出管计算    66
4.6集水井及提升泵计算选型    66
4.6.1地下室车库集水井计算    66
4.6.2消防电梯集水坑及提升泵计算选型    66
4.6.3水泵房集水坑及提升泵计算选型    67
第五章  建筑雨水排水系统    68
5.1屋面雨水排水方式    68
5.2降雨强度    68
5.3最高层雨水计算    68
5.3.1汇水面积    68
5.3.2雨水量计算    69
5.3.3雨水斗选用    70
5.3.4连接管计算    70
5.3.5立管计算    70
5.3.6排出管计算    70
5.3.7溢流口排水量    70
5.4矮楼雨水计算    71
5.4.1各立管的汇水面积    71
5.4.2各立管的雨水设计秒流量    71
5.4.3雨水斗选用    72
5.4.4连接管计算    72
5.4.5立管计算    72
5.4.6排出管计算    72
5.3.7溢流口排水量    73
参考文献    74
