武汉市某农业科技楼(高层建筑)给水排水工程设计(含CAD图)

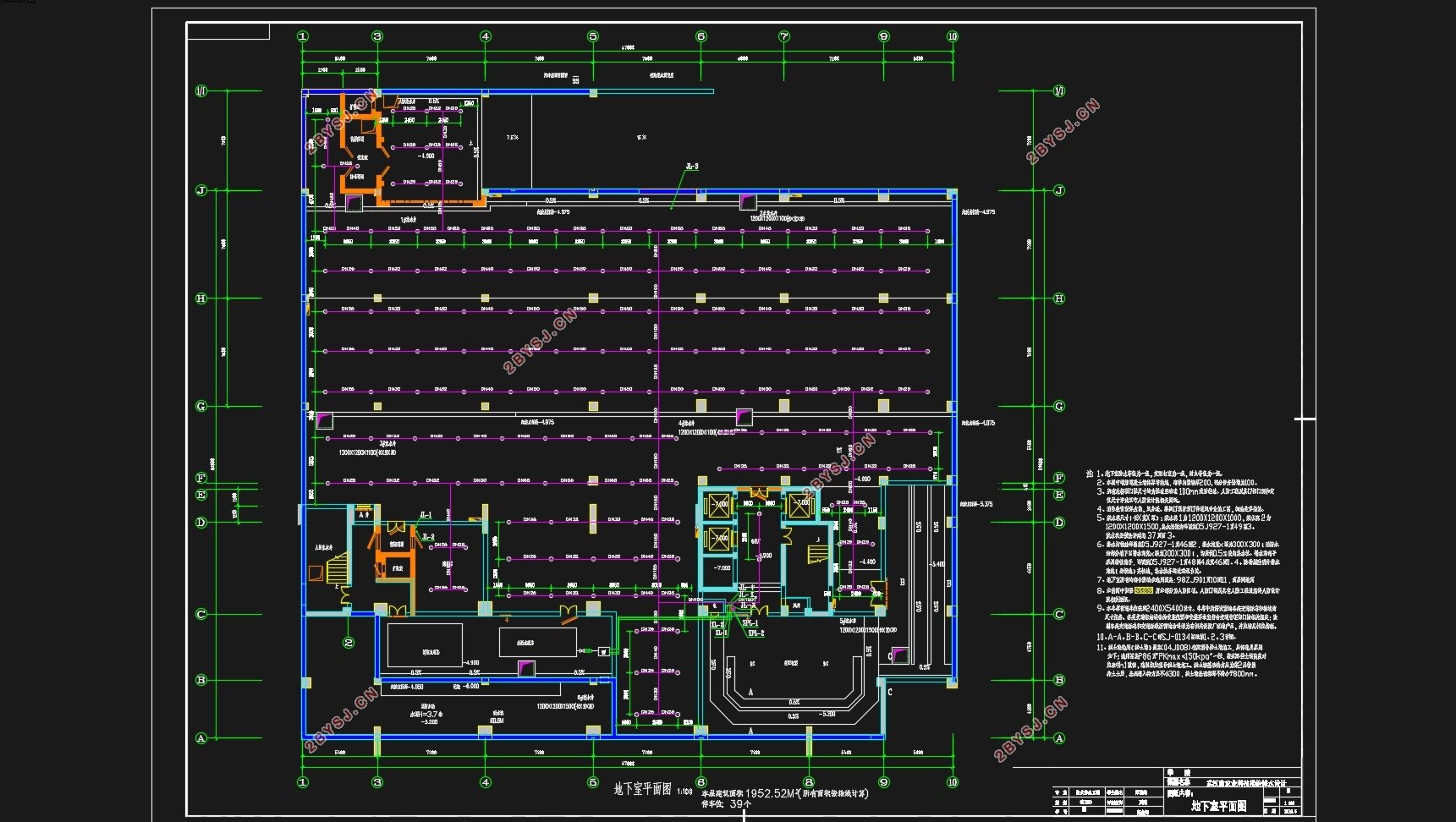

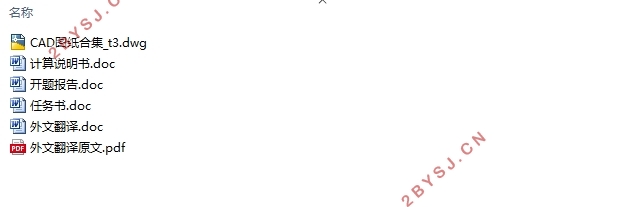

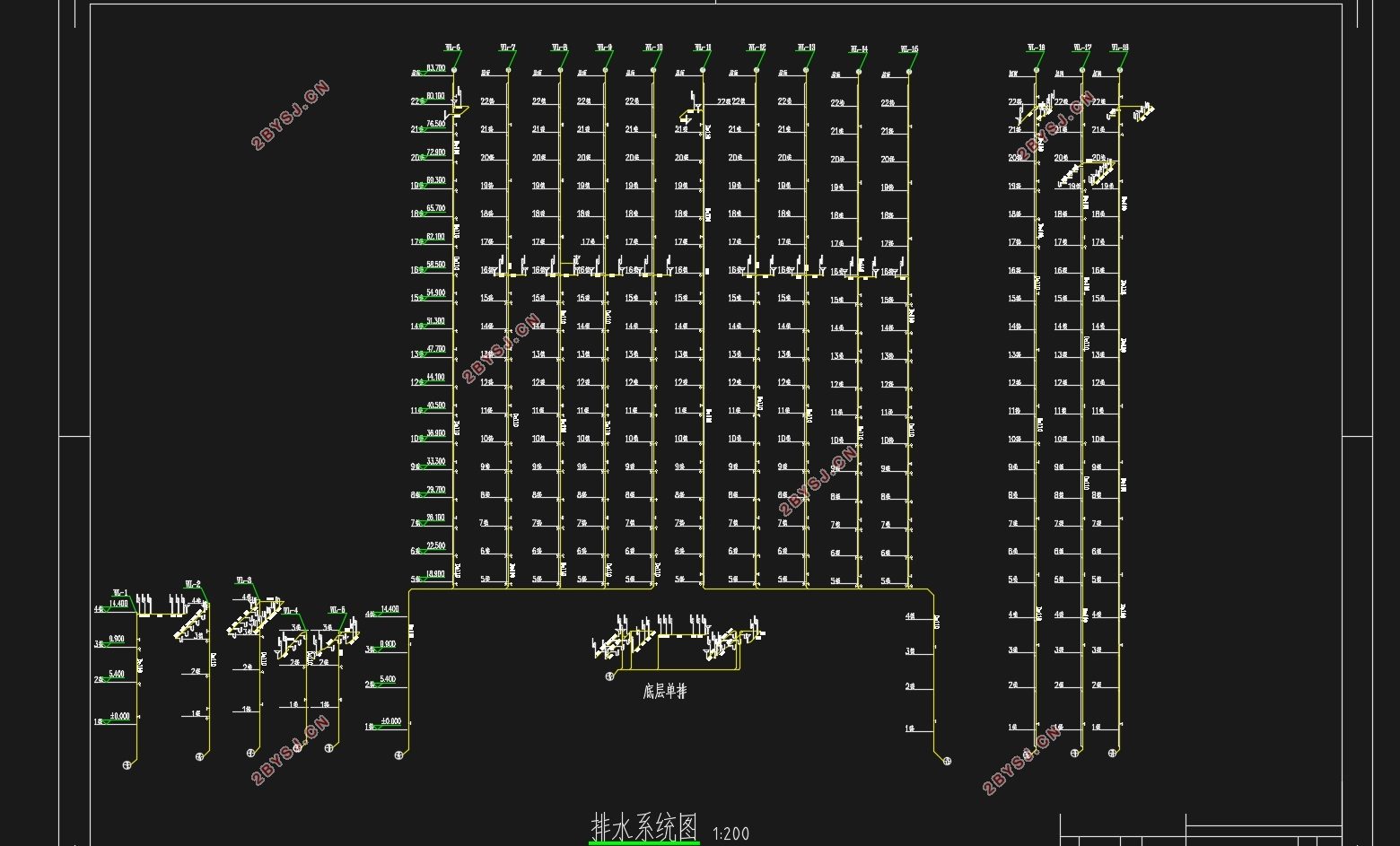

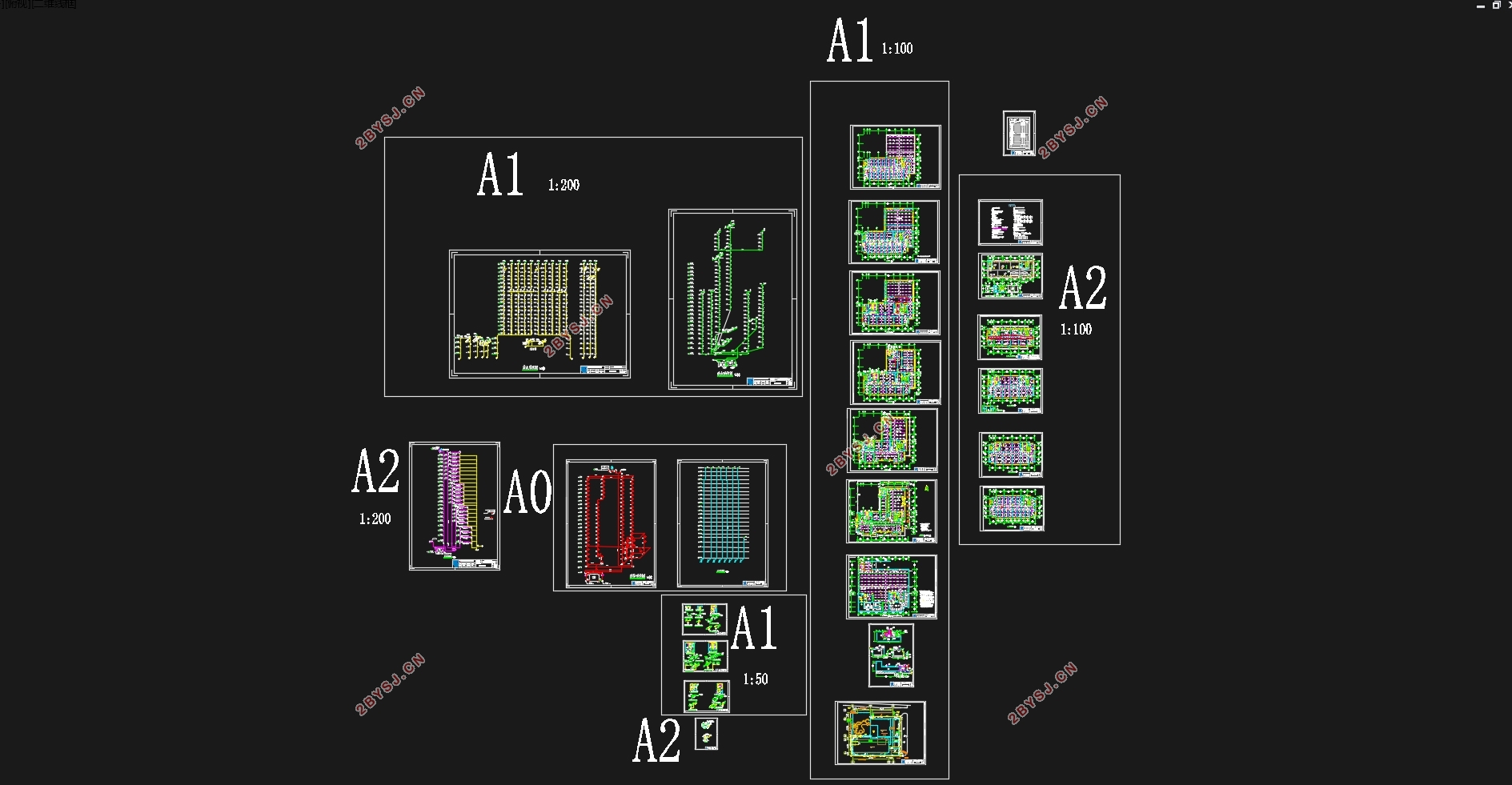

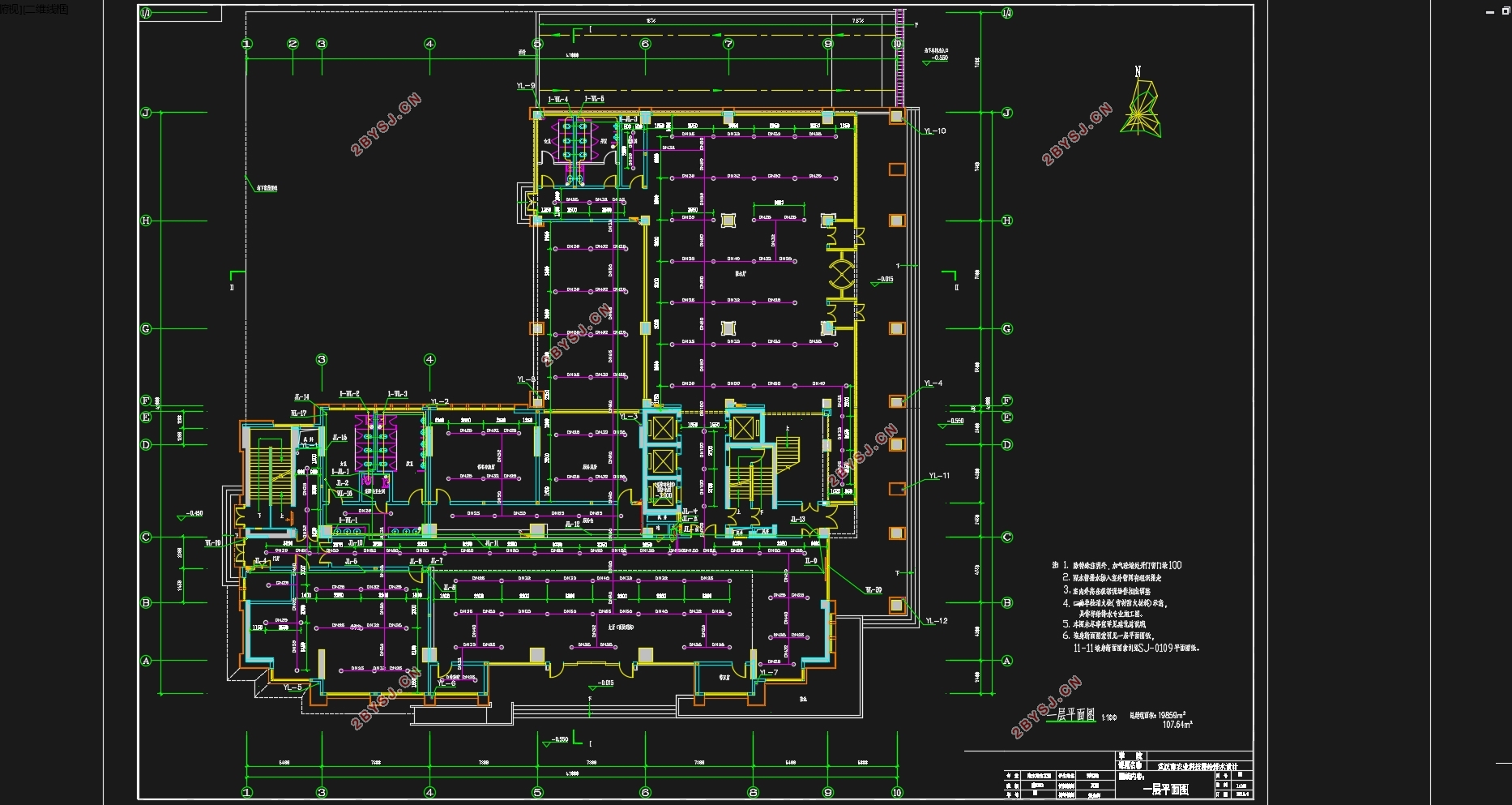

武汉市某农业科技楼(高层建筑)给水排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书13000字,CAD图23张)
摘 要
本次设计为某高层建筑建筑给水排水工程设计，设计的主要任务是对武汉市某农业科技楼及地下室进行给水排水设计。设计的主要内容：建筑给水工程设计、建筑排水工程设计、建筑消防工程设计、室外化粪池设计和地下室加压泵房设计。
本工程建筑高度为84.25m，共22层。给水系统采取分区给水方式，1～4层市政管网供水，5～22层变频加压泵供水，均采用下行上给方式。消防系统包括建筑室内的消火栓系统布置、地下室的自动喷淋系统布置
关键词：分区给水； 消火栓系统； 自动喷淋系统； 自动水喷雾系统； 排水系统

ABSTRACT
The design of affordable housing units for the construction of a water supply and drainage engineering design, the main task is to design Wuhan agricultural science and Technology Building and basement for water supply and drainage design. The main design elements: building water supply engineering, construction drainage engineering design, building fire protection engineering design, outdoor and underground septic tank design pressure pump design.
The engineering and construction height of 84.25m, a total of 22 layers. Approach to regional water supply system, from 1 to 4 layers of municipal water supply pipe network, from 5 to 22 layers frequency pressure pump water, are used to the way down on. Fire hydrant system, including system architecture layout of the room, the basement sprinkler system layout, g
Key words: district water supply; fire hydrant system; automatic sprinkler system; automatic water spray system; drainage system

1.1 工程概况及设计资料
1.1.1  建筑设计资料
   本工程为武汉市某农业科技楼给水排水设计，建筑为框架结构体系. 地上建筑面积：19859平方米，地下室建筑面积：1952平方米，占地面积1199平方米。建筑层数：地上 22层,地下 1 层，建筑高度：84.25米。结构形式为框架剪力墙结构，建筑结构安全等级为二级，合理使用年限为50年，建筑抗震设防烈度为6度；建筑耐火等级为一级；建筑防火分类为一类高层。设计内容有给水系统、排水系统、雨水系统、消火栓和自动喷淋消防系统。
1.1.2 给水排水设计资料
（1）自然条件
   武汉市位于江汉平原东部，长江中游与长江、汉水交汇处，属亚热带湿润季风气候，雨量充沛、日照充足，四季分明。武汉属亚热带季风性湿润气候区，具有雨量充沛、日照充足、四季分明，夏高温、降水集中，冬季稍凉湿润等特点。一年中，1月平均气温最低，为3.0℃；7月平均气温最高，为29.3℃，夏季长达135天；春秋两季各约60天。初夏梅雨季节雨量较集中，年降水量为1205毫米。给水水源
给水水源
  本建筑以城市给水管网作为水源，从位于珞狮路DN400的市政管网以及南湖大道DN300的市政管网取水，供水水压为0.29MPa。
（2）排水条件
  建筑采用分流排水体制。污水可直接排入城市排水管网集中送至污水处理厂，珞狮路路面下市政排水干管D500，管底埋深2.4m。


目  录
摘 要    1
ABSTRACT    2
1. 绪论    5
1.1 工程概况及设计资料    5
1.1.1  建筑设计资料    5
1.1.2 给水排水设计资料    5
1.2 设计任务及内容    5
2. 设计方案说明    7
2.1 建筑内给水系统    7
2.1.1 系统的选择    7
2.1.2 分区给水的划分    7
2.1.3 给水方式的选择    8
2.1.4 系统组成    8
2.1.5 给水管道及设备安装    8
2.2 建筑内消防系统    9
2.2.1 系统的选择    9
2.2.2 消防管道及设备安装要求    10
2.3 建筑内排水工程    12
2.3.1 系统的选择    12
2.3.2 系统的组成    13
2.3.3 排水管道安装要求    13
3. 设计计算书    16
3.1 建筑给水系统的设计计算    16
3.1.1 设计方案    16
3.1.2 给水管网水力计算    16
3.2 消火栓系统的设计计算    24
3.2.1 消火栓管网水力计算    24
3.3 自动喷水灭火系统的设计计算    29
3.3.1 自动喷水灭火水力计算的基本数据    29
3.3.2 管网水力计算    30
3.5 建筑排水系统的设计计算    33
3.5.1 排水系统组成    33
3.5.2 排水系统的管道计算    33
3.5.4 化粪池型号的确定    42
3.6 建筑雨水系统的设计计算    43
3.6.1 设计方案    43
3.6.2 设计计算    44
雨水水力计算表    44
致 谢    45
参 考 文 献    46
