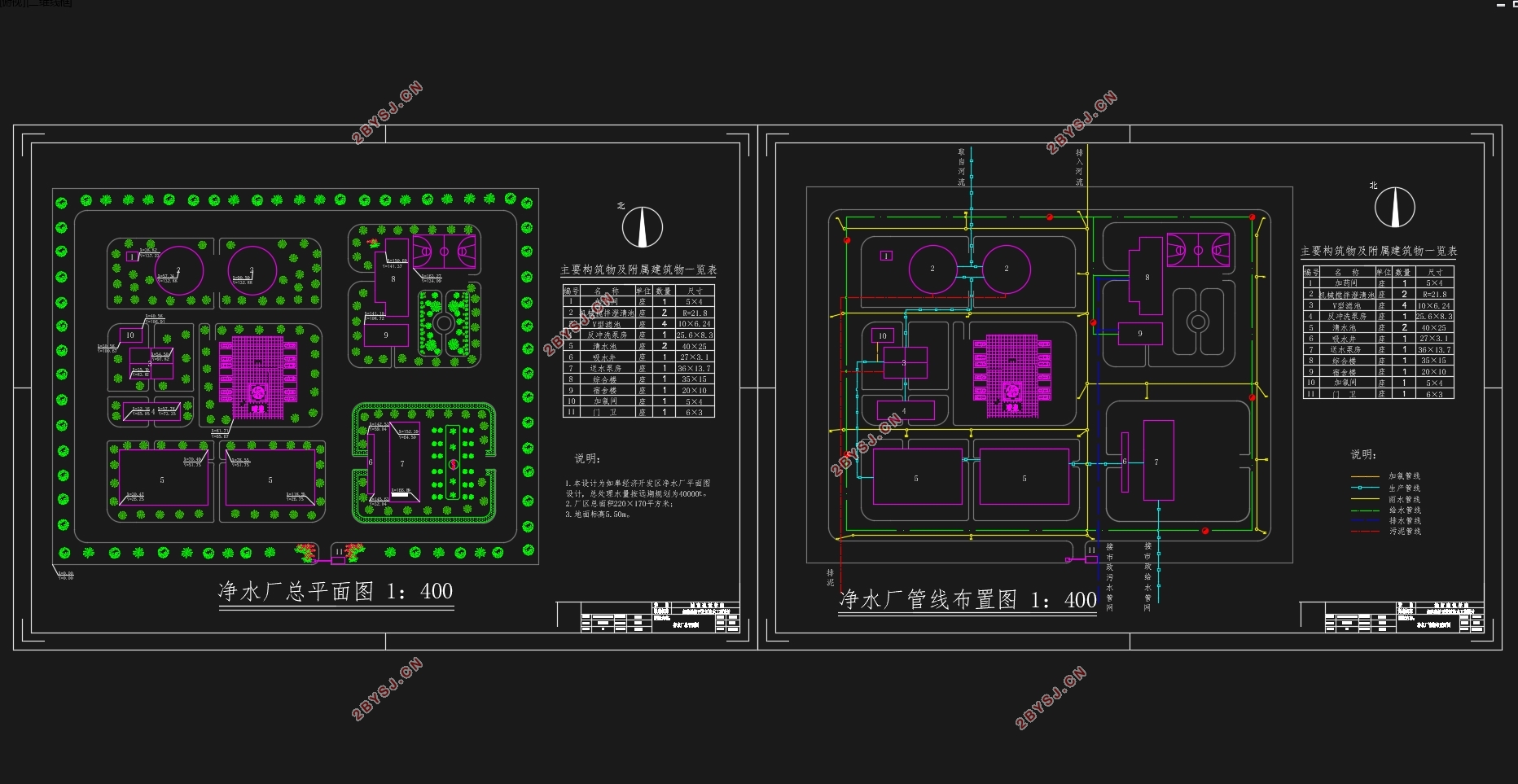

如皋经济开发区净水厂给水工程设计(含CAD图)(任务书,计算说明书25000字,CAD图10张)
摘要
该设计为如皋经济开发区给水工程设计,分为给水管网设计和给水厂设计。给水管网设计用水量为4万吨。水厂所在地高程约为5.50米。根据人均用水量估算,考虑远期规划,管网与水厂工艺为二期设计。水厂位于小沿河边,就近取水。处理水质达Ⅲ类标准,污染物较少,考虑水厂自用水,水厂实际生产水量为4万吨。工艺上按照:原水——泵——机械搅拌澄清池——V型滤池——清水池——二泵——管网的流程进行 。此方案的优点在于用澄清池代替絮凝设施,大大缩小了水厂长度方向上的距离;采用V型滤池,反冲洗水量大大减少,反冲洗周期增长,节水、节省运行费用。具体水厂处理选择工艺:絮凝池选用机械搅拌澄清池,共2座;过滤选择V型滤池,共4座;消毒选择液氯消毒,设加氯间;清水池设2座。厂区实行雨污合流后排入市政污水管道,水厂工艺废水如机械搅拌澄清池排泥水和V型滤池反冲洗水,由于所含泥沙较多但污染不重,另设一条排水管排至小沿河取水口下游。
关键词:给水工程、管网设计、水厂设计

Abstract
This is the water supply engineering of Rugao Economic Development Zone, the engineering divided into the water pipe network design and the waterworks design. The water design consumption is about 40000 tons.The elevation of waterworks is about 5.50 meters. Considering the long- term planning and the per capita consumption of water, the water pipe design and the waterworks designwill be finished in the second phase. The waterworks is located near rivers, draw water nearby. The water got a Ⅲclass quality standards with few pollutant. Considering the supply of waterworks, its actual production is 40000 tons.
Here is the process of the technique: raw water,water intake pump,mechanical stirring clarification tank,v type filter,clean water pool,send water pump and water pipe network.
There are two advantages of the plan.First,we choose clarifying pools to replace flocculation facilities.They can shorten the length of the waterwork a lot.Second,we choose v type filters.They can largely reduce the consumption of back flushing water and increase the cycle of back flushing.And they can save water and operational cost.Water treatment process selection: twomechanical stirring flocculation tanks, two V type filters, disinfected by chlorination and set a chlorination room, and two clear water tanks.The implementation of rainwater and sewage discharged into the municipal sewage pipe, waterworks wastewater such as the sludge of flocculation tanks and the backwash water of filters and sedimentation, due to it`s lot`s of sediment and few pollution, they will adrain to the downstream of the water intake in the rivers nearby.
Keyword:water supply engineering,water pipe network design,waterworks design.


如皋经济开发区净水厂给水工程设计(含CAD图)
如皋经济开发区净水厂给水工程设计(含CAD图)
如皋经济开发区净水厂给水工程设计(含CAD图)


目录
摘   要    5
Abstract    6
第一章 给水管网设计与计算    7
1.1 设计流量计算    7
1.1.1 最高日设计用水量    7
1.1.2 设计用水量变化及其调节计算    8
1.1.3 供水泵站供水流量确定    8
1.1.4 管线布置    9
1.2 设计流量分配与管径设计    9
1.2.1 节点流量分配计算    9
1.2.2 管段设计流量分配    11
1.2.3 管段长度确定    12
1.2.4 设计工况分析    16
1.3 泵站扬程设计    18
1.4 管网设计校核    18
1.4.1 事故工况校核    18
1.4.2 消防工况校核    20
第二章 净水处理厂设计与计算    23
2.1 给水处理厂规模及流程    23
2.1.1 给水处理厂的设计规模    23
2.1.2 处理厂工艺流程的选择    23
2.2 药剂选择及投加方式    24
2.2.1 混凝剂    24
2.2.2 消毒剂    26
2.3 水处理构筑物的选择    27
2.3.1 混合设施    27
2.3.2 澄清池    28
2.3.3 过滤    28
2.4 机械搅拌澄清池    29
2.4.1 第二絮凝室    29
2.4.2 导流室    29
2.4.3 分离室    31
2.4.4 池深    31
2.4.5 配水三角堰    32
2.4.6 第一絮凝室    33
2.4.7 容积计算    34
2.4.8 进水系统    35
2.4.9 集水系统    35
2.4.10 排泥及排水的计算    39
2.4.11 机械设备(搅拌机)计算:    41
2.5  V型滤池工艺设计与计算    43
2.5.1 设计数据    45
2.5.2 设计计算    45
2.6 清水池工艺设计与计算    59
2.6.1 平面尺寸计算    59
2.6.2 管道计算    59
2.6.3 清水池的布置    61
2.7 吸水井    61
2.7.1 吸水井布置要求    61
2.7.2 吸水井尺寸计算    62
2.7.3吸水喇叭口直径    62
2.7.3 吸水喇叭口的最小悬空高度(喇叭口与井底间距)    62
2.7.4 喇叭口间距    63
2.7.5 吸水喇叭口最小淹没水深    63
2.7.6 吸水井进水长度    63
2.8 送水泵站工艺设计与计算    63
2.8.1 已知条件    63
2.8.2 二级泵站工艺设计要点    64
2.8.3 设计计算    65
2.8.4 泵房平面尺寸的确定    67
2.9 反冲洗泵房工艺设计与计算    69
2.9.1 已知条件    69
2.9.2 反冲洗工艺设计要点    69
2.9.3 设计计算    69
2.10 水厂高程布置    73
2.11 取水泵站设计    75
2.11.1 已知条件    75
2.11.2 设计流量的确定和设计扬程的估计    75
2.11.3 初选水泵和电机    76
2.11.4 机组尺寸的确定    76
2.11.5 吸、压水管路计算    76
2.11.6 机组与管道布置    77
2.11.7 吸、压水管路中水头损失计算    77
2.11.8 水泵安装高度的确定和泵房筒体高度计算    79
2.11.9 附属设备选择    79
2.11.10 泵房建筑高度及尺寸的确定    80
2.12 加药间和加氯间工艺设计与计算    80
2.12.1 加药间    80
2.12.2 加氯间    81
2.13 水厂布置    81
2.13.1 一般要求    81
2.12.2 水厂的平面布置    82
2.12.3 水厂高程布置    83
