江都南部滨江新城的给水工程初步设计(含CAD图)

江都南部滨江新城的给水工程初步设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书28000字,CAD图13张)
摘要
本设计的主要任务是江都南部滨江新城的给水工程初步设计，设计的主要内容包括设计规模的确定、取水工程设计、净水厂设计、送水泵房设计和输配水管网的计算与平差。设计书由设计资料、设计说明书和设计计算书三部分组成。本设计的设计规模为36万立方米每天，以夹江水为水源。给水系统方案选择为原水取水→集水井→一级泵站→管式静态混合器→回转式絮凝池→平流沉淀池→V型滤池→清水池→二级泵房→城市管网。选择聚合氯化铝为混凝剂，液氯为消毒剂。水厂出水水质要达到《生活饮用水卫生标准》(GB5749-2006)。
关键词：给水工程、设计、水质

Design of Binjiang new town water supply project in southern Jiangdu
Abstract：The main task of this design is the preliminary design of the water supply project of Binjiang new town in the south of Jiangdu.The main content of the design includes the determination of the design scale, the design of the water intake project, the design of the water purification plant, the design of the water supply pump house and the calculation and adjustment of the transmission and distribution pipe network.The book design from the design data, design specification and design calculations of three parts.The design of the design size of 360 thousand cubic meters per day,the water of Jiajiang as a source of water.Water supply system scheme selection for raw water intake, set well, pumping station, pipe type static mixer and flocculating tank and inclined tube sedimentation tank and ordinary rapid filter,clear pool, secondary pumping station, urban pipe network.Poly aluminum chloride as a coagulant, liquid chlorine as disinfectant.Water quality to reach the water in Sanitary standard for drinking water (GB5749-2006).
Key words: water supply engineering, design, water quality

1.1设计任务
江都南部滨江新城给水工程设计
1.2 设计原始资料
1.2.1  概况
江都市位于江苏省中部，地处苏中平原，长江下游北岸，京杭运河东侧，江、淮交汇之处，东经119°27′03″-119°54′23″，北纬32°17′51″-32°48′00″，为江淮冲积平原。江都系扬州市所辖的县级市，东临姜堰、泰州市，西傍历史名城扬州，北与兴化、高邮两市相连。全境南北最长处55.75km，东西最宽处42.76km，总面积1332.54km2。
1.2.2  自然条件
江都市域属副热带湿润气候区，四季分明，季风显著，雨水充沛。年平均气温14.9℃，年平均极端最高气温为36.4℃，年平均极端最低气温为零下9℃，年平均无霜期220天，平均日照2132.5小时。常年主导风为东南风，春夏盛吹东南风，秋冬多偏北风。多年平均降雨量975.5mm，年最大降雨量1441.9mm（1972年），年最少降雨量为398.6mm（1978年），降雨量年内分布极不均匀，主要集中在汛期（6—8月），降雨量占全年总降雨量的65%左右。每年有两个较为集中的雨季，6月中旬至7月中旬的梅雨季节和7月中旬至9月下旬的台风雨季，地域的洪涝灾害大多发生在这6—9月的汛期，在这期间极易形成集中暴雨，连绵阴雨，洪涝并发，台风、暴雨、大潮并袭等情况，8—9月份处于副热带高压控制下，台风活动频繁，由于台风主要是北上登陆型，所造成的水面壅高和波浪对防洪工程有较大影响。


目录
第一部分  设计说明书    1
第1章  设计资料    1
1.2 设计原始资料    1
1.2.1  概况    1
第2章  设计用水量    2
2.1 供水系统的选择    2
2.2  设计用水量    2
2.2.1  综合生活用水    2
2.2.2  工业企业生产用水    2
2.2.3 消防用水    2
2.2.4 其他用水    2
2.3  二级泵站设计流量    3
2.4  清水输水管设计流量    3
第3章    管网设计定线    4
3.1 管网设计    4
3.1.1 输水和配水系统    4
3.1.2  给水管网的布置    4
3.1.3  管网定线    4
3.1.4  输水管渠定线    5
3.2  城市管网定线平面图    5
3.3  管网水力计算    5
3.3.1  节点流量计算    5
3.3.2   初分配流量    5
3.4  管网的核算条件    6
3.4.1 消防时的流量和水压要求    6
3.4.2  最不利管段发生故障时的事故用水量和水压要求    6
第4章  给水处理工艺流程和给水处理构筑物的选择    7
4.1 设计原则    8
4.2  设计规模    8
4.3 厂址选择    8
4.4  水厂工艺流程选择    9
4.5 混凝工艺    9
4.5.2  混凝剂投加方式选择    11
1、 水泵投加    11
2、 水射器投加    11
3、 重力投加    11
4.5.3  溶液池    11
4.5.4  溶解池    11
4.5.5  加药间    11
4.6 混合设备    11
4.6.1  混合方式    11
1、 管式混合    11
2、 水泵混合    12
3、 机械混合    12
4.7  絮凝设备    12
4.7.1  絮凝池形式的选择    12
4.8  沉淀设备    13
4.8.1 沉淀池类型的选择    14
4.9  过滤设备    14
4.9.1  过滤形式的选择    14
4.10  反冲洗泵房    15
4.10.1  水泵及鼓风机选型    15
4.10.2  泵房尺寸    16
4.10.3  吸水井尺寸    16
4.10.4  附属设备    16
1、　起重设备    16
2、  排水设备    16
4.11  消毒    16
4.11.1 消毒方式选择    16
4.11.2  加氯间    17
4.11.3  清水池    17
第5章   取水工程    18
5.1  取水构造物    18
5.2  取水泵房    18
5.2.1 取水泵房的平面形式及设计要求    18
5.2.2  水泵吸水管和出水管布置    19
5.3 取水构筑物主要设计参数及设备    19
5.3.1 取水头部    19
5.3.2 集水井    19
5.3.3 一级泵房    20
第6章   二级泵房    20
6.1 设计规模    20
6.2  二级泵房    20
第二部分 设计计算书    22
第8章  城市管网设计计算    22
8.1 设计用水量    22
8.1.1  综合生活用水    22
8.1.2  工业企业生产用水    22
8.1.3  消防用水    22
8.1.4 其他用水    22
8.2 管网布置简图    22
8.3 管网水力计算    23
8.3.1节点流量分配计算    23
8.3.2管段设计流量分配    24
8.3.3管段长度确定    25
8.3.4管径及流速确定    25
8.3.5设计工况分析    26
8.4管网的核算    28
8.7.1消防校核    28

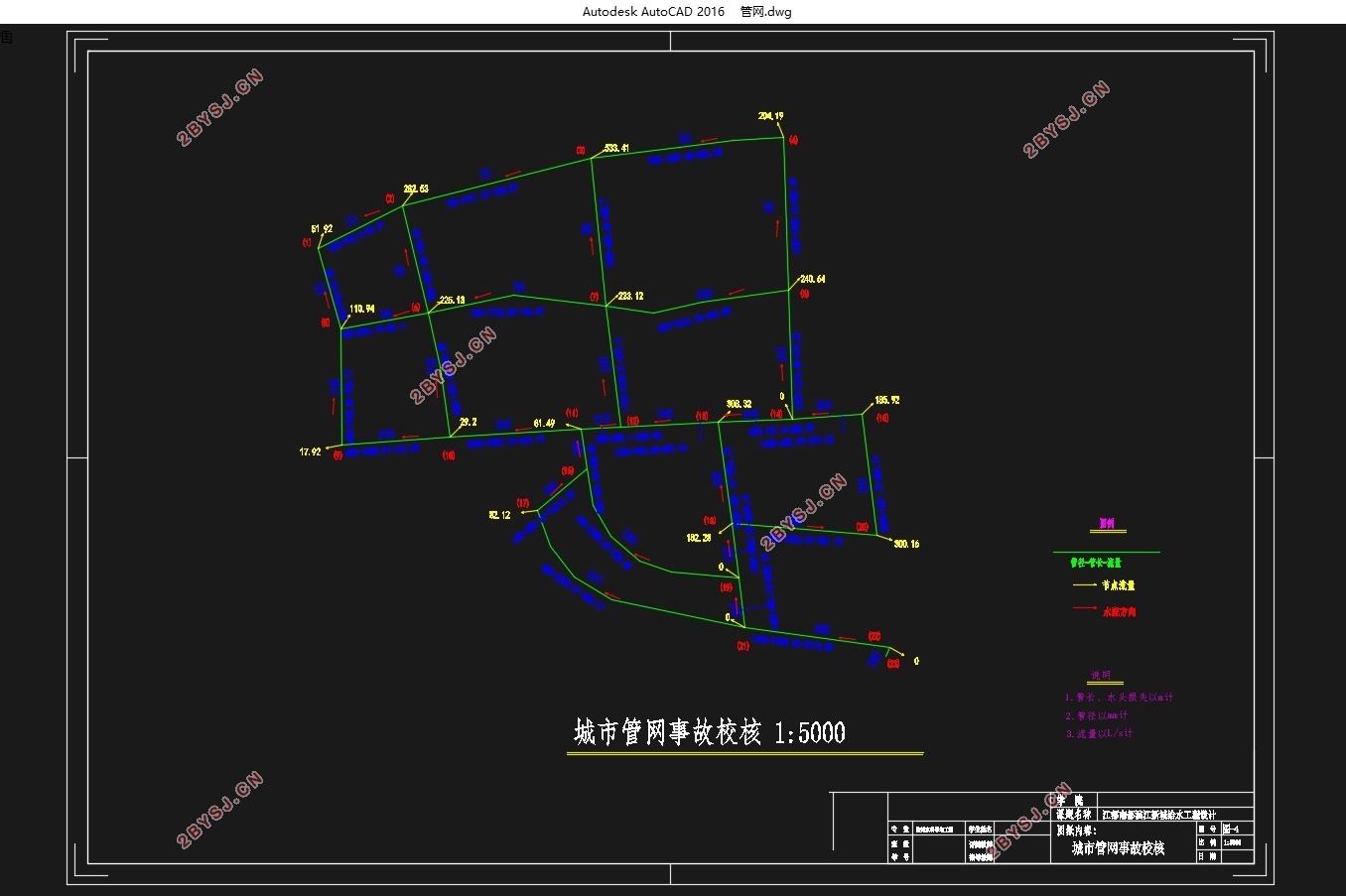

8.7.3事故校核    31
8.7.3 最大转输工况校核    32
第9章 净水构筑物的计算        32
9.1 设计供水量    32
9.2 药剂溶解池和溶液池计算    32
9.2.1 溶液池    33
9.2.2 溶解池    33
9.2.3投药管    34
9.3 加药间设计及平面布置    34
9.3.1  碱式氯化铝所需要仓库面积    34
9.4 混合设备(管式静态混合器)    35
9.4.1混合设施的选择    35
9.4.2 混合单元数    36
9.4.3 混合时间    36
9.4.4 水头损失    36
9.5 絮凝设备（回旋式隔板絮凝池）    36
9.5.1  设计计算    36
9.6 沉淀设备（平流沉淀池）    40
9.6.1 设计要点：    40
9.6.2  设计计算    40
9.6.3沉淀池水力条件复核    42
9.6.5 排泥措施    42
    9.6.6排泥设备的选择    43
9.6.7缓冲区的设计    43
9.6.8 出水管    43
9.7  过滤设备 (V型滤池)    43
9.7.1 设计要点:    43
9.7.2  设计参数确定    44
9.7.3  设计计算    44
1、 池体设计    44
9.7.4 滤池管渠的布置    47
9.7.5 V型槽设计    50
9.7.6 冲洗水泵扬程    50
9.7.7鼓风机选型    54
9.7.8 反冲洗泵房    55
9.8  消毒 (液氯消毒)    58
9.8.1 已知条件    58
9.8.2 设计计算    58
9.8.3加氯间尺寸    58
9.9 清水池    59
9.9.1清水池的有效容积    59
9.9.2清水池尺寸的确定    59
9.9.3管道布置    60
9.9.4 清水池的布置    61
9.9.5 检修孔    61
9.9.6通气设计    61
9.10 辅助建筑物    61
第10章   水厂平面和高程布置    62
10.1 平面布置    63
10.2 高程计算    63
10.2.1各构筑物之间连接管道的水头损失计算    64
10.2.2各净水构筑物的水头损失    64
10.3.3 各构筑物的水面标高    65
第11章  取水构造物及一级泵站设计计算    65
11.1 取水头部    65
11.2  集水井    65
11.2.1 进水管    66
11.2.2 集水井尺寸计算    66
11.2.3 格栅    66
11.2.4 连通管    66
11.3 取水泵房    66
11.3.1 设计流量：    66
11.3.2设计扬程：    66
11.3.3 水泵选型    66
11.3.4 水泵机组的布置    67
11.3.5  吸水管路和压水管路    68
11.3.6  附属设备    68
第12章  送水泵房    69
12.1 设计资料    69
12.2二级泵站设计要点    69
12.3 设计扬程    69
12.4 水泵和电机的选择    70
12.4.1水泵的选择    70
12.5  二级泵站泵房尺寸设计    71
12.5.1 机组布置和基础计算    71
12.6  附属设备    71
12.6.1 起重设备的选型与布置    72
12.6.2 排水设备    72
12.6.3 引水设备    72
12.7 吸水和压水管路设计    73
参考文献    73
