广东ZSH市给水工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

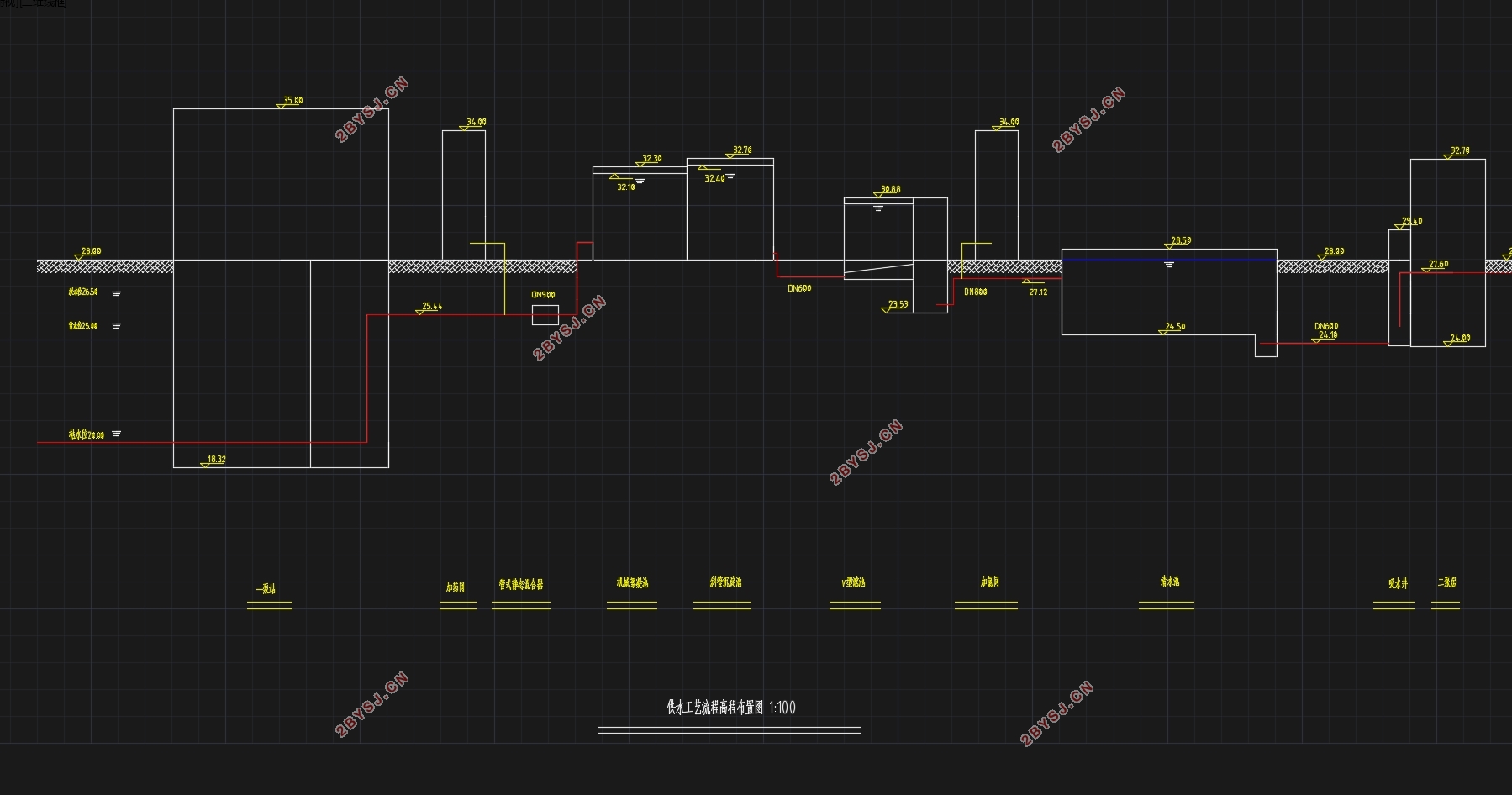

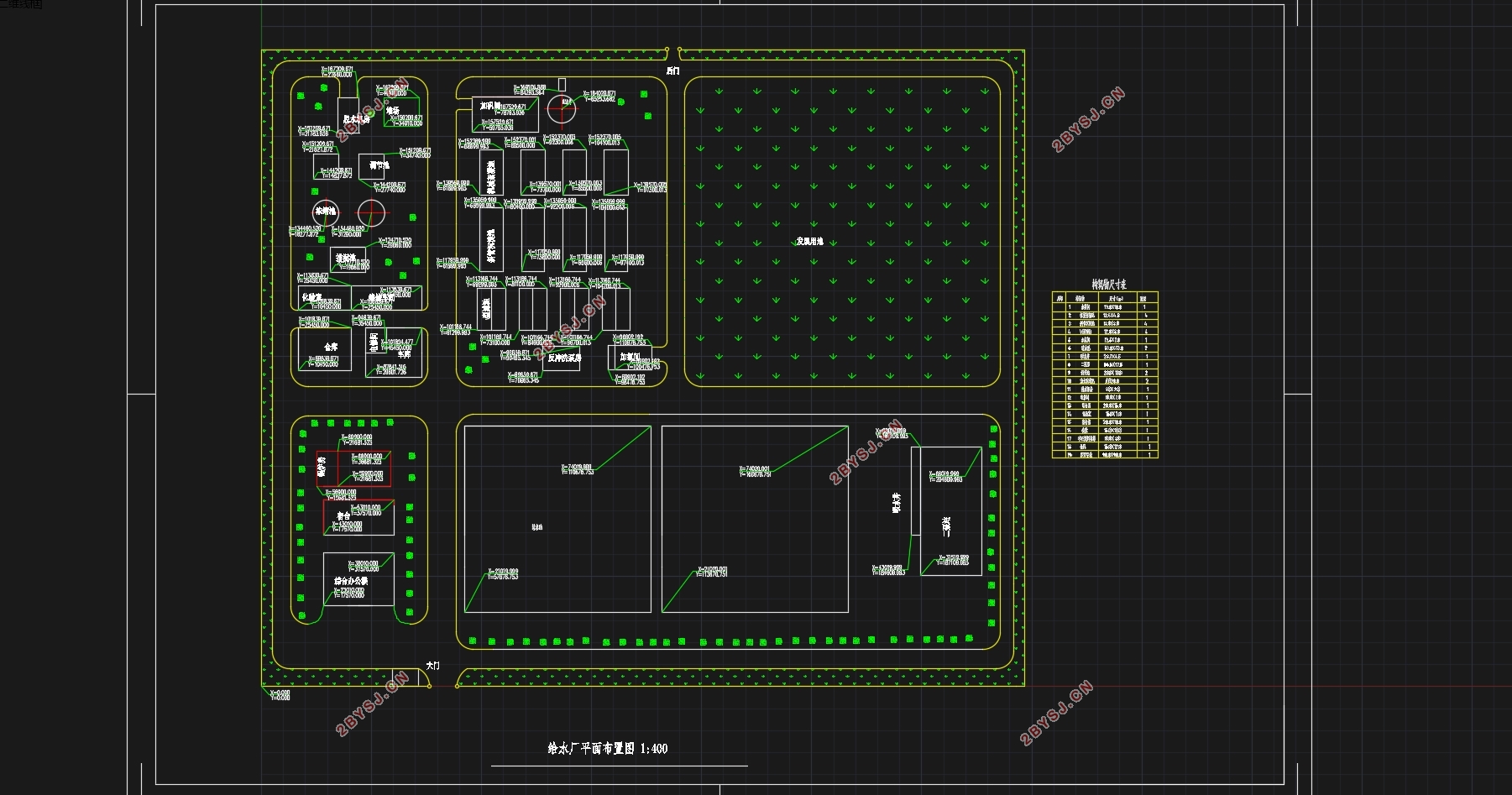

广东ZSH市给水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书20000字,CAD图11张)
摘要
本设计为广东ZSH市自来水厂设计给水工程设计,近期人口16万人。水厂所在地高程28.0米,规划水源为北江单一供水。水厂位于水源边,就近取水。水源水量丰富,处理水质达Ⅲ类标准,污染物较少,考虑水厂自用水,水厂实际生产水量为10万吨。水厂处理选择常规工艺:絮凝选择机械絮凝池,共4座;沉淀选择斜管沉淀池,共4座;过滤选择V型滤池,共4座;选择聚合氯化铝为混凝剂,活化硅酸为助凝剂,泵前混合,消毒选择液氯消毒,设加氯间;清水池设2座。絮凝池与斜管沉淀池合建,二泵房与反冲洗泵房合建。厂区实行雨污合流后排入市政污水管道,水厂工艺废水如絮凝池,沉淀池排泥水和V型滤池反冲洗水。
关键词:给水工程、净水工艺、水厂设计

Design of water supply project in ZSH City, Guangdong
Abstract
Consumer choice for selection: rich single water where the design for Guangdong Zsh city water plant design of water supply engineering design, recent population of 16 million people. Water height 2.8 meters, the planning of the North River water. The water in the water side, the nearest water. The water supply, water quality up to class III standards, fewer pollutants, considering water plant water use, water production capacity of 10 million tons. Water treatment options conventional process flocculation mechanical flocculation tank, a total of four; precipitation inclined tube sedimentation tank, a total of four; filtration V type filter, a total of four seat; selective polymerization aluminum chloride coagulant activated silicic acid coagulant aid, the pump before mixing, disinfection liquid chlorine Poison, set between chlorination; water in the pool is equipped with 2 seat. Flocculation tank and inclined tube sedimentation tank combined, two pumping stations and backwash pump Gejian. The factory adopts confluence of rain and sewage discharged into the municipal sewage pipe, waterworks wastewater such as flocculation and sedimentation tank sludge and V type filter backwash water.
Key words: water supply engineering, water purification technology, water plant design

1.1概况
1.1.1 城市概述
ZSH位于我国华南地区,ZSH市是广东省辖地级市,位于珠江三角洲中南部 ,北连广州,毗邻港澳,自然资源丰富,交通便利,使我国沿海开放城市之一,自改革开放以来,全市工农业生产、城市建设得到了迅猛的发展。根据该城市总体规划,近期规划城市人口16万人,远期人口22万人,规划建筑为6层混合式,室内均有给排水卫生设备和淋浴设备。由于该地区地下水资源贫乏,规划水源为北江。
1.1.2  自然条件
(1)地形地貌     城区地形较平坦,其吴淞标高为28.0米。
(2)气象资料
           气温:       历年最高气温 39℃
           风向:       历年最低气温 -1℃
           降雨量:     常年平均气温 22℃
           冬季冰冻期: 5天,  土壤冰冻深度: 0.1米
(3)土壤地质资料       土壤承载力   2.4㎏/
浅层地下水离地面1.6米


广东ZSH市给水工程设计(含CAD图)
广东ZSH市给水工程设计(含CAD图)
广东ZSH市给水工程设计(含CAD图)
广东ZSH市给水工程设计(含CAD图)


目录
广东ZSH市给水工程设计    2
摘要    2
第一章 概况及水量计算    8
1.1概况    8
1.1.1 城市概述    8
1.1.2  自然条件    8
1.1.3  水源状况    9
1.2设计用水量工程规模    10
1.2.1  设计用水量计算    11
第二章 给水系统选择与方案比较    14
2.1 水源选择    14
2.1.1 水源选择及依据    14
2.2.2 方案比较    16
2.2.3方案确定    17
第三章 絮凝池设计与计算    19
3.1 混凝设施    19
3.1.1 溶液池设计    19
3.1.2 溶解池设计    20
3.1.3 药剂投加方法    20
3.1.4 加药间与药剂仓库    21
3.2 混合设施    22
3.2.1 设计管径    22
3.2.2 混合单元数    22
3.2.3 混合时间    22
3.2.4 水头损失    22
3.2.5 校核GT值    23
3.3  机械搅拌絮凝池设计与计算    23
第四章 斜管沉淀池设计与计算    27
4.1 设计计算    27
4.1.1 沉淀池尺寸计算    27
4.1.2 沉淀池的进水设计    29
4.1.3沉淀池集水系统设计    30
4.1.4沉淀池排泥系统设计    32
第五章V型滤池    33
5.1 设计计算    33
5.1.1池体计算    33
5.1.2 反冲洗管渠系统    36
5.1.3滤池管渠的布置    39
5.1.4 V型槽设计    42
5.1.5冲洗水泵扬程    44
5.1.6冲洗水泵扬程    44
5.2鼓风机    50
5.2.1鼓风机选型    50
5.2.2鼓风机房尺寸    50
5.3选泵    50
第六章 消毒    51
6.1 加氯量计算    51
6.2 储氯量计算    51
第七章 清水池设计    53
7.1 清水池设计    53
7.1.1清水池有效容积计算    53
a、调节容量    53
b、自用水调节储量    53
c、消防储量    54
d、安全储量    54
7.1.2清水池尺寸的确定    54
7.2管道布置    55
7.2.1进水管设计    55
7.2.2出水管设计    55
7.2.3排水管设计    56
7.2.4溢流设计    56
7.3 清水池的布置    56
7.3.1 人孔    56
7.3.2 检修孔    57
7.3.3通气设计    57
7.3.4 覆土厚度    57
8章 二泵房设计    58
8.1水泵的选择与计算    58
8.1.1 设计流量    58
8.2 二泵房吸水管设计    58
8.3 二泵房输水管设计    60
8.4 水泵选择    61
8.5.1吸水井的设计    63
8.5.2 二泵站的布置    63
第九章 一级泵房设计    64
9.1取水构筑物形式    64
9.2设计计算    64
9.2.1 设计取水量    64
9.2.2 河流水位    64
9.2.3 进水孔要求    64
9.2.4 进水管设计    64
9.2.5 设计计算    65
9.2.6 进水间和吸水室的设计    67
9.3 起吊设备    67
9.3.1 格网起吊设备    67
9.3.2 格网起吊设计计算    68
9.4 进水室吸水室平面尺寸    68
9.5 吸水管路与压水管路计算    68
9.5.1吸水管设计    68
9.5.2压水管设计    69
9.6设计扬程    70
9.7 水泵机组的选择    70
9.8 附属设备    71
9.8.1排水设备    71
9.8.2通风设备    71
9.8.3起重设备    71
9.9 泵房布置    72
第十章 水厂的管线设计和高程设计    73
10.1水厂管线设计    73
10.1.1水厂管线类型    73
10.1.2管线布置    74
10.2各构筑物之间连接管道的水头损失计算    75
10.3 各净水构筑物的水头损失    76
第十一章 水厂总体设计    77
11.1水厂附属建筑物的设计    77
11.2 平面布置    78
参考文献    80
谢辞    81
谢辞    84
