宜兴市某商住楼给排水工程设计(含CAD图)

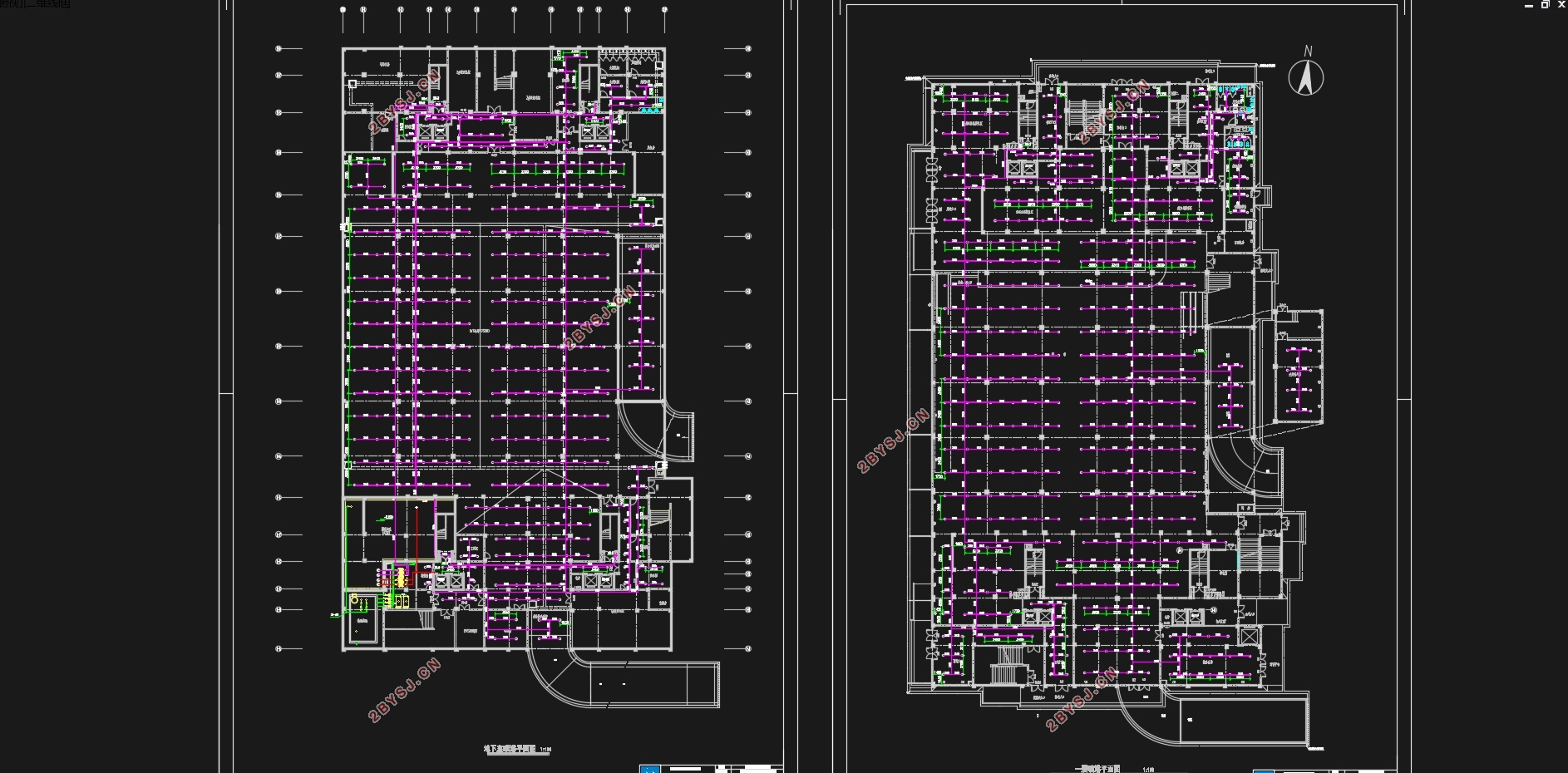

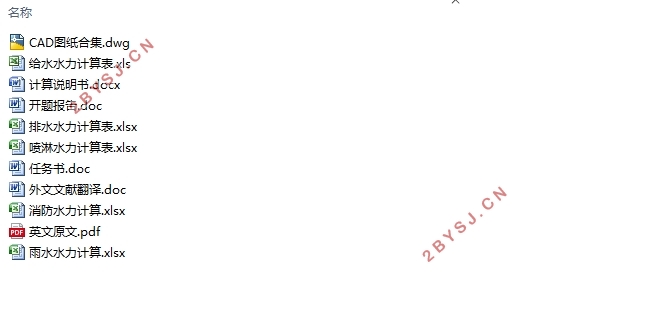

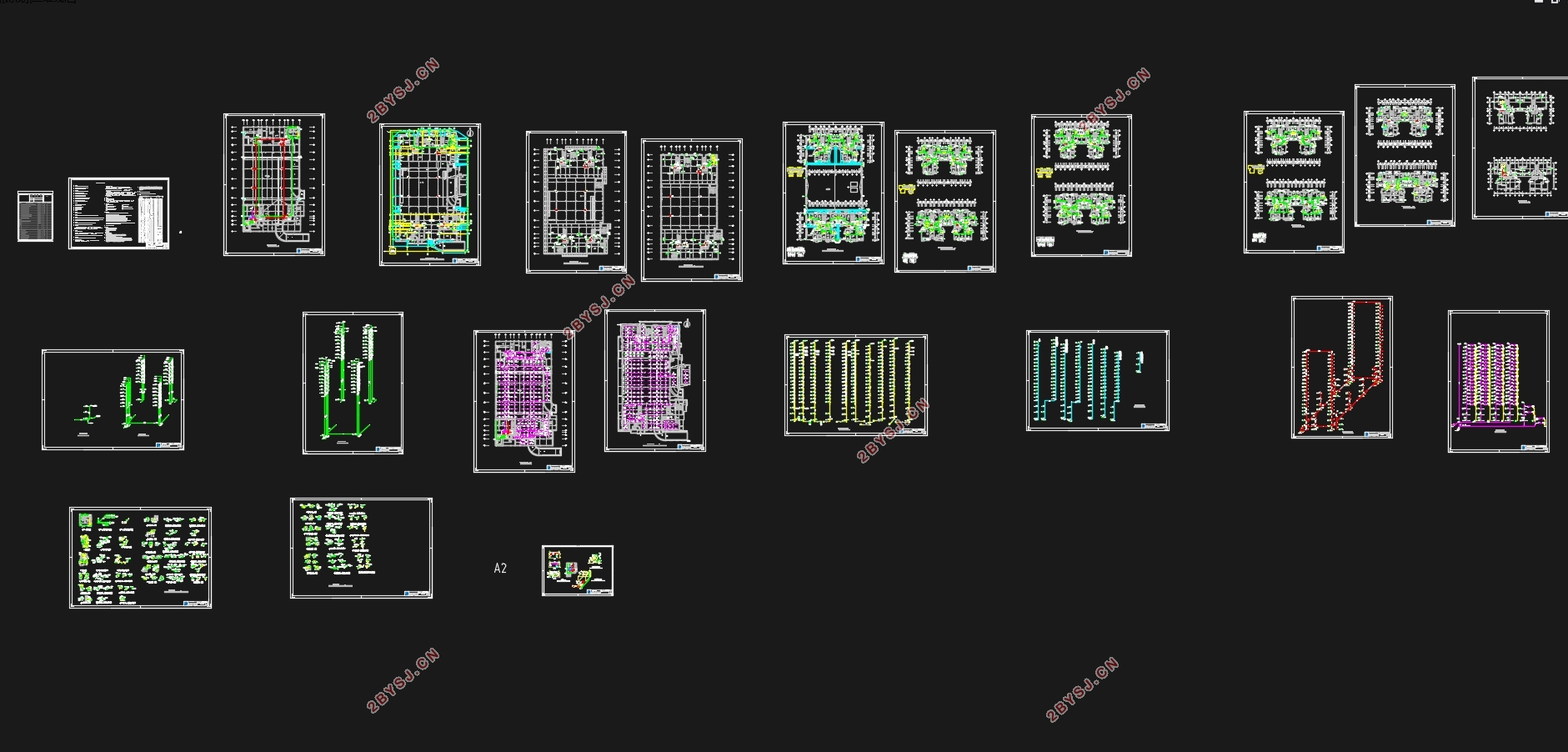

宜兴市某商住楼给排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书8000字,CAD图21张)
摘要
本设计为某商住楼的给水、排水、喷淋和消防系统设计。
给水系统：生活给水系统分成三区，-1~3层由市政管网直接供水，中区4~10层，高区11~跃层变频调速恒压给水系统供水。
排水系统：室内排水系统采用粪便污水和生活污水合流排放，一起进入化粪池处理排放至市政污水管网。
消防给水系统：室外消防贮水池贮备2小时消防栓给水用水量和1小时自动喷淋灭火系统用水量.屋顶消防水箱提供火灾前10分钟用水。
关键词：建筑给水排水设计给水系统排水系统消防给水系统

Abstract
This design is a commercial and residential building water supply, drainage, spray and fire control system design.
Water supply system, water supply system of life is divided into three areas, -1~3 by the municipal water supply pipe network directly, central 4-10 layers, gaoqu 11 thermocline VVVF constant pressure water supply system water supply.
Drainage system: indoor drainage system using fecal sewage and domestic sewage confluence emissions, together into the septic tank processing discharged to municipal sewage pipe network.
Fire-sprinkling and fire hydrant system: There is a fire water store under the ground out of the building, is offers two hour’s fire hydrant system and one hour’s fire-sprinkling water consumption. And the cistern on the top flour of the building offers the fire 10-minute water consumption.
Key words: water system design of building, water supply system, sewage system,fire-sprinkling and fire hydrant system

1.1给水工程
1.1.1给水系统的选择
该建筑为高层建筑，市政管网所提供的资用水头为250kpa，压力不足以供应该建筑所有用水。若只采用一个给水系统供水，建筑低层的配水点所受的静水压力很大，易产生水锤，损坏管道及附件，流速过大产生水流噪音；低层压力过大，开启水龙头时，水流喷溅严重；使用不便，根据《建筑给水排水设计规范》，卫生器具的最大静水压力不宜超过0.45MPa。由于其层数多，竖向高度大，为避免低层配水点静水压力过大，进行竖向分区。据设计资料以及规范中的要求并结合该楼的功能分区，将该建筑在竖向上分为三个供水区，低区为-1～3层；中区为4~10层；高区为11-19层。低区利用市政给水管网供水压力直接供水；中高区采用无负压设备加压供水。变频调速水泵给水是目前高层建筑中普遍采用的一种给水方式，可以实现水泵流量供水时保持高效运行，使运行更可靠、更合理、更加节能。
1.1.2系统的组成
整个系统包括引入管，水表节点，给水管网和附件，此外，还包括地下贮水池和加压设备。
1.1.3加压设备及构筑物
中区给水设计秒流量为17.11L/s，所需总压力为0.395MPa，选用80DL50-20*2离心泵，流量为18 L/s，扬程为40m
高区给水设计秒流量为18.43L/s；所需总压力为0.69MPa，选用100DL-25*3离心泵，流量为20L/s，扬程为75m。
配有一个稳压管φ600，稳压泵一台，25GDL3-10*3，功率1.1KW。
1.1.4 管道布置及设备安装要求
给水管材采用硬聚氯乙烯塑料管（PPR）。
各层给水管道采用暗装敷设，横管敷设在墙壁预凿管槽中，立管采用装修材料包裹暗设。
当给水管与排水管平行、交叉时，其距离应分别大于0.5m和0.15m。交叉处给水管在上。
管道穿越墙壁时，应预留空洞，穿越楼板时需预埋金属套管。
在立管和横管上应设闸阀，当d<50mm时采用截止阀，当d>50mm时采用闸阀，
该水管的连接方法采用热熔粘接。
水泵基础应高出地面0.2m，生活给水泵采用自动启动。


目录
摘要    I
Abstract    II
第一章设计说明    1
1.1给水工程    1
1.1.1给水系统的选择    1
1.1.2系统的组成    1
1.1.3加压设备及构筑物    1
1.1.4 管道布置及设备安装要求    2
1.2排水工程    2
1.2.1 系统选择    2
1.2.2 系统组成    2
1.2.3 主要设备及构筑物    3
1.3消防给水    3
1.3.1 室内消火栓系统    3
1.3.2自动喷淋系统    4
1.3.3消防管道及设备安装要求    5
第二章计算说明    6
2.1室内给水系统计算    6
2.1.1给水用水定额及时变化系数    6
2.1.2生活水箱容积    6
2.1.3室内管网压力    7
2.1.4选泵    14
2.2室内排水系统计算    14
2.2.1一层卫生间排水计算    14
2.2.2地下室排水    19
2.2.3化粪池    19
2.3室外雨水系统计算    20
2.3.1立管的泄水量    20
2.3.2雨水斗与雨水立管选择    23
2.4消火栓系统计算    23
2.4.1消火栓的布置    23
2.4.3水枪喷嘴的出流量    24
2.4.4水带阻力    24
2.4.5消火栓口所需的水压    24
2.4.6校核    25
2.4.7水力计算    26
2.4.8消防水箱    28
2.5室外消防给水系统    29
2.6室内喷淋系统计算    29
2.6.1喷淋布置    29
2.5.3 报警阀及喷头    36
2.5.4水泵结合器    36
结语    39
致谢    40
