江苏省南京市某星级酒店空调系统设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

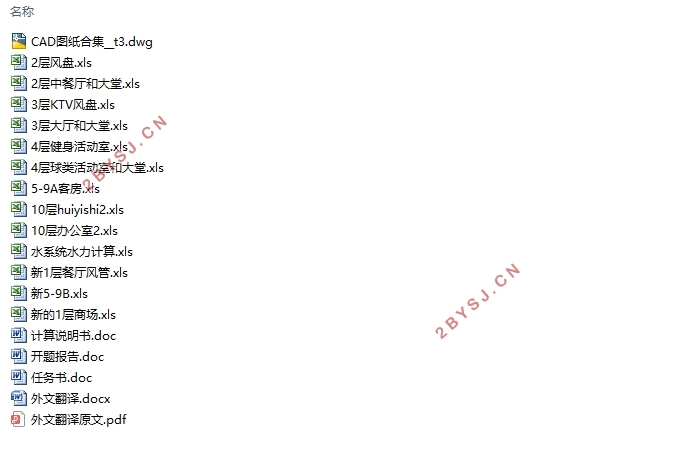

江苏省南京市某星级酒店空调系统设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书16600字,CAD图19张)
摘要
本工程为南京市某星级酒店空调系统设计,该空调系统为舒适性空调系统。本工程位于江苏省南京市,总建筑面积13000平方米,包括地下一层,地面以上十层。主要功能区:餐厅、包间、KTV、办公用房等各功能建筑空间。
本设计负荷计算采用非稳态方法计算冷负荷,计算出9:00~22:00的逐时冷负荷。各办公室等小面积房间均采用风机盘管加独立新风系统,新风处理到室内空气焓值,通入每个房间,不承担室内负荷;各大型空间采用全空气系统。厨房、储藏间等进行通风设计,新风不需要热湿处理,同时进行排风与防排烟共用设计。空调水系统设计为一次泵变流量闭式系统。本工程因地处南京,只需夏季制冷,故采用单螺杆式冷水机组进行制冷,选用两台型号为约克YEWS100SA螺杆式冷水机组,机房布置在地下1层,冷冻水温度为7/12℃,冷却水温度为32/37℃。
关键词:冷负荷 风机盘管 水力计算 冷热源

The design of air-conditioning system in the Star hotel of Nanjing City
Abstract
This project is a Nanjing star hotel air conditioning system design, the air conditioning system for comfort air conditioning system. This project is located in Nanjing city, Jiangsu province, with a total construction area of 13000 square meters, including underground, ten layer above the ground. The main functional areas: restaurants, private dining rooms, KTV, office space and so on various functional architectural space.
The design load calculation cooling load is obtained by using the unsteady method, calculate the 9:00 ~ 22:00 hourly cooling load. Offices and other small rooms adopt fan-coil unit plus fresh air system independently, fresh air into the indoor air enthalpy value, access to each room, does not undertake indoor load; The large space adopts full air system. Kitchen ventilation design, storage room, etc, fresh air does not need hot wet processing, simultaneously exhaust and smoke exhaust common design. Air conditioning water system design for a pump variable flow closed system. This project is located in nanjing, summer cooling, the single screw water chiller refrigeration is adopted to choose two models for york YEWS100SA screw water chillers,
decorate room in 1 floor underground, chilled water temperature for 7/12 ℃, 32/37 ℃ cooling water temperature.
Key words:Cooling load, Fan Coil Unit(FCU),Hydraulic Calculation, Cold and heat sources

1.1工程概况
   1建筑概况
   南京星级饭店,总建筑面积约为13000平方米。共十层,首层至四层作餐饮娱乐用,首二层为餐厅及商场,三层为KTV,四层为健身室,五至九层做为客房用,十层为办公室。
   2周边基础设施
    本饭店周边无热力外网、热电厂、化工厂、污水处理厂等,水、电、燃气管网配套完备,冷热源方式可合理自定。
   3设计目标
    本次暖通空调设计方案要满足相关专业设计标准要求,设计方案可以不包括建筑给水排水、生活热水等系统设计,也不包括单独的消防防烟排烟系统设计,但应包括通风空调系统与建筑防排烟共用系统的设计。


江苏省南京市某星级酒店空调系统设计(含CAD图)
江苏省南京市某星级酒店空调系统设计(含CAD图)
江苏省南京市某星级酒店空调系统设计(含CAD图)
江苏省南京市某星级酒店空调系统设计(含CAD图)
江苏省南京市某星级酒店空调系统设计(含CAD图)


目录
摘要
Abstract
第1章 设计概况    1
1.1工程概况    1
1.2 设计参数    1
第2章 空调负荷计算    6
2.1 空调负荷计算一般规定    6
2.2冷负荷计算方法    8
2.3热负荷计算方法    9
2.4 湿负荷的计算方法    9
2.5 以商场的负荷计算为例    10
2.5.1照明冷负荷:    10
2.5.2人体冷负荷    11
2.5.3内围护结构传热形成的冷负荷    13
2.5.4外窗冷负荷    15
2.5.5湿负荷    16
2.5.6热负荷    18
第3章  空调系统的划分与方式的选择    19
3.1 空调房间分区    19
3.1.1 空调系统的分区原则    19
3.1.2 空调分区    19
第四章  送风量确定及设备选型    22
4.1 房间新风量确定    22
4.2 房间送风量确定    22
4.2.1风机盘管+新风机组系统方案分析与典型房间计算    22
4.2.3一次回风系统空气处理机组设备选型    26
4.2.4风机盘管+新风系统设备选型    26
第5章 气流组织计算    28
5.1 全空气系统西餐厅散流器顶送    28
5.2风管设计及水力计算    28
5.2.1基本要求    28
5.2.2风管水力计算    29
5.2.3回风口的布置方式及要求    32
5.3冷热源的确定与经济技术分析    32
5.4  冷热源型式的比较    32
5.5方案确定与比较    33
5.5.1制冷机组的选择原则    33
5.5.2各种制冷机的优缺点比较    34
5.5.3确定最终方案    35
5.5.4冷水机组+燃气锅炉    36
第六章 空调水系统设计    38
6.1基本要求    38
  6.1.2管道敷设    38
6.2 冷冻水系统设计    38
6.2.1系统类型的确定    38
6.2.2定压装置    39
6.2.3分集水器    39
6.3冷却水系统设计    41
6.3.1冷却塔    41
6.3.2.冷却塔的布置    41
6.4水管水力计算    41
第七章 管道消声、隔振、绝热与防腐    43
7.1 消声    43
7.2 隔振    44
7.3 保温    44
7.4 防腐    45
参考文献    45
