上海江苏酒店通风空调工程施工组织设计(含CAD横道图网络图)

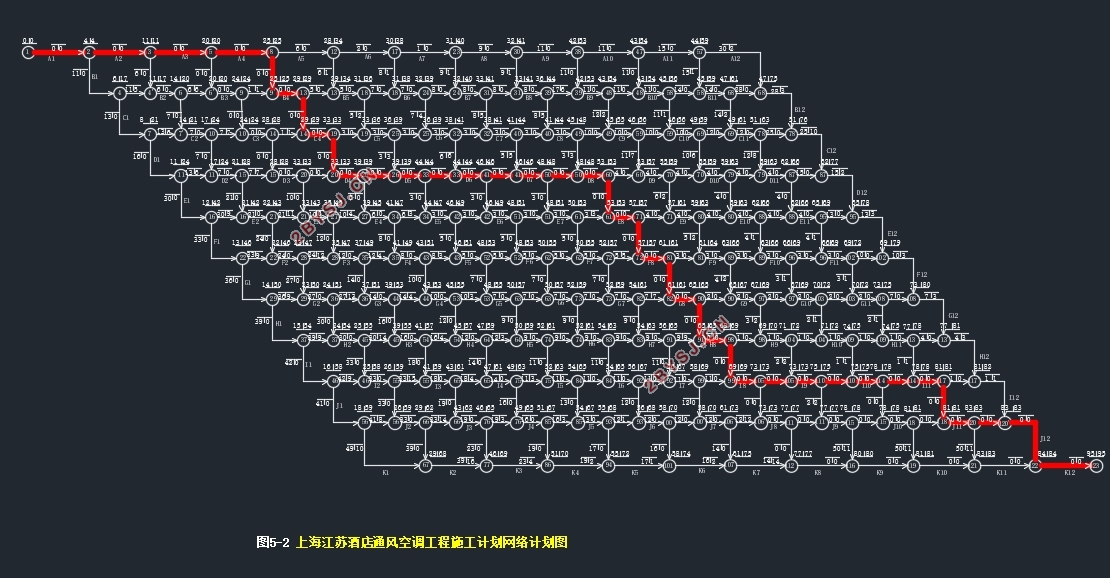

上海江苏酒店通风空调工程施工组织设计(含CAD横道图网络图)(施工组织设计书50000字,CAD图1张)
盖建筑为综合办公楼，位于上海市区。地上总建筑面积约一万平方米。建筑物主体高度39米，地上10层，地下1层。首层为大堂及商品部用房，二层为中西餐厅用房，三层为多间小餐厅及活动室，四至九层为客房，十层为办公用房及培训中心，地下一层为机动车库及机电设备用房。冷热源：本工程采用螺杆式冷水机组加燃油热水锅炉。空调水系统：采用双管制变水量系统。空调风系统：采用全空气空调系统和风机盘管加新风系统。通风设计：地下层采用机械排风系统和机械补风系统。先对本工程进行工程项目结构分解，随后对水系统，风系统，系统调试等进行工程量的计算，工程预算紧随其后，然后确定施工方案，进行施工进度管理、技术管理、质量管理等。
关键词：  风机盘管  结构分解  工程预算  施工方案  进度管理

The air conditioning projects construction design of Shanghai Jiangsu Hotel
Abstract
The building is the office building, located in Shanghai. The total construction floor area are about ten thousand square meters. The main building height of 39 meters, the floor 10 floors and 1 underground floor. The first floor houses the lobby and the Ministry of goods, two-story houses Chinese and Western restaurants, three of a number of small restaurants and function rooms, four to nine is the room, ten-story office space and training center is the ground floor is the maneuvering garage and electrical and mechanical equipment room. Cold and heat source: This project uses screw chillers increase fuel hot water boiler. Air conditioning system: a dual control of variable volume systems. Air conditioning duct systems: The entire air conditioning system and fan coil plus fresh air system. Ventilation design: in the basement mechanical ventilation systems and mechanical makeup air systems. Works on the project before the project breakdown structure, then the water system, air system, system debugging, etc. Calculation of quantity, followed by project budget, and then determine the construction plan, the construction schedule management, technology management and the quality management.
Key Words: Fan coil; Structural decomposition; Project budget; Construction plan ; Schedule management

1.1  建筑概况
该项目位于上海市区。地上总建筑面积约一万平方米。建筑物主体高度39米，地上10层，地下1层。首层为大堂及商品部用房，二层为中西餐厅用房，三层为多间小餐厅及活动室，四至九层为客房，十层为办公用房及培训中心，地下一层为机动车库及机电设备用房。


目录
摘要    I
Abstract    II
第一章 通风空调工程项目系统总体概述    1
1.1  建筑概况    1
1.2  通风空调系统简介    1
1.2.1  冷热源形式    1
1.2.2  空调水系统    3
1.2.3  空调风系统    3
1.2.4  通风设计    4
1.3  通风空调工程项目系统描述    5
1.3.1  机械送风系统    5
1.3.2    机械排风系统    8
1.3.3  机械排烟系统    10
1.3.4  空调通风系统    12
1.3.5  厕所局部排风系统    18
第二章  通风空调工程项目结构分解    19
2.1  项目结构分解说明    19
2.2  项目结构分解图    19
第三章  通风空调工程项目组织策划    21
3.1 项目管理组织策划说明    21
3.2  工程项目组织结构图    23
3.3  项目管理组织策划图    24
第四章 工程量计算    25
4.1  地下一层（机房）工程量    25
4.2  一层工程量    32
4.3  二层工程量    36
4.4  三层工程量    41
4.5  四层至八层工程量计算    46
4.6  九层及其上部工程量    50
4.7  十层工程量计算    54
4.8  楼顶工程量计算    57
第五章  通风空调工程施工进度管理    59
5.1  施工进度管理方法的选择    59
5.2  横道图绘制    60
5.2.1  风系统流水节拍的确定    60
5.2.3  横道图的绘制    82
5.3 网络计划图绘制    82
5.3.1  网络计划时间参数的确定    82
5.3.2  网络计划时间参数计算    86
5.3.3  绘制网络计划图    97
第六章  通风空调工程预算    98
6.1  造价编制说明    98
6.2  工程量清单    98
6.3  工程量清单计价表    100
6.4  人工费计价表    103
6.5  工程造价表    106
6.6  主材费及定额计价表    106
第七章  通风空调工程施工方案的确定    115
7.1  编制依据    115
7.2  施工流程    115
7.3  施工准备    116
7.4 施工技术管理    117
7.4.1  图纸会审    117
7.4.2 技术交底    119
7.5  施工方案的确定    120
7.5.1  施工工序的确定及施工段的划分    120
7.5.2 主要的施工技术方法：    121
第八章  施工质量管理    125
8.1  施工质量管理    125
8.1.1  风系统质量控制要求    125
8.1.2  水系统质量控制要求    130
致谢    133
参考文献    134
