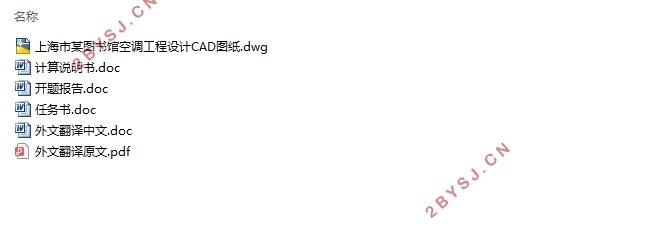

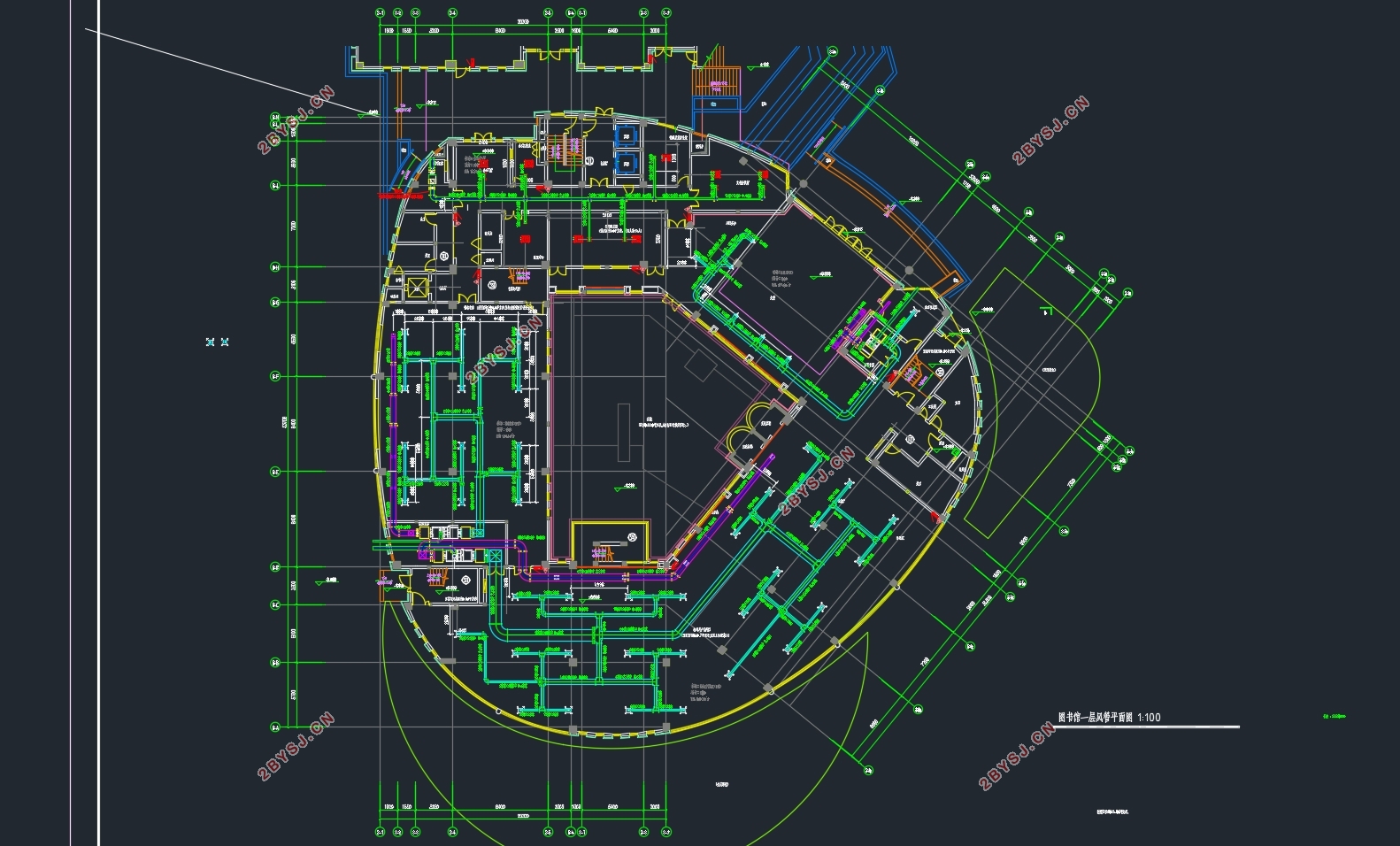

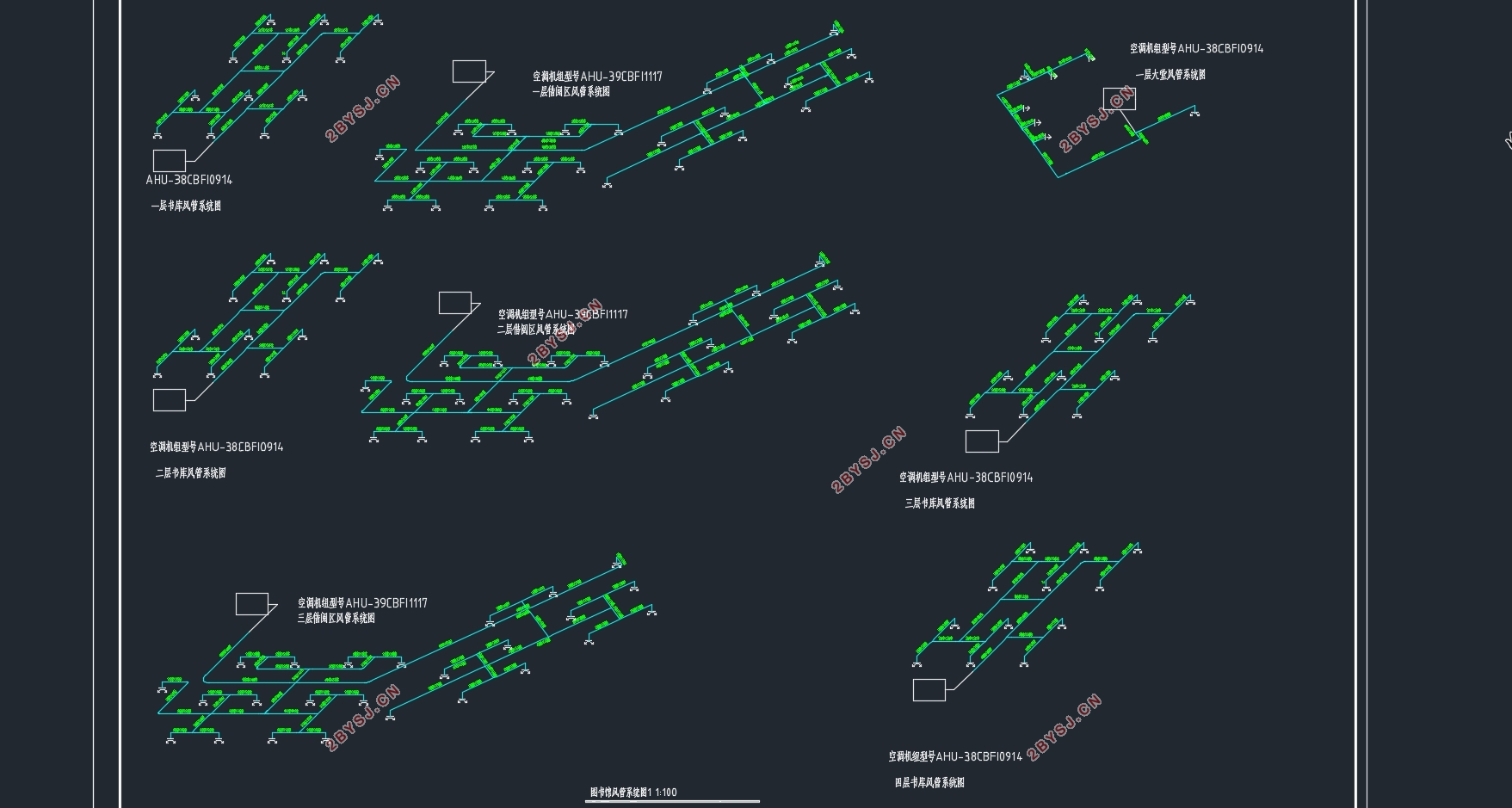

上海市某图书馆空调工程设计及通风防排烟(含CAD图)(任务书,开题报告,外文翻译,计算说明书26000字,CAD图21张)
摘要
本工程为上海市某图书馆空调工程设计以及通风、防排烟设计。该工程位于上海市区中心，建筑总高度约22m，总建筑面积约为15213㎡，空调面积6104.28㎡，其中地下1层，地上5层，其中地下一层为地下车库和设备用房，地上五层建筑功能包括书库、阅览室、办公、会议等。空调系统总冷负荷为473kw，制冷机房设置在地下一层，选择型号为(W-)LSLGF300的螺杆式冷水机组作为本工程的冷源。通过空调方案的优缺点以及适用场所的比较，并结合本工程实际情况，一层至五层的所有书库和大型借阅区以及一层的大堂和值班收发室采用全空气空调系统，其余房间及区域采用风机盘管加新风机组系统。在此基础上进行空调风、水系统和制冷机房的设计，并按照相关规范要求对地下停车场进行通风防排烟的设计。
关键字：通风空调系统、负荷、全空气系统、风机盘管加新风机组系统、通风防排烟。

Abstract
This project is an air conditioning engineering design for a library of Shanghai City ,concluding ventilation and moke control design. The project is located in Shanghai city center, building a total height of about 22m and a total construction area of 175000 square meters.The air conditioning area are about 6104.28 square meters, of which 1 floors underground and 5 floors on the ground,.The underground garage and equipment room are on the underground layer,and five layers on the ground include library, reading room, office, conference and so on. The total cooling load of the air conditioning system is 473kw and the refrigeration room is set up in the basement.The project selects the model for (W-) LSLGF300 screw chillers as cold source . Through comparing the advantages and disadvantages of the air conditioning scheme and application and combined with the actual situation of this project, all of the library and the large reading room on five layer and  hall and the mail room on duty are using the air conditioning system.Air fan coil unit system and the rest of the room in area. A design of air and water system and refrigeration room  is founded on the partition of system and in accordance with the requirements of the relevant regulations of the design of the underground parking garage of ventilation and smoke control and extraction.
Key words：Ventilation and air conditioning system、load、all air system、Fan coil unit plus fresh air system、Ventilation and smoke control.

1.1 工程概况
    本课题为上海市某图书馆空调工程设计（包括冷冻站）以及通风、防排烟设计。该工程位于上海市区中心，建筑总高度约22m，总建筑面积约为15213㎡，其中地下1层，地上5层，其中地下一层为地下车库和设备用房，地上五层建筑功能包括书库、阅览室、办公、会议等。
1.2设计参数
1.2.1室外设计参数
地点：上海
供暖室外计算温度（℃）：-0.3
冬季通风室外计算温度（℃）：4.2
冬季空气调节室外计算温度（℃）：-2.2
冬季空气调节室外计算相对湿度（%）：75
冬季室外平均风速（m/s）：2.6
夏季通风室外计算温度（℃）：31.2
夏季通风室外计算相对湿度（%）：69
夏季空气调节室外计算日平均温度（℃）：30.8
夏季空气调节室外计算干球温度（℃）：34.4
夏季空气调节室外计算湿球温度（℃）：27.9
夏季室外平均风速（m/s）：3.1
