江苏省高邮某四层酒店宾馆设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

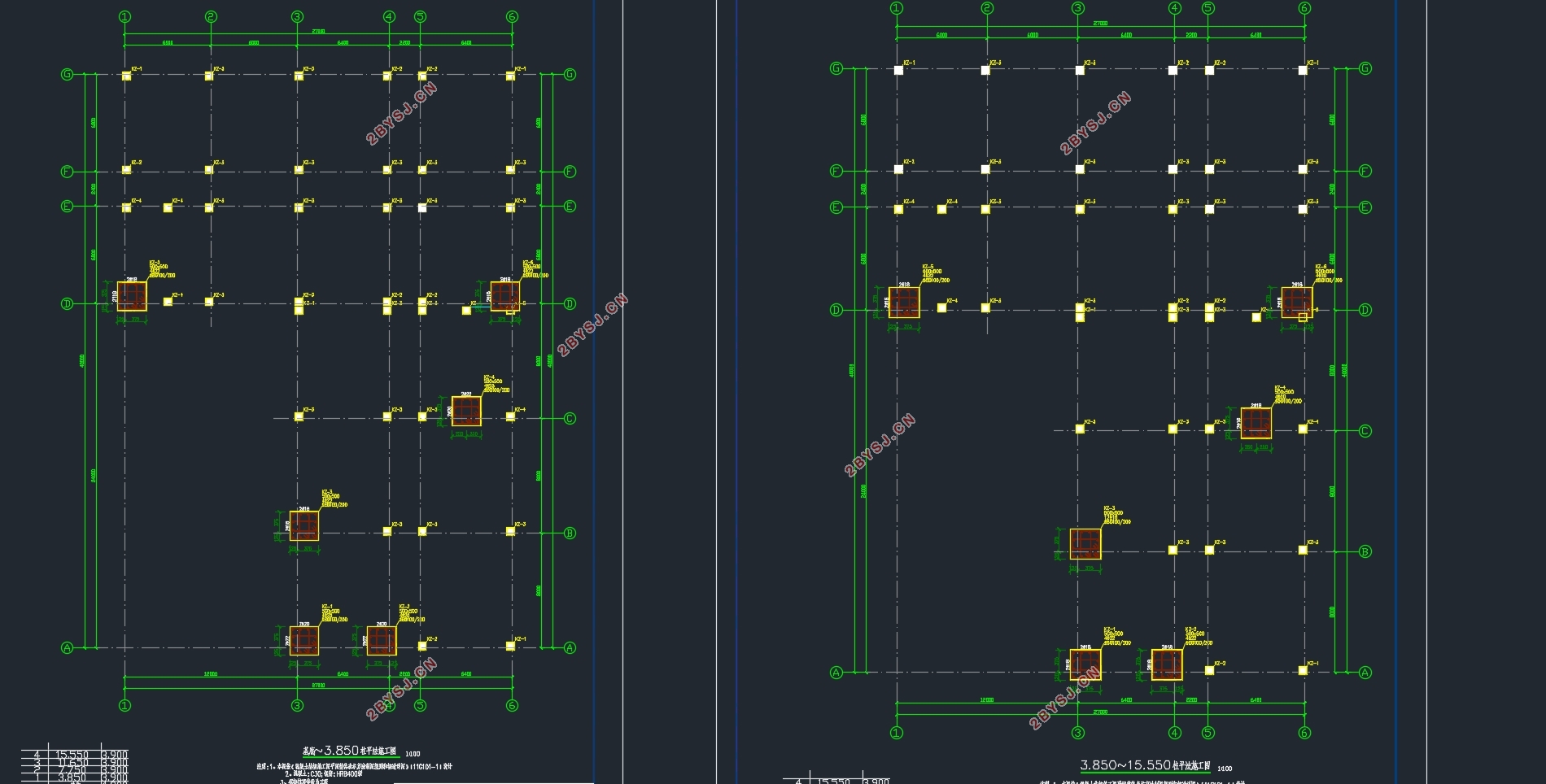

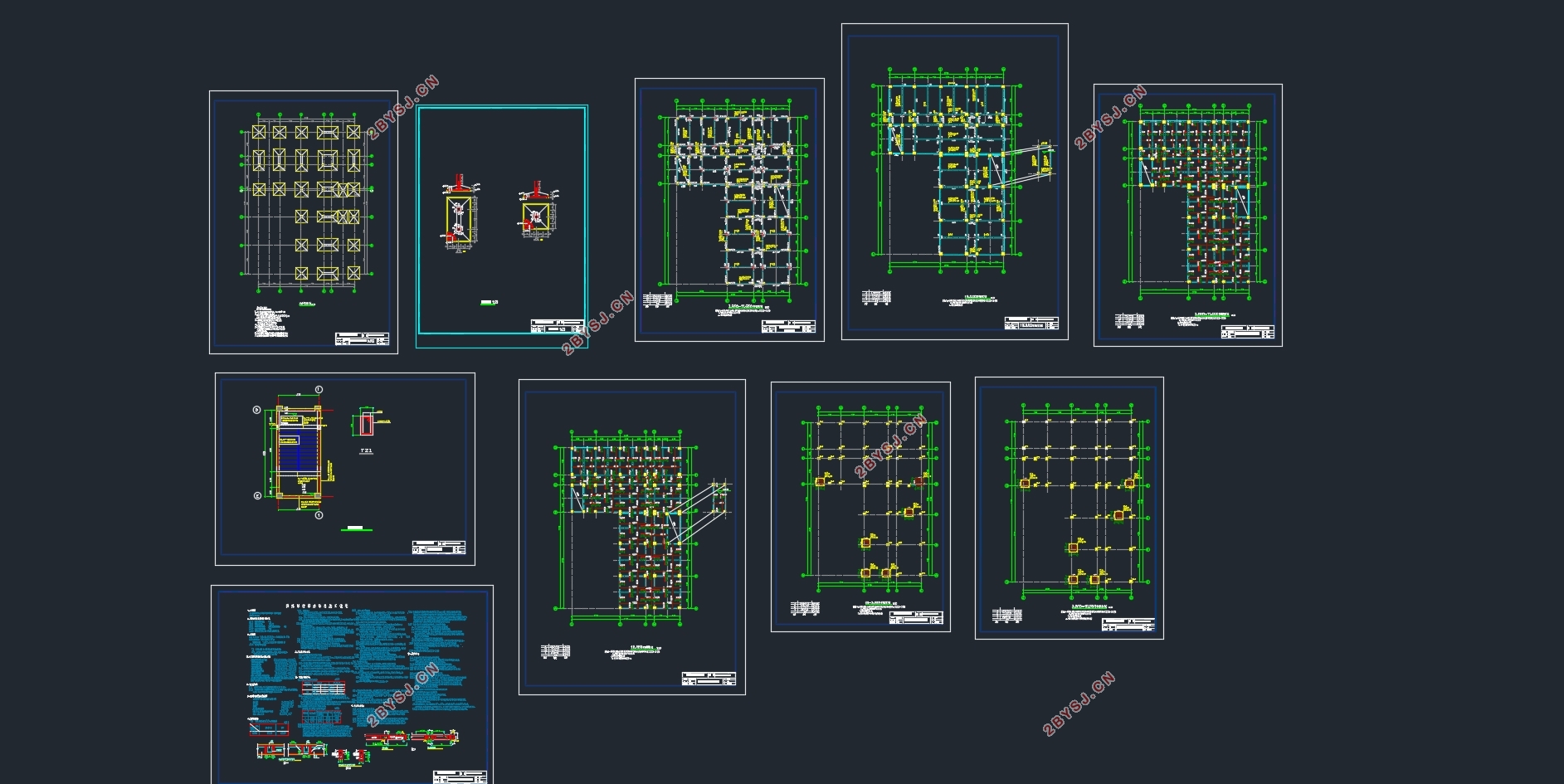

江苏省高邮某四层酒店宾馆设计(含建筑图结构图)(任务书,开题报告,设计计算书18000字,CAD建筑图6张,CAD结构图9张)
摘  要
据宾馆设计规范和其它相关标准,以及设计要求和提供的地质资料,设计该框架结构宾馆。 按照先建筑后结构,先整体布局后局部节点设计步骤设计。主要内容包括:设计资料、建筑设计总说明、建筑的平面、立面、剖面图设计说明,以及其它部分的设计说明;结构平面布置及计算简图确定、荷载计算、内力计算、内力组合、主梁截面设计和配筋计算、框架柱截面设计和配筋计算、次梁截面设计配筋计算、楼板和屋面设计、楼梯设计,基础设计等。其中附有风荷载作用下的框架弯矩、剪力和轴力图;纵向和横向地震荷载作用下的框架弯矩、剪力和轴力图;恒荷载和活荷载作用下的框架弯矩、剪力和轴力图以及梁柱的内力组合表。
关键词:框架、重力荷载代表值;现浇钢筋混凝土结构;内力组合;弯矩调幅。

1.1 工程名称
江苏省高邮某宾馆设计
1.2 建筑设计资料
本建筑为宾馆设计,主体四层,层高3.9m。
1.3 基本数据
根据地质勘察报告,本工程所处地段场地类别为Ⅱ类,场地内未见严重不良地质现象,无其它特殊性岩土。拟建场地属稳定场地,地质条件适宜本工程建设。本工程采用浅基础方案,基础形式采用柱下独立基础,持力层为2层粘土层,承载力特征值为180KPG。不考虑地下水的影响。
2 结构选型与布置
2.1确定结构体系
本工程采用框架承重,现浇整体式钢筋砼楼板,墙体240厚KP1空心砖墙。
2.2梁柱截面的确定
2.2.1横向框架梁
2.2.1.1截面高度h
框架梁的高度可按照高跨比来确定,即梁高h= L。
h1= L1= ×6800=600~900mm
h2= L1= ×2400=250~375mm
    取h1=600mm,h2=400mm
2.2.1.2截面宽度
E1= h1= ×700=200~350mm
考虑地震区E≥250mm,故取E2= E1=200mm
2.2.2纵向框架梁
2.2.2.1截面高度
h= L= ×3600=375~663mm     取h=600mm
2.2.2.2截面宽度
E= h= ×400=133~200mm       取E=200mm
2.2.3框架柱
本设计按底层层高的1/10取值为360mm,同时参照类似工程的设计经验,决定采用截面尺寸为500×500mm的方形柱。
