苏州某酒店给水排水工程设计(含CAD图)

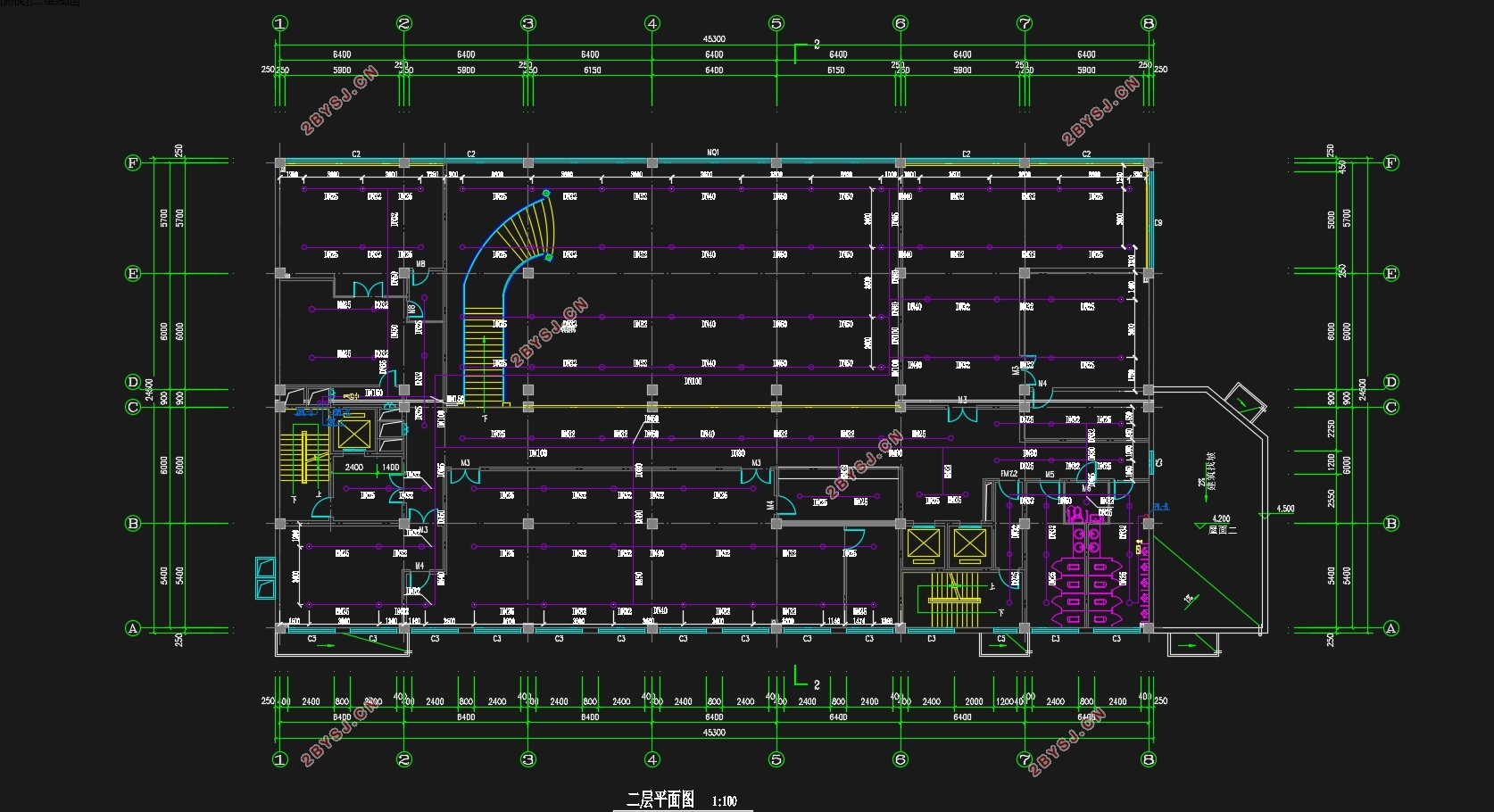

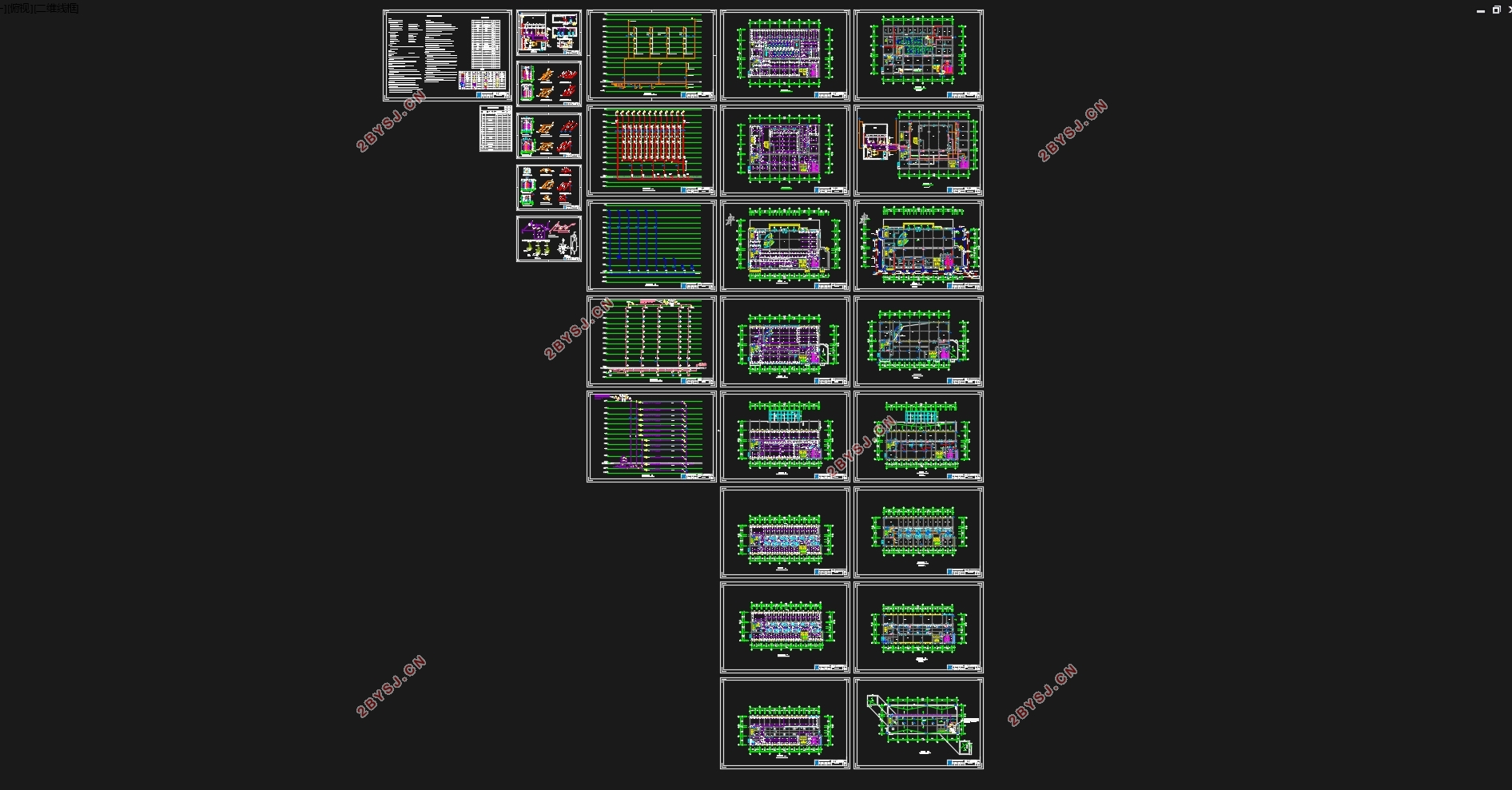

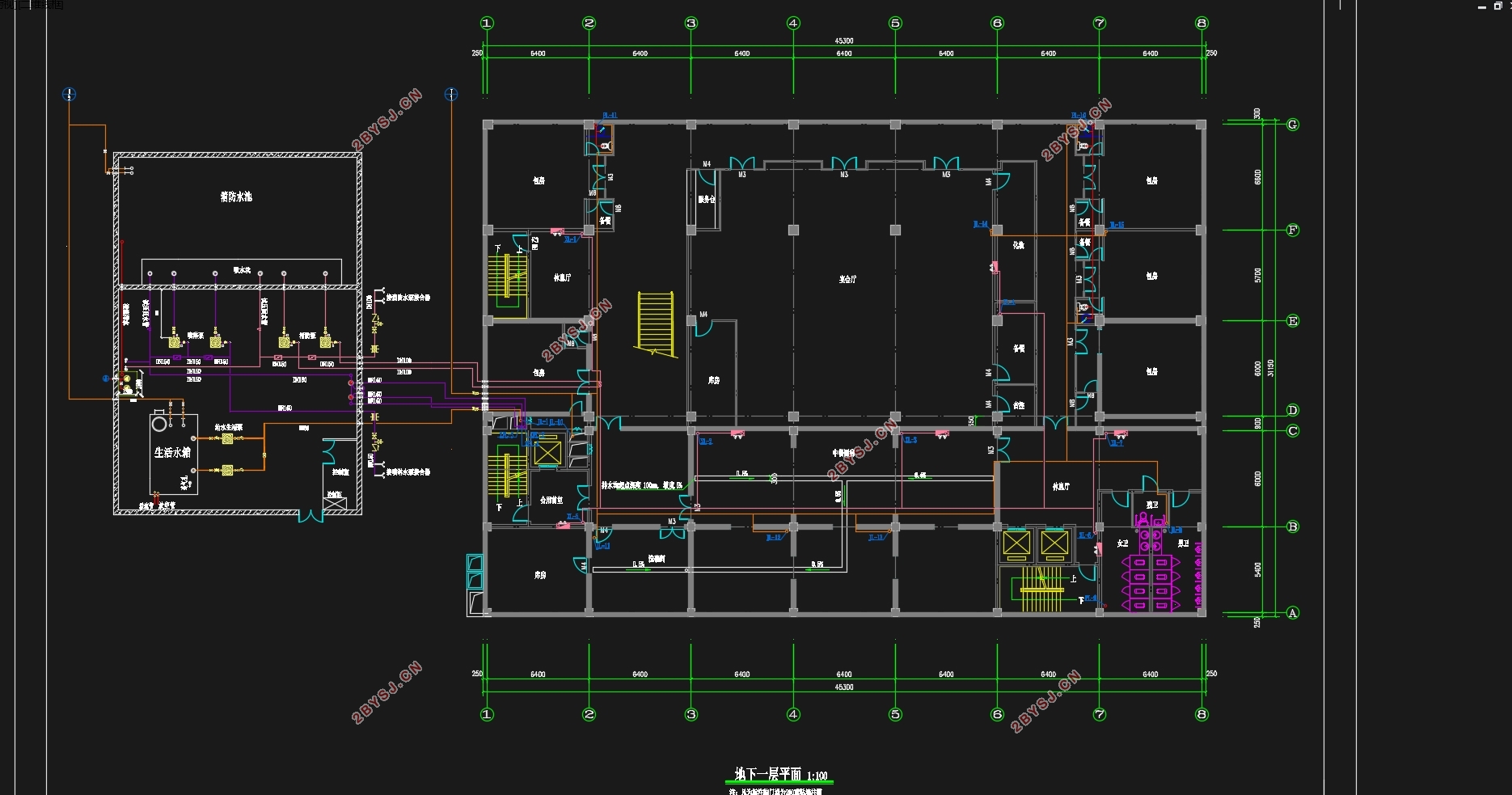

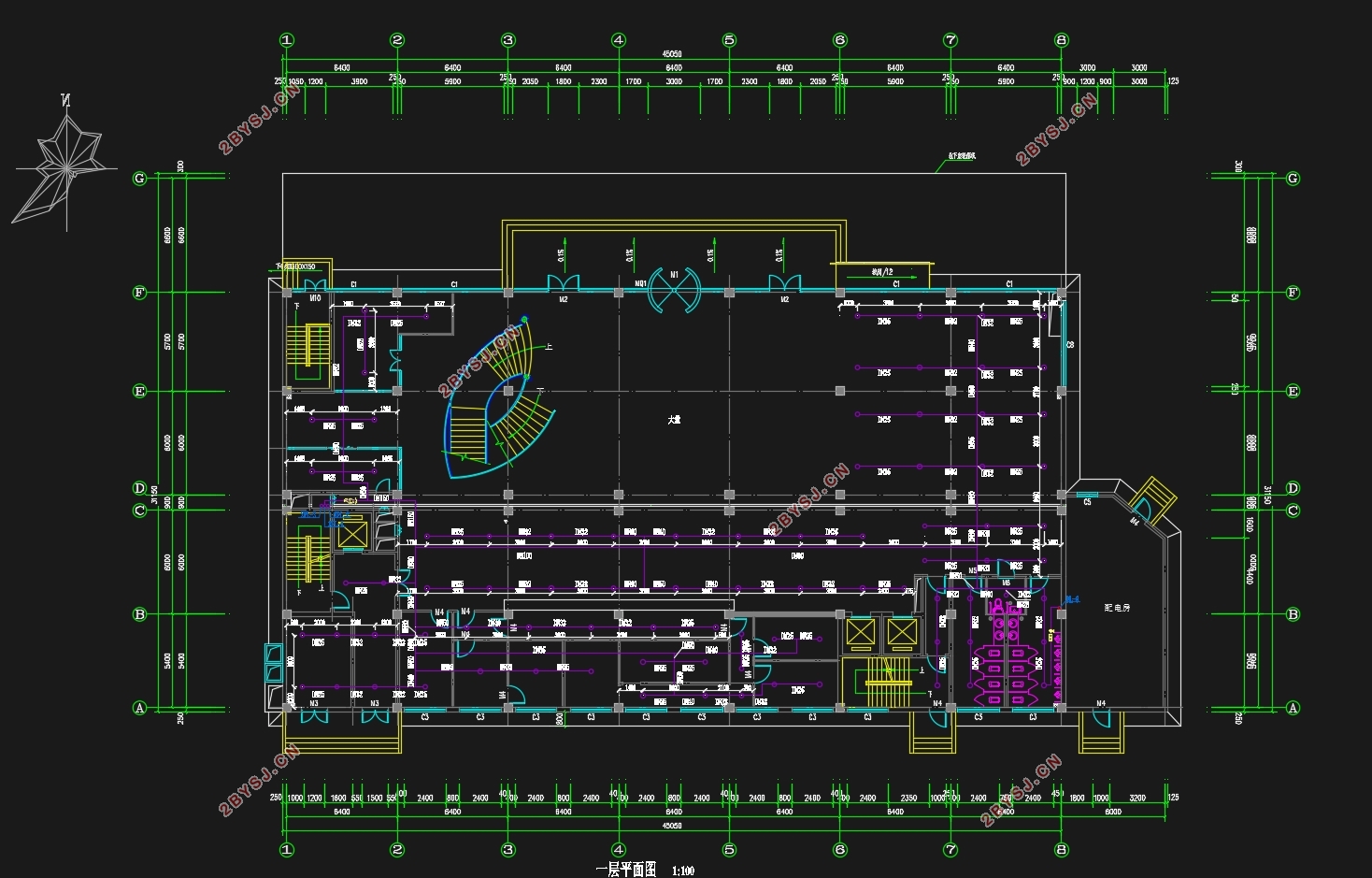

苏州某酒店给水排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书24000字,CAD图26张)
摘  要
给水系统采用分区供水，从市政管网上接一根DN80的引入管至消防水池以及生活水箱，一根DN70的引入管直供地下二层一层至地上三层，四至十一层采用变频泵增压供水。地下消防水池采用钢筋混凝土结构，置于地下泵房边，有效容积434.88立方米。建筑室内外排水均采用污、废水合流制，经过化粪池之后排入市政污水管。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑，经潜污泵提升排至检查井。雨水采用建筑内排水，选择重力半有压流系统，经屋面雨水斗收集后排入雨水管，通过雨水井排入市政雨水管网。
根据规范，该建筑为二类高层建筑，室外消火栓用水量30L/s，室内消火栓用水量20L/s，火灾延续时间2h。消火栓充实水柱高度13m，水龙带长度20m，水枪喷嘴流量1.33L/s，消防立管管径为DN100。在屋顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。
本工程的自动喷水灭火系统分两区。该建筑采用湿式自动喷水灭火系统，喷淋系统设计流量19.95L/s。报警阀设于地下泵房内，各层均设水流指示器、信号阀和末端试水装置，其信号均送入消防控制中心进行处理。选用消防增压稳压设备，屋顶水箱贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，初期灭火由水箱供水，后期灭火由地下室的消防水泵和喷淋泵供水。
关键词：:给水系统排水系统消火栓系统自动喷水灭火系统雨水系统

Abstract
The water supply system use the partition to supply water, with one DN80 introduction pipe to connect the fire water and living tank. An DN70 introduction pipe supply the first or second floor underground to the third floor on the ground. The floor from 4th to 11th using the frequency pump pressurized water supply. The underground fire pool established by reinforced-concrete structure, next to the underground pumping station, which the volume is 434.88 cubic meters. Whether inside or outside the building all use the dirty and polluted water combination, after the septic tank it was discharged to the municipal sewers. The drain riser use the special vent riser. The basement drain water from the gutter concentrated to the sump, improved to the inspection well through submersible sewage pump. As for emission outside the building, using the gravity semi-pressurized flow system. The water entered to the rain water pipe after collected by roof water bucket, discharging in municipal storm sewer through water wells.
According to the specification, this building is the second class high-rise building, the water consumption of outside fire hydrant is 30L/s, while the one indoor is 20L/s. The fire duration lasts 2 hours. The height of hydrant enrich the water column is 13m, the hose is 20 meters long, the flow of water gun nozzle is about 1.33L/s, the diameter of fire riser is DN100. Establishing a test fire hydrant at the top floor of building, every single indoor fire hydrant box all includes a button, which could remote start the fire pump.
This automatic sprinkler systems project consists of two parts. This building use wet automatic sprinkler system, the design flow rate of sprinkler system is 19.95L/s. The alarm valve was set in underground pumping station, the flow indicator, signal valve and end water test device were set in every single floor. Its signal were sent into fire control center for analyzing. Choose fire booster regulator device. The roof tank could storage the water consumption of 10 minutes at the early time of fire automatic sprinkler systems and indoor hydrant system. The water for initial fire extinguishing supplied by tanks, while the basement fire pumps and spray pumps supply the water for late stage fire extinguishing.
Key words: Water supply system; Drainage system; Fire hydrant system; Automatic sprinkler systems; Rainwater system

1.2给水系统组成
建筑生活给水系统由下列部分组成：引入管，接户管，水表节点，入户管，管道系统，给水附件，升压和贮水设备。其中管道系统由干管、立管、支管组成。给水附件指给水管路上装设的各种水龙头及相应的闸阀、止回阀等。升压和贮水设备指水泵、水箱、气压装置、水池等升压和贮水设备。选变频泵型号：ISL65-40-250B一用一备,流量为20.8 ，扬程为55.7m,转速为2900r/min，配套电机为Y132S2—2，单泵电机功率为7.5KW，配套控制柜，具体安装尺寸由厂家提供。
1.3给水管道的布置与敷设
    (1)各层给水管道采用暗装敷设，管材均采用钢塑复合管。
    (2)管道外壁距墙面不小于150mm，离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距为20～25mm。
    (3)给水管与排水管道平行、交叉时，其距离分别大于0.5m和0.15m，交叉给水管在排水管的上面。
    (4)立管通过楼板时应预埋套管，且高出地面15～20mm。给水管道穿过承重墙基础时，均预留孔洞，预留洞尺寸，考虑到管顶上部净空不能小于建筑物沉降量的要求，其值不小于0.1m。
    (5)在立管横支管上设阀门，DN<50mm设截止阀，管径DN>50mm时设闸阀。
    (6)引入管穿地下室外墙设套管。
    (7)在进户管上安装水表，统一计量水量，水表设于水表井内。
    (8)给水横管设0.003的坡度，坡向泄水装置。
(9)所有水泵出水管均设缓闭止回阀，除消防泵外其他水泵均设减震基础，并在吸水管和出水管上设橡胶接头。


目  录
摘  要    I
Abstract    II
第一篇章  设计说明书    1
第一章  给水系统    1
1.1给水供应系统方案选择    1
1.1.1方案比较和选择    1
1.1.2方案选择依据    2
1.2给水系统组成    3
1.3给水管道的布置与敷设    3
第二章  室内外消防系统    5
2.1室内消火栓系统    5
2.1.1室内消火栓系统的选择    5
2.1.2系统组成    6
2.1.3设备及构筑物    6
2.1.4消火栓的安装    6
2.2自动喷淋系统    6
2.2.1室内自动喷水灭火系统的选择    6
2.2.2系统组成    7
2.2.3喷头的选择与布置    7
2.2.4设备及构筑物    8
2.2.5喷淋系统的安装    8
第三章  室内排水系统    9
3.1排水系统选择    9
3.2 排水系统的组成    9
3.3主要设备及构筑物    9
3.4排水管道安装要求    10
第四章  室内雨水系统    11
4.1雨水排水系统的选择    11
4.2雨水排水系统的组成    11
4.3雨水管道的敷设与布置    11
第二篇章  设计计算书    12
第一章给水系统计算    12
1.1用水定额及用水量    12
1.2给水方式    13
1.3设计秒流量的确定    13
1.3.1设计依据    13
1.4生活给水系统水力计算    14
1.4.1 低区给水系统水力计算    15
1.4.2高区给水系统水力计算    33
1.5水表的选择    39
1.5.1总水表的选择    40
1.6低区市政直供校核    41
1.7高区供水设备选型    41
1.7.1高区给水系统所需压力    41
1.7.2高区增压设备    42
1.7.3减压阀的设置    42
第二章  室内消火栓给水系统的计算    44
2.1消防水池    44
2.1.1消防水池的设置    44
2.1.2体积计算    44
2.2屋顶消防水箱    45
2.3消火栓保护半径    46
2.4消火栓布置间距    46
2.5消火栓的确定    47
2.6消火栓的水力计算    47
2.7水泵接合器选定    50
2.8消火栓减压计算    50
第三章  自动喷水灭火系统计算    51
3.1自动喷淋灭火系统的基本数据    51
3.2管道与报警阀布置    51
3.3喷头的选用与布置    51
3.4系统的设计流量    51
3.5水力计算（作用面积法）    52
3.6增压及贮水设备    55
3.6.1选泵    55
3.6.2消防水池、消防水箱及稳压设备    55
3.7水泵接合器    56
3.8喷淋减压孔板计算    56
第四章  室内排水系统计算    59
4.1排水体制及排水方式    59
4.2排水系统水力计算    59
4.2.1排水横支管水力计算    59
4.3立管计算    72
4.3.1十一层排水立管计算    72
4.3.2四层至十层转换排水立管计算    74
4.4排出管计算    77
4.5 埋地干管计算    78
4.6集水坑及提升泵计算选型    79
4.6.1地下泵房集水坑计算    79
4.6.2地下二层男浴室集水坑计算    79
4.6.3地下二层厨房集水坑计算    80
第五章  雨水排水系统计算    81
5.1屋面雨水排水方式    81
5.2降雨强度    81
5.3汇水面积    81
5.4设计秒流量    82
5.4.1屋顶各立管的汇水面积    82
5.4.2屋顶各立管的雨水设计秒流量    82
5.4.3裙房楼顶各立管的汇水面积    83
5.4.4裙房楼顶各立管的雨水设计秒流量    83
5.5雨水斗选用    84
5.6连接管选用    85
5.7溢流口排水量    85
5.8立管选用    85
5 .9排出管计算    86
5 .10埋地干管计算    87
参考文献    89
致  谢    90
