苏州某酒店建筑给排水设计(含CAD图)

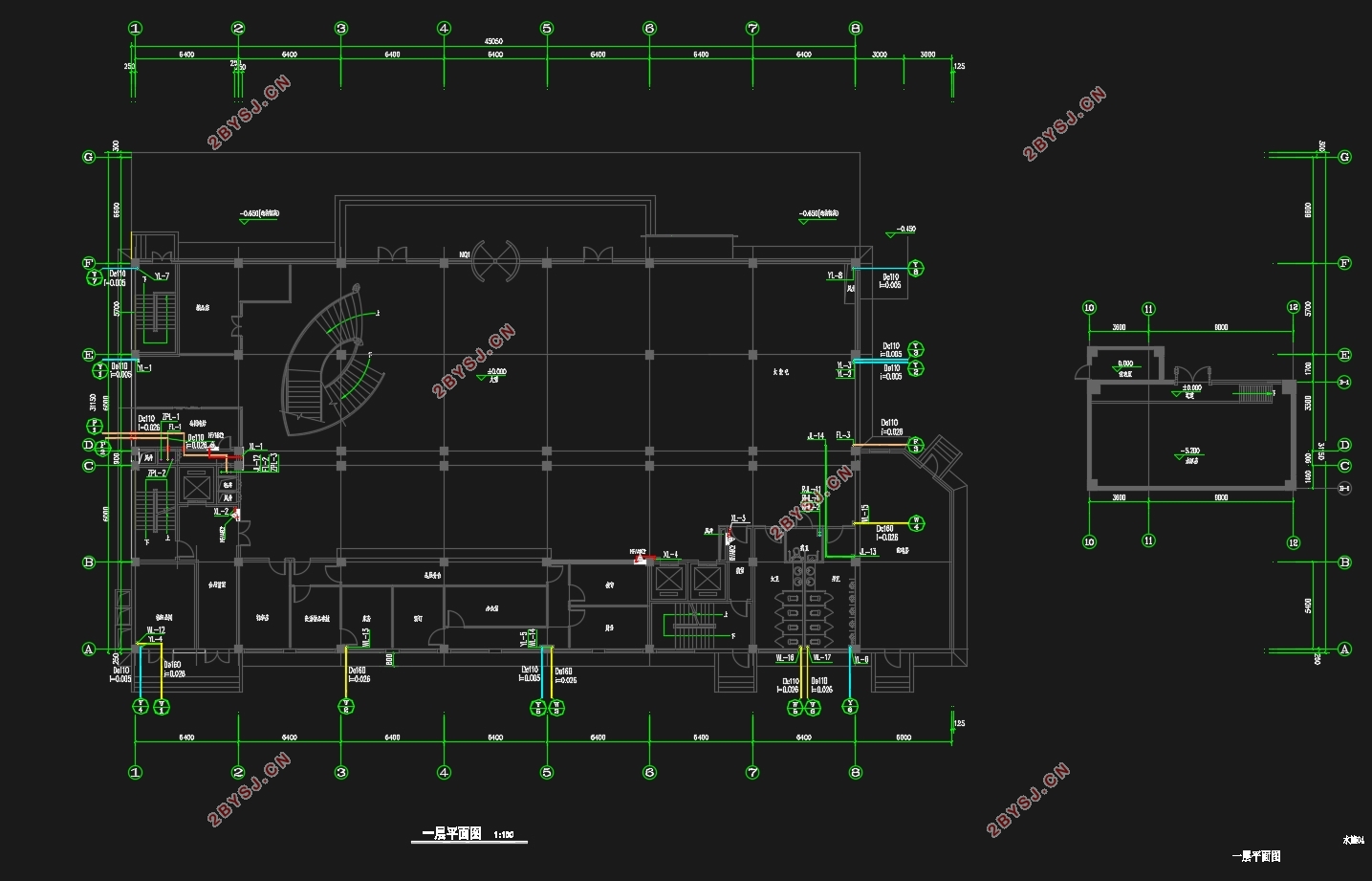

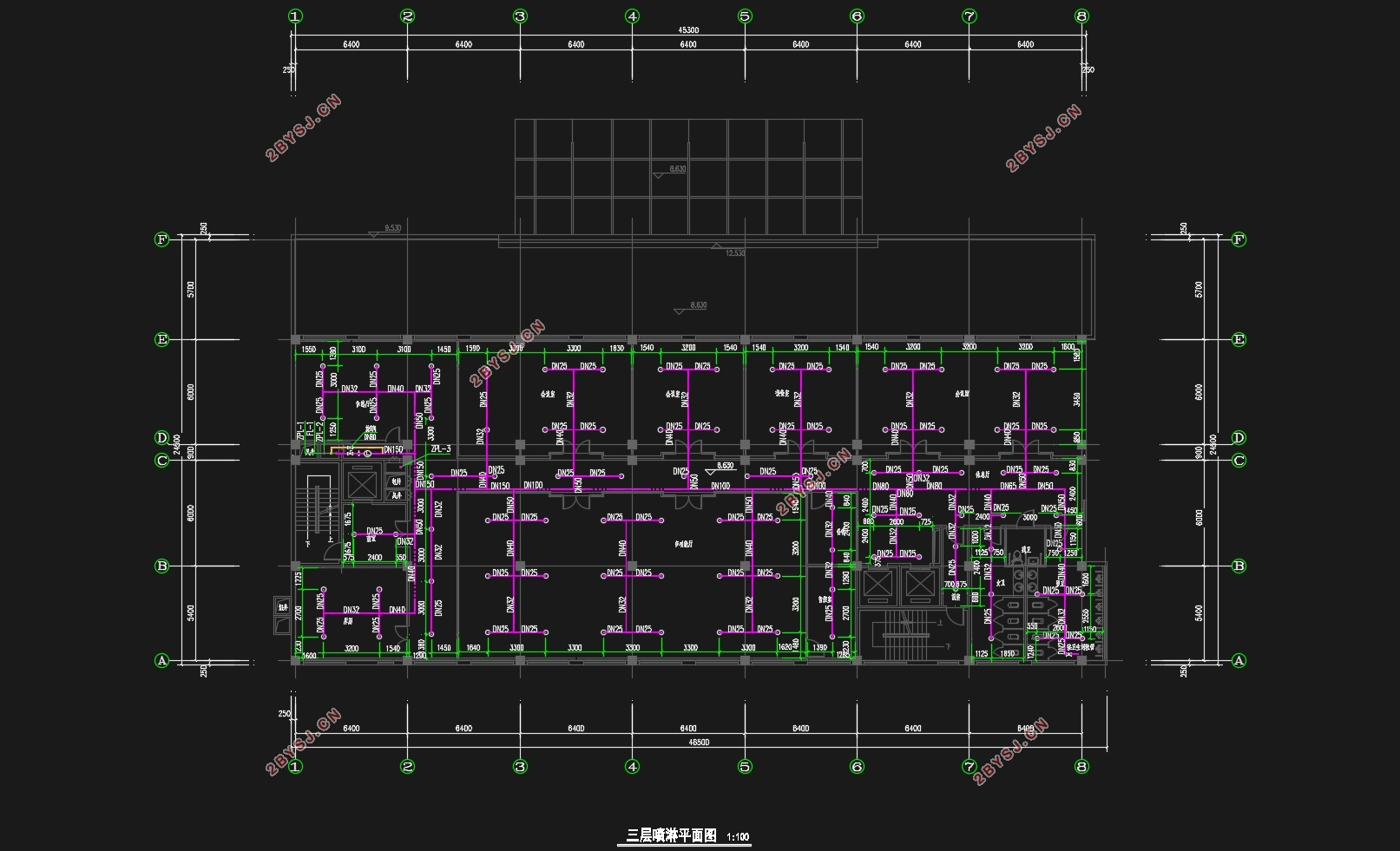

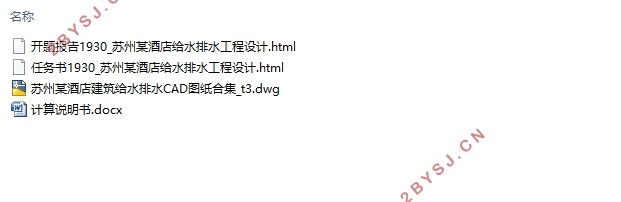

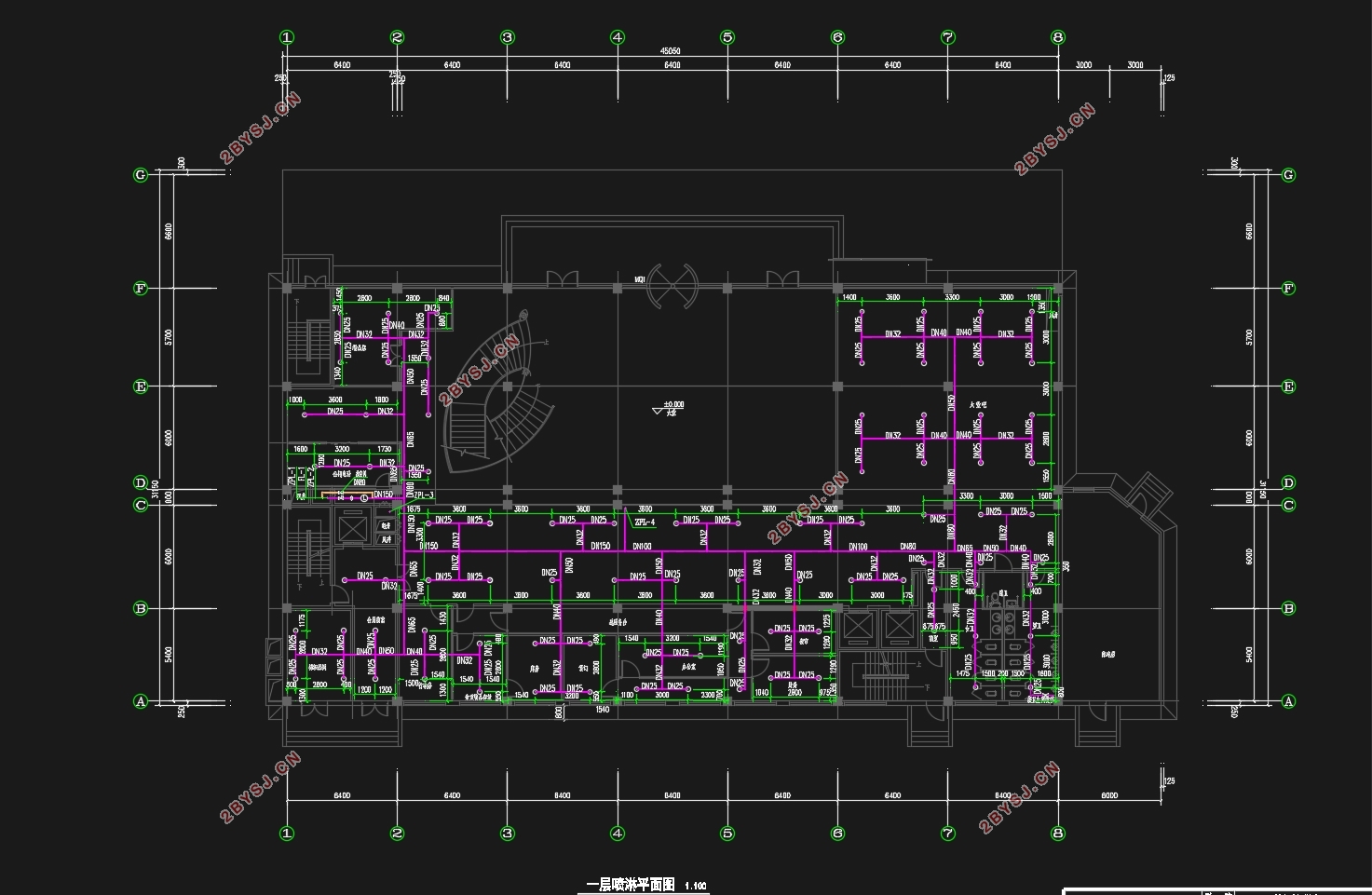

苏州某酒店建筑给排水设计(含CAD图)(任务书,开题报告,计算说明书12800字,CAD图34张)
摘要：
本次毕业设计内容为苏州酒店单体建筑设计，生活给水系统地下一层到三层市政直供，四层到十一层水泵加压供水，热水给水系统采用太阳能、空气源热泵加热，极端条件辅助电加热，消火栓给水系统不分区，自动喷水灭火系统设两套湿式报警阀（地下一层到三层报警阀组1#，四层到十一层报警阀组2#，）生活排水系统污水废水合流，厨房排水设隔油池，设化粪池，重力流排水，雨水系统采用内排水，水泵房设置在室外。
关键词：给水系统 热水系统 消火栓系统自动喷水灭火系统排水系统雨水系统

Abstract：
The graduation project is the design of the single building of Suzhou Hotel. The subsurface water supply system is directly supplied to the three-storey municipal government. The four-storey to Eleven-storey water pump is pressurized. The hot water supply system is heated by solar energy and air source heat pump. Under extreme conditions, the electric heating is assisted. The hydrant water supply system is not divided into zones. The automatic sprinkler fire extinguishing system is equipped with two sets of wet alarm valves (the first floor to the third floor). The alarm valve group 1 #, the alarm valve group 2 # from the fourth floor to the Eleventh floor, the sewage and wastewater of the domestic drainage system are combined, the kitchen drainage system is equipped with an oil separating tank, the septic tank, the gravity flow drainage, the rainwater system is equipped with internal drainage, and the pump room is installed outdoors.
Key words: water supply system hot water system fire hydrant system automatic sprinkler fire extinguishing system drainage system rainwater system.

1.1工程概况
表1-1概况简述
楼层    类型    建筑面积    参考
-1F    厨房、宴会厅、包房    约1400m2
1F-3F    大堂、餐厅、会议厅    860～1180m2
4-10F    客房    860～1180m2
11F    酒吧    860～1180m2
建筑高度    39.83m
市政供水压力    0.28Mpa
建筑类型    Ⅱ类高层建筑    GB50016-2014表5.1.1
火灾危险等级    中危Ⅰ级    GB50947-2014


目录
第一章 方案的选择和比较    4
1.1工程概况    4
1.2 方案选择    4
第二章给水（冷水、热水）系统水力计算    5
2.1冷水系统水力计算    5
2.1.1冷水计算公式    5
2.1热水系统水力计算    12
2.1.1热水计算公式    12
2.1.2热水计算过程    14
第三章消火栓系统水力计算    34
3.1消火栓布置    34
3.1.1保护半径    34
3.1.2消火栓间距    35
3.1.3消火栓水压    35
3.2消火栓系统水力计算    36
3.3消火栓系统减压计算    39
第四章自动喷水灭火系统水力计算    42
4.1自喷系统设计数据    42
4.2自喷系统水力计算    42
第五章排水系统水力计算    51
5.1排水水力计算    51
5.2集水坑以及潜污泵计算    60
5.3化粪池计算    63
5.4隔油器计算    65
第六章雨水系统水力计算    66
6.1雨水系统水力计算    66
6.2溢流口计算    68
参考文献：    69
