四川省邻水县新城区排水工程设计(含CAD图)

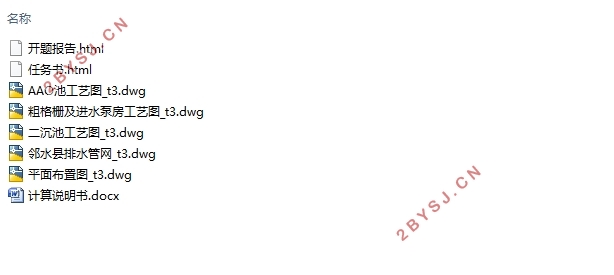

四川省邻水县新城区排水工程设计(含CAD图)(任务书,开题报告,计算说明书42000字,CAD图5张)
摘要
排水工程设计是城市规划不可或缺的一部分。本设计的任务是完成四川省邻水县新城区的排水工程设计。排水工程涉及范围囊括：雨、污水管网工程与污水处理厂工程。
四川省邻水县新城区位于四川省东部，东邻重庆长寿县，南连重庆渝北区，西靠广安，北接达川市。邻水县新城区位于国道210线上。区域内地质条件良好，地势东高西低，北高南低。地面高程为330m至370m之间，鼎屏河自北向南穿越邻水县。
根据该区的实际情况，排水管网采用完全分流制系统。污水采用一根主干管，收集东边来向的污水，排入位于城区西南部的污水处理厂进行处理，处理后水即排入鼎屏河。雨水依据就近排放的原则，将整个市区分为七个部分，设置独立的雨水排出系统，将雨水排入鼎屏河。
根据流域特点和主导风向，污水处理厂定址于新城区的西北部，近期规模为3.5万m3/d，远期规模为5.8万m3/d。根据处理水特点和出水水质要求，采用一级A处理要求，核心生物处理工艺选择A2/O法同步脱氮除磷工艺，主要工艺流程为粗格栅→提升泵房→细格栅→沉砂池→缺氧池→厌氧池→好氧池→二沉池→絮凝沉淀池→滤布滤池→消毒池→出水。

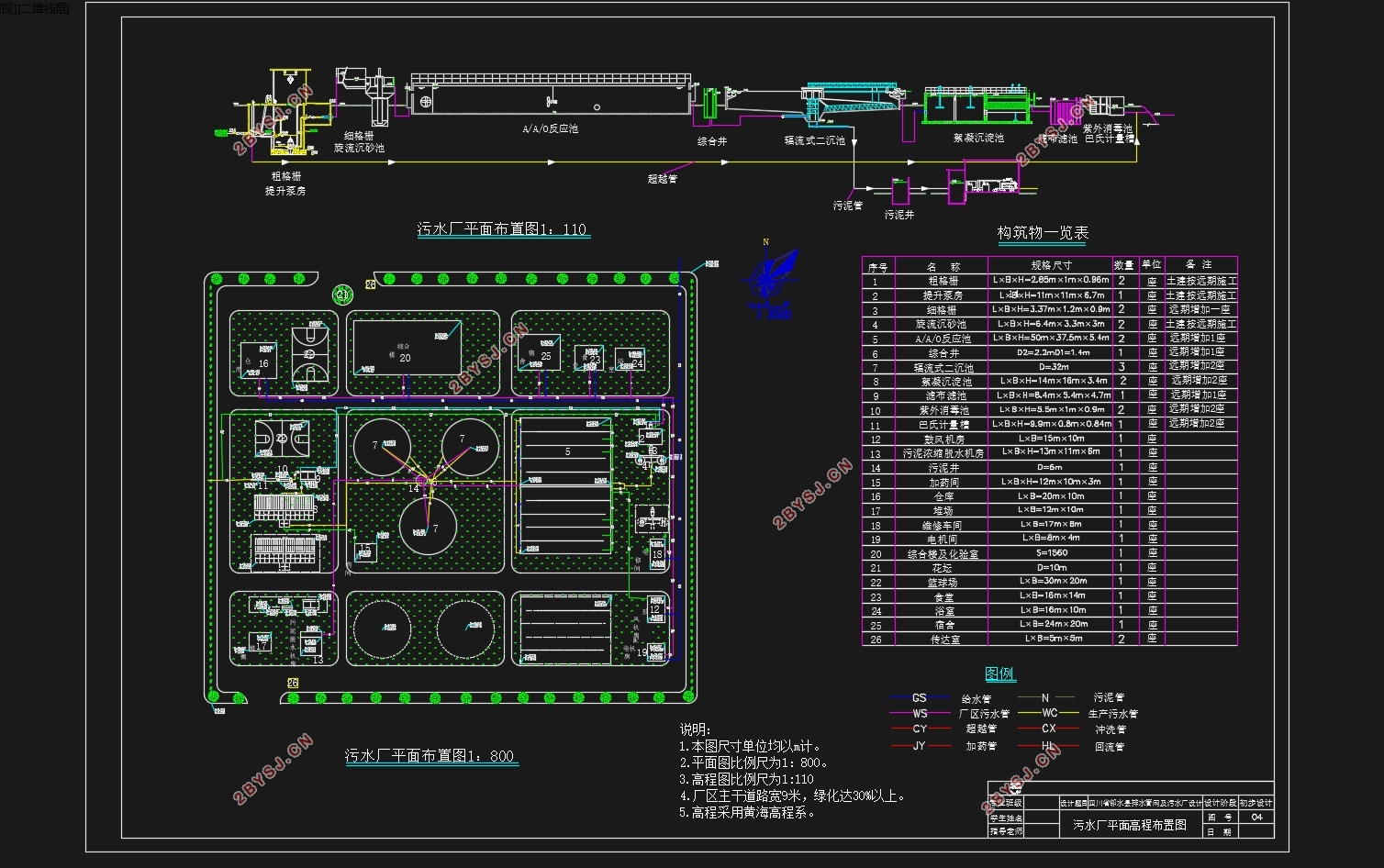

根据所提供的原始资料，我在本设计中完成了四川省邻水县的排水管道系统、污水处理厂构筑物的设计计算，绘制图纸7张，完成说明书、计算书各一份。
关键词：四川省邻水县；污水管网；雨水管网；污水处理；AAO

Abstract
  Drainage engineering design is an indispensable part of urban planning.  The task of this design is to complete the drainage engineering design of linshui new town, Sichuan province.  Drainage works include: rain and sewage pipe network works and sewage treatment plant works.
The new town of linshui county, Sichuan province is located in the east of Sichuan province, bordering Changshou county, Chongqing in the east, Yubei district, Chongqing in the south, guang 'an in the west and dachuan in the north.  Linshui new town is located on national highway 210.  The geological conditions in the region are good, with high terrain in the east and low in the west, high in the north and low in the south.  The ground elevation is 330 m to 370 m, and dingping river crosses linshui county from north to south.
 According to the actual situation in this area, the drainage pipe network adopts the complete shunt system. Sewage is collected by a main pipe from the east and discharged into a sewage treatment plant located in the southwest of the city for treatment, and the treated water is discharged into dingping river. According to the principle of nearby drainage, the whole urban area is divided into seven parts, and an independent rainwater drainage system is set up to discharge rainwater into dingping river.
 According to the characteristics of the river basin and the prevailing wind direction, the sewage treatment plant is located in the northwest of the new town, with a recent scale of 35,000 m3 / d and a long-term scale of 58,000 m3 / D..  According to the characteristics of treated water and the requirements of effluent quality, the primary a treatment requirement is adopted, and the a2 / o synchronous denitrification and dephosphorization process is selected for core biological treatment process. the main process flow is as follows: coarse grid → lifting pump room → fine grid → grit chamber → anoxic tank → anaerobic tank → aerobic tank → secondary sedimentation tank → flocculation sedimentation tank → filter cloth filter → disinfection tank → effluent.
 According to the original information provided, I have completed the design and calculation of drainage pipeline system and sewage treatment plant structures in linshui county, Sichuan province in this design, drawing 7 drawings, and completing one instruction and one calculation book.
Keywords:Sichuan Province linshui county ,the Sewage pipe network; the rainwater pipe network; sewage treatment, AAO Method


目  录
摘要    I
Abstract    II
第1章 绪论    1
1.1 设计任务    1
1.2 设计成果    1
2、毕业设计图纸    1
第2章 设计说明书    2
2.1 设计原始资料    2
2.1.1 城市概况    2
2.1.2 自然条件    2
2.1.3 排水现状    3
2.2 排水方案设计    3
2.2.1 排水体制的选择    3
2.2.2 污水管网设计    4
2.2.3 雨水管网设计    4
2.3 污水处理设计    4
2.3.1 污水处理工艺的选择    4
2.3.2 工艺流程的确定    4
2.3.3 污水处理构筑物    4
2.4 污泥处理设计    7
2.4.1 污泥处理基本方案    7
2.4.2 污泥处理构筑物    7
2.5 污水厂附属构筑物    7
2.5.1 面积规划    7
2.5.2 水厂定员    7
2.5.3 附属构筑物    8
2.6 污水厂的总体布置    8
2.6.1 污水厂平面布置    8
2.6.2 污水厂高程布置    8
2.7 排水工程总投资估算    9
2.7.1 排水管道工程投资估算    9
设计计算书    10
第3章 城市排水方案的确定及计算    10
3.1 排水系统体制的选择    10
3.2.1 设计要点    11
3.2.2 设计流量    13
3.2.3 水力计算    15
3.3 雨水管网设计    17
3.3.1 管网定线    17
3.3.2 水力计算    17
第4章 城市污水处理方案的确定    20
4.1 污水处理方案选择原则    20
4.2 污水工艺流程选择    20
4.3 污水处理构筑物的选择    22
4.3.1 格栅    22
4.3.2 沉砂池    23
4.3.3 二沉池    23
4.3.7消毒阶段    30
4.3.8 污泥浓缩脱水    31
第5章 污水厂主体构筑物设计计算    34
5.1 设计原始资料    34
5.1.1 规模    34
5.1.2 设计流量    34
5.1.3进出水水质    34
5.2 泵前中格栅设计计算    35
5.2.1 设计要点    35
5.2.2 设计参数    35
5.2.3设计计算    36
5.3 污水提升泵房的设计计算    37
5.3.1 设计要点    37
5.3.2 设计参数    38
5.3.3设计计算    38
5.4泵后细格栅的设计计算    40
5.4.1设计参数    40
5.4.2设计计算    41
5.5 沉砂池的设计计算    42
5.5.1 设计要点    42
5.5.2 设计参数    43
5.5.3 设计计算    43
5.6 A2/O池设计计算    44
5.6.1 设计要点    44
5.6.2 设计参数    44
5.6.3 设计计算    44
5.7 二沉池的设计计算    52
5.7.1 设计要点    52
5.7.2 设计参数    53
5.7.3 设计计算    54
5.8 配水井的设计计算    58
5.8.1 设计要点    58
5.8.2设计参数    58
5.8.3设计计算    59
5.9絮凝沉淀池的设计计算    59
5.9.2 絮凝部分设计计算    60
5.9.3沉淀池池设计要点    63
5.10滤布滤池的设计计算    66
5.10.1 设计计算    66
5.11化学除磷设计计算    66
5.12加药间    66
5.13 污泥处理的设计计算    67
5.13.1 设计计算    67
5.14 紫外线消毒池的设计计算    69
5.15 计量设施设计计算    70
5.15.1 设计参数    70
5.15.2 设计计算    70
第6章 污水厂附属构筑物设计计算    73
6.1 水厂总体面积的规划    73
6.2 水厂定员    73
第7章 污水处理厂的总体布置    75
7.1 污水处理厂平面布置    75
7.1.1 平面布置原则    75
7.1.2 污水厂平面布置    75
7.2 污水处理厂高程布置    76
7.2.1 高程布置原则    76
7.2.2 污水厂高程布置    77
第8章 排水工程总投资估算    80
8.1 排水管道工程投资估算    80
8.2 污水厂工程投资估算    80
8.3 远期规划附加投资估算    80
第9章 总结    81
第十章参考文献    82
第11章 附录    84
第12章 致谢    104
