摘要
浠水位于鄂东长江中游北岸，地处大别山南麓，东南与蕲春县接壤，西南与黄石市、鄂州市隔江相望，北与英山、罗田两县毗邻，西与黄州市交界。县城清泉镇在浠水县中部，浠水河畔，为全县政治、经济、文化中心，距省城武汉175km，距黄冈市70km，距黄石市32km。城区对外交通有京九铁路和至黄冈、罗田、英山、黄石、兰溪的公路，交通十分便利。
根据总规，2022年，规划人口10万人；2030年，规划人口14万人，建成区面积15.0平方公里。
规划采用雨、污分流排水体制。设一条主干管，收集污水送入污水处理厂进行处理；雨水管网采用分散出口的布置形式，顺坡铺设。本设计中污水处理厂的近期规模的3万吨，远期规模为4.0万吨。采用的生物处理工艺是三沟式氧化沟工艺，出水符合国家一级B排放标准。污水处理过程中产生的污泥经浓缩脱水后外运。

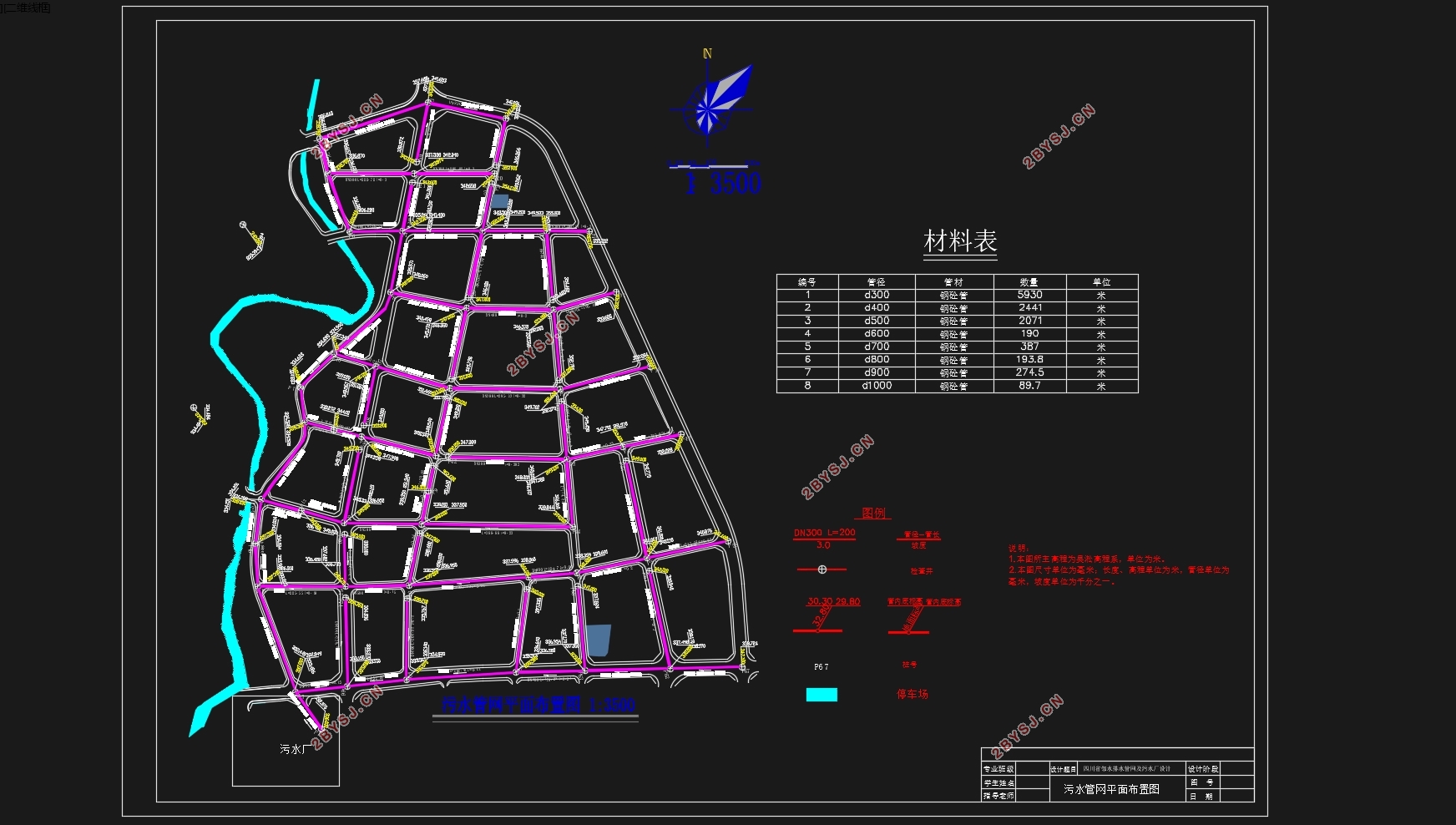

本次设计提交的图纸有：污水管网平面图、雨水管网平面图、污水主干管纵断面图、污水处理厂平面布置图与高程布置图、提升泵房工艺图、平流沉沙池工艺图、三沟式氧化沟工艺图。
关键词：浠水北城区；污水管网；雨水管网；污水处理；氧化沟

Abstract
  Yishui is located on the north bank of the middle reaches of the Yangtze River in eastern Hubei Province. It is located on the southern foot of the Dabie Mountains, bordering on the southeast of Hunchun County, facing southwest of Huangshi and Ezhou across the river, bordering Yingshan and Luotian on the north, and bordering Huangzhou on the west. The county town Qingquan Town is located in the central part of Lishui County, on the bank of the Lishui River, and is the political, economic and cultural center of the county. It is 175km away from the provincial capital Wuhan, 70km away from Huanggang and 32km away from Huangshi. The external traffic of the urban area includes the Beijing-Kowloon Railway and highways to Huanggang, Luotian, Yingshan, Huangshi and Lanxi. The transportation is very convenient.
According to the general regulations, in 2022, the planned population is 100,000; in 2030, the planned population is 140,000, and the built-up area is 15.0 square kilometers.Planning to use rain and sewage diversion system. Set up a trunk pipe to collect the sewage and send it to the sewage treatment plant for treatment. The rainwater pipe network adopts the layout of the decentralized outlet and is laid along the slope. The current scale of the sewage treatment plant in this design is 30,000 tons and the long-term scale is 40,000 tons. The biological treatment process adopted is a three-channel oxidation ditch process, and the effluent meets the national Class I B emission standard. The drawings submitted in this design include: the layout of the sewage pipe network, the layout of the rainwater pipe network, the longitudinal section of the main sewage pipe, the layout plan and elevation layout of the sewage treatment plant, the process diagram of the lifting pump room, the process flow chart of the advection basin, and Sangou Oxidation ditch process map.
Keywords: Yushui Beicheng District; sewage pipe network; rainwater pipe network; sewage treatment; oxidation ditch

2.1原始资料
2.1.1地理位置
浠水北城区位于鄂东长江中游北岸,东径115°00ˊ～115°38ˊ，北纬30°13ˊ～30°49ˊ。城区属丘陵地带，地面高程（黄海高程，下同）为30m至40m之间，浠水河位于北城区南边。
2.1.2气象资料
a.气温
城区属亚热带季风性气候，四季分明，常年主导风向为东南风，光照充足。
年平均气温：           16.0℃
极端最高气温：         41.2℃（1967年8月29日）
极端最低气温：        -12.5℃（1969年1月31日）
月平均最高气温：       29.0℃（7月）
月平均最低气温：       4.0℃（1月）
无霜期（三月上旬至十一月中旬）：253天
年平均日照时数：      1924.5小时
b.降雨量
年平均降雨量：        1320mm
年平均降雨天数：       116天
一日最大降雨量：       267.05mm（1969年6月27日）
年平均降雪天数：        6.6天
年平均蒸发量：        1508.8mm
日最大蒸发量：        235.9mm
c.主要风向
全年主导风向为东南风，年平均大风日数1.6天，年最多大风日数5天，年平均风速0.1m/s，最大风速18m/s。
d.水系
浠水河水文资料不详。据水利局反应，1983年汛期通过城区河段流量为3.4m3/s（为历史比较大汛期年），其上游白莲河上建有四级水电站，均位于县境内。其中距城区30km的白莲河水电站水库为大型水库，库容8~12亿m3，控制流域面积1800平方公里。


目录
第1章 绪论    - 1 -
第2章 设计说明书    - 3 -
2.1原始资料    - 3 -
2.1.1地理位置    - 3 -
2.1.2气象资料    - 3 -
2.2设计流量的确定    - 4 -
2.3污水管网设计说明    - 6 -
2.3.1 确定污水厂的个数和位置    - 6 -
2.3.2 管道定线    - 7 -
2.3.3设计管段划分    - 7 -
2.3.5 各管段设计流量计算    - 7 -
2.3.6 水力计算    - 7 -
2.3.7高程计算    - 8 -
2.3.8管材    - 8 -
2.4 雨水管网设计说明    - 8 -
2.4.1 管道定线    - 8 -
2.4.2各管段汇水面积划分    - 9 -
2.4.3各管段设计流量计算    - 9 -
2.4.4 水力计算    - 10 -
2.4.5雨水管道管材    - 10 -
2.5污水厂工程概况    - 11 -
2.5.1设计规模    - 11 -
2.5.2设计水质    - 11 -
2.5.3地质及风向    - 11 -
2.6污水厂工程概况    - 11 -
2.6.1工艺流程的选择    - 11 -
2.6.2污水处理构筑物设计    - 12 -
2.7污水处理厂的总体布置    - 16 -
2.7.2高程布置    - 16 -
第3章 计算说明书    - 18 -
3.1污水管网设计说明    - 18 -
3.2雨水水管网设计说明    - 18 -
3.3 处理构筑物设计计算    - 18 -
3.3.1 格栅    - 18 -
3.3.2污水提升泵房    - 24 -
3.3.3平流沉砂池    - 27 -
3.3.4 三沟式氧化沟    - 30 -
3.3.5化学除磷    - 37 -
3.3.6加氯消毒设施    - 38 -
3.3.7接触池    - 39 -
3.3.8计量设施    - 40 -
3.3.9污泥处理    - 42 -
3.3.10配水井    - 44 -
3.3.11辅助构筑物的尺寸设计    - 45 -
3.4污水厂高程布置及计算    - 46 -
3.5排水工程总投资估算    - 47 -
第4章 结语    - 50 -
参考文献    - 51 -
附录    - 51 -
