六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

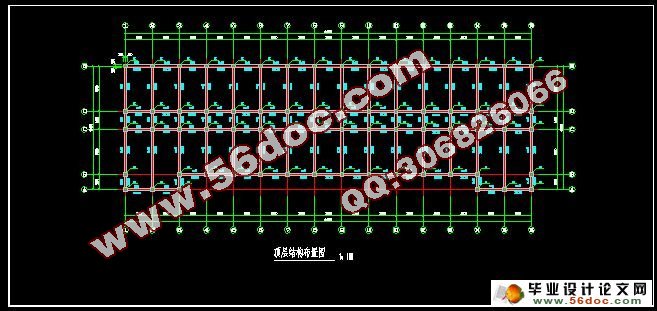

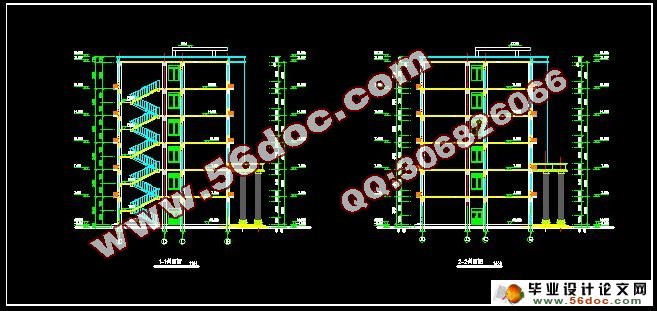

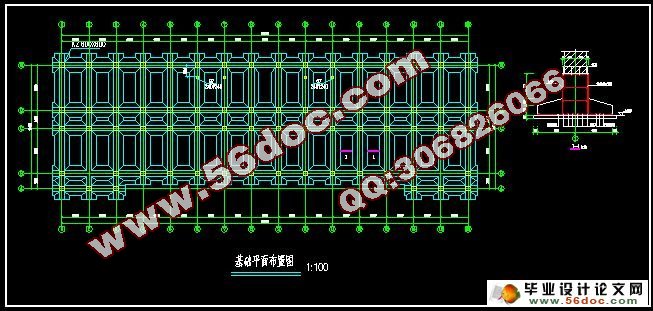

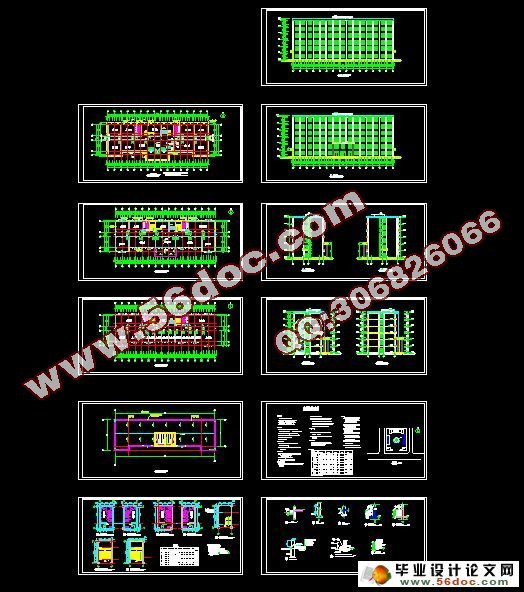

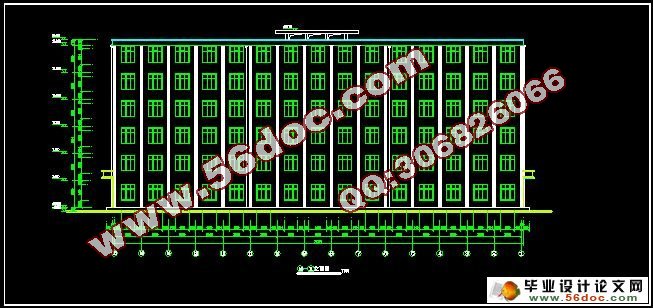

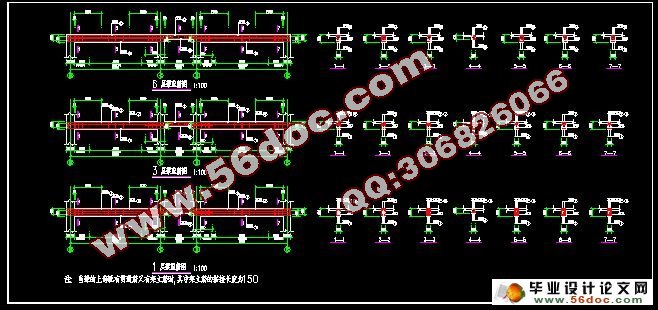

六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)(任务书,计算书27000字,CAD建筑图10张,结构图9张,总平面图1张)
摘 要
本工程为办公楼,采用框架结构,主体为六层,本地区抗震设防烈度为7度,场地类别为II类场地。基本风压0.65KN/M。楼﹑屋盖均采用现浇钢筋混凝土结构。
本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范,认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中横向框架第12轴抗震设计。在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。接着计算竖向荷载(恒载及活荷载)作用下的结构内力。是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板,梯段板,平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算,本设计采用十字交梁基础。
整个结构在设计过程中,严格遵循相关的专业规范的要求,参考相关资料和有关最新的国家标准规范,对设计的各个环节进行综合全面的科学性考虑。总之,适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。

关键词: 框架结构,抗震设计,荷载计算,内力计算,配筋

ABSTRACT
This engineering is comprehensive for the transact building, a framework structure for a six-storey main, in the region earthquake intensity of 7 degrees , site classification as Class III venues. The basic Pressure 0.65 KN/M. Floor roof were using cast-in-place reinforced concrete structure.
The design and implement "practical, security, economic, aesthetic," the design principles. With the architectural design, design seriously consider the influence of the various factors. According to the structural and architectural detail and the overall relationship.
The design of the main structure of the program horizontal framework 12-axis seismic design. In determining the distribution framework, the first layer of representative value of the load, Then use vertex from the displacement method for earthquake cycle, and then at the bottom of shear horizontal seismic load calculation under size, then calculated the level of load under the Internal Forces (bending moment, shear and axial force). Then calculate vertical load (constant load and live load) under the Internal Forces. Identify the most disadvantaged group or an internal force several combinations. Select the best safety results of the reinforcement and Mapping. In addition, the structure of the program indoor staircase design. Completion of the platform boards, boards of the ladder, platform beam component and the reinforcement of internal forces calculation and construction mapping. On the floor reinforcement calculation, this design adoption ten woeds hand over  beam foundation.
The whole structure of the design process, in strict compliance with the relevant professional standard, reference to relevant information and the latest national standards and specifications, and design of the various components of a comprehensive scientific considerations. In short, application, security, economic and user-friendly design is the principle. Design reasonable and workable structure of the program is the construction site of the important basis for the construction.

    KEY WORDS:Frame Structure,Seismic Design ,Load Calculation,  Internal force calculation, Calculation reinforcement


一:设计依据
   1.毕业设计任务书;
   2.国家及地方有关规范及法规。
二:建筑概括
   1.名称:大连交通大学新校区某办公楼设计
2.建筑面积:4740
3.建筑类别:丙类
4.抗震设防烈度:7度
5.耐火等级:三级
6.耐久年限:50年
7.结构形式:钢筋混凝土现浇框架(六层)
8.建设地点:大连市

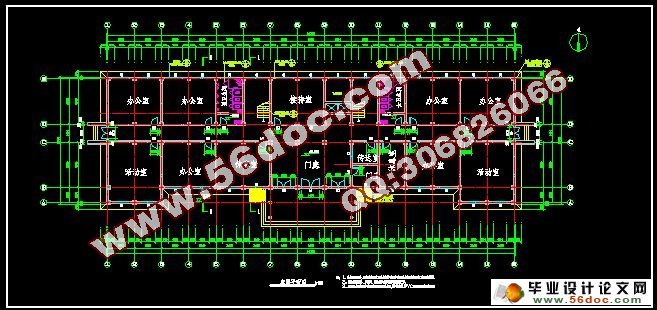

三:建筑平面设计
1.平面形状
   为了增强房屋的整体性,利于抗震,建筑物的平面宜规则,简单,对称。
   2.房间功能划分
   1) 1层为办公楼,传达室,接待室,活动室与值班休息室;
   2) 2—6层为办公室,建议开间3.6m进深6.0m,走廊宽2.4m,要求在二层设一间70  左右计算机房,在三层设一间70  左右的资料室;
   3)楼内布置100  左右会议室,每层布置男女卫生间。出入口,门厅,走廊,楼梯等交通部分,按建筑设计有关规范,规定类设置;
   根据以上的建筑使用功能要求,综合布置如下:
 (1)办公室设计成单间式,并宜设置在朝向较好的位置且相对集中;
 (2)传达室,接待室应靠近使用部门,行政办公建筑的主要入口,这样使用方便且便于管理。
(3)会议室的设置,应考虑所在的层数和距安全出口的位置均应符合防火规范的要求,并应有隔声,吸音和遮光措施,考虑这些方面,本设计将会议室在主楼梯的对面,这样有利于安全疏散。
(4)资料室,应采取防火,防潮,防蛀,防紫外线等措施,地面应不起尘,易清洁的面层,因此在本设计中,将档案室,资料室放在远离厕所的地方且设置于建筑背面。
(5)计算机房应光线充足,通风良好,避免阳光直射及眩光。
(6)打字复印室,考虑到现代办公条件的不断提高,几乎各个办公室都有专用电脑,打字复印室只做一些辅助之用,因此可设计为一个单间,且光线充足,通风良好,避免日晒,因此可将其防于高层端部,减少污染。
(7)厕所,盥洗室设计,厕所距离最远的工作点不应大于50m,应有自然通风,卫生洁具数量应符合系列规定:男厕所所有40人设大便器一具,每三十人设小便器一具;女厕所每20人设大便器一具,洗脸盆每40人设一具,根据此要求,本设计将厕所设于楼梯边,男女卫生间各设大便器4具,布置有前室并设隔墙,不仅显得比较隐蔽,雅观,而且前室还可作为公共交通之间与厕所的缓冲带,既有利于保持卫生,又能减少臭气对公共交通空间的影响。


六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)
六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)
六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)
六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)
六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)
六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)
六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)
六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)
六层4700平米大连大学办公楼设计(建筑图,结构图,总平面图)



目 录
前  言    1
建筑设计说明    2
结构设计说明    8
第1章 工程概况    11
第2章 结构布置及计算简图    13
§2.1结构布置及梁,柱截面尺寸的初选    13
§2.1.1梁柱截面尺寸初选    13
§2.1.2结构布置    16
§2.1.3梁的计算跨度    16
§2.2框架计算简图    17
第3章 荷载计算    18
§3.1荷载计算    18
§3.1.1 屋面及楼面恒荷载计算    18
§3.1.2 梁,柱,墙,门窗重力荷载的计算    19
§3.1.3 墙自重    20
§3.2 梁,柱,墙,板,门窗重力值汇总    22
§3.3 集中于各楼层处重力荷载代表值计算    24
第4章 框架梁柱的线刚度计算    27
§4.1横向框架梁柱的线刚度计算    27
§4.1.1 框架梁柱的线刚度计算    27
§4.1.2 梁柱的线平均刚度比    29
§4.2横向框架梁柱的线刚度计算    30
§4.2.1 框架梁柱的线刚度计算    30
§4.2.2 梁柱的线平均刚度比    31
第5章 横向水平荷载作用下的框架内力和侧移计算    33
§5.1水平地震作用下结构各层的总重力荷载代表值计算    33
§5.1.1水平地震作用下框架侧移验算    33
§5.2水平地震作用下框架内力计算    36
§5.3横向风荷载作用下框架结构内力和侧移计算    41
§5.3.1风荷载标准值    41
§5.3.2风荷载作用下的水平位移验算    43
§5.3.3风荷载作用下的框架结构的内力计算    44
第6章竖向荷载作用下内力计算    48
§6.1框架结构的荷载计算    48
§6.1.1计算单元    48
§6.1.2荷载计算    49
§6.2恒荷载作用下的内力    54
§6.2.2弯矩分配及传递    57
§6.3活荷载作用下框架的内力    59
§6.3.1活载作用下的框架内力    59
§6.4梁端剪力及柱轴力计算    61
第7章 框架结构的内力组合    63
§7.1结构抗震等级    63
§7.2框架内力组合    63
§7.2.1框架结构梁的内力组合    63
§7.2.2框架结构柱的内力组合    72
§7.2.3框架结构柱端组合弯矩设计值的调整    78
§7.2.4柱端剪力值的调整    79
第8章 框架柱正、斜截面配筋计算    84
§8.1框架柱的截面设计    84
§8.1.1框架柱截面设计    84
§8.1.2柱斜截面受弯承载力计算    96
§8.2框架梁的正,斜截面配筋计算    99
§8.2.1正截面受弯承载力计算    99
§8.2.2截面受弯承载力计算    107
第9章板配筋计算    109
§9.1板的配筋    109
§9.1.1设计资料    109
§9.1.2荷载计算    109
§9.1.3板的计算    109
第10章 楼梯计算    117
§10.1楼梯的设计    117
§10.1.1楼梯设计资料    117
§10.2踏步板(TB-1)计算    118
§10.2.1荷载计算    118
§10.2.2内力计算    119
§10.2.3配筋计算    119
§10.3平台板设计    119
§10.3.1荷载计算    119
§10.3.2内力计算    120
§10.3.3配筋计算    120
§10.4平台梁计算    121
§10.4.1荷载计算    121
§10.4.2内力计算    121
§10.4.3正截面承载力计算    122
§10.4.4斜截面承载力计算    123
第11章 雨篷设计    124
§11.1截面设计    124
§11.1.1雨篷尺寸的确定    124
§11.2内力计算    124
§11.2.1抗弯强度计算    124
§11.3配筋计算    126
§11.4雨篷的抗倾覆验算    127
第12章 基础设计    127
§12.1基础形式的确定    129
§12.1.1设计资料    129
§12.1.2基础形式    128
§12.2基础设计    128
§12.2.1基础埋深的确定    128
§12.2.2纵横梁端部外伸长度    128
§12.2.3肋梁高度的确定    128
§12.2.4肋梁宽度的确定    128
§12.2.5基础垫层材料及砼强度等级    128
§12.2.6翼缘高度的确定    128
§12.2.7翼缘底部宽度的确定    129
§12.2.8截面特征值    131
§12.2.9节点荷载分配    132
§12.2.10地基强度验算    134
§12.2.11基础配筋计算    135
第13章 结论    141
致 谢    143
参考文献    144
