五层4252平米生态园林景观有限公司办公楼设计(含建筑图结构图)
无需注册登录,支付后按照提示操作即可获取该资料.

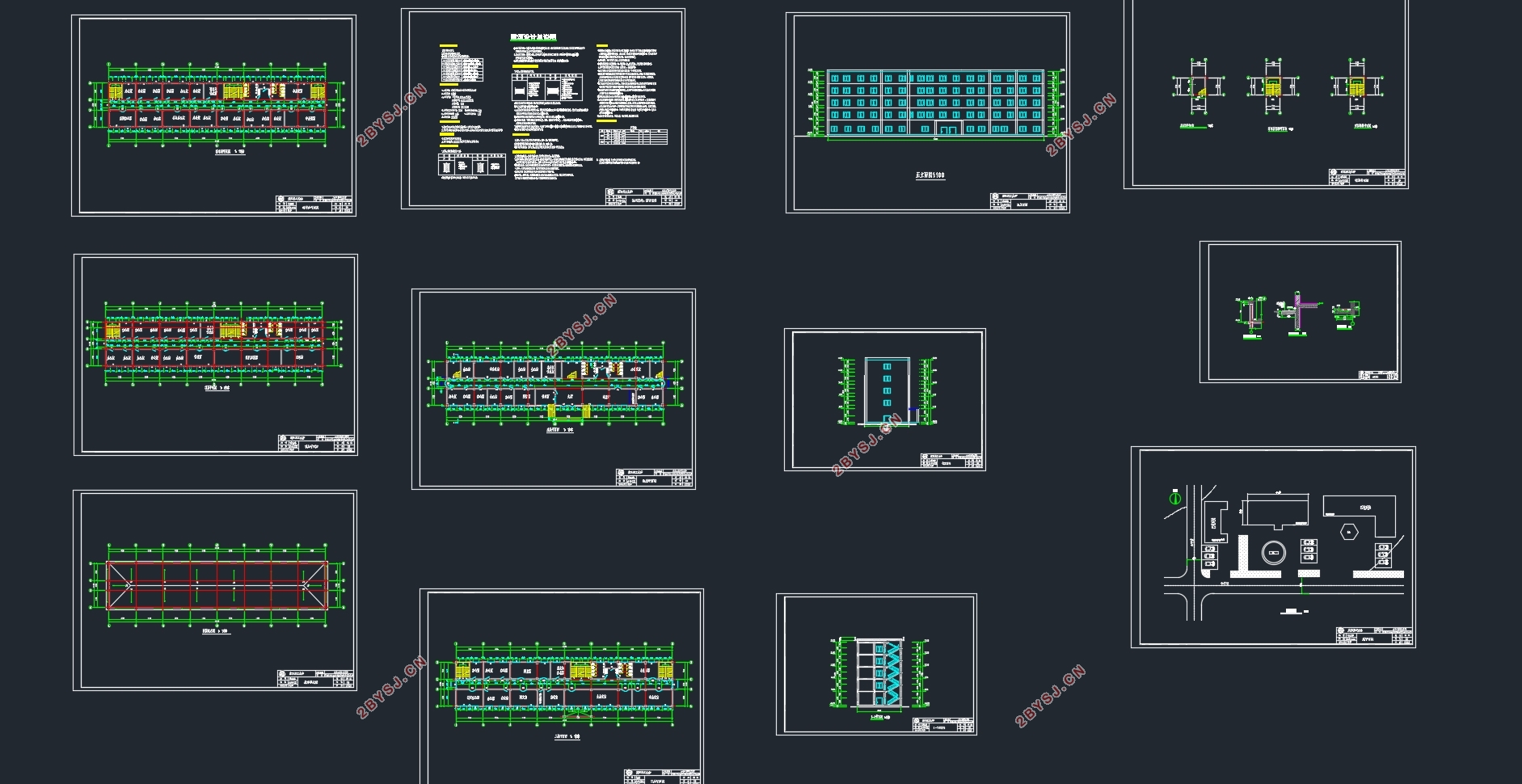

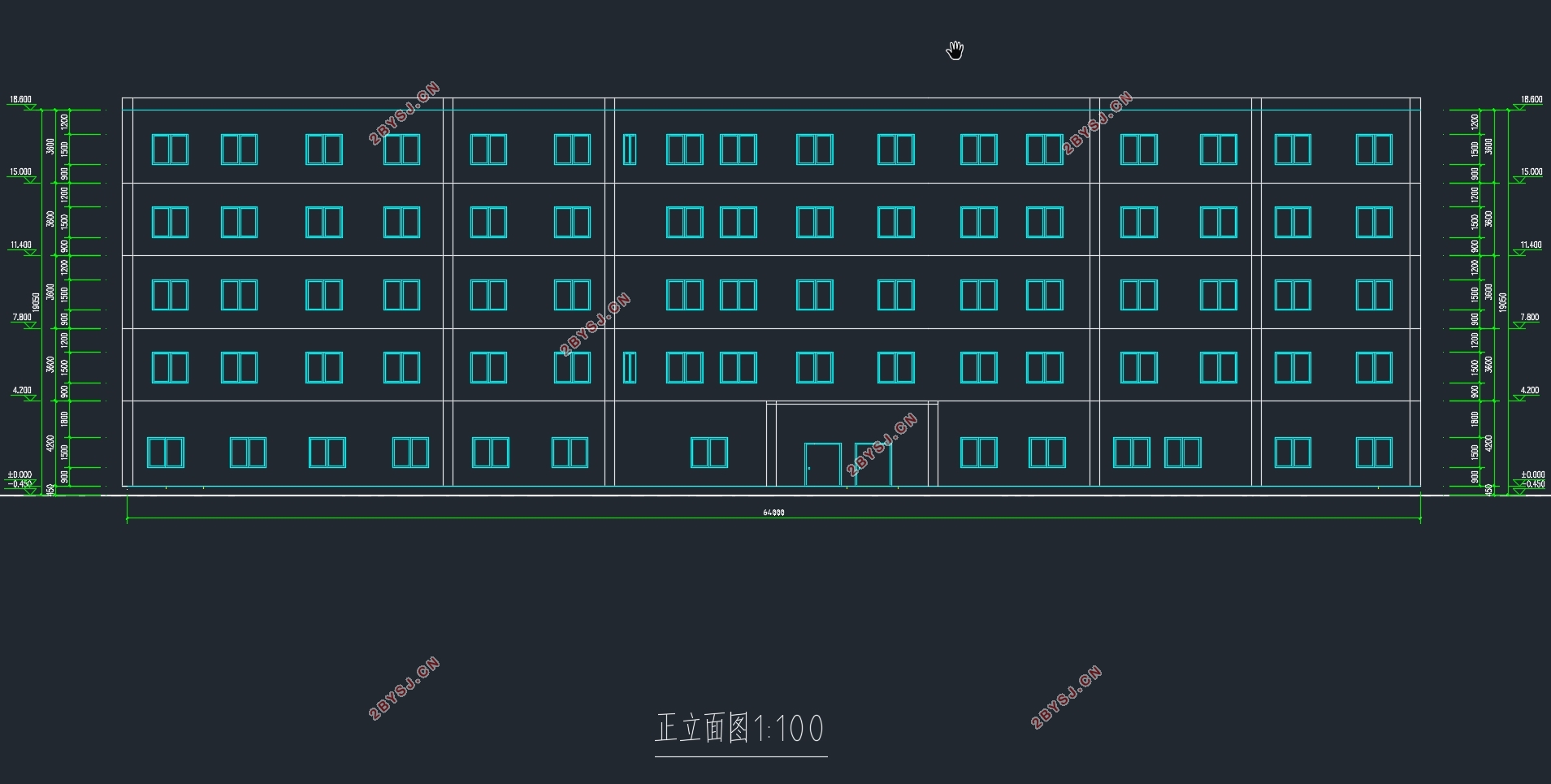

五层4252平米生态园林景观有限公司办公楼设计(含建筑图结构图)(任务书,开题报告,论文计算书25000字,建筑图11张,结构图10张)
1.1 初步设计资料
1、工程名称:安徽万利生态园林景观有限公司办公楼
2、工程概况:本工程是位于安徽省的一家生态园林景观公司的办公楼,为五层框架结构,一—五层均为办公室。建筑高度为18.6m,室内外高差500mm。建筑防火等级为二级,建筑耐火等级为二级,耐久年限为二级。
3、温度:冬季室外温度为 摄氏度。
4、地震烈度:本工程抗震设防烈度为7度。
5、夏季主导风向为东南风,冬季为北风,基本风压0.3kN/m2。
6、雨雪条件:基本雪压 。
7、水文资料:日最大降雨量为 ,年最大降雨量为 ,年最大降雨日数91.3天,土壤标准冻结深度 ,最高地下水位 。
8、地质条件:本工程所在地,自然地坪以下 为粘土层,承载能力为标准值270kPa, 为中密细砂层,承载能力标准值为390kPa,场地类别为二类。
9、材料使用:
混凝土:主要采用 混凝土;
钢筋:纵向受力钢筋采用热轧钢筋 ,其余采用热轧HPB400;
窗:均为塑钢窗, ;
门:木门, 。
1.2 结构选型
1、结构体系选型:按设计要求采用钢筋混凝土现浇框架结构体系。
2、屋面结构:采用现浇混凝土肋型屋盖,屋面板厚 。
3、楼面结构:采用现浇混凝土肋型楼盖,板厚 。
4、楼梯结构:采用钢筋混凝土板式楼梯。
