摘    要
本设计是安徽巴莉甜甜食品有限公司办公楼设计，采用钢筋混凝土六层框架结构。基本的设计内容和方法如下：第一部分是建筑设计，在参观类似建筑并去工地实习之后，根据自身对办公楼建筑的理解进行设计，并绘出建筑施工图；第二部分是结构设计，选取设计中的一榀框架进行结构计算，主要包括恒荷载、活荷载、风荷载、地震荷载以及进行内力组合，为减少错误及保证计算的正确性，用结构力学求解器计算恒荷载、 活荷载作用下结构的内力，并与手算内容进行对比；第三部分即根据内力计算结果对梁、柱、楼梯以及基础进行配筋计算，并绘出结构施工图。
关键词：框架结构；荷载；配筋
Abstract
This design is the design of the office building of Anhui Bari sweet food Co., Ltd., using six storey reinforced concrete frame structure. The basic design contents and methods are as follows: the first part is the architectural design. After visiting similar buildings and going to the worksite practice, the building construction drawings are designed according to their own understanding of the office building, and the construction drawings are drawn. The second part is the structure design, and a frame is selected in the design to carry out the structural calculation, mainly including the constant load. Load, live load, wind load, earthquake load and internal force combination, in order to reduce errors and ensure the correctness of the calculation, the structural mechanics solver is used to calculate the internal forces of the structure under the action of constant load and live load. The third part is based on the calculation results of internal force to the beam, column, staircase and foundation. The reinforcement calculation is carried out, and the construction drawings are drawn.
Keyword：frame structures；load；reinforcement
1.设计说明
1.1 工程概况

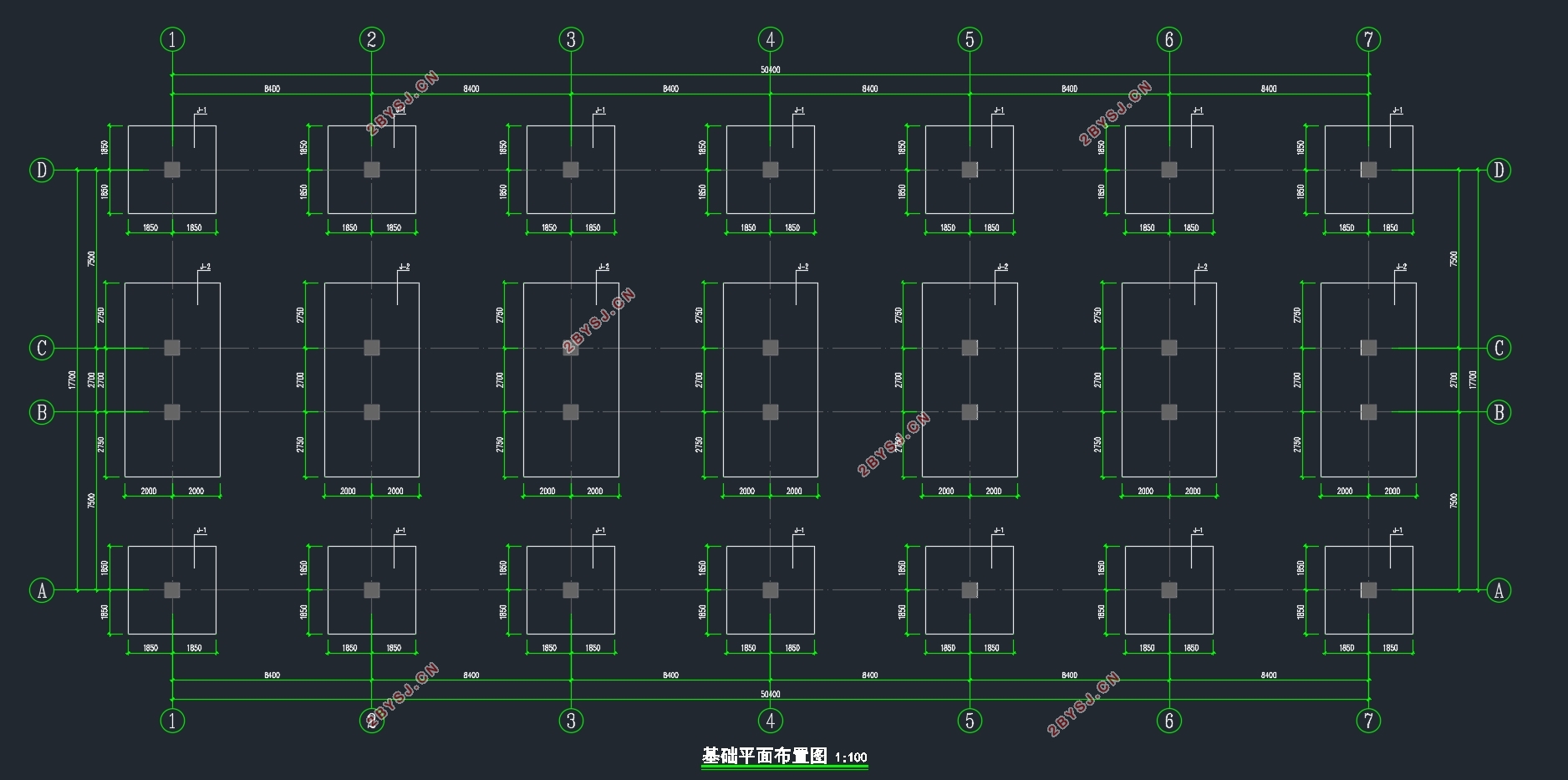

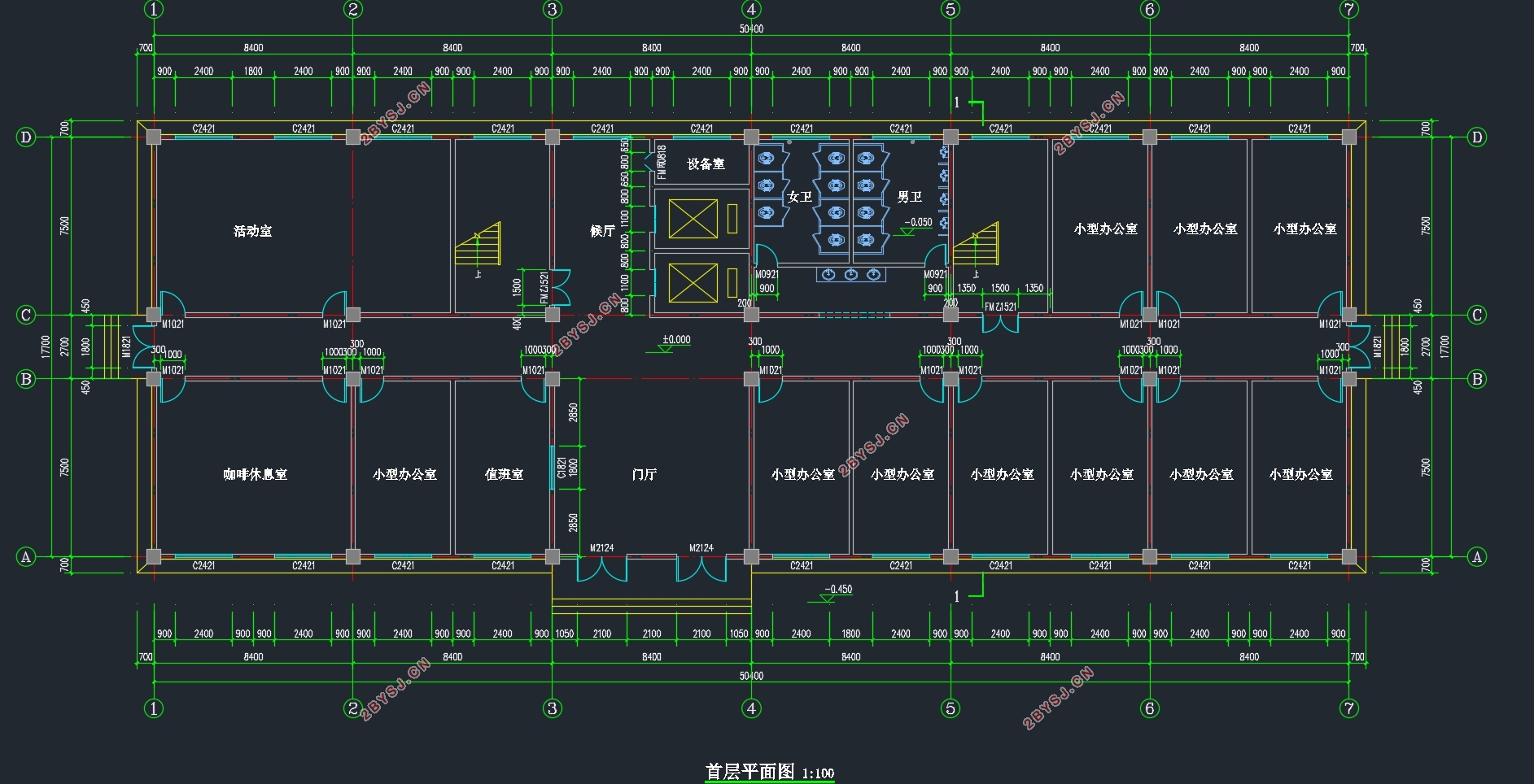

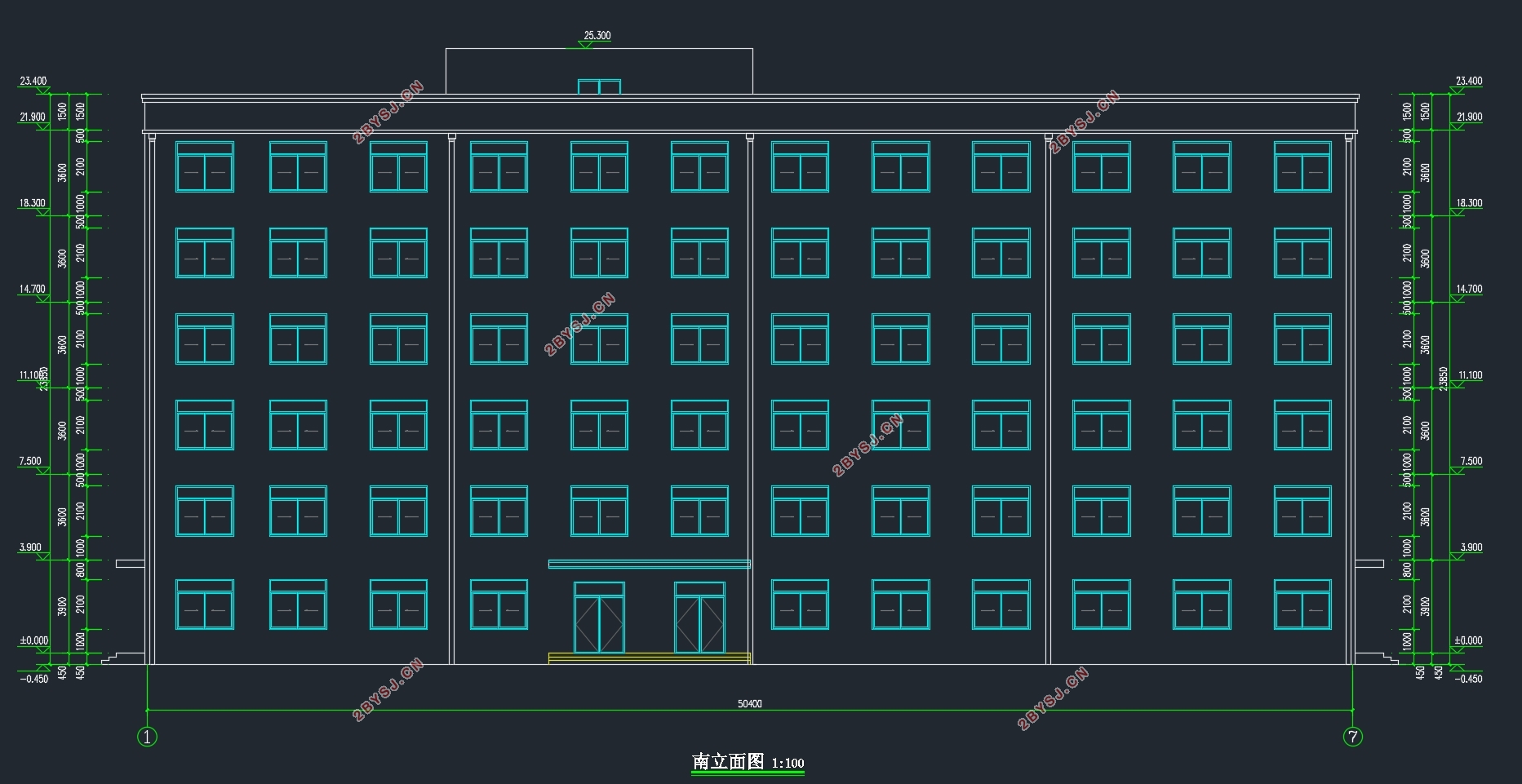

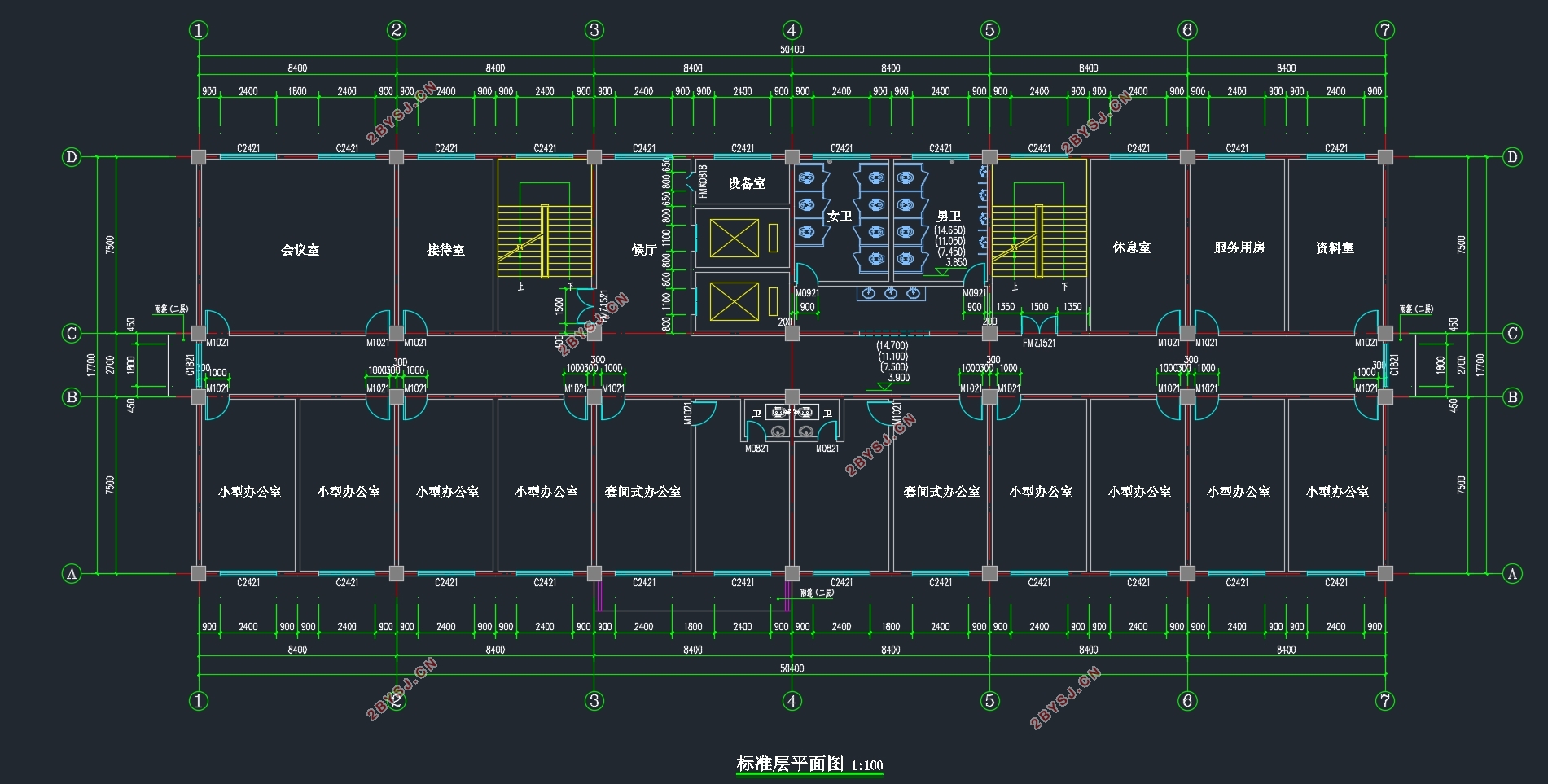

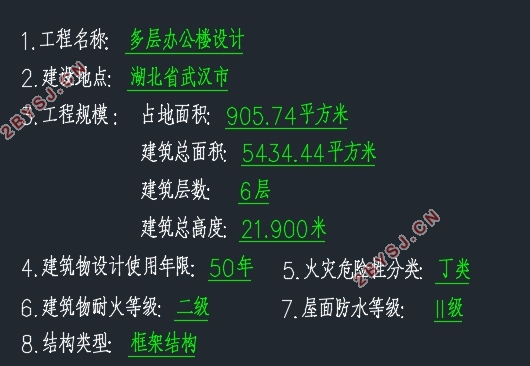

本设计名称：多层办公楼设计
工程拟建地址：武汉市
设计使用年限：50年
房屋建筑结构类型：框架结构
基本风压：0.35kN/m2；地面粗糙类别：B类
基本雪压：0.5kN/m2
建筑抗震设防类别：丙类
抗震设防烈度：6度；地震加速度：0.05g；地震分组：第一组
未修正地基允许承载力：200kPa，场地类别：Ⅱ类
