贵州五层4000平米绿地地产办公楼设计(含建筑图结构图)

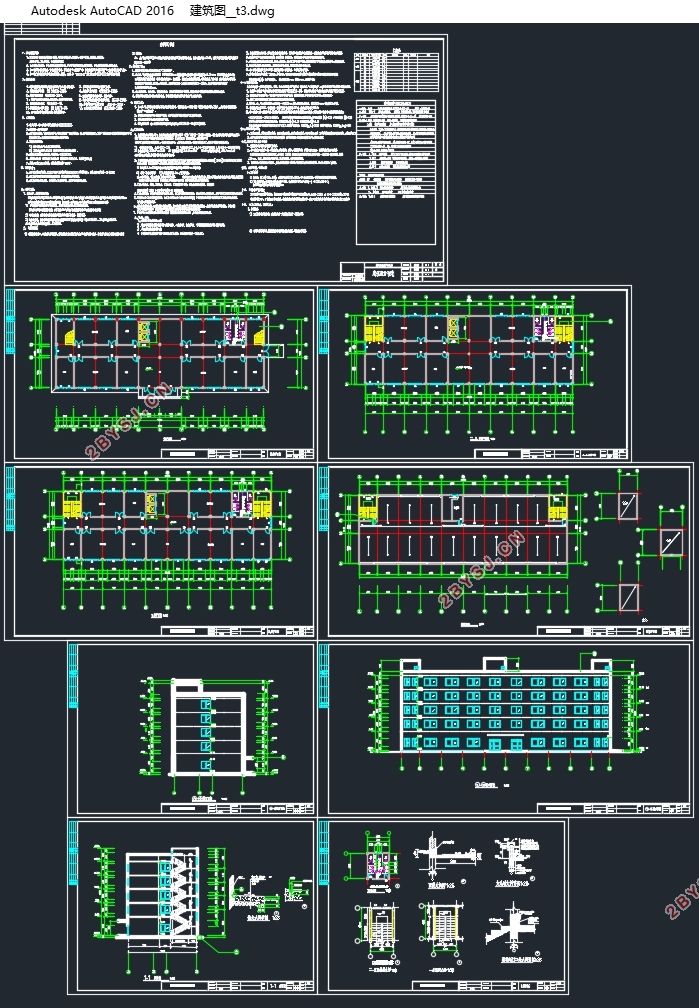

贵州五层4000平米绿地地产办公楼设计(含建筑图结构图)(任务书,开题报告,论文计算书22000字,建筑图8张,结构图10张)
2.1  工程名称
贵州绿地地产办公楼
2.2  工程概况
本建筑物共5层，其中底层的层高为4.4m，其他各层层高均为3.3m，总高度为17.600m，。室外绝对标高为28.5m， 。建筑总面积约为4000m2。建筑配有两个楼梯，一个电梯。其中楼梯间的出屋面高度为3.0m，电梯间出屋面高度为4.2m。
2.3  建筑等级
根据设计要求，并查阅相关规范，此次工程中，建筑物耐久等级，耐火等级，防水等级按一般办公楼选用，均为二级。
2.4  设计荷载
 ，根据《建筑结构荷载规范》基本风压一般为规范确定的50年重现期的风压，但不得小于0.30 kN/m2。本建筑并非对风荷载敏感的结构，无需提高，故直接采用贵州安顺市当地50年一遇的风压值 ,办公楼建筑位于市区，在分类中应当属于有密集建筑群的城市市区，故地面粗糙度取为C类。
2.5  抗震设防
本工程为办公楼，使用时人员较多， 。建筑地点为贵州安顺市，查阅抗震规范可以确定抗震设防烈度为6度，在实际计算时可以不进行抗震计算，但在本设计中仍然考虑了抗震情况。 ，设计地震分组为第一组， ， 。
2.6  气象资料
（1）主导风向： ：东北风。
（2）风速：年平均风速2.4m/s。
（3）气温：年平均温度约14℃。， 21.9， 4.3℃，最高 为34.3℃，最低 为-7.6℃。
（4）相对湿度：年平均湿度80％。


目录
第1章 绪论    1
第2章 设计资料    2
2.1  工程名称    2
2.2  工程概况    2
2.3  建筑等级    2
2.4  设计荷载    2
2.5  抗震设防    2
2.6  气象资料    3
2.7  地质资料    3
2.8  材料选用    3
第3章 结构选型    5
3.1  柱网布置    5
3.2  框架结构承重方案的选择    7
3.3  计算单元选取    7
3.4  梁、柱截面尺寸的初步估计    7
3.4.1  梁截面初选    7
3.4.2  柱截面初选    8
第4章 侧移刚度的计算    9
4.1  梁线刚度ib的计算    9
4.2  柱线刚度ic的计算    9
4.3  相对线刚度计算    9
第5章 荷载作用下内力计算    11
5.1  恒荷载标准值计算    11
5.2  活荷载标准值的计算    13
5.3  竖向荷载下框架受荷总图    14
5.4  风荷载计算    18
5.4.1  集中风荷载计算    18
5.4.2  风荷载作用下的位移计算    20
5.5  水平地震荷载计算    22
5.5.1  重力荷载代表值的计算    22
5.5.2  水平地震作用力的计算（基底剪力法）    23
5.5.3  水平地震作用下框架的侧移验算    25
第6章 内力计算    26
6.1  恒荷载作用下框架的内力    26
6.2  活荷载作用下框架的内力    32
6.3  风荷载作用下框架内力计算    37
6.4  水平地震作用下框架内力计算    41
第7章 荷载和内力组合    47
7.1  梁的内力组合    49
7.1.1   梁的内力组合计算    49
7.1.2   框架梁组合的剪力设计值    56
7.1.2.1  确定     56
7.1.2.2  梁的计算跨度    56
7.1.2.3  梁的剪力设计值    57
7.2  柱的内力组合表    57
7.2.1  柱的内力组合计算    57
7.2.2  柱的剪力设计值    63
第8章 框架梁、柱配筋    64
8.1  框架横梁配筋    64
8.1.1  框架横梁正截面配筋计算    64
8.1.2  框架横梁斜截面配筋计算    67
8.2  框架柱配筋    68
第9章 双向板计算    75
9.1 荷载设计值    77
9.2 内力计算    77
第10章 楼梯设计    83
10.1  设计参数    83
10.2  踏步板（TB-1）计算    85
10.3  楼梯斜梁的计算    86
10.4  平台梁计算    87
10.5  平台板计算    88
第11章 基础设计    90
11.1  地基基础设计等级    90
11.2.1  确定A柱基底尺寸    90
11.2.2  地基承载力验算    91
11.2.3基础受冲切承载力验算    91
11.2.4  基础底板配筋计算    92
11.3.1  确定B柱基底尺寸    94
11.3.2  地基承载力验算    94
11.3.3  基础受冲切承载力验算    95
11.3.4  基础底板配筋计算    96
第12章 PKPM电算结果与手算对比    100
结论    101
致谢    102
参考文献    103
