六安五层4000平米天一办公大楼设计(含建筑图结构图)
无需注册登录,支付后按照提示操作即可获取该资料.

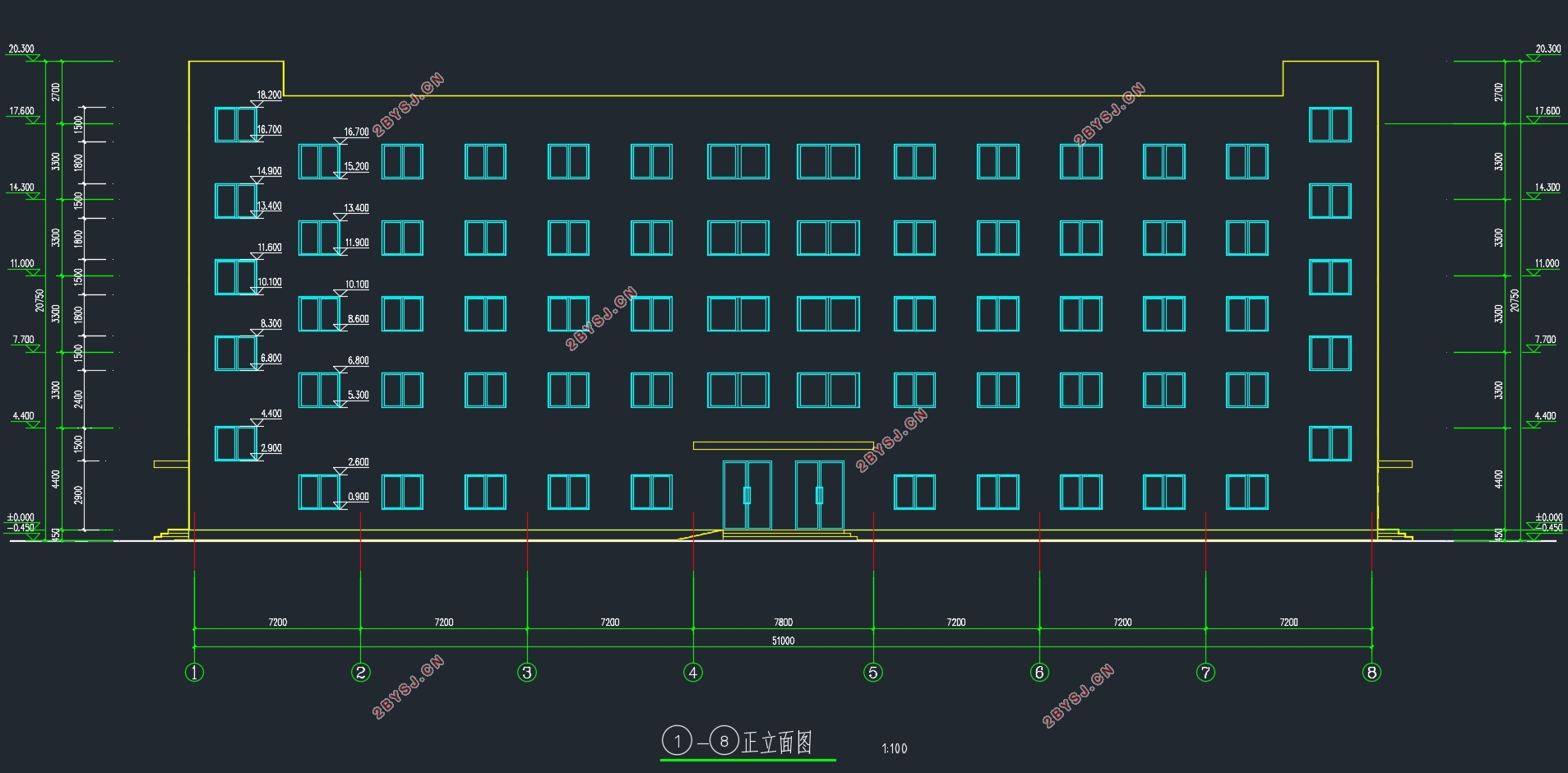

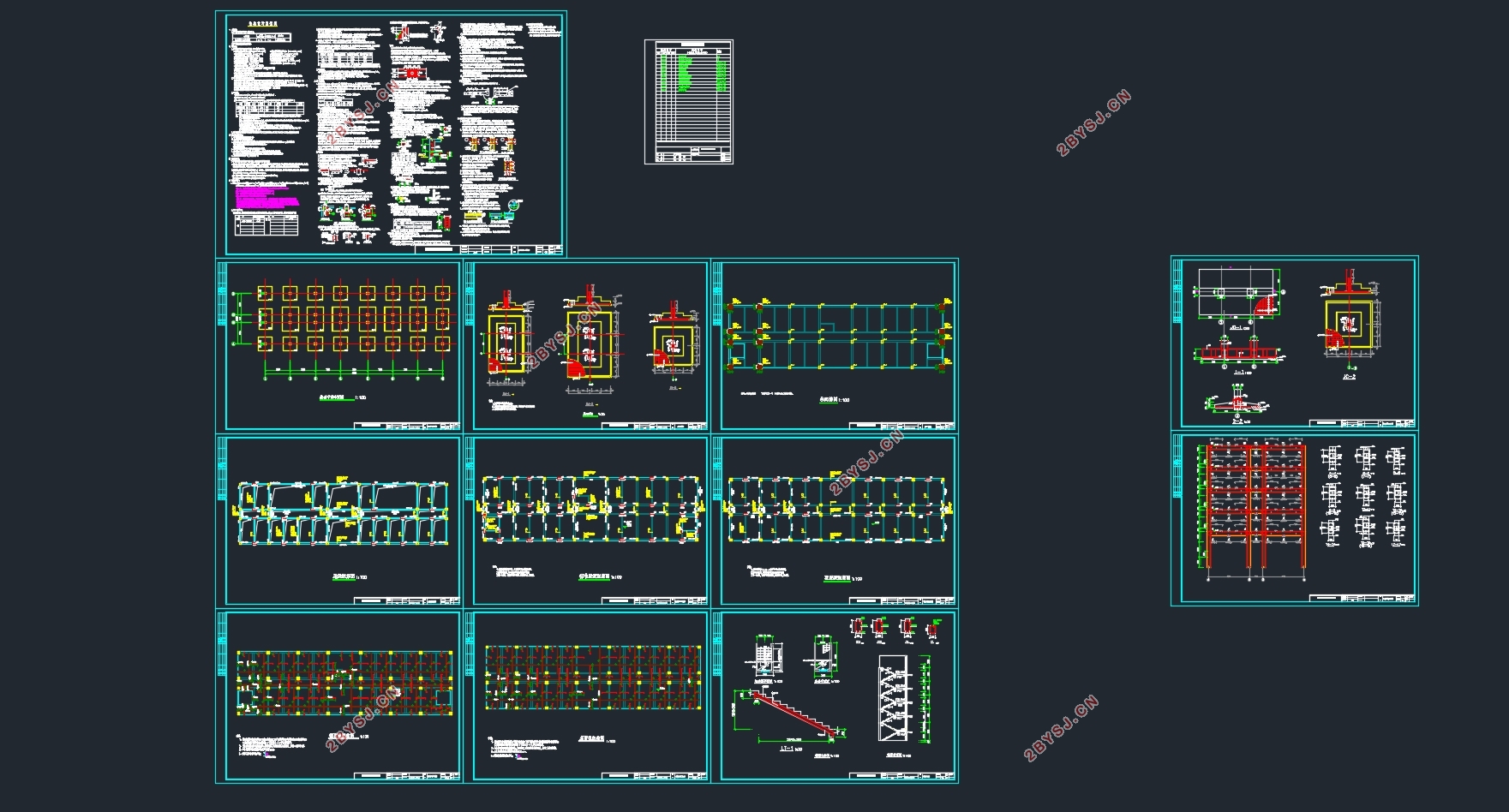

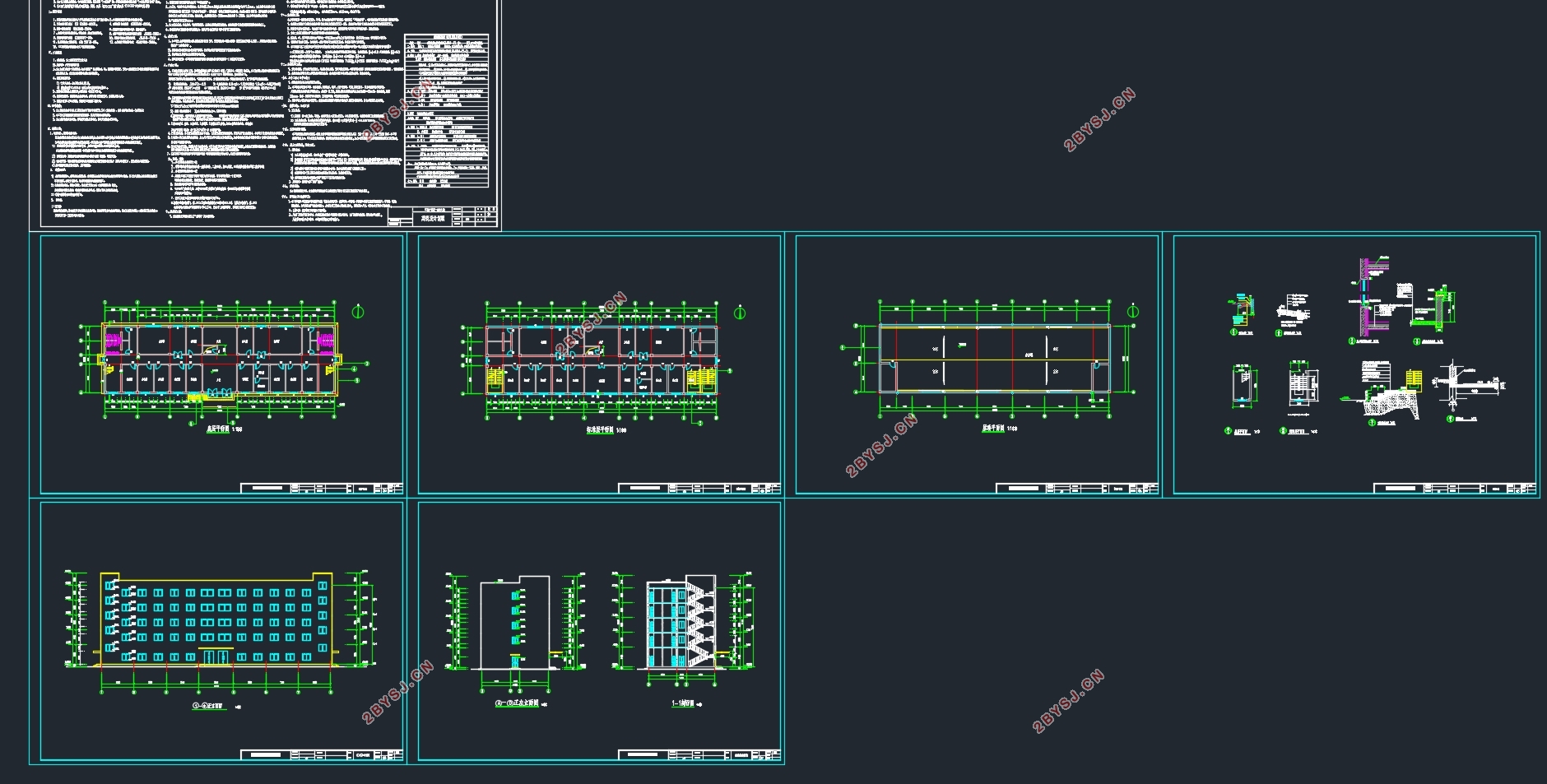

六安五层4000平米天一办公大楼设计(含建筑图结构图)(任务书,开题报告,论文计算书22000字,建筑图6张,结构图11张)
本次选题为天一办公大楼设计，分为建筑设计和结构设计两个部分。其中建筑部分包括平立剖面设计，结构部分包括计算单元的选取，柱网布置，梁柱截面初选，侧移刚度的计算，荷载作用下的内力计算以及楼梯及基础设计几大部分组成。本次设计的手算任务为挑选出具有代表性的一榀框架进行内力计算以及荷载组合，最后使用PKPM软件进行建模验算。本次毕业设计巩固了大学期间所学习到的理论知识，并能结合理论所学解决建筑工程设计与施工中的实际问题。熟悉建筑结构设计中的常用规范，以及掌握建筑设计软件cad，结构设计软件PKPM的性能及其操作方法，提高自己的工作技能。
1.1 设计选题
六安天一办公大楼设计
1.2 工程概况
建筑共5层，底层4.4m，其余各层3.3m。室外绝对标高为28.5m，室内外高差为0.45mm，底层室内设计标高±0.000。
1.3 建筑等级
建筑物耐久等级为二级，耐火等级为二级，防水等级为二级。
1.4 地质资料
表1.1场地地层条件
编号 土质 土层深度
（m） e
1 杂填土 0.3-0.5 17 80
2 粘土层 0.5-1.5 20 150
3 卵石层 4-5 21 10 210
4 淤泥粘土 2.5-3.0 90
5 砂夹卵石层 190
1.5 气候特征
（1）气温：大部分地区多年平均气温为14.6℃～15.6℃，白东北向西南随地势抬高而递减。
（2）风向、风速：全市风向，冬季以偏北风为主，夏季以偏南风为主，春、秋两季是风向转换季节，全年最多风向为偏东风，年平均风速为3.2～3.4米/秒。
1.6 设计荷载
基本风压：0.50kN/m2，采用50年一遇的风压值 ,地面粗糙度C类。
基本雪压：0.35kN/m2， 采用50年一遇的雪压值。
1.7 抗震设防
本工程建筑抗震设防类别均为乙类,抗震设防烈度7度,设计基本地震加速度值为0.10g,设计地震分组为第一组,场地土类型为中软场地土,建筑场地类别为II类,建筑的设计特征周期为0.35s。
第2章 结构选型
本设计选题为办公大楼，办公楼对平面布置要求具有一定的灵活性，且本建筑高度不大，为5层17.6m，故采用钢筋混凝土现浇框架结构体系。屋面楼面选取现浇钢筋混凝土肋梁楼盖，楼板厚以及屋面板厚选取为120mm，楼梯采用钢筋混凝土梁式楼梯。
目录
第1章 设计资料 2
1.1 设计选题 2
1.2 工程概况 2
1.3 建筑等级 2
1.4 地质资料 2
1.5 气候特征 2
1.6 设计荷载 3
1.7 抗震设防 3
第2章 结构选型 3
2.1柱网布置 3
2.2计算单元的选取 4
2.3梁柱截面尺寸的初步估算 5
2.3.1梁柱的材料选择 5
2.3.2梁截面尺寸的初步估算 5
2.3.3柱截面尺寸的初步估算 5
第3章 侧移刚度的计算 6
3.1梁的线刚度计算 6
3.2柱的线刚度计算 6
3.3相对线刚度计算 6
第4章 荷载计算 7
4.1恒荷载标准值计算 7
4.2活荷载标准值计算 9
4.3竖向荷载下框架受荷 9
4.3.1 A—B轴间框架梁（C—D轴间框架梁） 10
4.3.2 B—C轴间框架梁 10
4.3.3 A或D轴柱纵向集中荷载的计算 10
4.3.4 B或C轴柱纵向集中荷载的计算 11
4.4 风荷载计算 12
4.4.1 风荷载计算 13
4.4.2 风荷载作用下的位移验算： 13
4.5 地震荷载计算 15
4.5.1 各层重力荷载代表值计算 15
4.5.2水平地震作用力的计算（基底剪力法） 16
4.5.3 水平地震作用下框架的侧移验算 17
第5章 恒荷载作用下内力计算 18
5.1 节点分配系数计算 18
5.2 梁的固端弯矩 18
5.3框架柱纵向集中荷载在柱端产生的弯矩 19
5.4弯矩分配 19
5.4.1固端弯矩第一次分配 19
5.4.2 节点不平衡弯矩二次分配 20
5.5 恒荷载作用下框架内力图 21
第6章 活载作用下的内力计算 26
6.1 计算分配系数 26
6.2 梁的固端弯矩 26
6.3框架柱纵向集中荷载在柱端产生的弯矩 26
6.4 活荷载作用下框架内力计算 27
6.4.1固端弯矩第一次分配 27
6.3.2 节点不平衡弯矩二次分配 28
第7章 风荷载、地震荷载作用下的内力计算 33
7.1风荷载作用下内力计算（D值法） 33
7.1.1 框架柱反弯点计算 33
7.1.2框架柱端的剪力弯矩及梁端的弯矩计算 34
7.1.3 框架梁端剪力及柱轴力计算 35
7.2水平地震作用下内力计算（D值法） 37
7.2.1 框架柱反弯点计算 37
第八章 荷载与内力组合 42
8.1 梁截面弯矩调幅 42
8.2内力组合 43
8.2.1 组合方法 43
8.2.2 梁内力组合计算 44
8.2.3梁端剪力设计值计算 50
8.2.4柱的内力组合计算 50
8.2.5柱截面剪力设计值计算 59
第九章 配筋计算 60
9.1 材料选择 60
9.2梁配筋计算 60
9.2.2梁斜截面配筋计算 62
9.2.3裂缝宽度验算 64
9.3柱配筋计算 66
9.3.1柱轴压比验算 66
9.3.2截面尺寸复核 67
9.3.3正截面受弯承载力计算 67
9.3.4斜截面受弯承载力计算 71
9.3.5柱裂缝宽度验算 71
第10章 整体式双向板肋梁楼盖设计 72
10.1 设计资料 72
10.2 荷载计算 72
10.2.1楼面均布恒荷载计算 72
10.2.2 活荷载计算 72
10.2.3 荷载合计 72
10.3 内力计算（按塑性理论计算） 72
10.3.1 双向板内力计算 74
10.3.2单向板计算 74
10.4 配筋计算 75
10.4.1楼盖双向板配筋计算 75
10.4.2楼盖单向板配筋计算 75
第11章 整体式双向板肋梁屋盖设计 76
11.1 设计资料 76
11.2 荷载计算 76
11.2.1屋面均布恒荷载计算 76
11.2.2 活荷载计算 76
11.2.3 荷载合计 76
11.3 内力计算（按塑性理论计算） 76
11.3.1 双向板内力计算 76
10.3.2单向板计算 77
11.4 配筋计算 77
11.4.1楼盖双向板配筋计算 77
11.4.2楼盖单向板配筋计算 78
第12章 楼梯设计 79
12.1设计参数 79
12.2梯段板计算 79
12.2.1梯段板荷载计算： 79
12.2.2 内力计算 80
12.2.3配筋计算 80
12.3 平台板计算 80
12.3.1 确定板厚 80
12.3.2 荷载计算 81
12.3.3 内力计算 81
12.4 平台梁设计 81
12.4.1 荷载计算 81
12.4.2 内力计算 81
12.4.3 配筋计算 82
第13章 柱下独立基础设计 83
13.1地基基础设计等级 83
13.2基本概况 83
13.3 A、D轴柱下独立基础设计 83
13.3.1材料强度 83
13.3.2 荷载设计值 83
13.3.3 初步确定基底尺寸 83
13.3.4基础抗冲切验算 85
13.3.5 地基承载力抗震验算 86
13.3.6 地基变形验算 86
13.3.7 配筋计算 86
13.4 B、C柱联合基础设计 88
13.4.1 材料选择 88
13.4.2 确定基础尺寸 88
13.4.3 梁的弯矩和剪力计算（采用倒梁法） 89
13.4.4 梁板部分计算 90
13.4.5 肋梁部分计算 90
14章 PKPM电算与手算差别分析 92
结论 93
参考文献 94
