40+60+40m三跨变高度连续梁桥第二联设计与计算(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

40+60+40m三跨变高度连续梁桥第二联设计与计算(含CAD图)(开题报告,外文翻译,论文说明书14000字,CAD图16张)
摘  要

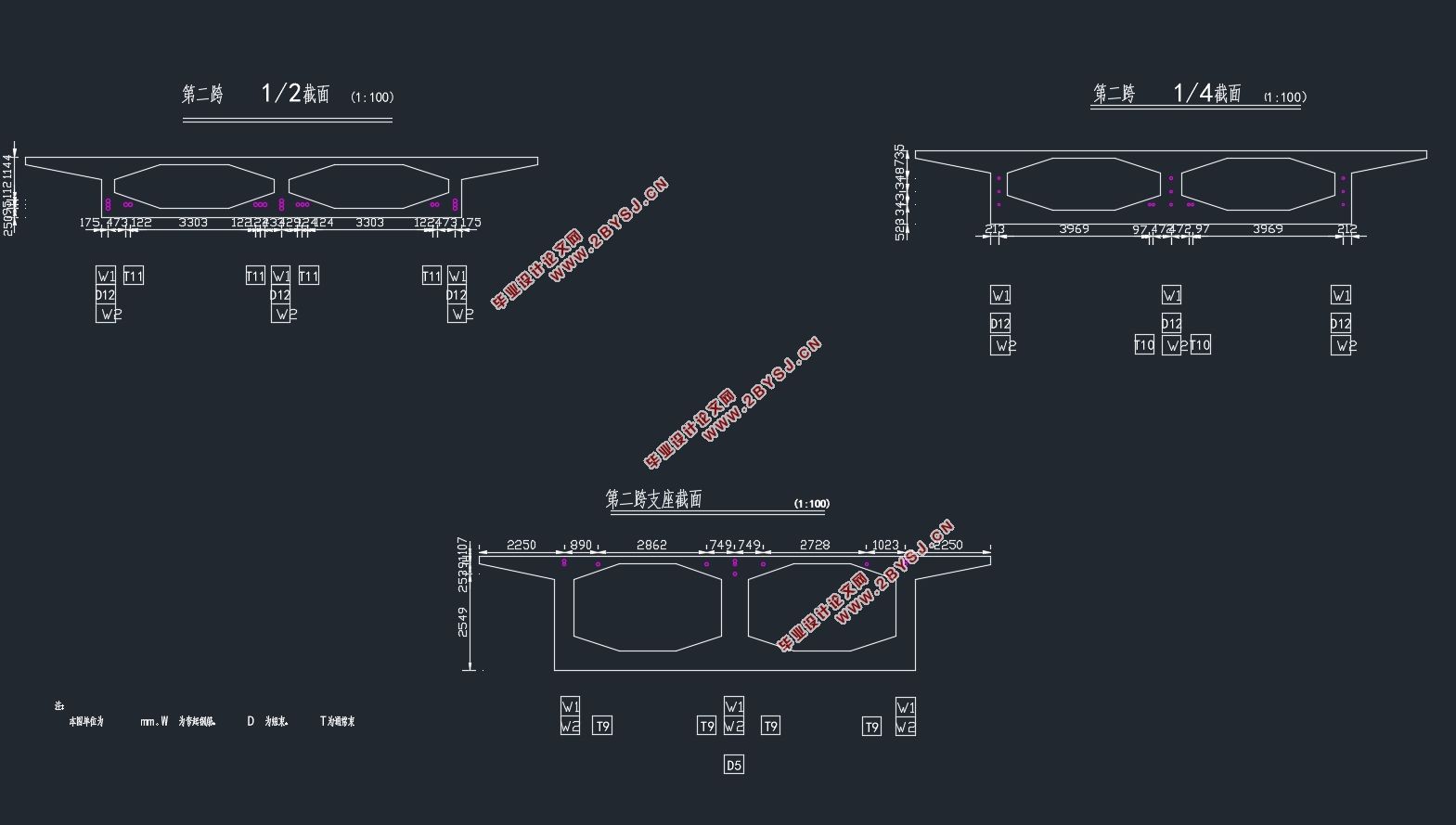

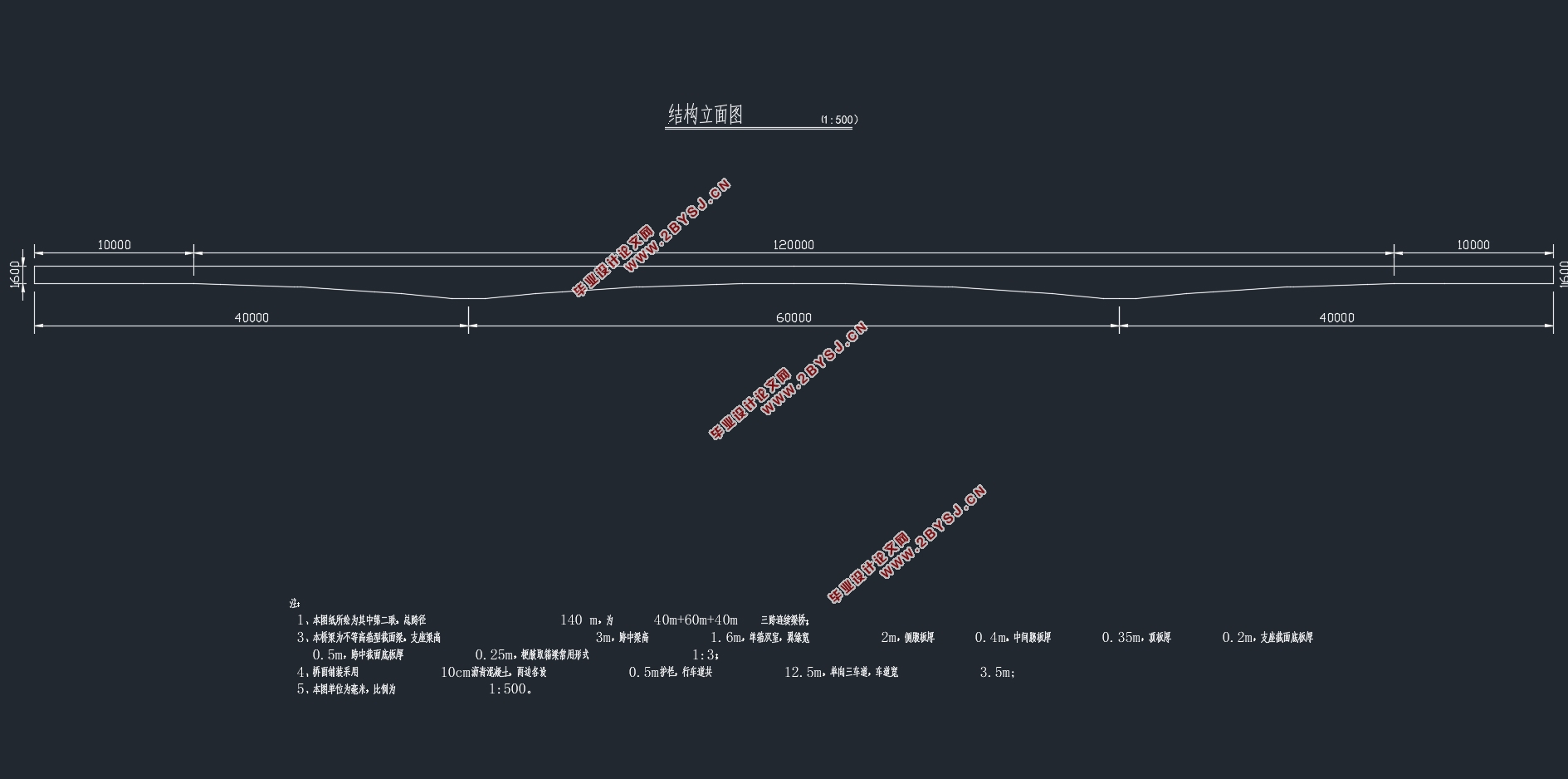

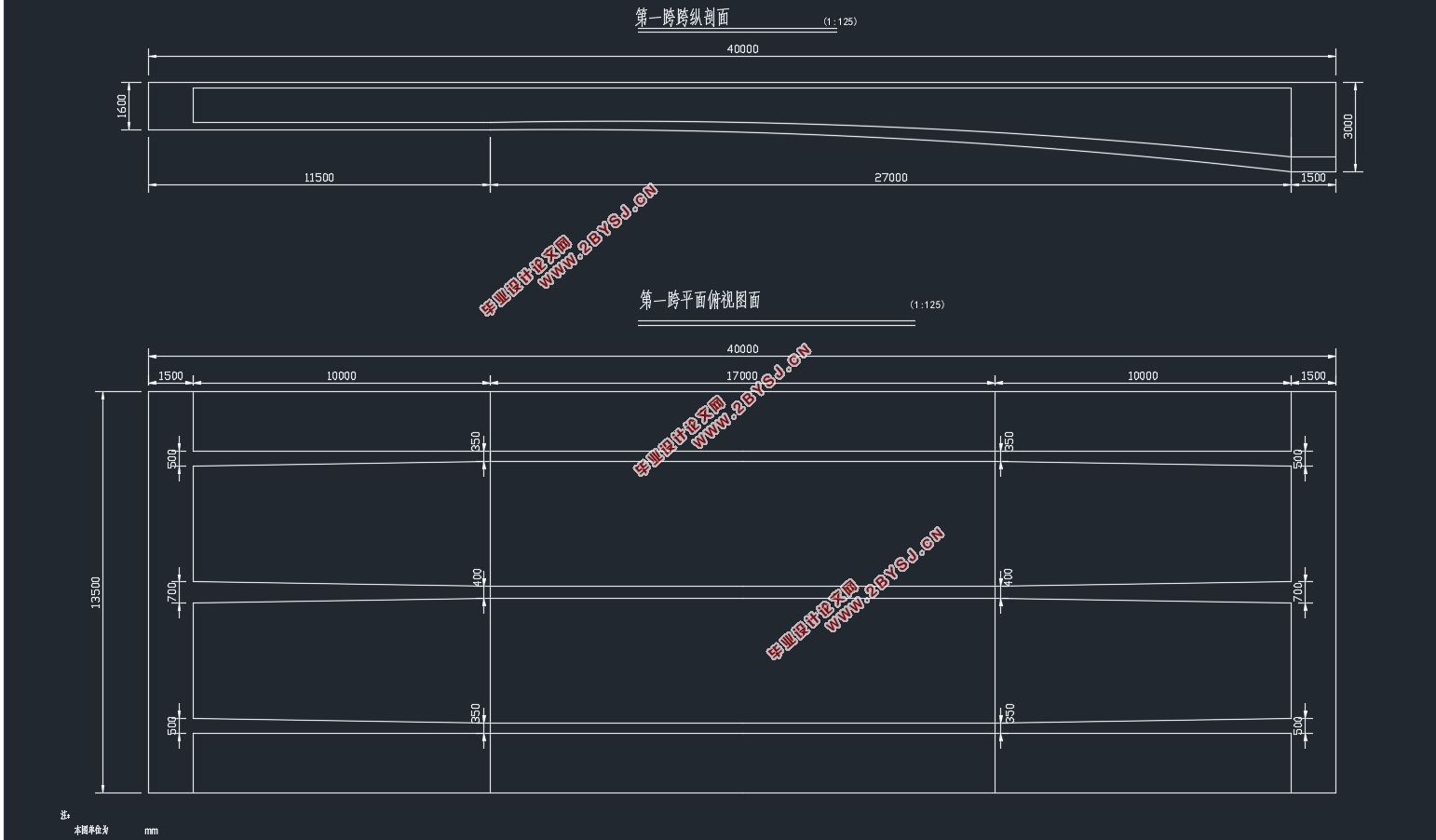

本设计为某连续梁桥的第二联,全长140米。初步方案拟定为40+60+40m的三跨变高度连续梁桥,根据桥面宽度和连续梁桥的受力特点,截面形式选择单箱双室,并拟定了箱梁各细部尺寸。然后,分别进行了箱梁自重、二期恒载、汽车作用、温度次内力和支座沉降次内力的计算,接着对上述内力,进行了荷载组合,包括基本组合、短期效应组合和长期效应组合。根据短期效应组合进行了桥跨结构的配筋设计,并完成了各项预应力损失的计算。最后,对结构进行承载力验算和使用阶段的正应力和主应力验算,验算结果表明,设计满足要求。上部结构设计与计算完成后,根据支反力的大小,进行了支座设计和下部结构的初步设计。
关键词:设计  连续梁桥  不等跨 变高度 全预应力
A continuous beam bridge design and calculation of the second joint
Abstract
The design for a continuous girder bridge in the first couplet, a total length of 140meters. Preliminary plan of 40+ 60+ 40m three span variable height of continuous beam bridge, according to the width of the deck and continuous girder bridge, cross section form selection of single box and two rooms, and worked out the detailed size of box beam. Then, were settlement calculation of box girder deadweight, two dead load, car function, temperature secondary internal force and secondary internal force, and then the internal force, the load combinations, including the basic composition, short-term effect and long-term effect combination combination. According to the short term effect of combination of bridge structure reinforcement design, and completed the prestressing loss calculation. Finally, the structure bearing capacity checking and using stage of normal stress and principal stress calculation, calculation results show that, the design meets the requirements. The structure design and calculation is completed, according to support reverse force, the design of support and lower structural preliminary design.
Key words: Design;Continuous beam bridge;Unequal span variable height;Full prestressed concrete
2.1 概述
本设计是设计连续梁桥共500米,本人负责第二联的设计与计算。
2.2 主要技术标准及要求
1、桥梁线形布置:平曲线半径R=∞,竖曲线半径R=∞;
2、汽车作用:公路-Ⅰ级;
3、设计车速:60公里/小时;
4、桥面宽度:13.5m(0.5m防撞护栏+12.5m行车道+0.5m防撞护栏);
5、桥跨结构拟采用全预应力混凝土结构,基础根据地质情况采用桩基础;
6、桥位地形图,见附图;
7、桥面铺装:采用10cm沥青混凝土;
8、施工方式:满堂支架现浇混凝土施工;
9、支座位移:边支座下沉5毫米,中支座下沉5毫米;


40+60+40m三跨变高度连续梁桥第二联设计与计算(含CAD图)
40+60+40m三跨变高度连续梁桥第二联设计与计算(含CAD图)
40+60+40m三跨变高度连续梁桥第二联设计与计算(含CAD图)
40+60+40m三跨变高度连续梁桥第二联设计与计算(含CAD图)


目录
摘  要    I
A continuous beam bridge design and calculation of the second joint    II
Abstract    II
第一章  绪论    1
1.1 预应力梁桥的简述    1
1.2 毕业设计的目的与意义    3
第二章 设计计算基本资料    4
2.1 概述    4
2.2 主要技术标准及要求    4
2.3 设计依据    4
2.4 主要材料    4
第三章 初步尺寸拟定    6
3.1桥梁纵断面设计    6
3.1.1桥梁总跨径的确定    6
3.1.2桥梁的分孔    6
3.1.3桥道高程的确定    7
3.2桥梁横断面设计    7
3.3平面布置(桥面构造与布置)    8
第四章 荷载组合    10
4.1荷载内力计算(MIDAS建模)    10
4.1.1恒载计算    10
4.1.1.1自重    10
4.1.1.2铺装    11
4.1.1.3支座沉降    12
4.1.2活载计算    13
4.1.2.1移动荷载    13
4.1.2.2温度荷载    15
4.2荷载组合    17
4.2.1基本组合(用于承载能力极限状态计算)    17
4.2.2短期组合(用于正常使用极限状态计算)    17
4.2.3长期组合(用于正常使用极限状态计算)    18
4.2.4作用项及各项系数取值,见表4-2-1。    18
4.2.5荷载组合结果汇总    18
第五章  预应力钢束的估算与布置    21
5.1计算原则    21
5.2 材料性能参数    21
5.3预应力钢筋数量的确定及布置    21
第六章  截面几何性质计算    24
6.1截面几何性质计算    24
第七章预应力损失计算    26
7.1摩阻损失σl1    26
7.2锚具变形损失σl2    27
7.3分批张拉损失σl4    29
7.4钢筋应力松弛损失σl5    31
7.5混凝土收缩徐变损失σl6    31
7.6预应力损失组合    33
第八章承载能力极限状态验算    34
8.1跨中截面正截面承载力计算    34
8.2斜截面承载力计算    34
第九章正常使用极限状态验算    36
9.1全预应力混凝土构件抗裂性验算    36
9.1.2斜截面抗裂性验算    36
9.2挠度变形验算    38
9.2.1使用阶段挠度计算    38
第十章持久状况应力验算    40
10.1跨中截面混凝土法相正应力验算    40
10.2(变截面)斜截面主压应力验算    41
第十一章短暂状况应力验算    43
第十二章下部结构方案设计    44
12.1下部尺寸拟定    44
毕业设计总结    48
参考文献    49
致谢    50
