六层4800平米常衡集团办公大楼的设计(建筑图结构图)

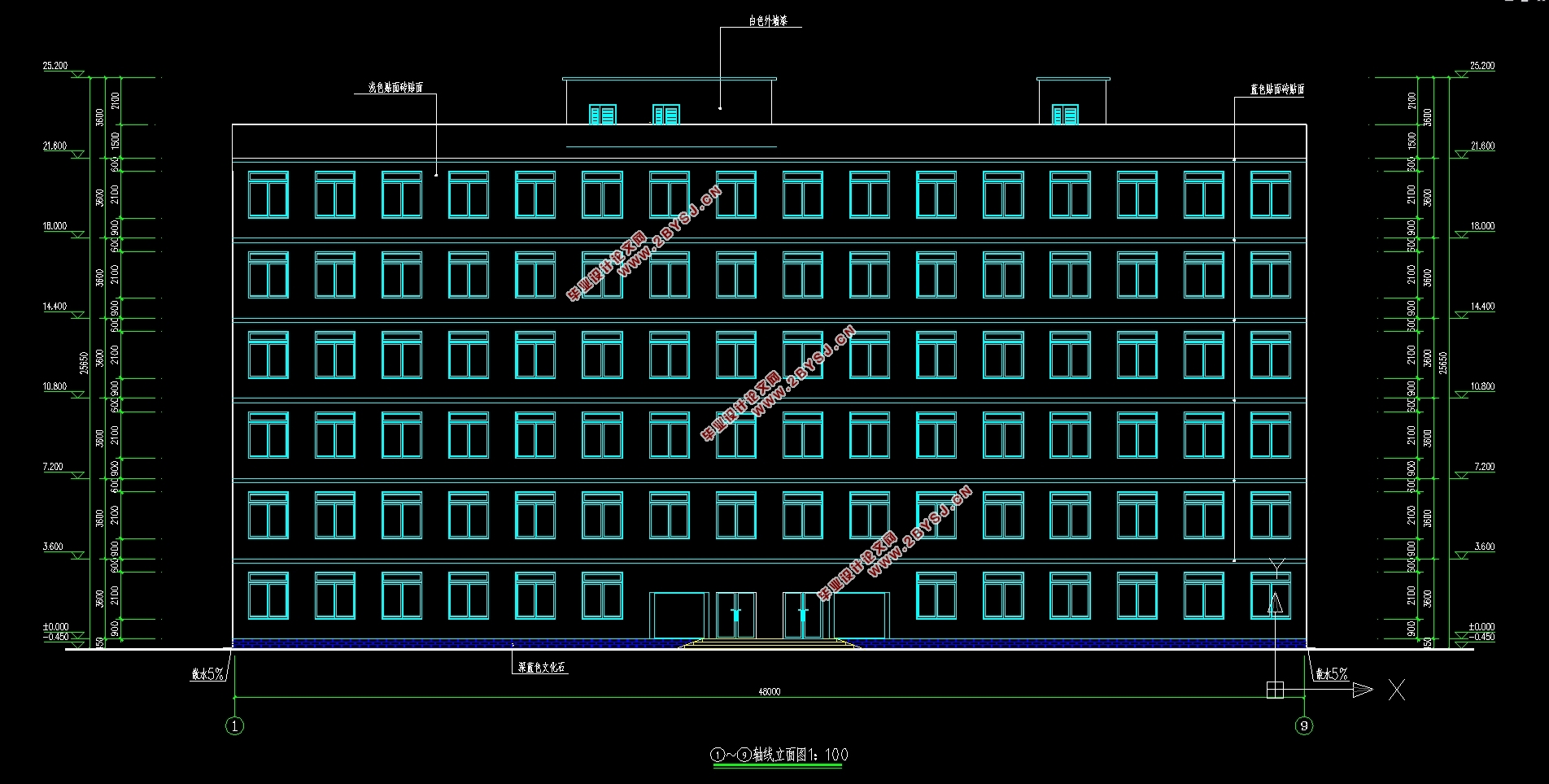

六层4800平米常衡集团办公大楼的设计(建筑图结构图)(任务书,开题报告,外文翻译,中期报告,论文计算书22000字,电算计算书10000字,建筑图7张,结构图10张,手绘图)
摘  要
本设计为常衡集团办公楼，占地面积800m，建筑面积4800m2。主要进行建筑方案设计、结构设计及施工组织设计。采用框架结构，主体为六层，上人屋面顶棚一层。本地区抗震设防烈度为7度，场地类别为II类场地，基本风压0.45KN/M。楼﹑屋盖均采用现浇钢筋混凝土结构。
建筑方案设计主要根据任务书要求，结合建筑物使用功能，防火疏散要求及建筑人性化进行建筑方案设计。一、进行功能分区；二、进行空间组合；三、绘制建筑施工图。
结构设计简而言之就是用结构语言来表达所要表达的东西。结构语言就是从建筑及其它专业图纸中所提炼简化出来的结构元素，包括基础、墙、柱、梁、板、楼梯、大样细部图等等。然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载以最简洁的方式传递至基础。在结构设计中，作者根据经验公式先进行梁、板、柱的截面尺寸估算，再查相关规范确定恒荷载、活荷载、风荷载、地震作用。通过二次弯矩分配法、D值法、底部剪力法进行相关荷载的计算，确定最不利组合，确定现浇板、框架梁、柱可能出现的最大内力，从而进行截面验算和配筋计算。
整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。

关键词：框架结构；抗震设计；荷载计算；内力计算；配筋

Abstract
 The design of the integrated is framework of the five-storey building, whose lower two floors are shopping cente rand upper three floors are office space.  The design contains mainly the construction program design, structural design and construction design.
Architectural design program based mainly on tasks, combining the use of functional buildings, fire evacuation requirements and building construction for humanity program design. 1, the functional area; 2, the space portfolio; 3, drawing construction plans.
In short, structural design uses structural anguage to express things. Structure of language is from construction and other professional drawings and are refined to simplify the structure of elements, including the foundation, walls and columns, beam, slab, the staircase, the map-like detail and so on .Then these structural elements are used to form the structural system of a building or structure, including load-bearing system of vertical and level of resistance, then all of the load in the most concise way transfer to basis. In structural design, the authors first formula for beam, slab, column, the section size estimates by experience, further invest to determine relevant norms which constant loads, live loads, wind loads, earthquake. By the second moment distribution method, D-value method and the base shear,the desgin calculated the associated load, and determined the most disadvantaged, and the largest internal forces of the frame beams and columns, then checked and crossed sections for reinforcement calculation.
In the design process, the whole structure strictly follows the requirements of the relevant professional specifications, refers to the relevant materials and the latest national standards and specifications, and makes a comprehensive and comprehensive scientific consideration of each link of the design. In short, the principle of this design is applicable, safe, economical and convenient to use. The design of reasonable and feasible building structure scheme is an important basis for site construction.

Key Words：Frame structure; Seismic Design; load calculation; Internal Force calculation; reinforcement

1.1  设计概况：
1.1.1 建设项目名称：常衡集团办公大楼
1.1.2  建设地点：城市
1.1.3  设计资料：

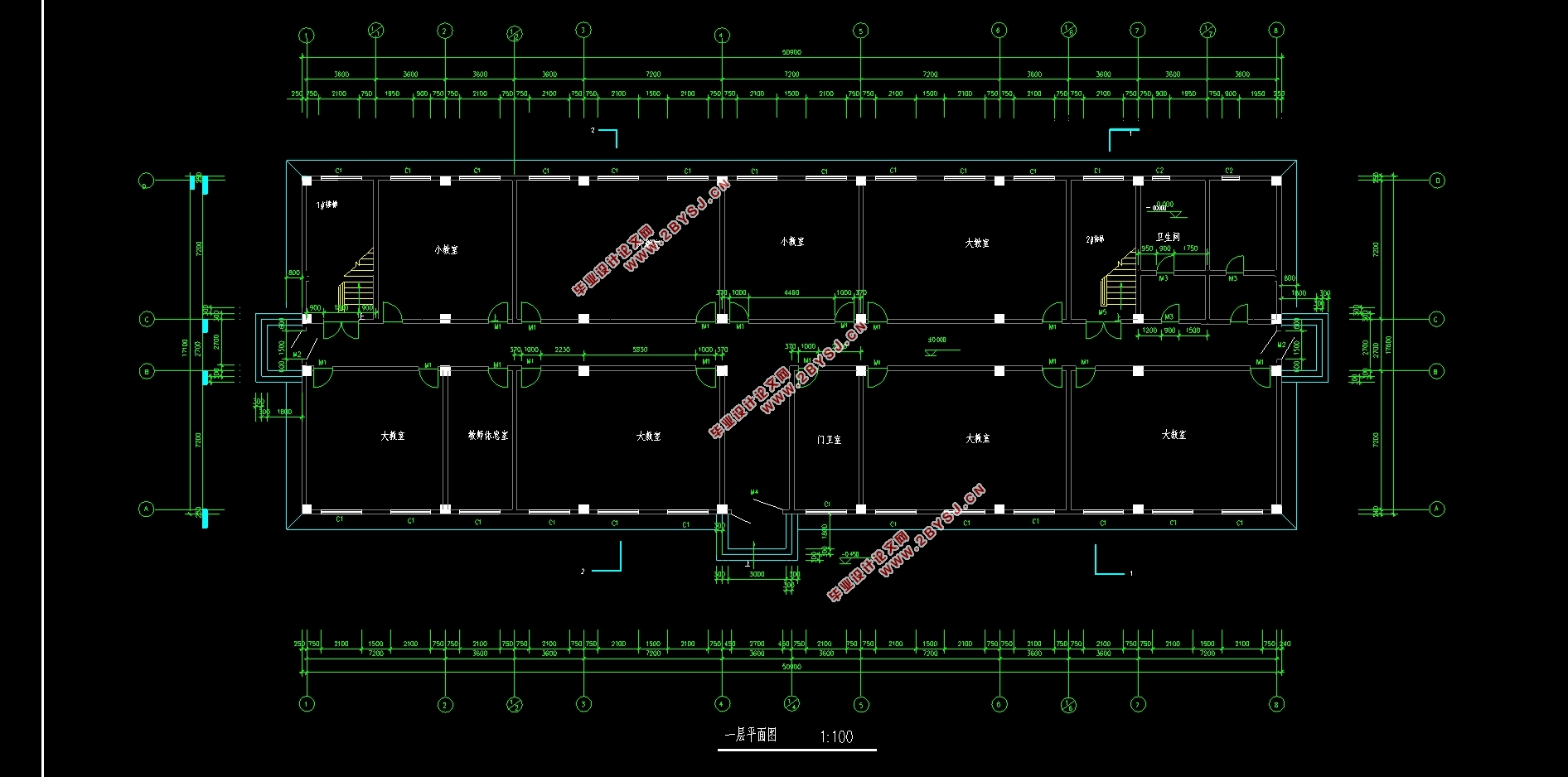

常衡集团办公楼,不超过可占用土地，建筑面积在4800平方米，层高为3.6m，办公楼采用内廊式。其各层楼的具体布置见图纸。
地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度1.0m左右的素填土，承载力的特征值为120kPa,以下为4.0m左右的粉土，承载力的特征值为190kPa，可作为天然地基持力层。钻孔揭露深度内未见有地下水,勘察场地周围无地表水体，不存在地下水对建筑物的影响。
气象资料：全年主导风向：偏南风   夏季主导风向，常年降雨量为：350mm，时间是5—7月，基本风压为：0.45kN/m2（Ⅱ类一组）
抗震设防要求：抗震等级七度
底层室内主要地坪标高为±0.000，室外-0.450


目录
绪论    1
第1章  工程概况    2
1.1  设计概况    2
1.2  结构承重方案选择    2
第2章  梁柱截面尺寸计算    3
2.1 框架梁截面尺寸的确定    3
2.2 框架柱截面尺寸的确定    5
第3章  荷载计算    6
3.1恒荷载标准值的计算    6
3.2活荷载标准值计算    8
3.3竖向荷载作用下框架荷载计算    8
3.4风荷载计算    13
3.5地震作用计算    13
第4章  内力计算    20
4.1恒荷载标准值作用下的内力计算    20
4.2活荷载标准值作用下的内力计算    24
4.3风荷载作用下框架内力计算    24
4.4地震作用下框架内力计算    31
4.5侧移计算    34
第5章  内力组合计算    36
5.1框架梁的支座边缘处内力转换计算    36
5.2横向框架梁的内力组合计算（一般组合）    39
5.3横向框架梁内力组合（考虑地震作用组合）    43
5.4横向框架柱内力组合（一般组合）    46
5.5横向框架柱内力组合（考虑地震作用组合）    53
第6章  框架梁柱的设计    59
6.1 框架梁截面设计    59
6.2 框架柱截面设计    67
6.3 构件裂缝宽度验算    90
第7章  板的计算    92
7.1 荷载计算    92
7.2 截面设计    92
第8章  楼梯计算    95
8.1 设计资料    95
8.2 梯段板设计    95
8.3 平台板计算    97
8.4 平台梁设计    98
第9章  地基基础设计    99
9.1基本概况    99
9.2基础埋深及尺寸的确定    99
9.3地基承载力验算    99
9.4基础底板配筋计算    102
参考文献    104
致谢    104

电算计算书
目  录
一. 设计依据    3
二. 计算软件信息    3
三. 结构模型概况    3
1. 系统总信息    3
2. 楼层信息    7
3. 各层等效尺寸    8
4. 层塔属性    8
四. 工况和组合    8
1. 工况设定    8
2. 工况信息    9
3. 构件内力基本组合系数    9
五. 质量信息    9
1. 结构质量分布    9
2. 各层刚心、偏心率信息    10
六. 荷载信息    10
1. 风荷载信息    10
七. 立面规则性    11
1. 楼层侧向剪切刚度    11
2. [楼层剪力/层间位移]刚度    12
3. 各楼层受剪承载力    12
4. 楼层薄弱层调整系数    13
八. 抗震分析及调整    13
1. 结构周期及振型方向    13
2. 各地震方向参与振型的有效质量系数    14
3. 地震作用下结构剪重比及其调整    14
4. 偶然偏心信息    16
九. 结构体系指标及二道防线调整    16
1. 竖向构件倾覆力矩及百分比(抗规方式)    16
2. 竖向构件地震剪力及百分比    17
十. 变形验算    18
1. 普通结构楼层位移指标统计    18
2. 大震下弹塑性层间位移角    20
十一. 舒适度验算    21
1. 结构顶点风振加速度    21
十二. 抗倾覆和稳定验算    21
1. 抗倾覆验算    21
2. 整体稳定刚重比验算    21
3. 二阶效应系数及内力放大    22
十三. 超筋超限信息    22
1. 超筋超限信息汇总    22
十四. 指标汇总    22
1. 指标汇总信息    22
十五. 结构分析及设计结果简图    23
1. 结构平面简图    23
2. 荷载简图    26
3. 配筋简图    29
4. 边缘构件简图    32
5. 柱、墙轴压比简图    34
