六层7200平米云南省红河中学教学楼设计(建筑图结构图)

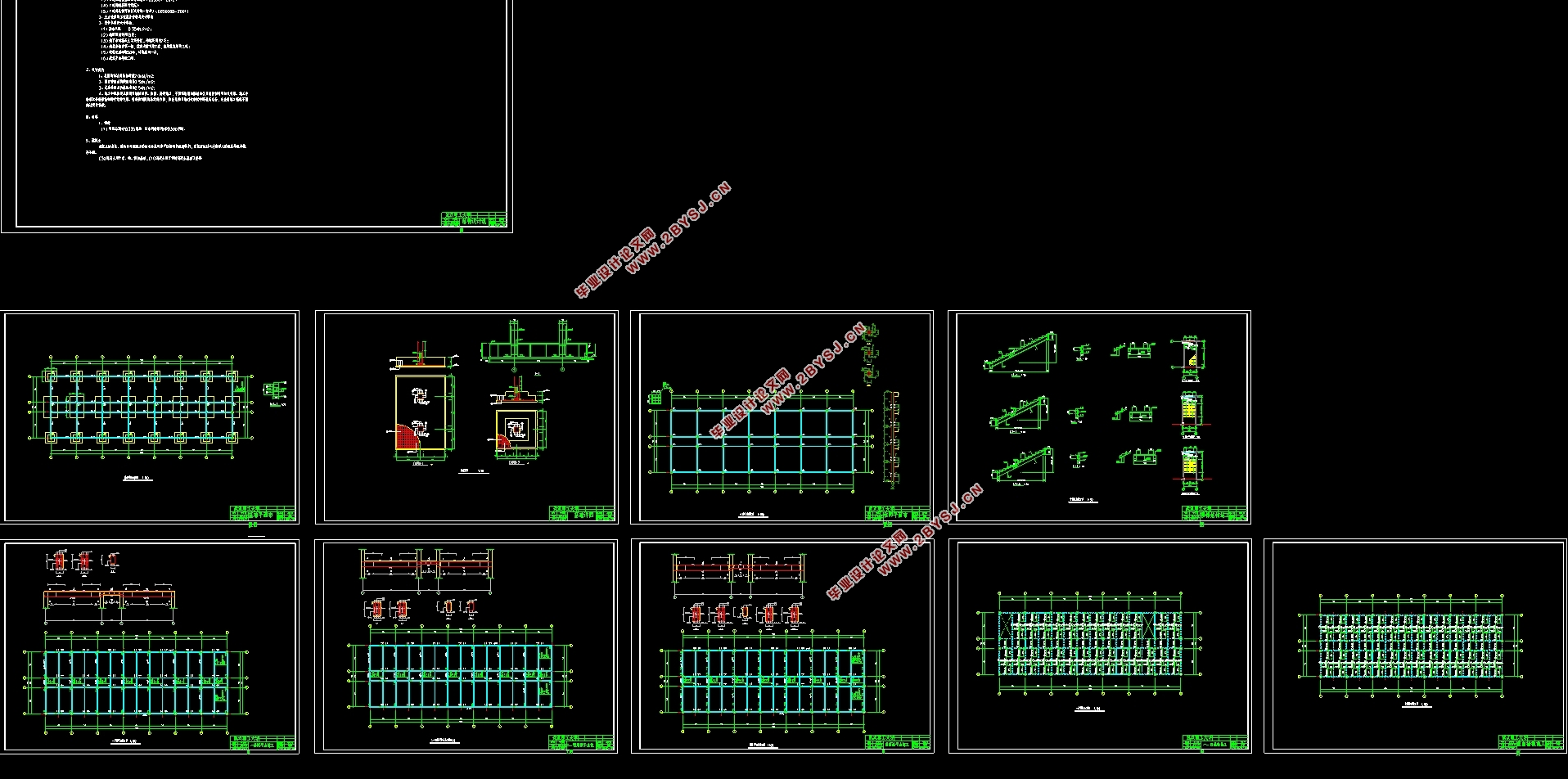

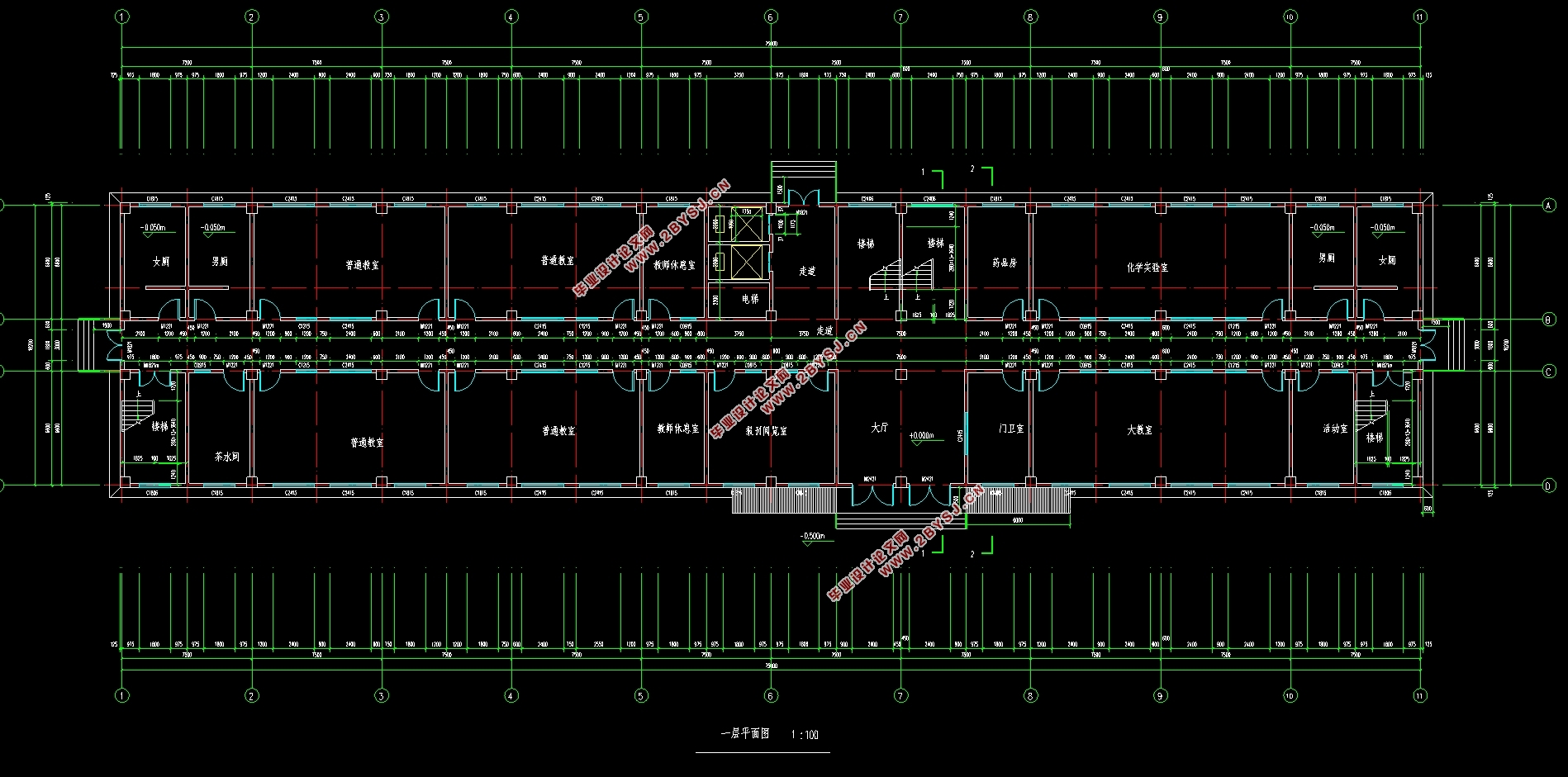

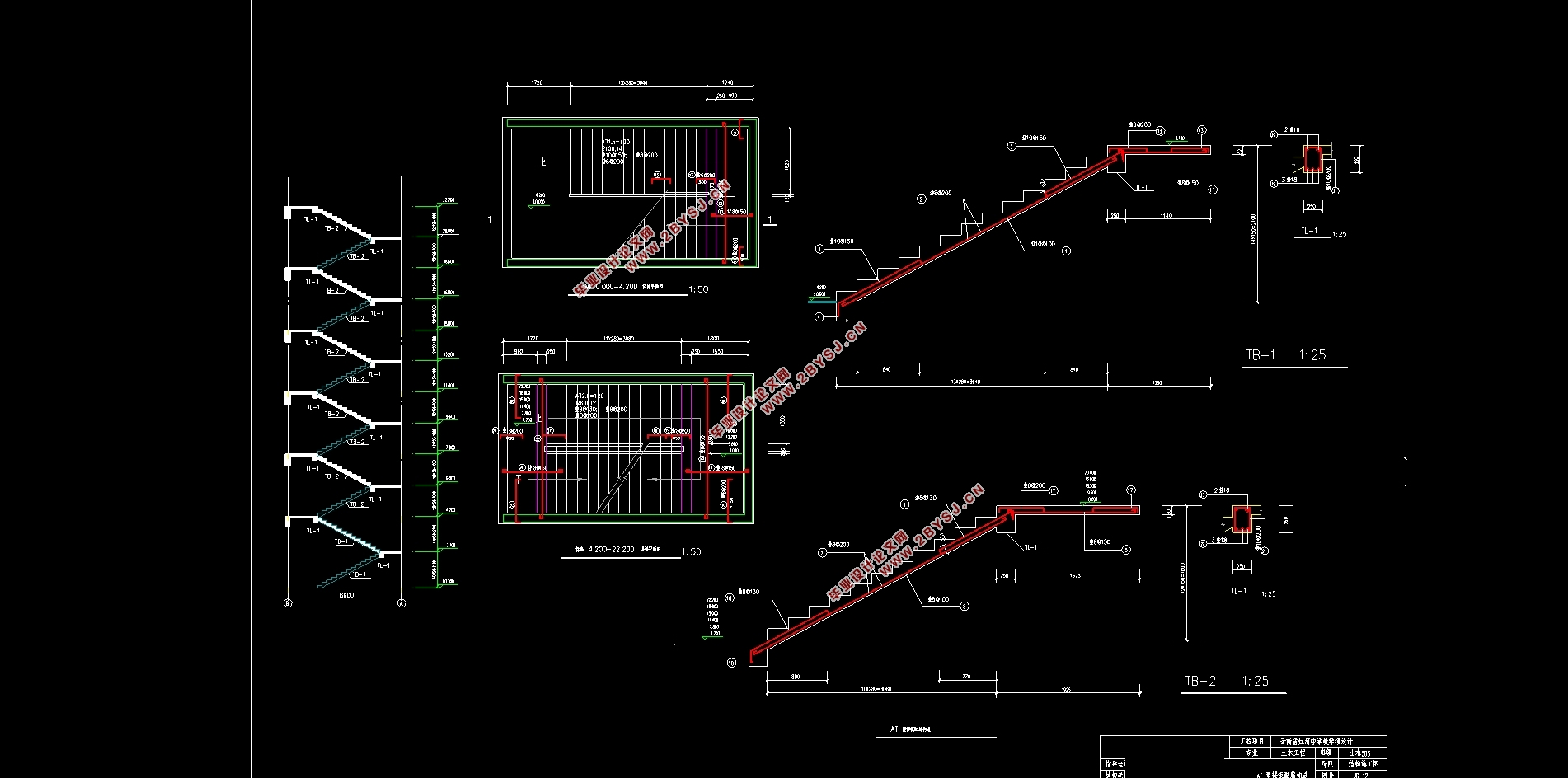

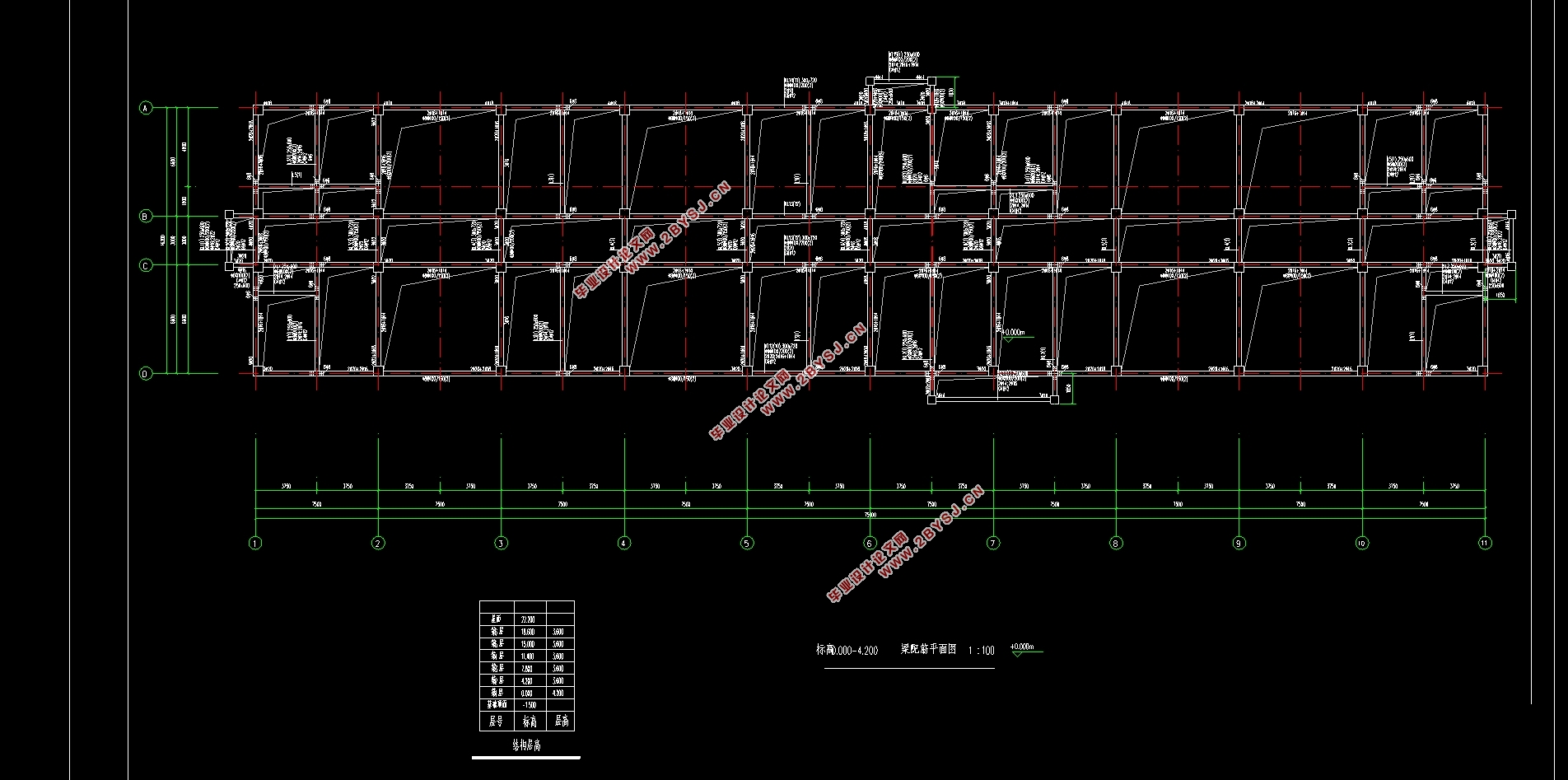

六层7200平米云南省红河中学教学楼设计(建筑图结构图)(任务书,开题报告,论文计算书28000字,建筑图10张,结构图12张,手绘图)
摘要
本设计为云南省红河中学教学楼设计，主要设计包括建筑设计和结构设计两部分。
该教学楼高22.20m，总建筑面积约为7200m2,耐火等级为二级，抗震设防烈度为7度。建筑设计的内容包括平面、立面及剖面设计。结构设计包括框架设计、构件设计和基础设计等。其中，框架采用钢筋混凝土横向框架承重布置方案，基础采用钢筋混凝土柱下独立基础和双柱联合基础。本设计主要对一榀横向框架进行了配筋设计。在确定了框架布局与分配统计得到各种荷载作用的大小之后，按底部剪力法计算得到水平地震作用力，再按D值法计算得出风荷载与地震作用下的结构内力；按弯矩二次分配法计算得出恒载与活载作用下的结构内力，并在此基础上，根据最不利原则进行内力组合，最后得到配筋结果。

关键词：框架结构、结构设计、建筑设计、荷载、配筋

Abstract
This design is the teaching building design of honghe middle school in yunnan province.
The teaching building is 22.20m high, with a total construction area of about 7200m2. Its fireproof rating is level 2 and its seismic fortification intensity is 7. The content of architectural design includes plane, elevation and section design. Structural design includes frame design, component design and foundation design. Among them, the frame uses the reinforced concrete transverse frame bearing arrangement scheme, the foundation uses the reinforced concrete column under the independent foundation and the double column joint foundation. This design focuses on the reinforcement design of a horizontal frame. After determining the frame layout and distribution statistics to obtain the magnitude of various loads, the horizontal seismic forces were calculated according to the bottom shear method, and then the internal forces of the structure under wind load and earthquake action were calculated according to the D value method. The internal forces of the structure under the action of dead load and live load were calculated according to the quadratic distribution method of bending moment.
Keywords: Frame structure: Structural design; Architectural design; Load; Reinforcement

工程概况
本工程为钢筋混凝土框架结构，总建筑面积大约为7200m2，设计使用年限为50年，建筑总高度为22.200m，共六层，属多层建筑。底层4.2m，其余各层3.6m。室内外高差为500mm，底层室内设计标高±0.000，女儿墙高1.5m，室内外高差为0.50m。建筑安全等级为二级，防火等级为二级。填充墙用加气混凝土砌块。装修要求一般标准。
依据《建筑结构荷载规范》（GB50009-2012）和《建筑抗震设计规范》（GB50011-2010）,查得云南省地区基本雪压不考虑,基本风压ω_0=0.40kN/m2,本建筑按7度第三组抗震设防，设计基本地震加速度值为0.15g,建筑场地土类别为二类，地面粗糙度为B类。场地地势平坦，自然地表0.5m内为杂填土，填土以下为黏土，地基承载力特征值f_a=250kN/m。
