十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

十层7680平米大丰某办公楼钢筋混凝土框架—剪力墙结构设计(含CAD图)(设计计算书43000字,CAD图纸28张)
摘  要

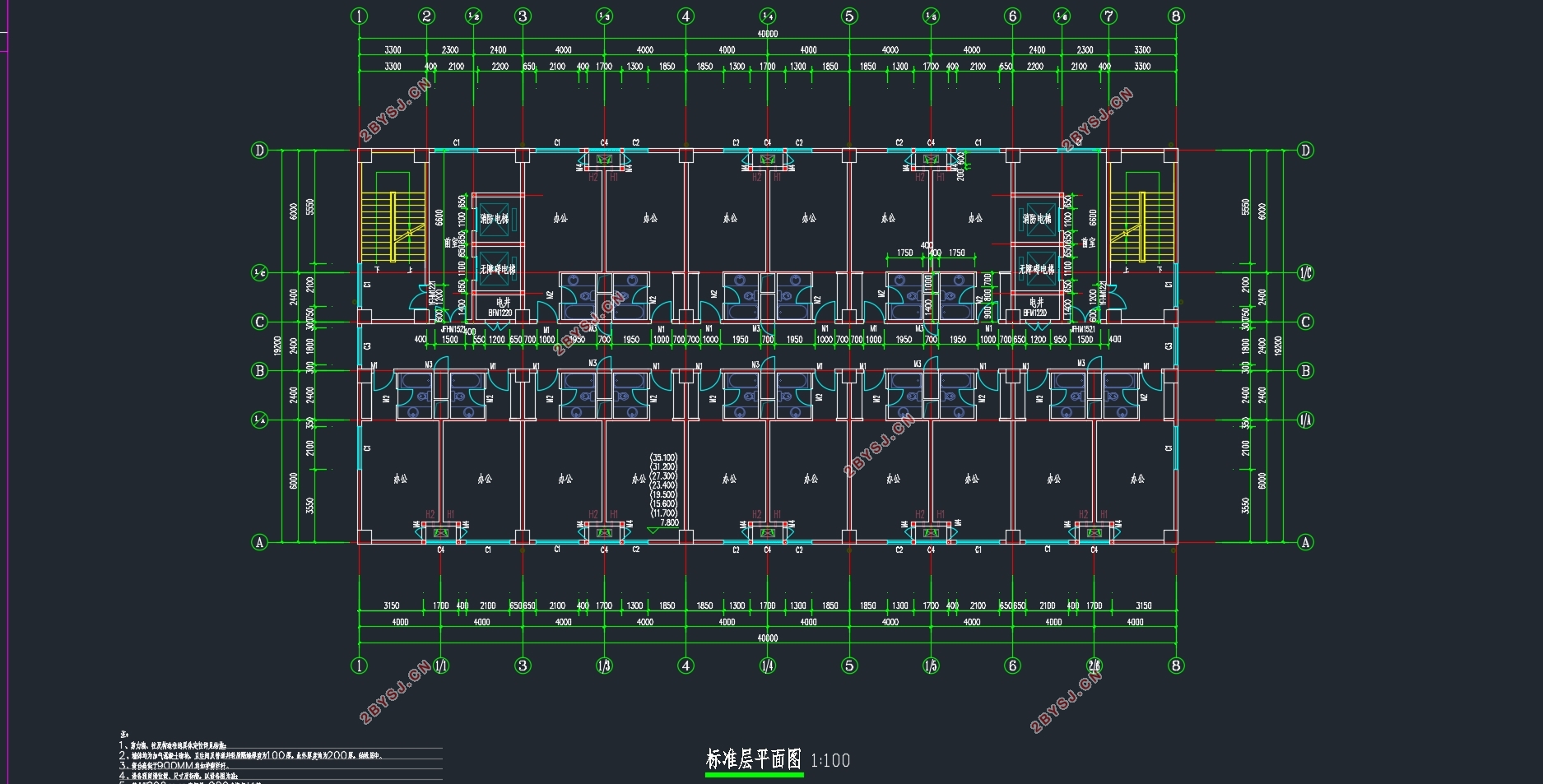

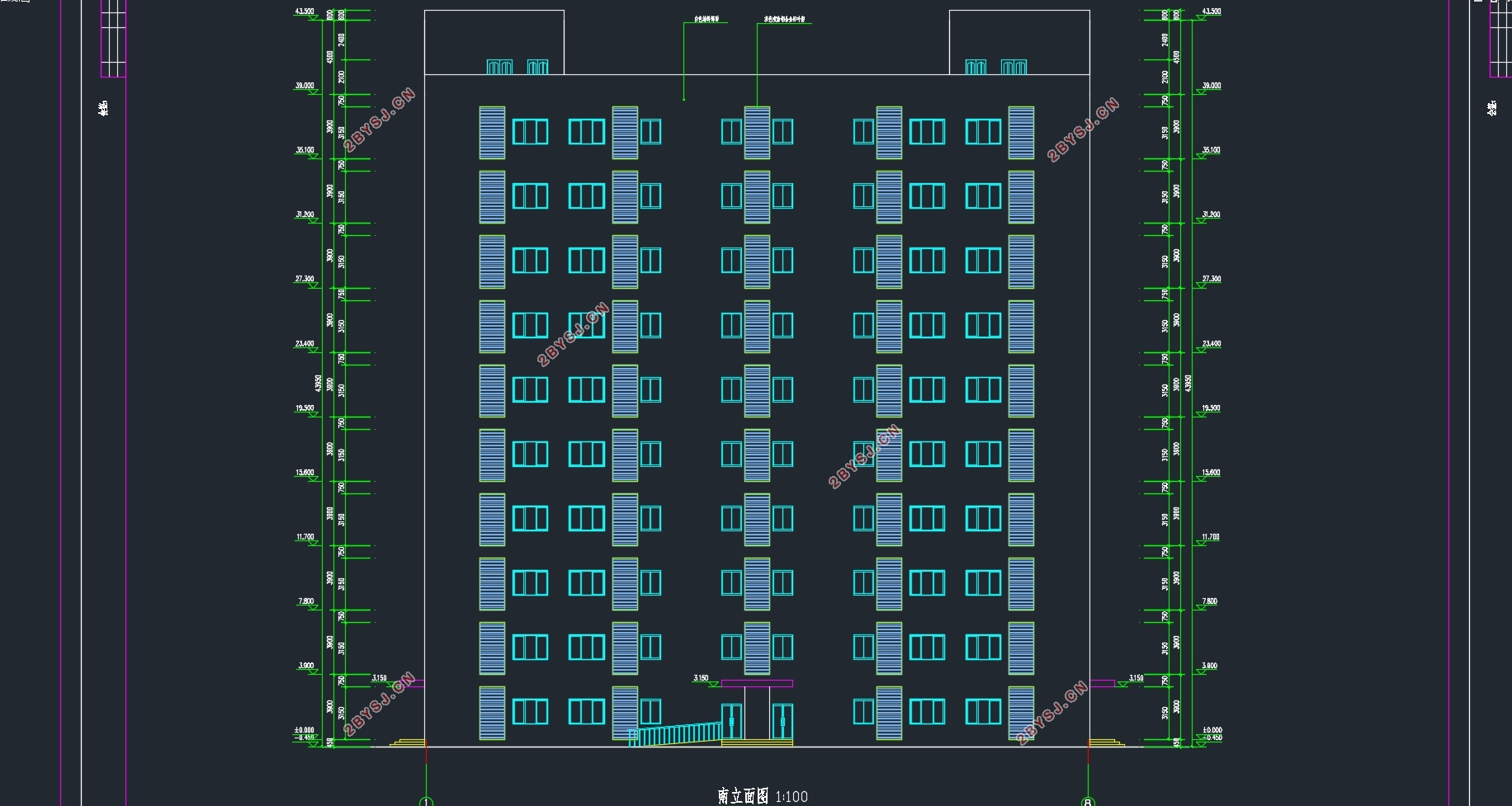

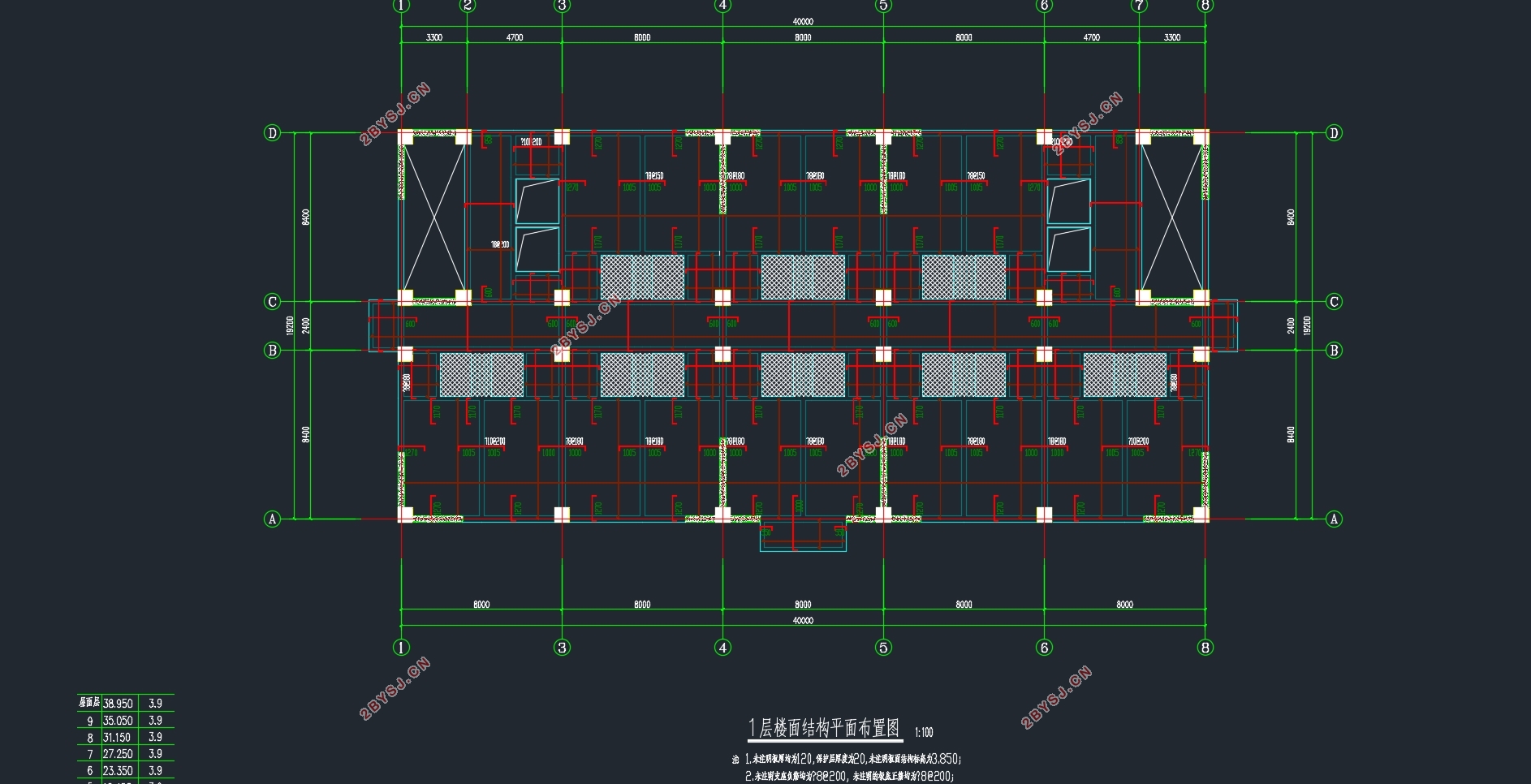

毕业设计题目为实际工程应用课题,位于大丰市,该工程为钢筋混凝土框架—剪力墙结构体系。抗震设防烈度为7度,设计基本地震加速度为0.15g,抗震设计分组第2组,建筑物场地类别为Ⅲ类。建筑物长40m,宽19m,地上10层,建筑高度约39米,建筑面积约7680m2,结构体系为三跨钢筋混凝土框架-剪力墙结构,基础采用桩基础。标准层平面图见附图。
关键词: 抗震   剪力墙   高层建筑   截面设计

The General Situation of the Engineering
Abstract
The graduation project is practical application issues,this engineering located in Dafeng,The project is a reinforced concrete frame - shear wall structure. Housing 43.5 m total height of 11 layers. The building layers of high standards of 3.9m, level by level to 4.7m. The floor using frame - shear wall structure. In order to improve the overall seismic performance, all the works are cast slab column.
The engineering seismic intensity of 7 degrees, the basic design earthquake acceleration is 0.15g, design earthquake grouped into the second group. No soil liquefaction project site, which belongs to the class III site soil.
Keywords:  seismic shear wall   high-rise building   section design

1.1工程概况
该工程位于江苏省大丰市,抗震设防烈度为7度,设计基本地震加速度为0.15g,抗震设计分组第2组,建筑物场地类别为Ⅲ类。建筑物长40m,宽19m,地上10层,建筑高度约39米,建筑面积约7680m2,结构体系为三跨钢筋混凝土框架-剪力墙结构,基础采用桩基础。标准层平面图见附图。
1.2气象资料
1)基本风压:0.40kN/m2
2) 基本雪压:0.30 kN/m2
1.3工程地质资料
1)本工程场地较平坦,根据地质钻探,该场地土质较均匀。
2)地下水位较高,在天然地面下3.0m处,无侵蚀性。
3)场地无液化土层,场地类别为Ⅲ类。
详细地质勘探情况见本任务书附录1。
1.4 结构和基础的安全等级
1)建筑结构的安全等级为二级。
2)拟建场地位于7度区,根据《建筑工程抗震设防分类标准》(GB50223-2008),本工程抗震设防类别为标准设防类。
3)地基基础设计等级为乙级。
