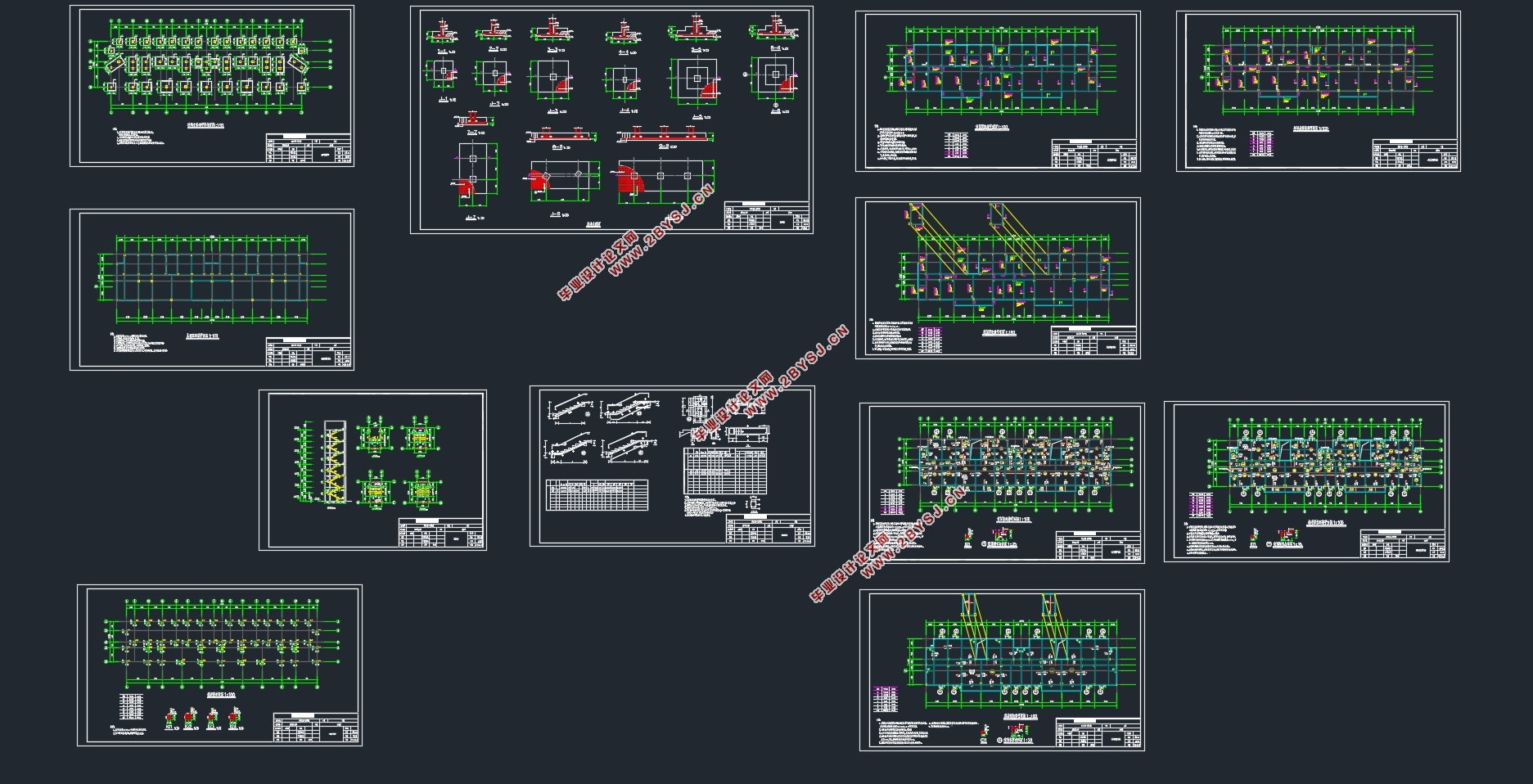

六层3600平米珞珈世界住宅楼结构设计(含建筑图结构图)(任务书,开题报告,论文计算书10000字,建筑图6张,结构图11张)
摘要
本次设计内容为珞珈世界一号住宅楼结构设计。本建筑为六层,各层层高3.0m。采用全现浇钢筋混凝土框架结构,基础场地类别为Ⅱ类,按六度设防进行结构的抗震设计。
楼梯形式采用整体板式楼梯。楼面板、屋面板均按整体双向板的弹性理论计算。框架在竖向荷载下的内力计算采用分层法,其中活载内力计算时满布,不考虑其最不利布置。风、地震等水平荷载内力计算采用D值法。A、E轴柱下采用独立基础,C、D轴柱下采用双柱独立基础。
关键词:框架、分层法、D值法、内力组合、配筋

Abstract
This design content for Luojia World Of Number One residential building design. This construction is six, every floor building store height is 3.0m,. Uses entire cast-in-place reinforced concrete portal frame construction, The kind of the foundation location category isⅡ, carries on the structure according to seven degrees fortifications the earthquake resistance design.
The staircase form uses The whole plate stairs. The floorboard and the roofing board press the whole bidirectional board with the theory of elasticity computation. The frame uses the multi-layer method, when vertical load endogenous force computation, in which live load endogenous force computation the full cloth, does not consider its most disadvantageous arrangement. The wind, the earthquake and so on the horizontal load endogenous force computation use the D value law. The foundation under A and E columella uses the independent form, and the foundation under Cand D columella uses the union form.
Key word: The frame, the multi-layer method, the D value law, the endogenous force combination, Matches the steel bar

1.1工程名称
    珞珈世界1号住宅楼
1.2工程概况
    建筑总高度为18.6m,共6层,每层层高为3.0m,楼梯间出屋面高3.0m。室内外高差为600mm,底层室内设计标高为±0.000m。建筑总面积为3601.5m2
1.3气象资料
(1)气温:平均气温20.8℃,最高气温39.3℃,最低气温-1.0℃;
(2)平均相对湿度60%。
(3)主导风向N、NE,五、六、七三个月以南风为主,其次为北至东北风
1.4设计荷载
    基本风压:0.35KN/m2,采用50年一遇的风压值 ,地面粗糙度C类。
    基本雪压:0.5KN/m2, 采用50年一遇的雪压值。
1.5地质资料
    地基承载力:从上至下,粉质粘土层Qmx,厚度0.8-1.10m ,fk=110kN/m2;粉质粘土层Qz4,1.1-5.3m,状态可塑,fk=250Kpa,压缩模量Es1-2=15Mpa;常年地下水位稳定在自然地面以下-3m。
1.6抗震设防
    本工程建筑抗震设防类别均为丙类,抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组,场地土类型为中软场地土,建筑场地类别为II类,建筑的设计特征周期为0.35s。框架抗震等级为四级。


六层3600平米珞珈世界一号住宅楼结构设计(含建筑图结构图)
六层3600平米珞珈世界一号住宅楼结构设计(含建筑图结构图)
六层3600平米珞珈世界一号住宅楼结构设计(含建筑图结构图)
六层3600平米珞珈世界一号住宅楼结构设计(含建筑图结构图)
六层3600平米珞珈世界一号住宅楼结构设计(含建筑图结构图)
六层3600平米珞珈世界一号住宅楼结构设计(含建筑图结构图)
