七层3600平米当阳市凯旋名邸住宅楼结构设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

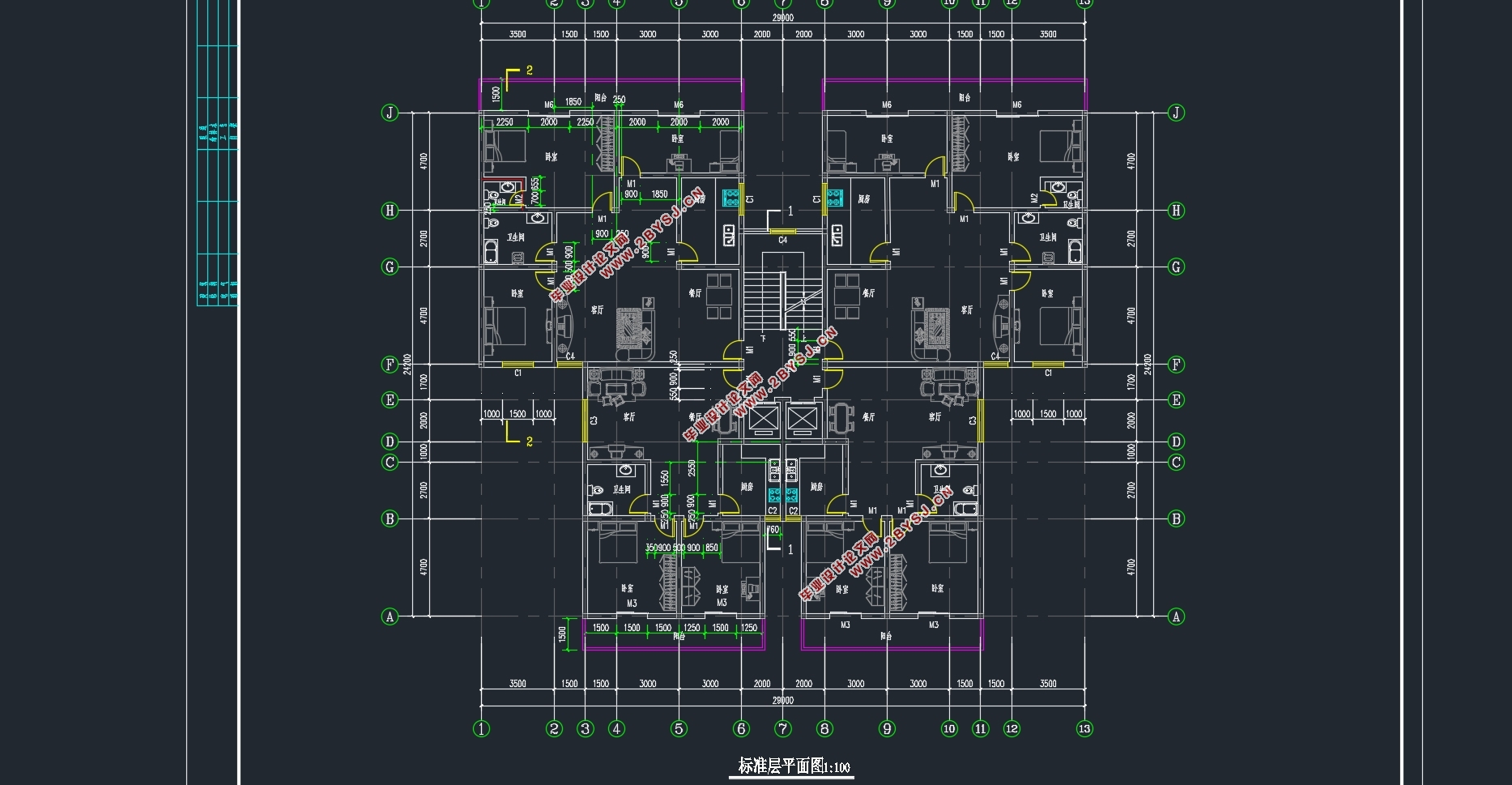

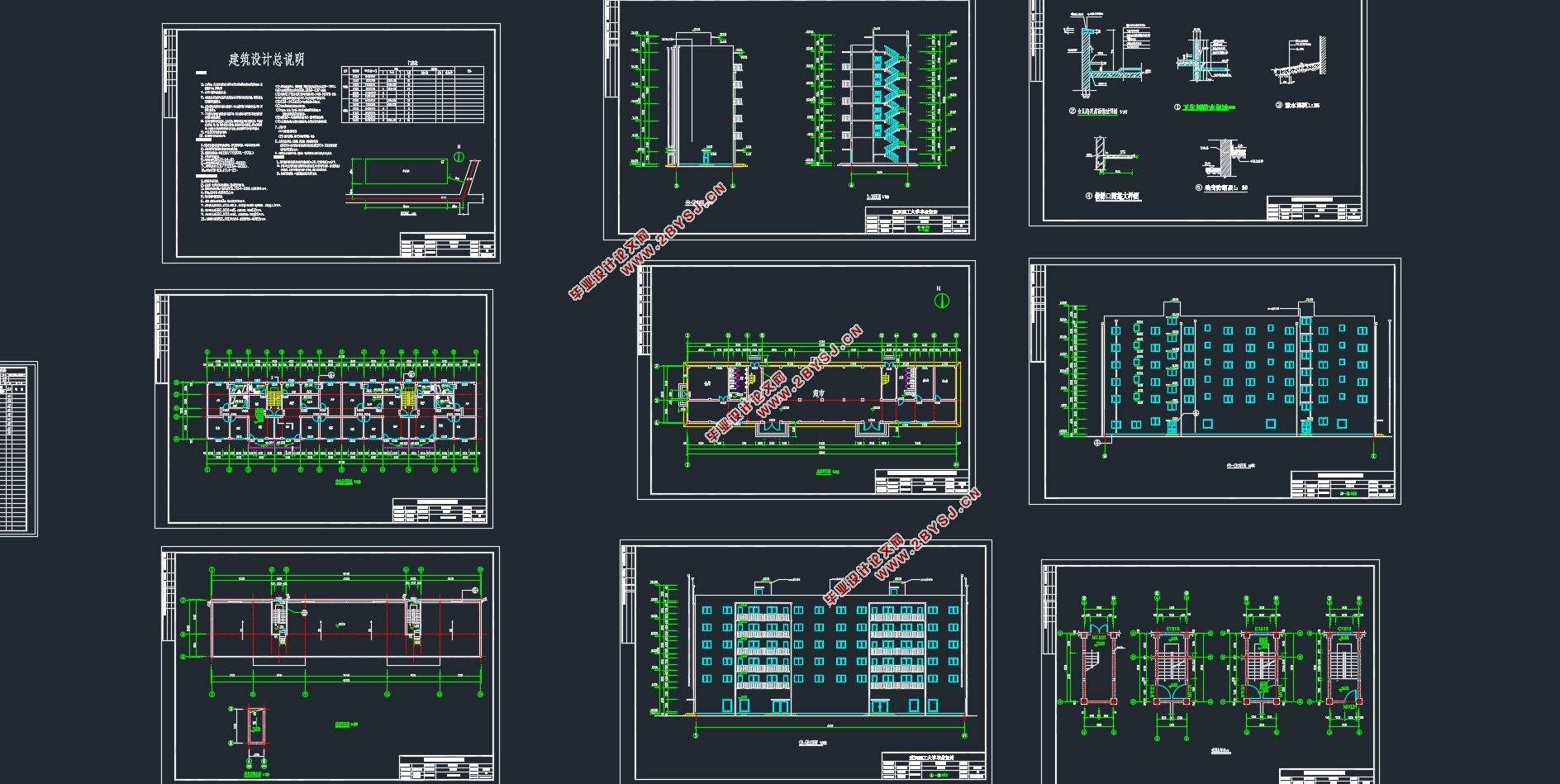

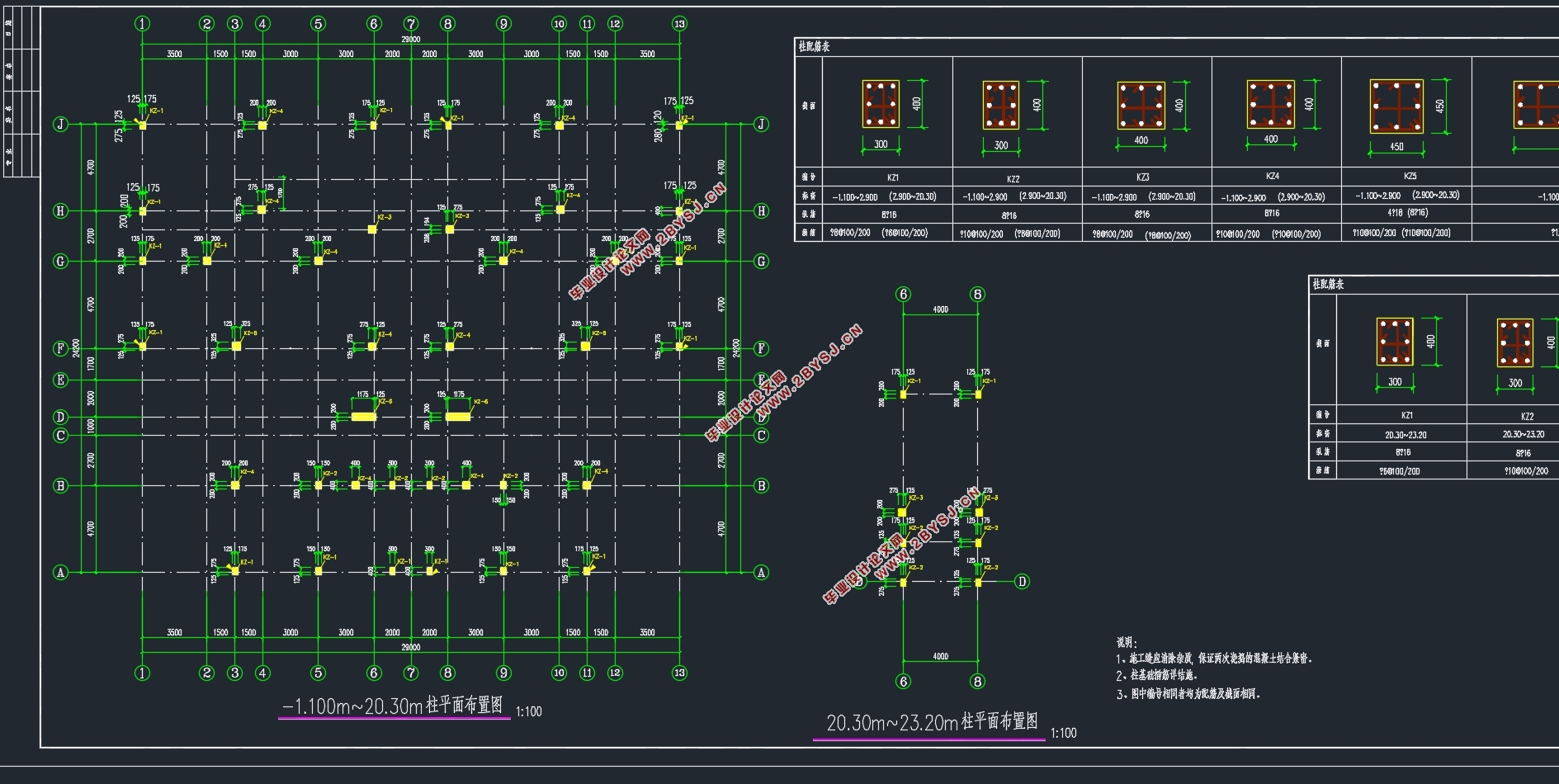

七层3600平米当阳市凯旋名邸住宅楼结构设计(含建筑图结构图)(任务书,开题报告,论文计算书25000字,建筑图9张,结构图10张)
摘要
本设计主要讲述了当阳凯旋名邸13#住宅楼建筑结构设计的设计过程,它为钢筋混凝土框架结构。共七层,底层层高4.0米,其他层层高均为2.9米。建筑物总高度为21.4米。
本住宅楼属于建筑中的民用筑类,在设计计算中参考了较多的相关书目,并且严格按照建筑设计规范来完成建的。其主要分为两大部分:
第一部分为建筑设计。建筑设计是在总体规划的前提下,根据任务书的要求,综合考虑基地环境,使用功能,结构施工,材料设备,建筑设计及建筑艺术问题,解决建筑物的使用功能和空间的安排。依据建筑物的概念,建筑方针的原则,完成了拟建教学楼以下几方面的设计:建筑布局,基本单元设计,公共部分设计,空间组合设计,屋面设计,建筑立面设计等等。
第二部分为结构设计。结构设计由荷载计算,框架结构的受力分析,计算和设计,楼板设计,楼梯设计和基础设计等组成。该建筑的抗震设防烈度为7度,抗震等级为三级,考虑水平地震作用和风荷载对横向框架的影响,采用反弯点法计算内力。竖向荷载作用下,横向框架内力计算采用分层法计算,而内力组合比较了竖向荷载组合和竖向荷载与地震力组合时对框架梁,柱产生的不利影响,取两者中较大值对框架梁,柱进行截面设计。
钢筋混凝土;框架;结构设计

ABSTRACT
This thesis tell the design processes of a residential building in the Triumph Mingdi 13#of Dang Yang。It is six -layer reinforced concrete frame. It has seven stories, the height of the first storey is 4.00 meters, and the height of other stories are all 2.9 meters. The height of the whole building is 21.4meters.
The residential building belong to public buildings of civil building, in design of calculating consulting more relevant booKlists, and finished according to the design specification of the building strictly. This design is divided into two major parts mainly:
 The first part is the architectural design。The architectural design is on the premise of master plan, according to the request of tasK booK, considering the base environment synthetically, the function of use, the structure constructs, material equipment, architectural design and artistic question of the building , solve the function of use of the building and arrangement in the space. Whether according to concept design of building, principle policy of building,the design should finish the following aspects. The overall arrangement of the building , the elementary cell is designed, the public part is designed, the space is made up and designed, the roofing is designed, the elevation design of the building and  etc..
 The second part is structural design. Structural design is consisted by calculation of wind load ,design of frame, stair design, board design with the foundation designing etc. maKing up. Should build provide fortification against earthquaKes earthquaKe intensity 7 , antidetonation grade for being tertiary , consider horizontal earthquaKe function impact on horizontal frame and apply the method of for force calculate ,Vertical to load function, horizontal frame internal force calculate and adopt the method of to assign France, and internal force maKe up vertical to is it maKe up and not vertical to load with earthquaKe strength setting a  roof  beam  in  place  to  frame
 Keywords: reinforced concrete, frame, the design of the structure

.1.    设计依据
拟建造一栋1单元,每单元4户,两户房型2室2厅1卫,两户户型3室2厅2卫的多层住宅楼。
(A)建筑面积3600m2,共7层,层高:2.9m
(B)结构形式:框架结构,建筑结构安全等级二级,地基基础设计等级乙级
(C)本工程设计使用年限50年
(D)抗震设防烈度:6度,设计基本地震加速度为0.1g,设计地震分组第一组,抗震设防类别为丙类建筑,框架抗震等级为四级。
(E)风荷载:基本风压0.35KPa,C类地区;基本雪压0.3 KPa。
(F)环境类别:室内正常环境为一类,室内潮湿环境和露天环境为二(a)类
1.2.    设计基本内容
(A)每户面积为102.8-151.2 m2
(B)屋面采用上人屋面。
(C)走廊、楼梯设置必须满足防火要求。
(D)绘制建筑施工图 
第2章    结构选型
屋面、楼面均采用现浇钢筋混凝土肋形楼盖。


七层3600平米当阳市凯旋名邸住宅楼结构设计(含建筑图结构图)
七层3600平米当阳市凯旋名邸住宅楼结构设计(含建筑图结构图)
七层3600平米当阳市凯旋名邸住宅楼结构设计(含建筑图结构图)
七层3600平米当阳市凯旋名邸住宅楼结构设计(含建筑图结构图)
七层3600平米当阳市凯旋名邸住宅楼结构设计(含建筑图结构图)
七层3600平米当阳市凯旋名邸住宅楼结构设计(含建筑图结构图)


目录
第1章 工程概况    1
1.1. 设计依据    1
1.2. 设计基本内容    1
第2章 结构选型    2
2.1. 柱网布置    2
2.2. 框架结构承重方案选择    2
2.3. 计算单元选取    2
2.4. 梁、柱截面尺寸的初步估计    4
2.4.1. 梁截面初选    4
第3章 侧移刚度的计算    5
3.1. 梁线刚度计算    5
3.2. 柱线刚度计算    5
3.3. 相对线刚度计算    5
第4章 荷载计算    7
4.1. 恒荷载标准值计算    7
4.2. 活荷载标准值计算    8
4.2.1. 屋面和楼面活荷载标准值    8
4.3. 竖向荷载下框架受荷    10
4.3.1. F—G轴间框架梁    10
4.3.2. G—H轴间框架梁    11
4.3.3. H—J轴间框架梁    11
4.3.4. F轴柱纵向集中荷载的计算    12
4.3.5. G轴柱纵向集中荷载的计算    13
4.3.6. H轴柱纵向集中荷载的计算    13
4.3.7. J轴柱纵向集中荷载的计算    14
4.4. 风荷载计算    15
4.4.1. 风荷载计算    15
4.4.2. 风荷载作用下的位移验算:    16
4.5. 地震荷载计算    19
4.5.1. 各层重力荷载代表值计算    19
4.5.2. 各楼层地震力计算    20
4.5.3. 地震作用下侧移验算    21
第5章 恒荷载作用下内力计算    22
5.1. 节点分配系数计算    23
5.2. 梁的固端弯矩    23
5.3. 恒荷载作用下框架内力计算    24
5.3.1. 固端弯矩第一次分配    24
5.3.2. 节点不平衡弯矩二次分配    26
5.4. 恒荷载作用下框架内力图    31
第6章 活载作用下的内力计算    34
6.1. 计算分配系数    34
6.2. 梁的固端弯矩    35
6.3. 活荷载作用下框架内力计算    35
6.3.1. 固端弯矩第一次分配    35
6.3.2. 节点不平衡弯矩二次分配    37
第7章 风荷载、地震荷载作用下的内力计算    42
7.1. 风荷载作用下内力计算(D值法)    42
7.1.1. 框架柱反弯点计算    43
7.1.2. 框架柱端的剪力弯矩及梁端的弯矩计算    44
7.1.3. 框架梁端剪力及柱轴力计算    45
7.2. 水平地震荷载作用下内力计算(D值法)    48
7.2.1. 框架柱反弯点计算    48
7.2.2. 框架柱端的剪力弯矩及梁端的弯矩计算    48
第8章 荷载和内力组合    53
8.1. 梁截面弯矩调幅    53
8.2. 内力组合    55
8.2.1. 组合方法    55
8.2.2. 梁内力组合计算    56
8.2.3. 梁端剪力设计值计算    64
8.2.4. 柱的内力组合计算    65
8.2.5. 柱截面剪力设计值计算    77
第9章 配筋计算    78
9.1. 材料选择    78
9.2. 梁配筋计算    78
9.2.1. 梁截面配筋计算    79
9.2.2. 梁斜截面配筋计算    83
9.2.3. 裂缝宽度验算    86
9.3. 柱配筋计算    88
9.3.1. 柱轴压比验算    88
9.3.2. 截面尺寸复核    89
9.3.3. 正截面受弯承载力计算    89
9.3.4. 斜截面受弯承载力计算    94
9.3.5. 柱裂缝宽度验算    99
第10章 楼板设计    100
10.1. 基本资料    100
10.2. 内力计算    100
10.2.1. 荷载设计值    100
10.2.2. 内力计算    100
10.3. 配筋计算    103
第11章 楼梯设计    104
11.1. 基本资料    104
11.2. LT1计算    105
11.2.1. 计算过程    105
11.2.2. 跨中挠度验算    106
11.2.3. 裂缝宽度验算    107
11.3. LT2计算    107
第12章 基础设计    108
12.1. 基本资料    108
12.2. H、G、F柱下独立基础设计    113
结束语    114
参考文献    115
致谢    116
