资料介绍:

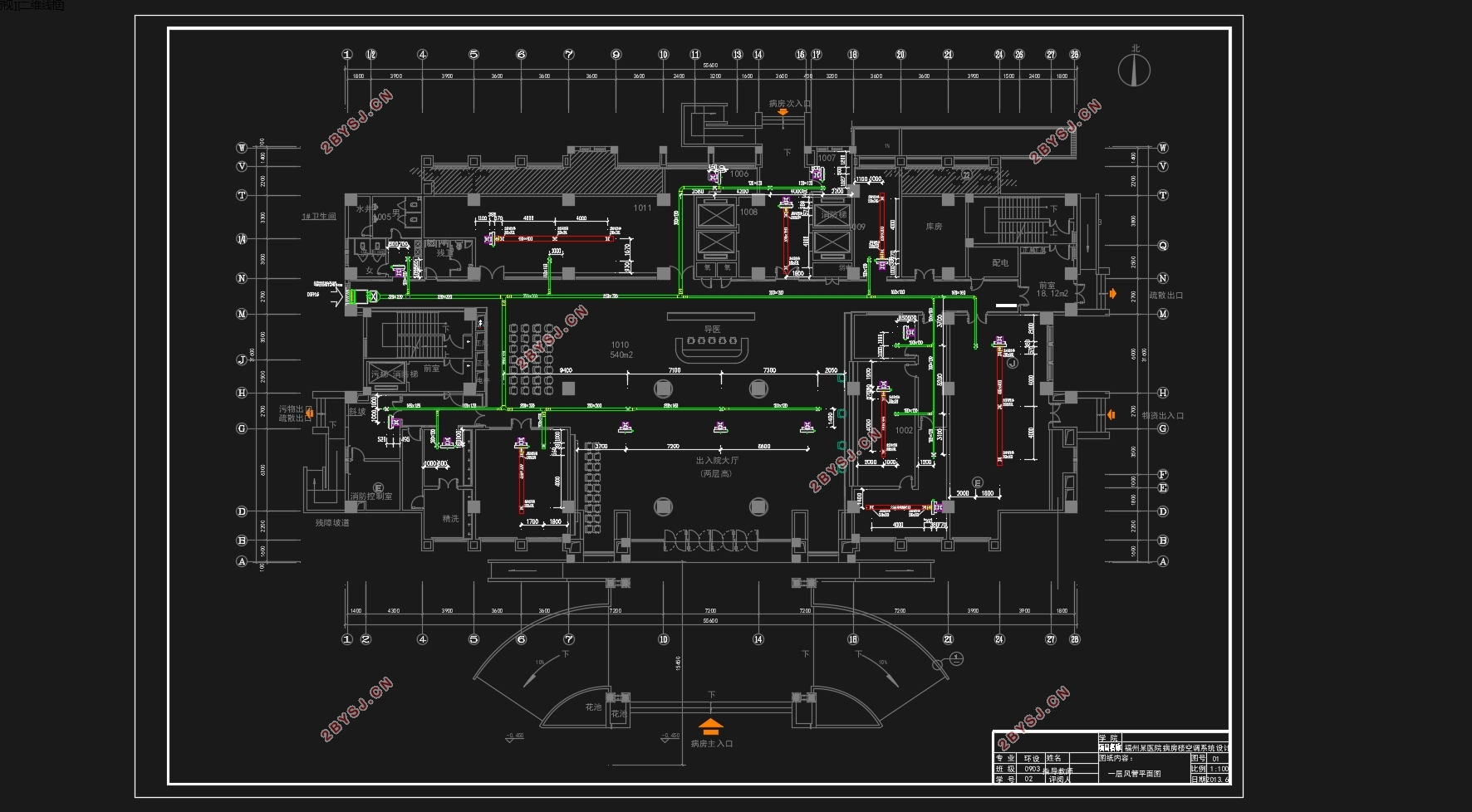

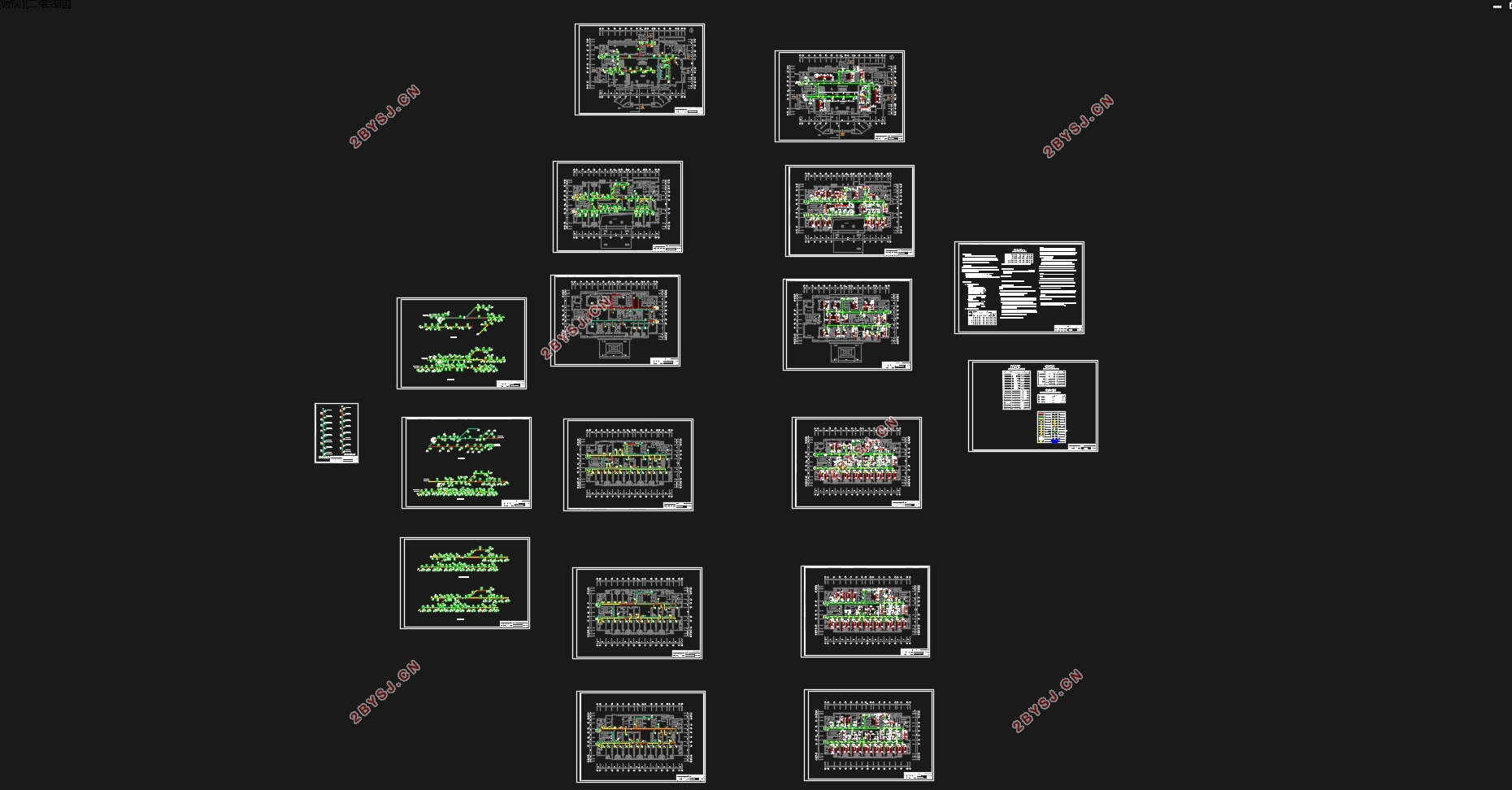

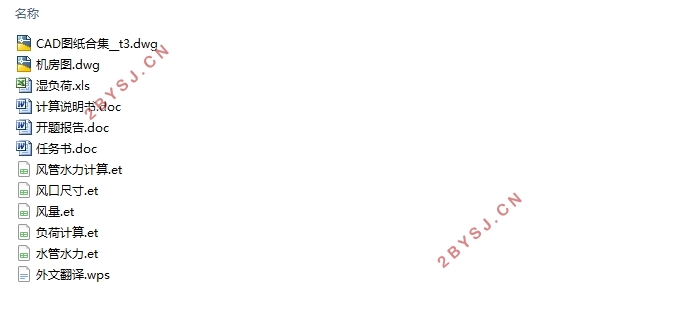

七层福州某医院空调工程设计(含CAD图)(任务书,开题报告,计算说明书17000字,CAD图15张)
摘  要
本设计为福州某医院空调工程设计。福州所处北纬26°05’,东经119°17’,年平均温度19.8℃,属于夏热冬暖地区,冬天无需供热。设计内容为建筑1-7层的病房和各医用办公室的舒适性空调设计以及3层手术室的空调设计。

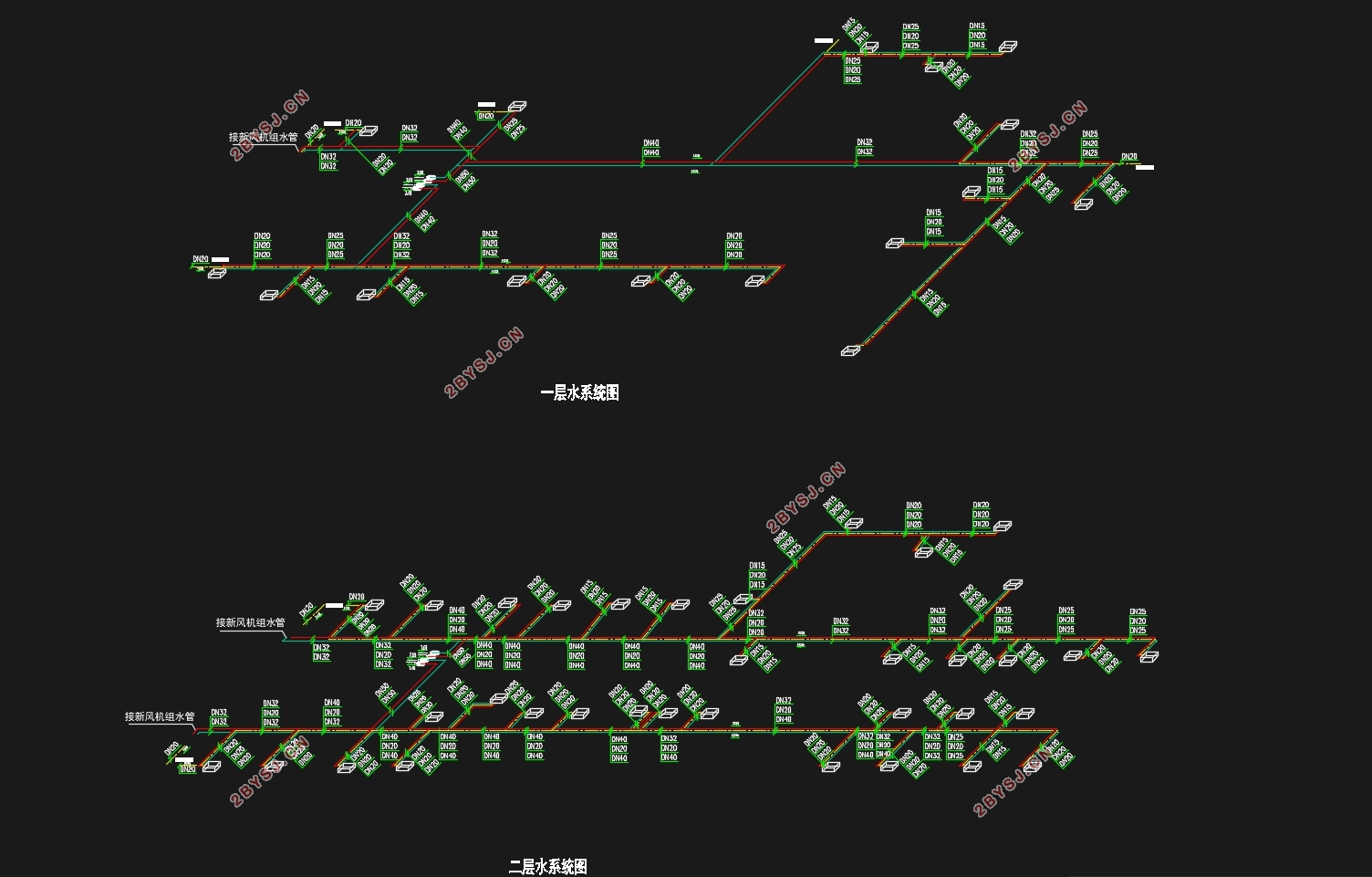

空调冷负荷采用逐时法计算,综合考虑空调系统选用螺杆式冷水机组作为冷源,采用风机盘管加新风系统;查阅焓湿图确定送风状态;气流组织主要采取散流器平送,上送上回;水系统采用闭式垂直同程水平异程双管制形式,管路系统简单,初投资省;空调风管与水管依据水力计算求得管径,阻力不平衡部位加相应阀门;医院手术室风机盘管采用干工况运行。
关键词:  冷热源   风机盘管  气流组织形式  水系统  干工况运行

A hospital of fuzhou air conditioning engineering design
Summary
The design for the air conditioning engineering design of a hospital in Fuzhou . Fuzhou is located at latitude 26 ° 05 ', longitude 119 ° 17', the annual average temperature is 19.8 ℃, belongs to subtropical region in winter without heating . Design elements for the construction of 1-7 layers of the medical wards and the comfort of air-conditioned office design, and three layers of the operating room air conditioning design .
Cooling load calculation method using hourly ,considering the air conditioning system used screw chiller for cooling , using air fan coil system ; access to air psychrometric chart to determine the state ; airflow mainly take the diffuser flat delivery ,on sent back ;vertical water system using closed -two with the way different levels of control forms ,piping system is simple,initial investment Province ; air duct and pipe diameter calculated based on hydraulic calculations , the corresponding valve resistance unbalance parts of Canada ; Hospital operating room fan coil using dry condition.
Key Words: Cold source;  Air blower plate Tube;  Airflo; Water system;  Running under dry condition

1.1  工程简介
工程名称:福州某医院空调工程设计
建筑概况:本工程为医院空调工程设计,位于福州。建筑面积约为10150m2,建筑物为7层,其中:地下一层,地上六层,地上一层为大厅、超市、机房等,二层为肾内科,三层为手术室层,四层为妇产科,五为病房,六层为心内科。
1.2  原始资料
1.2.1  维护结构参数
    (1)外墙为类型1,知传热系数 ,衰减度 ;
(2)内墙依据实用供热空调设计手册第二版(下册)1521页, 为A型,传热系数 ,衰减度
(3)屋面:为屋面类型3,传热系数
(4)外窗:PA断桥铝合金辐射率≤0.25Low-E中空玻璃(空气6mm),传热系数
(5)楼板:依据实用供热空调设计手册第二版(下册)1521页,确定楼板类型为A型,传热系数 ,
(6)人员:办公室4 ,会议室2.5 ,走廊50 ,大厅50 ,病房20 ,超市3 ,其他20
(7)照明:办公室 ,会议室 ,走廊 ,大厅 ,病房 ,超市 ,其他
(8)设备:办公室 ,会议室 ,走廊 ,大厅 ,病房 ,超市 ,其他
(9)工作时间:0:00~24:00


七层福州某医院空调工程设计(含CAD图)
七层福州某医院空调工程设计(含CAD图)
七层福州某医院空调工程设计(含CAD图)
七层福州某医院空调工程设计(含CAD图)
七层福州某医院空调工程设计(含CAD图)


目  录
摘要    1
ABSTRACT    2
第1章 建筑概况    6
     1.1 设计题目    6
     1.2 工程概况    6
       1.2.1 维护结构参数    6
       1.2.2 气象资料    7
  第2章 负荷计算    9
     2.1 冷负荷    9
     2.1.1 维护结构得热形成的冷负荷    9
     2.1.2 人体形成的冷负荷    13
     2.1.3 照明负荷    13
     2.1.4 设备负荷    14
     2.1.5 房间总负荷    15
    2.2 湿负荷    17
第3章 空调系统的选择及其说明    19
    3.1 空调系统的划分    19
    3.2 水系统形式    20
    3.3 空调方式确定    21
第4章 风量确定    22
     4.1 I-D图绘制与送风量计算及房间空调状态    22
     4.1.1 不承担室内负荷    22
     4.1.2 承担室内负荷    23
     4.1.3各房间新风负荷    25
  4.2 空调机房机组的选型    32
第5章 气流组织设计计算    34
    5.1 概述    34
    5.2 气流组织形式    34
    5.3 气流组织计算    34
     5.4 风口的选择…………………………………………………………………36
第6章 空调通风管道设计计算……………………………………………………37
   6.1 风管材料和形状的确定    37
   6.2 风管布置原则    37
   6.3 风管水力计算    37
第7章 空调水系统设计计算    41
   7.1水力计算    41
     7.2.1供水管水力计算    41
     7.2.2回水管水力计算    43
     7.2.3冷凝水管水力计算    43
第8章 冷热源及冷冻站设计    45
   8.1 冷热源选择    45
   8.2 制冷机组的选择    47
     8.2.1机组选型    47
   8.3水力计算    49
     8.3.1 冷冻水循环系统的水力计算    49
     8.3.2 冷却水循环系统的水力计算    51
     8.3.3 膨胀水箱的水力计算    51
   8.4 水泵选择    51
     8.4.1 冷冻水泵的选择    51
      8.4.2 冷却水泵的选择    53
      8.4.3 补给水泵的选择    54
  8.5 膨胀水箱的选择    54
  8.6 软化水器的选择    54
8.7 分水器及集水器的选择    54
第9章 管道的保温与防腐设计    57
    9.1  风管管道的保温及防腐设计    57
      9.1.1 保温的目的    57
      9.1.2 保温材料的选择    57
      9.1.3  保温厚度的选择    57
    9.2  水管管道的保温及防腐设计    57
      9.2.1 保温的目的    57
      9.2.2  保温材料的选择    57
      9.2.3 保温层厚度的选择    57
第10章 消声设计    59
     10.1 噪声影响及采取的措施    59
     10.2 消声装置的选择    60
    10.3 消声设计步骤    60
