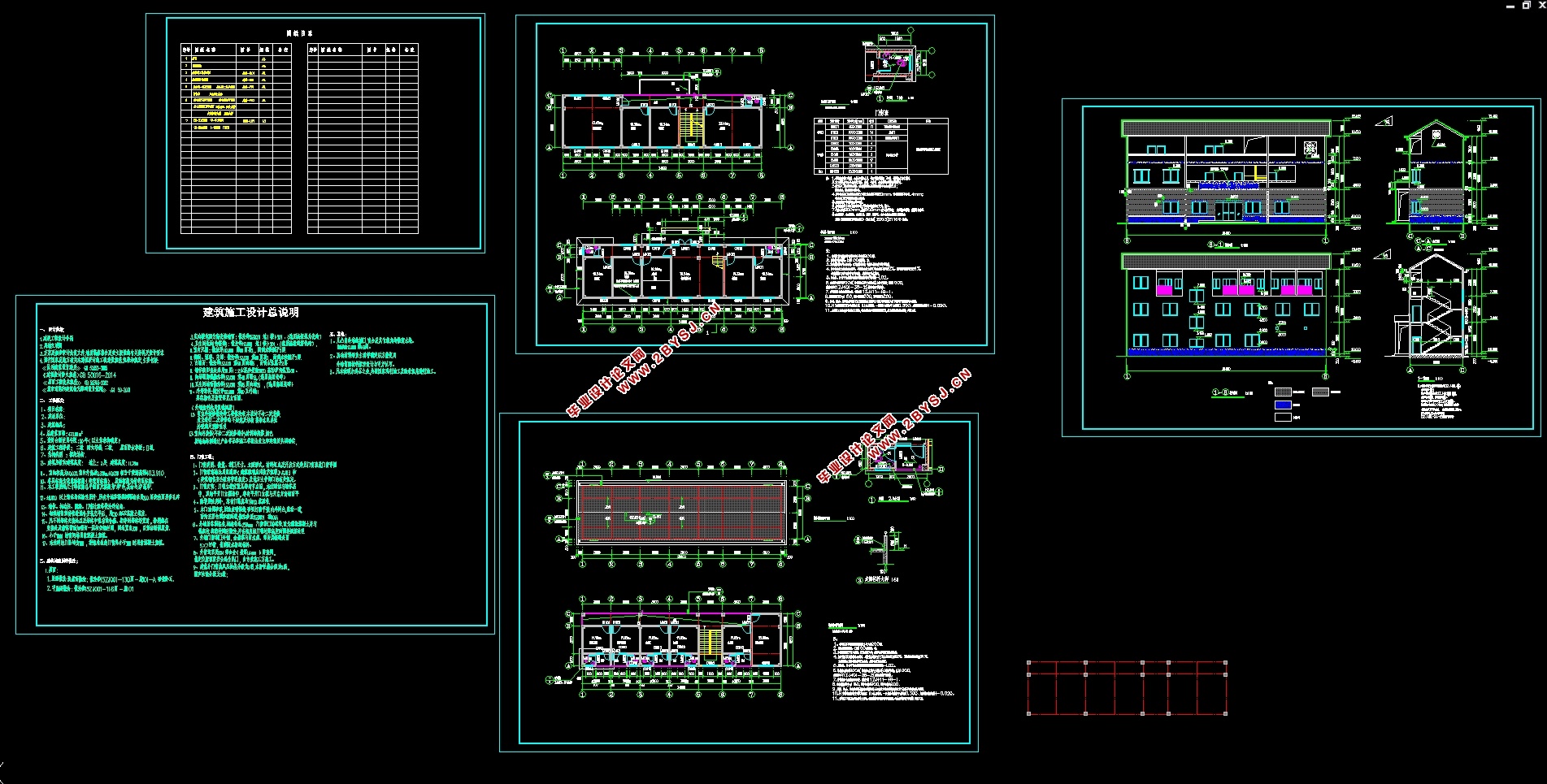

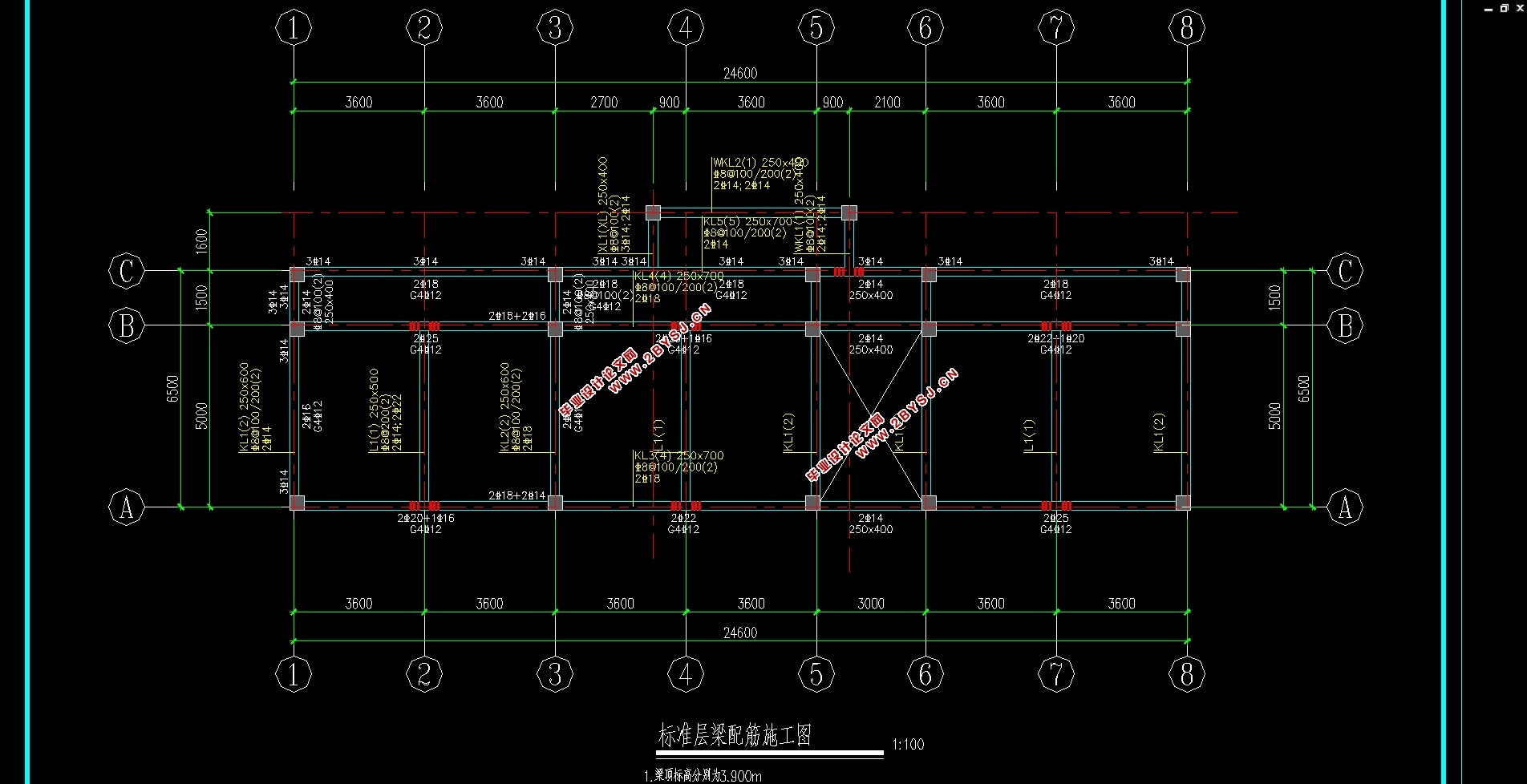

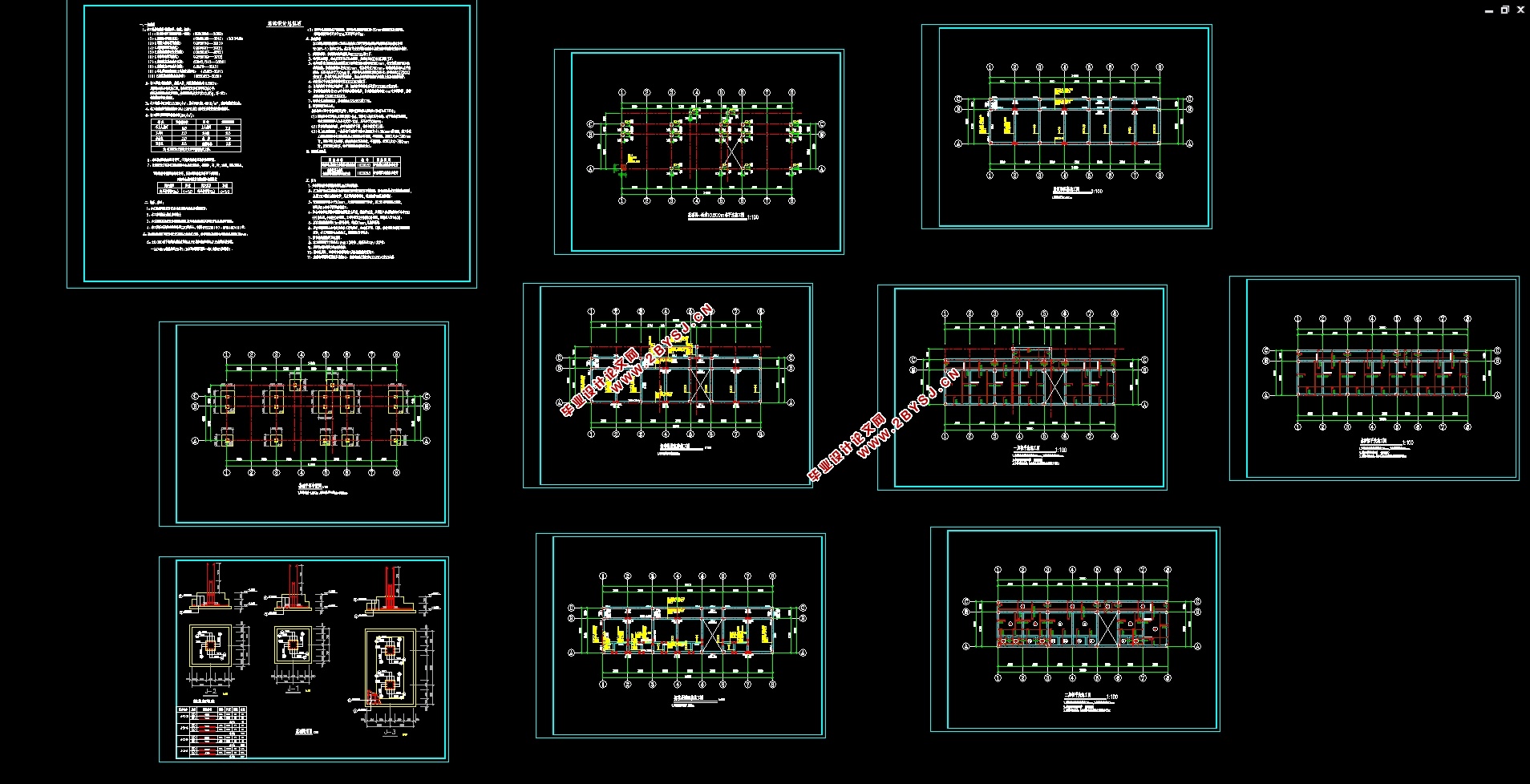

三层470平米某派出所工程结构设计(建筑图,结构图)(计算书17000字,建筑图3张,结构图9张)
摘要
本工程是某派出所工程结构,为混凝土框架体系。毕业设计过程中主要是对建筑设计和结构设计两部分进行的。对于结构设计又分为手算及电算两部分,其中建筑部分主要是对建筑功能进行分区,进一步确定建筑物的平面、立面以及剖面。而在结构设计部分,主要是进行梁柱的截面设计和整个建筑物的抗震设计。手算部分的具体内容是对选定的一榀横向框架进行框架的结构梁柱进行设计,即在确定计算简图的基础上,通过对水平荷载和竖向荷载的统计计算组合出梁柱的最不利内力组合,并以此为设计依据来确定梁柱的截面尺寸和所需钢筋的面积。除对梁柱进行设计外,根据毕业设计的要求,还需要设计一部楼梯,基础和现浇板。而电算部分则主要是应用PKPM先进行整体结构的建模和荷载输入,得到电算的结果并分析其合理性,然后绘制梁板柱结构施工图,最后,还应对比手算和电算的结果并进行分析其产生差异的原因。
关键词: 结构设计 荷载计算 建立模型 计算配筋 结构验算
1.1 设计原始资料
1.1.1 工程概况
该工程主体为现浇钢筋混凝土框架结构,建筑面积470.0㎡,建筑物共3层,底层层高3.9m,标准层层高3.30m,顶层层高3.30m,总高度10.5m,室内外高差0.450m
该派出所拥有档案室、办公室、监控室、物证室等。楼内设有一个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级,本地区极端最高气温35℃,极端最低气温-0℃。年降雨量700mm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:6度设防,设计基本地震加速度值为0.05g;
2.基本风压:0.4KN/m2,B类粗糙度;
3.雪荷载标准值:0.00KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,地耐力按190KN/m2计。
![三层470平米某派出所工程结构设计(建筑图,结构图)](/construction/UploadFiles_4342/201901/2019011121183469.jpg)
![三层470平米某派出所工程结构设计(建筑图,结构图)](/construction/UploadFiles_4342/201901/2019011121183693.jpg)
![三层470平米某派出所工程结构设计(建筑图,结构图)](/construction/UploadFiles_4342/201901/2019011121183888.jpg)
![三层470平米某派出所工程结构设计(建筑图,结构图)](/construction/UploadFiles_4342/201901/2019011121184018.jpg)
![三层470平米某派出所工程结构设计(建筑图,结构图)](/construction/UploadFiles_4342/201901/2019011121184270.jpg)
