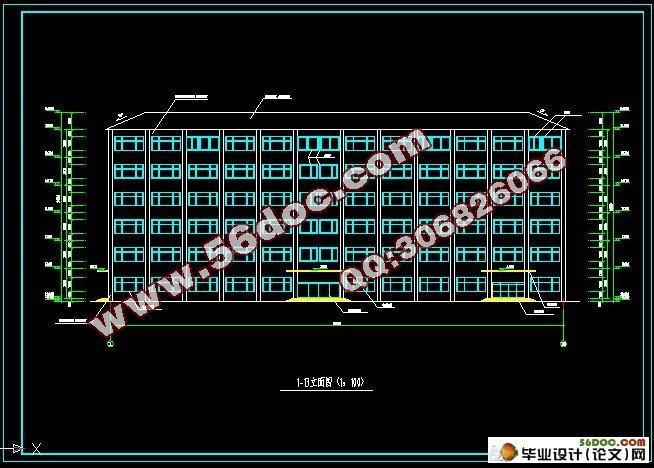

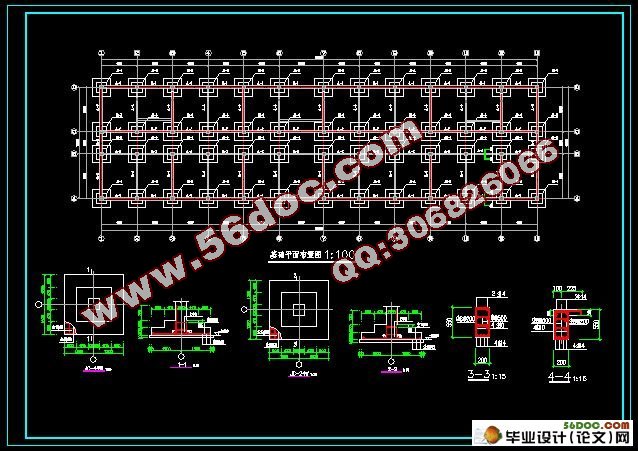

六层5500平米框架结构办公楼设计(建筑设计,结构设计,施工组织)☆(含cad建筑图7张,结构图8张,横道图,平面布置图,计算书47000字)
摘  要
本工程为办公楼,由主管部门批准的新建建筑规划以及其地理位置,建筑平面布置成“一”型。该办公楼主体结构采用钢筋混凝土现浇框架结构,柱网尺寸为4.8m×6m ,总长度为59.57m,总宽度为15.77m, 总高度为24.25m,占地面积为939.42平方米左右,总建筑面积为5522.139平方米,共六层,首层层高均为3.9m,其余各层层高3.6m。
外墙采用300mm厚空心砖水泥砌块;楼梯间墙为200mm实心砌块; 内墙采用200mm厚空心水泥砌块。柱子采用450mm×450mm方形柱,每层的柱子截面尺寸一样。梁的截面高度由其跨度确定,考虑到施工便利,边跨主梁尺寸为250mm×500mm,中跨主梁采用250㎜×400㎜,无次梁,所用钢筋为HPB235及HRB335级,梁板混凝土为C30,柱子为C40。楼梯采用现浇钢筋混凝土板式楼梯,所用钢筋为HRB335级,混凝土C25。楼板现浇钢筋混凝土楼板,钢筋HRB335级,混凝土C25。由于场地地质条件良好,基础采用柱下独立基础。建筑内部设有三部楼梯,满足防火要求。屋面排水采用自由落水。抗震设防烈度为7度。
本设计严格遵守我国现行规范和有关规定,计算中包括荷载汇集,地震作用,风荷载,内力组合,楼板设计,基础设计,楼梯设计等。其中水平地震作用的计算的方法采用底部剪力法,采用修正后的反弯点法(D值法)确定柱子的反弯点和内力。计算竖向荷载作用时采用弯矩的二次分配的方法。
本设计特点:合理选型,在满足使用功能的同时,安全可靠,经济合理。

关键词:钢筋混凝土;框架结构;内力分析

Abstract
The office building with the main structure of reinforced concrete frame structure, column net size of 4.8m × 6m, the total length of 59.57m, the total width of 15.77m, the total height of 24.25m, covering an area of 939.42 square meters, the total building area of 5522.139 square meters, a total of five, first floor floors are 3.9m, the remaining layers storey 3.6m.
Hollow brick wall with 300mm thick concrete block; staircase to 200mm solid block wall; walls with 200mm thick hollow concrete block. Columns with 450mm × 450mm square columns, the columns on each floor as the section size. Beam section height determined by its span, taking into account the construction of facilities, side span girder size 250mm × 500mm, the Span × 400 mm by 250 mm,no sub-beams, used for the HPB235 and HRB335 grade steel , slab concrete, C30, column for the C40. Staircase staircase with cast reinforced concrete slabs, used as HRB335 grade steel, concrete C25. Place reinforced concrete floor slab, reinforced HRB335 level, concrete C25. Geological conditions as well, based on an independent basis with the next column. With three stairs inside the building to meet fire safety requirements. Roof drainage with an organized drainage. Seismic intensity of 7 degrees.
The design of the existing norms and strict compliance with the relevant provisions of China, including load calculations together, earthquake, wind load, the internal force mix, floor design, foundation design, staircase design. In which the role of horizontal seismic base shear calculation method used, using the corrected inflection point method (D value) to determine the pillar of anti-bend point and the internal force. When calculating the vertical load distribution using the method of secondary moment.
The design features: a reasonable selection, while meeting the use of functional, safe, reliable, economical and reasonable.
Key words:  Reinforced concrete; Frame construction; Internal force analyzing.

2.2 设计内容、建筑面积、标高
2.2.1 本次设计的题目为“办公楼”。
2.2.2 建筑面积:5522.139m2,场地面积:120×150m,建筑共六层,首层层高为3.9m,标准层层高为3.6m。
2.2.3 室内外高差0.450m,室外地面标高为-0.450m。
2.3结构设计说明
2.3.1 本工程为钢筋混凝土现浇框架结构。外墙300mm厚空心砖墙,内墙(除厕所外)均为200mm厚空心砖墙。
2.3.2 本工程抗震设防烈度为7度,设计地震分组为第一组,设计基本地震加速度值为0.10g。
2.4各部分工程构造
2.4.1屋面:为不上人屋面


3.1建筑概况
   该工程为永久性建筑,共六层。总建筑面积:5522.139M2,建筑占地面积:920.3565m2,楼内3部楼梯。建筑场地面积120×150㎡,柱网尺寸见建筑图。

3.2.3 材料情况:
非重承空心砖:砂浆等级为M5;
混凝土:C25(梁、板、基础)、C30(柱)
纵向受力钢筋:HRB335级(柱);HRB335级(梁);箍筋:HPB235级钢筋
3.2.4 抗震设防要求:设防基本烈度为7度,设计地震分组为第一组,设计基本地震加速度值为0.10g。
3.2.5 结构体系:现浇钢筋混凝土框架结构。
3.2.6 施工:梁、板、柱均现浇。
3.3一榀框架选择(见图3-1)


六层5500平米框架结构办公楼设计(建筑设计,结构设计,施工组织)
六层5500平米框架结构办公楼设计(建筑设计,结构设计,施工组织)
六层5500平米框架结构办公楼设计(建筑设计,结构设计,施工组织)
六层5500平米框架结构办公楼设计(建筑设计,结构设计,施工组织)
六层5500平米框架结构办公楼设计(建筑设计,结构设计,施工组织)
六层5500平米框架结构办公楼设计(建筑设计,结构设计,施工组织)
