单层1000平米排架结构大学建筑工程系结构实验中心设计

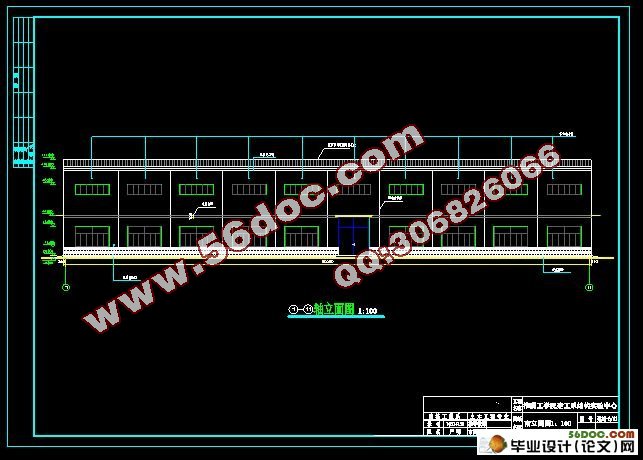

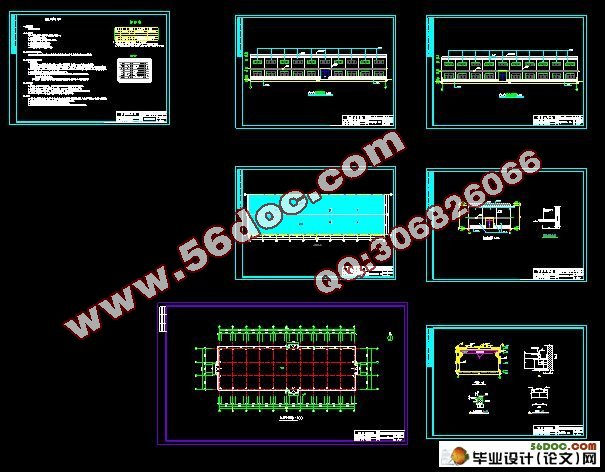

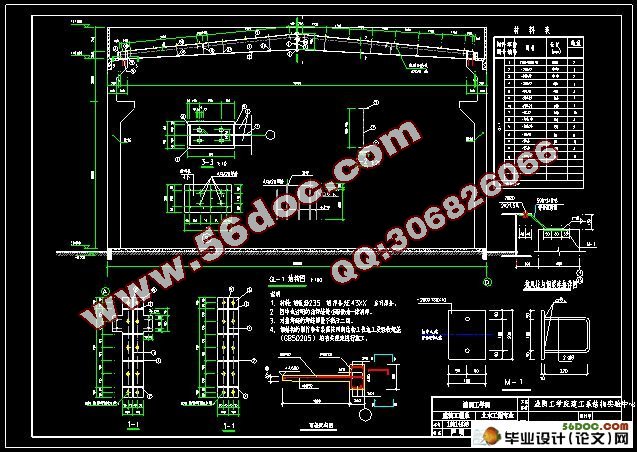

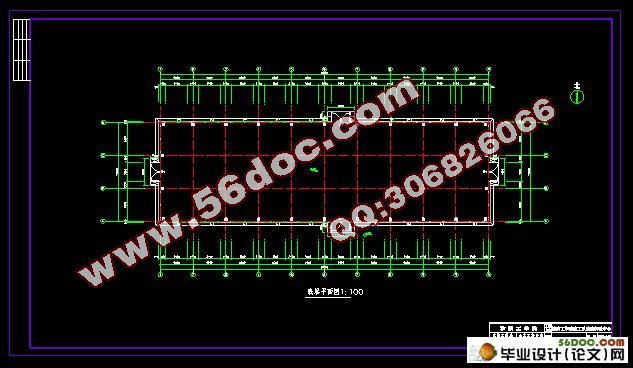

单层1000平米排架结构大学建筑工程系结构实验中心设计(含选任务书,开题报告,中期检查表,实习报告,外文翻译,实习报告,cad建筑图6张,结构图7张,计算书38000字)

毕业设计说明书中文摘要
本次设计是在老师的细致、认真指导下进行的。毕业设计课题为：淮阴工学院建工系结构实验中心设计。该建筑采用钢屋架，钢筋混凝土柱排架结构。建筑总面积为1080平方米。
本设计内容主要包括建筑设计、结构设计。建筑设计中包括平面定位图设计、平面设计、立面设计、剖面设计及建筑构造设计等。结构设计时采用了排架结构，设计任务主要是屋面梁、吊车梁、排架柱、抗风柱及基础的设计,建筑物的抗震计算；屋盖支撑和柱间支撑以及雨蓬需要单独设计；其圈梁、构造柱等按构造要求设计。
此次毕业设计的最终目的是加强了我们对基本概念的理解,把四年所学的知识得以综合运用，同时也为我以后的学习和工作打下了基础。


关键词  单层厂房，建筑设计，结构设计，排架结构

毕业设计说明书外文摘要

Title  The design of the laboratory used for civil engineering

experiments of Huaiyin Institute of Techonology

Abstract
This design carries on under Sheyuexin and Liujianxiong etc. This design carries on under the teacher’s meticulous and the earnest leading. In this design projector for graduation ,my question for study is the laboratory used for civil engineering experiments of Huaiyin Institute of Techonology. The building adopts bent frame structure . The area of the building is about one thousand and eighty.
The content of design mainly consists of architect and structural design. Architect design includes the flat surface fixed position diagram design, flat surface design and sign to face the design, section design and building structure design etc.In the structural  design, I employ bent frame in the building. The task of design is to examine the earthquake-proof of the structure; roof beam, crane girder, the bent frame column,  wind-resistant column and independent foundation should be designed individually; roof-bracing system, column bracing and rain shelters should be also designed individually; the ring beam and tectonic column must be designed according to tectonic demands.
The end purpose of this time graduate design is to enhance us comprehension to the basic concepts, synthesizes four years, knowledge for learning, and also building foundation for my future work and study .


Keywords  a single-storey building of industrial factory, architect design, structural design, bent frame


次毕业设计中，我的指导老师在百忙之中倾注了大量时间和精力，给予了必要的指导，在此表示衷心的感谢。
2  建筑设计说明
建筑设计在整体工程设计中起着主导和先进的作用，应综合考虑场地的环境，使用功能、结构施工、材料设备、建筑经济及建筑艺术等问题，还应考虑建筑与结构，建筑与各种设备等相关技术的综合协调，以及如何以更少的材料、劳动力、投资和时间来实现各种要求，使建筑做到适用、坚固、美观。该工程为淮阴工学院建筑工程系结构实验中心，根据设计任务书的要求，该实验中心采用排架结构，建筑面积1080m 2左右。
2．1  工程概况
淮阴工学院建筑工程系结构实验中心满足了建工系老师、学生在校期间从事科研工作的需求。按设计方案要求，该楼总建筑面积控制在1080m2，建筑层数为单层，结构形式为排架结构。
具体功能的要求：实验中心内有专为进行土木工程相关实验的工作吊车以及实验静力平台，满足了教学、科研的需要。
2．2  工程设计依据
2.2.1  工程设计原始资料
a）自然条件：
雪荷载：基本雪压  SO＝0.40KN/M2
风荷载：夏季主导风向东南风，基本风压  WO=0.40KN/M2
抗震设防列度：七度设防，设计地震基本加速度为0.1g，所属的地震分组为第一组。
场地类别为2类场地，特征周期为0.35s
b）水文地质资料：具体详见地质勘探报告书。
2.2.2  设计规范
国家相关建筑设计规范，标准。江苏省地方标准。


目   录

1  引言 …………………………………………………………………………1
2  建筑设计说明 ………………………………………………………………2
2.1  工程概况 …………………………………………………………………2
2.2  工程设计依据 ……………………………………………………………3
2.3  建筑设计目的 ……………………………………………………………3
2.4  平面设计依据及说明 ……………………………………………………3
2.5  建筑体型和立面设计 ……………………………………………………4
2.6  构造设计 …………………………………………………………………5
3  结构设计说明 ………………………………………………………………6
3.1  结构选型 …………………………………………………………………6
3.2  结构设计方案及布置 ……………………………………………………7
3.3  施工材料 …………………………………………………………………8
3.4  施工要求及其他设计说明 ………………………………………………8
4  结构计算书 …………………………………………………………………9
4.1  毕业设计课题及相关资料 ………………………………………………9
4.2  荷载计算及内力组合 ……………………………………………………9
4.3  横向抗震计算 ……………………………………………………………22
4.4  纵向抗震验算 ……………………………………………………………31
4.5  屋面钢梁设计 ……………………………………………………………37
4.6  吊车梁设计 ………………………………………………………………47
4.7  排架柱及抗风柱设计 ……………………………………………………64
4.8  柱下独立基础及墙下条形基础设计 ……………………………………78
4.9  柱间支撑及水平支撑设计 ………………………………………………91
4.10 墙体高厚比验算 …………………………………………………………99
4.11 雨蓬设计 …………………………………………………………………101
5  电算部分 ……………………………………………………………………106
结  论  …………………………………………………………………………182
致  谢  …………………………………………………………………………185
参 考 文 献 ……………………………………………………………………186
