四层4032平米百货商场营业厅设计(建筑图,结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

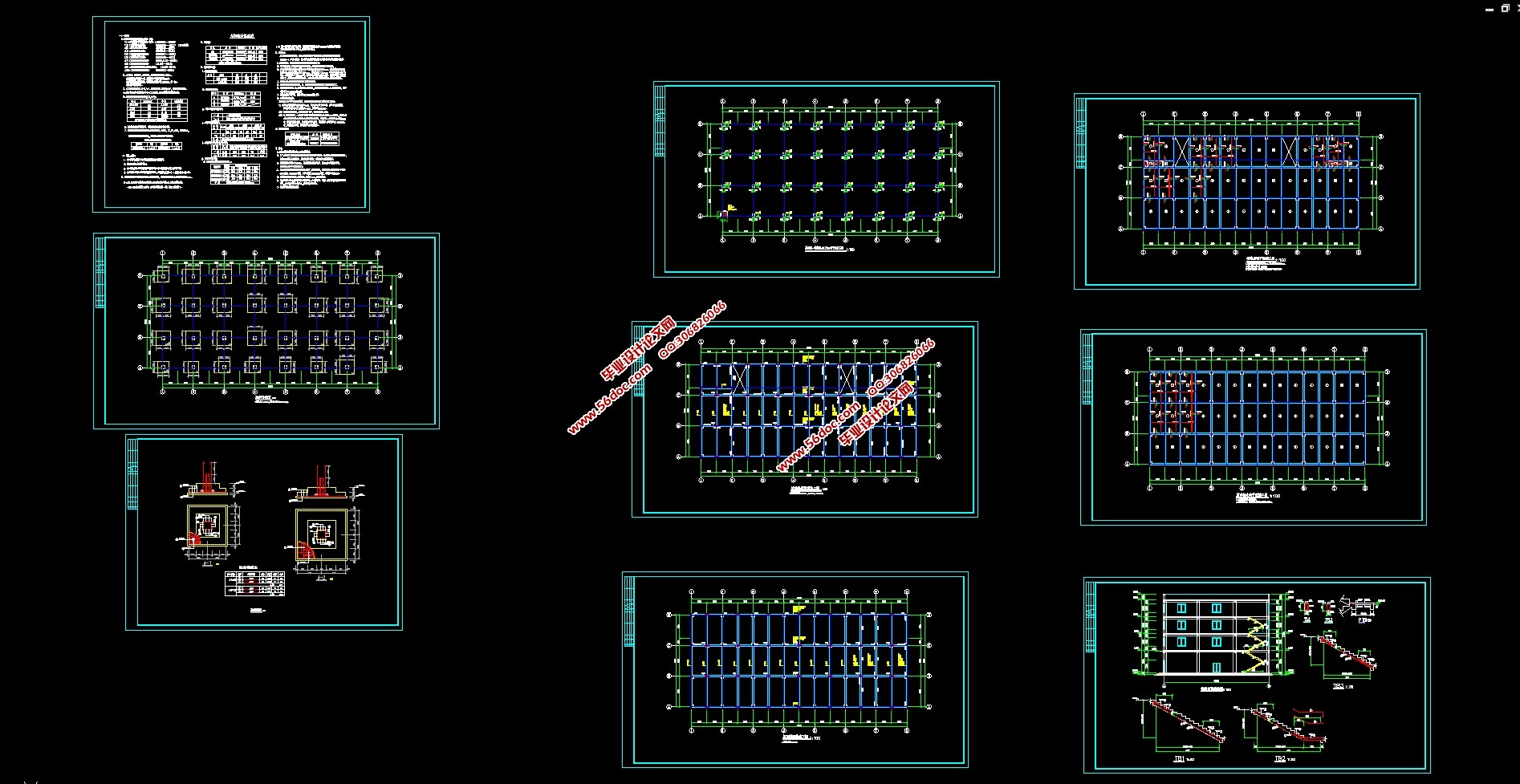

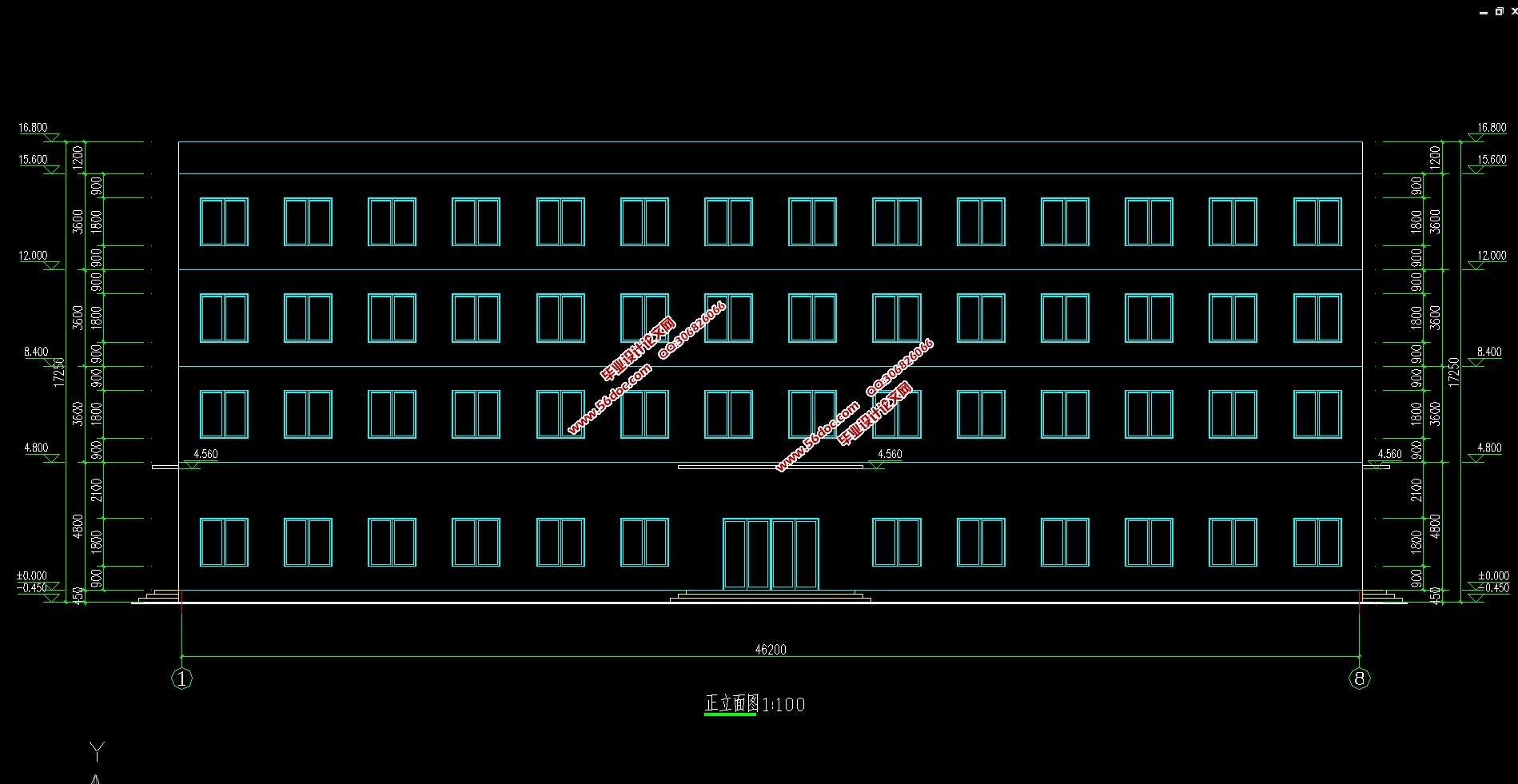

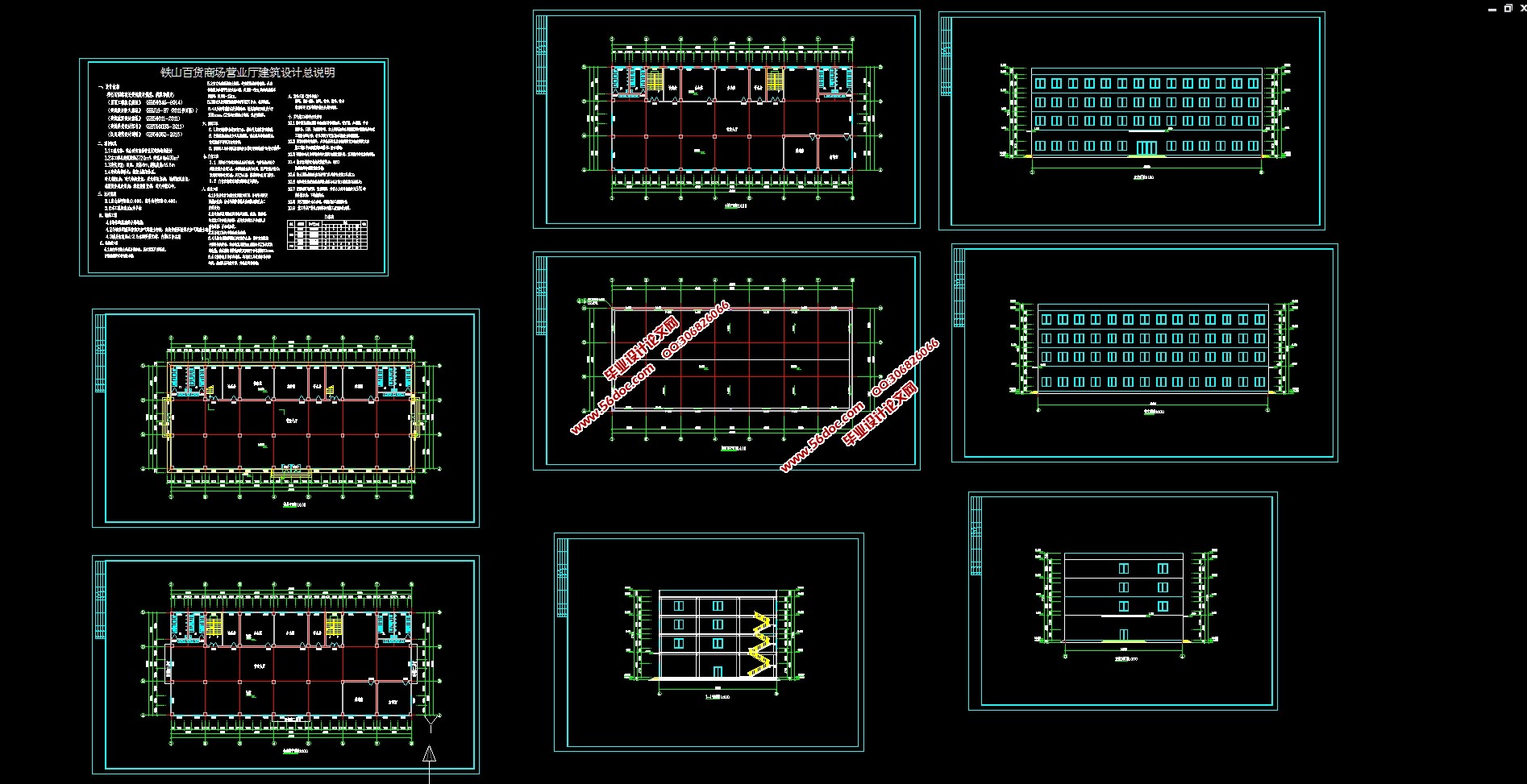

四层4032平米百货商场营业厅设计(建筑图,结构图)(任务书,计算书24000字,建筑图8张,结构图8张)
1.1 设计原始资料
1.1.1 工程概况
该工程为现浇钢筋混凝土框架结构,建筑面积4032.0㎡,建筑物共四层,底层层高4.8m,标准层层高3.60m,顶层层高3.60m,总高度15.6m,室内外高差0.450m
该营业厅拥有营业大厅、办公室、开水间、设备间等。楼内设有2个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
(1)抗震设防烈度:按抗震设计规范执行;
(2)基本风压W0=0.35kN/m2,冬季主导风向:北偏东风,夏季:东南风;B类粗糙度;
(3)雪荷载标准值:0.25kN/m2;
(4)地质条件:根据某地质队的工程地质勘察报告,本设计地基位于冲积粉质粘土、碎石土地层上,场区地势平坦,地面绝对标高在57.46m至57.65m之间。 自然地面以下土层依次为:(a) 、人工素填土,填土厚度约为0.8m ,填土未经分层碾压,密实性差;(b) 、淤泥层,为农田沉积淤泥,厚度为0.6m;(c) 、冲积粉质粘土,褐黄色,质地均匀,层内夹有少量铁锰质结核,直径2~5mm,呈褐黑色,厚度在8-8.8m之间,平均厚度8.5m,该层物理力学指标分析如下:含水量平均值23.3%,饱和度平均值94.94%,呈饱和湿土,容重平均值1.98、比重平均值2.67,液性指数平均值0.336,呈中密硬塑状,压缩系数平均值0.214kPa-1,压缩性为中偏低; (d) 、泥质粉砂岩,浅棕红色,矿物成份以泥质和石英砂为主,该层倾角平缓近水平;其强风化层厚度达6.2m,岩心破碎、层理不清,呈坚硬砂土状,其下为泥质粉砂岩中等风化层,揭厚2m,岩心较完整,层理清晰,岩石抗压强度为0.2-0.5Mpa。
(5)、水文地质条件  本地基地层上部粉质粘土为不透水层,泥质粉砂岩为不透水层。经钻孔简易水文观测,地基地层无水。根据本地建筑经验及有关标准判定,本场地内无不良环境水文地质条件,地下水对混凝土无侵蝕性。
(6)、勘察结论与建议     据工程地质勘察资料,该场地地基地形起伏不大,地貌单元单一,地层结构简单,无不良地质体,地下水位埋藏较浅,按《岩土工程地质勘察规范》,场地类型应属简单型,可作拟建建筑物的建筑场地;地基土层除填土层和淤泥层不宜作天然地基外,其余各层均可作地基持力层,其承载力特征值fak(Kpa)为:粉质粘土层,200;泥质粉砂岩强风化层250、中等风化层300;考虑本建筑层数和高度不大,建议持力层为粉质粘土层。建筑场地在施工及运营中,应加强排水、防渗措施。
(7)、设计标高:士0.00相应于绝对标高57.30m;


四层4032平米百货商场营业厅设计(建筑图,结构图)
四层4032平米百货商场营业厅设计(建筑图,结构图)
四层4032平米百货商场营业厅设计(建筑图,结构图)
四层4032平米百货商场营业厅设计(建筑图,结构图)


目录
摘要    4
前言    5
第一章 设计任务及基本要求    6
1.1 设计原始资料    6
1.2 建筑设计要求    6
1.3结构设计任务及要求    6
第二章 建筑设计说明    7
2.1建筑平面设计    7
2.2剖面设计    7
第三章 结构设计    9
3.1 结构方案的选择及结构布置    9
第四章 侧移线刚度计算    12
第五章 恒荷载作用下内力计算    13
5.1 框架恒荷载标准值计算    13
5.2 框架梁恒载作用下线荷载统计计算    14
5.3 框架节点集中荷载计算    17
5.4 恒载作用下框架梁的内力计算    20
第六章 活荷载作用下内力计算    28
6.1 框架梁活恒载作用下线荷载统计计算    28
6.2 活荷载作用下框架节点集中荷载计算    30
6.3 活载作用下框架梁的内力计算    32
第七章 风荷载作用下内力计算    39
7.1 风荷载标准值计算    39
7.2 风载作用下抗侧移刚度D的计算:    39
7.3 风荷载作用下的内力计算    41
第八章 地震荷载作用下内力计算    46
8.1 重力荷载代表值计算    46
8.2 横向框架自振周期计算    47
8.3 横向水平地震作用计算    48
8.4 水平地震作用下框架的内力计算    50
第九章 内力组合    55
9.1 横向框架梁的内力组合    56
9.2 竖向框架柱的内力组合    62
第十章 截面设计    68
10.1 设计内力    68
10.2 梁截面设计    68
10.3 框架柱截面设计    71
第十一章 基础设计    74
第十二章 板的设计    75
第十三章 楼梯设计    77
结论    78
谢辞    79
参考文献    80
