江苏镇江大港8万吨污水处理工程设计(含CAD图)
无需注册登录,支付后按照提示操作即可获取该资料.

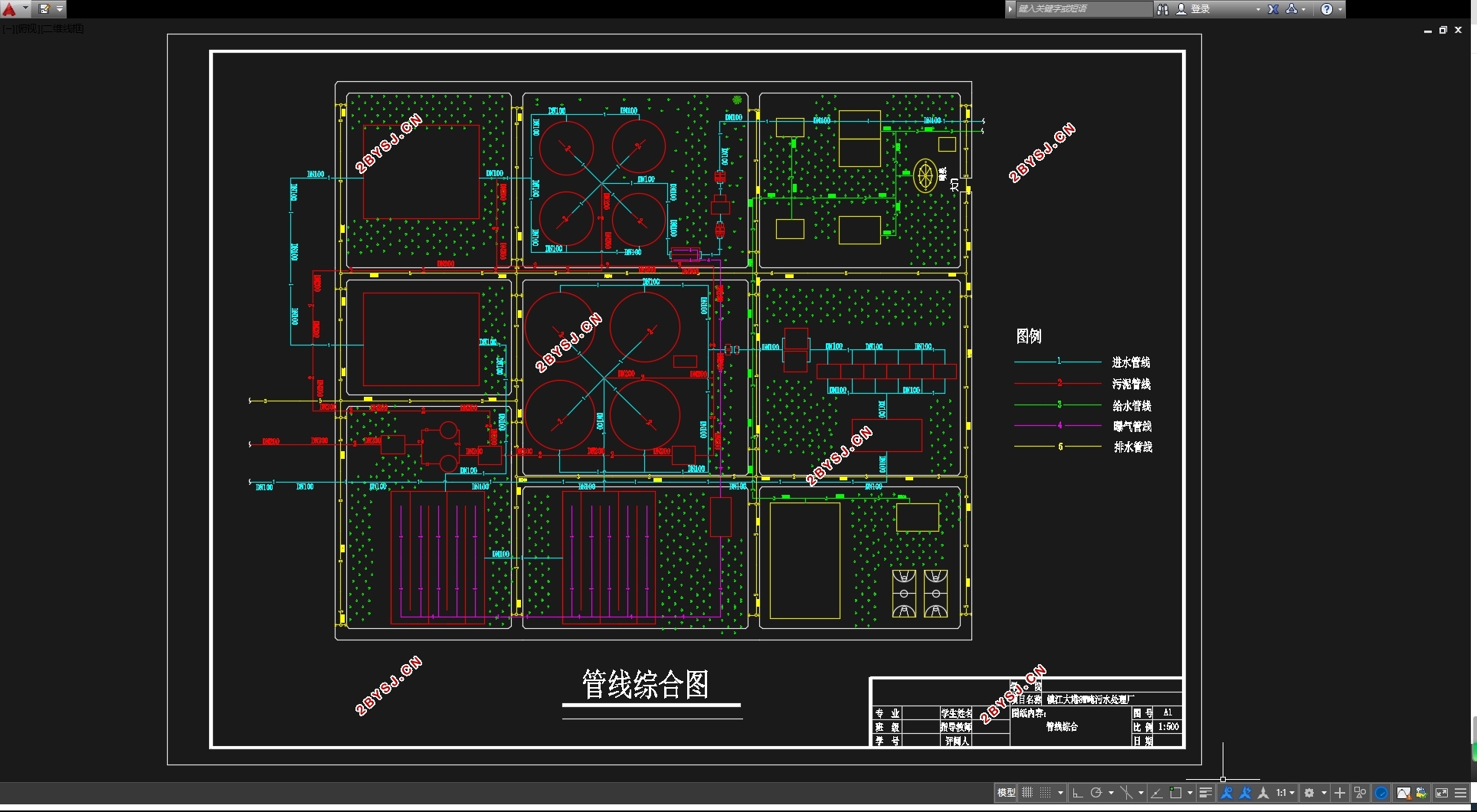

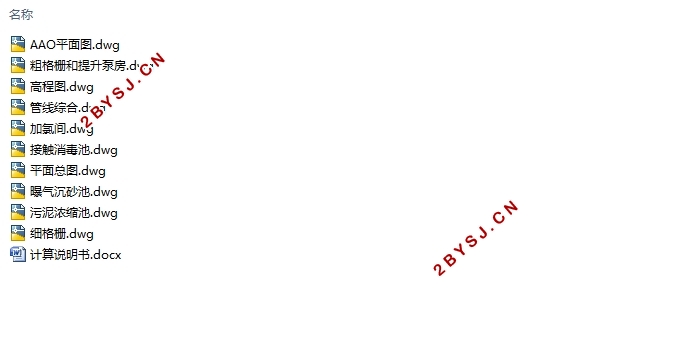

江苏镇江大港8万吨污水处理工程设计(含CAD图)(计算说明书10000字,CAD图11张)
摘要
随着社会进步,人们对于城市污水的处理的要求愈加严格。除了基本的去除污水中BOD和SS的要求外,通常还要求脱氮除磷,以保护水体环境。本设计即采用了众多脱氮除磷工艺中较为经济合理的AAO工艺对进入污水厂的污水进行处理。设计污水处理厂处理所在城市生活污水,日处理能力8万方,有效去除水中BOD、SS以及氮、磷元素,出水质量将达到国家污水综合排放标准一A级标准。本设计对污水处理厂处理流程、处理构筑物、以及高程进行了初步设计。
Abstract: With social progress, the demand for people's treatment of the municipal sewage is stricter..Except the demands of BOD and SS in the sewage, demand denitrification get rid of the phosphorus yet usually to go besides a basic one, in order to protect the water body environment .W have adopted A2/O craft to deal with the sewage which enters the sewage factory in this design. This paper Introduces the principles of biological phosphorus and nitrogen removal with the A2/O process and describes the flow chart of this process which Is then analyzed In detail.
一.污水处理工艺的选择
1.污水处理水量计算
根据太湖流域污染治理的要求,江苏镇江拟在大港区建一座日处理能力8万立方米的污水处理厂,收集镇江城区生活污水,项目采取BOT模式。分两期建设,第一期处理规模为水量40000立方米/天,二期规模是40000立方米/天,两期同时完成。
污水量:Q = 80000吨/天=80000 =0.92
变化系数:KZ=1.3
最大日流量:Qmax=KZ*Q=1.3*80000=104000
2.设计进水水质、设计出水水质及处理程度:
结合当地卫星地图(如图所示)。大港污水处理厂服务范围内以居住小区、饭店、学校、商业区为主,及需要处理的污水以生活污水为主。
根据实际调研和资料收集,得到该区的进水水质:
水质指标 CODCr BOD5 SS NH3-N TP pH
水质mg/L 400 200 200 25 4 6~9
目前,扩大污水处理能力,降低污水厂能耗,提高污水厂出水水质标准,控制污水排放的污染物对收纳水体的影响已成为全国水环境治理行业发展的主要特点。
目录
一.污水处理工艺的选择 5
1.污水处理水量计算 5
2. 设计进水水质、设计出水水质及处理程度: 5
3.主要处理工艺比较及确定 7
二. 粗格栅与提升泵房的设计计算 9
1.设计说明 9
2.设计参数: 9
三.集水池,水泵设计计算 11
1.扬程计算 12
2.选泵及电动机 12
3.泵房平面尺寸 12
四.泵后细格栅 12
五.曝气沉砂池 14
1.设计参数: 14
2.设计计算 14
六.初沉池的设计计算 15
1. 设计参数: 15
2.设计计算: 15
七.A/A/O法工艺的设计 16
1.A/A/O法设计参数: 16
2.设计计算: 17
3.曝气系统设计计算 20
4.曝气器数量计算(以单组反应池计算) 21
5.供风管道计算 21
6.厌氧池设备选择(以单组反应池计算) 22
7.污泥回流设备 22
8.混合液回流设备 22
八.二沉池的设计计算 23
1.设计参数 23
2.设计计算 24
九.混凝池和絮凝池设计计算 25
1. 混凝剂的选择 25
2.混凝剂投加量的确定 26
3.投药计量设备 27
4.混凝剂的投加方式 27
5.混合设施 28
6.絮凝池 29
十.过滤池设计计算 29
1.滤池类型的选择 29
2.设计数据 30
十一.消毒池的消毒剂的选择 35
1.消毒剂的作用 35
2.接触消毒池的设计计算 35
3.加氯计算 36
4.贮氯仓库的尺寸: 36
十二.污泥浓缩池设计计算 36
1. 浓缩池选择 36
2.设计参数 37
3.设计计算 37
十三.贮泥池设计计算 38
1.贮泥池设计计算 38
十四.污泥脱水机房设计计算 38
1.设计说明 38
2. 设计计算 38
十五.高程的确定 39
