五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

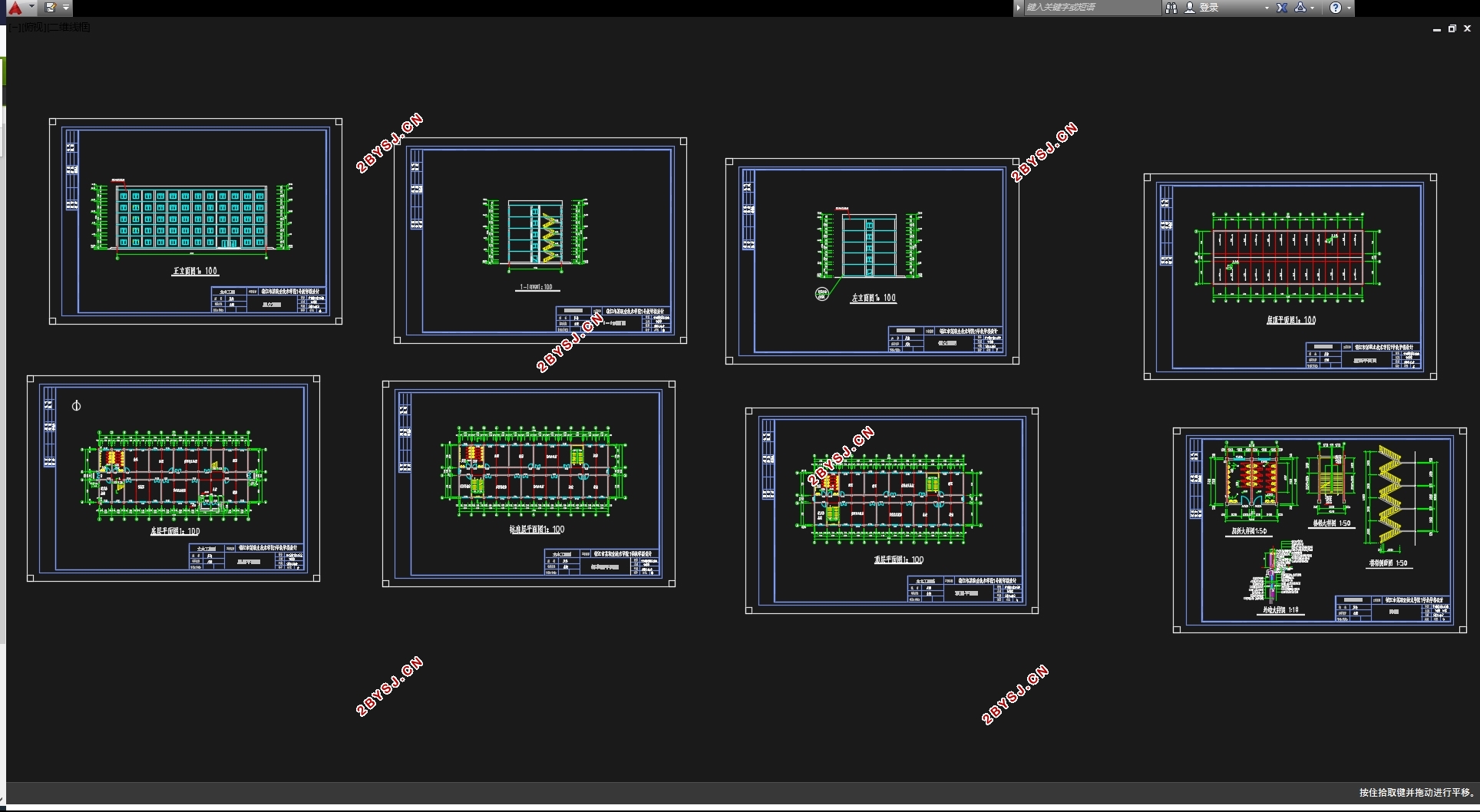

五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书14000字,CAD建筑图8张,CAD结构图7张)
摘    要
根据建筑方案图,本工程位于镇江市,建筑结构安全等级为二级,设计使用年限为50年;场地类别为Ⅱ类,抗震设防烈度为7度,设计基本地震加速度值为0.15g。建筑场地长44m,宽14m,为5层钢筋混凝土框架结构,跨数可根据建筑功能布局选择2跨或3跨;主要柱网尺寸及层高根据建筑功能要求等确定。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件,合理地进行结构选型和结构整体布置,确定各种结构构件的尺寸,选取一榀主要横向结构框架进行结构设计计算,用计算结构力学程序对该榀结构框架进行电算与手算结果进行对比分析;完成楼梯设计和基础设计;用PkPM软件对整栋框架结构进行PkPM电算;绘制出相关建筑和结构施工图。
通过本模拟设计,可使学生综合土木工程专业各课程的知识,了解建筑设计方法,熟悉结构设计与分析过程。
关键词:弯矩;剪力;配筋;抗震

Zhenjiang City, a Vocational and Technical College Teaching Building No.1
Abstract
According to the construction plan map, the project is located in Zhenjiang City, the security level for the two structures, the design life of 50 years; venue category Ⅱ class seismic intensity of 7 degrees, the basic design earthquake acceleration value of 0.15g. Construction site long 44m, width 14m, five-story reinforced concrete frame structure, spans across 2 or 3 can be cross-functional layout of the building selected according to; main column grid dimensions and architectural features storey determined according to the requirements.
According to the architectural design and structural loading, seismic requirements and aspects of the geological conditions of the site, reasonably structured selection and arrangement of the whole structure, determine the dimensions of the various structural members, select a transverse specimens of major structural framework for structural design calculations, with the calculated structure structural mechanics framework program of the specimens of Computing and hand calculated results were compared; complete the stair design and basic design; using PkPM software for the entire frame structure PkPM Computing; mapping out the structure of the building and construction plans.
Through this simulation designed to allow students a comprehensive knowledge of various civil engineering professional courses, learn architectural design, structural design and analysis process familiar.
Keywords: moment; shear; reinforcement; earthquake

1.1工程概况
    工程概况本工程位于镇江市,建筑结构安全等级为二级,设计使用年限为50年。镇江市某职业技术学院1号教学楼。设计结构为5层钢筋混凝土框架,底层层高为3.6m,其余层均为3.6m。
1、气象资料
基本风压:0.40kN/m2  ,
基本雪压:0.35kN/m2
2、工程地质资料
(1)岩土工程勘察报告由某建筑设计院提供,根据勘测报告,建筑场地天然地面绝对标高25 m。天然地面下厚0.70m左右为人工杂填土,地基承载力标准值fak=50kPa,Es=1.6MPa;其下为1.50m粉质粘土,fak=164kPa,Es=5.26MPa;然后为厚6~11m 的粉质粘土,fak=268kPa,Es=11.8MPa。地下水位位于地表下2.52m,无侵蚀性。。
(2)基础形式:根据场地工程地质特征及拟建建筑物结构荷载特征fa=100kPa,建议采用柱下钢筋混凝土独立基础,以○2层粉质粘土作为持力层。
(3)详细勘查情况。


五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)
五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)
五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)
五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)
五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)
五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)
五层镇江市某职业技术学院教学楼设计计(含建筑图结构图)


目录
第一章  设计资料及要求••••••••••••••••••••••••••••••••••6
1.1工程概况••••••••••••••••••••••••••••••••••••••••••••6
1.2设计内容及要求••••••••••••••••••••••••••••••••••••••6
第二章  确定计算简图••••••••••••••••••••••••••••••••••••8
2.1梁柱截面尺寸•••••••••••••••••••••••••••••••••••••••8
2.2材料强度等级•••••••••••••••••••••••••••••••••••••••10
2.3计算简图•••••••••••••••••••••••••••••••••••••••••••10
2.4荷载计算 •••••••••••••••••••••••••••••••••••••••••••10
2.5风荷载••••••••••••••••••••••••••••••••••••••••••••••15
2.6地震作用••••••••••••••••••••••••••••••••••••••••••••16
第三章  框架内力计算••••••••••••••••••••••••••••••••••••21
3.1恒载作用下框架内力•••••••••••••••••••••••••••••••••21
3.2活载作用下框架内力•••••••••••••••••••••••••••••••••29
3.3风荷载作用下内力计算•••••••••••••••••••••••••••••••35
3.4地震作用下横向框架内力计算•••••••••••••••••••••••••41
第四章  框架内力组合••••••••••••••••••••••••••••••••••••50
4.1恒载作用下框架内力•••••••••••••••••••••••••••••••••50
4.2活载作用下框架内力•••••••••••••••••••••••••••••••••50
4.3风荷载作用下内力计算•••••••••••••••••••••••••••••••50
4.4地震作用下横向框架内力计算•••••••••••••••••••••••••50
第五章  框架梁柱截面设计••••••••••••••••••••••••••••••••51
5.1恒载作用下框架内力•••••••••••••••••••••••••••••••••51
5.2活载作用下框架内力•••••••••••••••••••••••••••••••••54
5.3风荷载作用下内力计算•••••••••••••••••••••••••••••••56
5.4地震作用下横向框架内力计算•••••••••••••••••••••••••58
第六章  楼梯结构计算设计••••••••••••••••••••••••••••••••63
6.1 梯段计算•••••••••••••••••••••••••••••••••••••••••63
6.2休息平台板1计算••••••••••••••••••••••••••••••••••64
    6.3梯段梁TL1计算•••••••••••••••••••••••••••••••••••66
第七章、现浇楼面板设计••••••••••••••••••••••••••••••••••67
7.1求支座中点最大弯矩•••••••••••••••••••••••••••••••••67
7.2区格(A)•••••••••••••••••••••••••••••••••••••••••• 69
7.3区格(D)•••••••••••••••••••••••••••••••••••••••••••70
第八章、基础设计••••••••••••••••••••••••••••••••••••••••72
8.1荷载计算•••••••••••••••••••••••••••••••••••••••••••72
8.2确定基底面积•••••••••••••••••••••••••••••••••••••••73
8.3地基变形验算•••••••••••••••••••••••••••••••••••••••75
8.4基础结构设计•••••••••••••••••••••••••••••••••••••••76
参考文献•••••••••••••••••••••••••••••••••••••••••••••••
致谢•••••••••••••••••••••••••••••••••••••••••••••••••
附录••••••••••••••••••••••••••••••••••••••••••••••••••••
