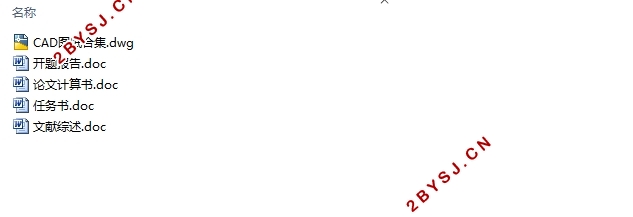

高层(十五层)办公楼给排水工程设计(含CAD图)(任务书,开题报告,文献综述,论文计算书18000字,CAD图28张)
摘 要
本设计为十五层办公楼的建筑给排水设计,主要包括给水系统,排水系统,消防系统。给水系统采用分区供水,一层至地上五层为低区,由市政管网直供,六至十五层为高区,采用无负压变频调速供水设备供水。生活排水采用污、废水合流制,一层以上污废水重力自流排入室外污水管道,地下室污废水采用潜水泵提升至室外污水井。屋面雨水排放选内排水排放方式,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类建筑,属中度危险I级。室内消防流量30L/s,室外20L/s。充实水柱取12m,水龙带长度取25m,水枪喷嘴流量5.2L/s,消防立管管径为DN100。在顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷淋灭火系统,报警阀设于地下一层,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分3个区。屋顶设置水箱为18立方米的消防水箱,贮存10min自动喷水灭火系统、室内消火栓系统用水量。自动喷水灭火系统和消火栓系统的初期灭火由水箱供水,后期供水由地下室的消防水泵和自喷泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统
工程概况
昆仑路2号地块办公楼建筑总共十五层,地下二层为汽车库,地下一层为自行车库及设备用房,地上十五层全为办公用房,顶层为机房层。
由平面图可知,一层层高4.2m,二层层高3.6m,三层层高3.6m。4~15层层高3.1m。
目 录
摘 要 1
Cha1 设计任务书 4
1.1工程概况 4
1.2给设计依据 4
1.3设计基础资料 4
1.4完成的工作量 4
1.5 设计进度计划 6
Cha2 设计说明书 7
2.1室内给水系统 7
2.1.1 给水系统的选择 7
2.1.2方案选择依据 8
2.1.3给水系统的组成 9
2.1.4给水管道布置与敷设 9
2.1.5设计参数及水量 10
2.1.6加压设备及构筑物 10
2.2室内排水工程 10
2.2.1系统的选择 10
2.2.2排水系统的组成 11
2.2.3主要设备及构筑物 11
2.2.4排水管道安装要求 12
2.3室内消防工程 12
2.3.1系统的选择 12
2.3.2室内消火栓系统的组成 13
2.3.3设备及构筑物 13
2.3.4消火栓的安装 13
2.4自动喷淋系统 13
2.4.1自动喷水灭火系统的选择 13
2.4.2自动喷水灭火系统的组成 14
2.4.3喷头的选择与布置 14
2.4.4设备及构筑物 15
2.4.5喷淋系统的安装 15
2.5雨水排水系统 15
2.5.1雨水排水系统的选择 15
2.5.2雨水排水系统的组成 16
2.5.3雨水管道的敷设与布置 16
Cha3 设计计算书 16
3.1室内给水(冷水)系统的计算 16
3.1.1生活用水量计算 16
3.1.2设计秒流量的确定 17
3.1.3水表的选择 18
3.1.4室内给水系统水力计算 19
3.2室内排水系统水力计算 27
3.2.1横支管的计算 27
3.2.2立管的计算 32
3.2.3排出管的计算 33
3.2.4集水坑及提升泵计算选型 34
1.地下室车库集水坑计算 34
2.消防电梯集水坑及提升泵计算选型 34
3.水泵房集水坑及提升泵计算选型 35
4.汽车坡道集水坑及提升泵计算选型 35
3.2.5化粪池设计计算 35
3.3室内消火栓给水系统的计算 37
3.3.1消火栓的布置 37
3.3.2消火栓保护半径 37
3.3.3水枪喷嘴处所需的压力 38
3.3.4水枪喷嘴的出流量 38
3.3.5水带阻力 38
3.3.6消火栓口所需的水压 38
3.3.7水力计算 38
3.3.8消防水箱 41
3.3.9消防贮水池 41
3.3.10水泵接合器选定 43
3.3.11消火栓减压计算 43
3.3.12室外消火栓的设置 44
3.4自动喷水灭火系统 44
3.4.1自动喷淋灭火系统的基本数据 44
3.4.2管道与报警阀布置 44
3.4.3喷头的选用与布置 45
3.4.4系统的设计流量 45
3.4.5水力计算(特性系数法) 45
3.4.6报警阀的压力损失 51
3.4.7选泵计算 52
3.4.8水泵接合器 52
3.4.9喷淋减压孔板计算 53
3.5建筑雨水排水系统的设计与计算 54
3.5.1降雨强度 54
3.5.2汇水面积 54
3.5.3设计秒流量 55
3.5.4雨水斗选用 56
3.5.5连接管计算 57
3.5.6悬吊管计算 57
3.5.7立管计算 57
3.5.8排出管计算 57
