某小高层宾馆给水排水设计(含CAD图)

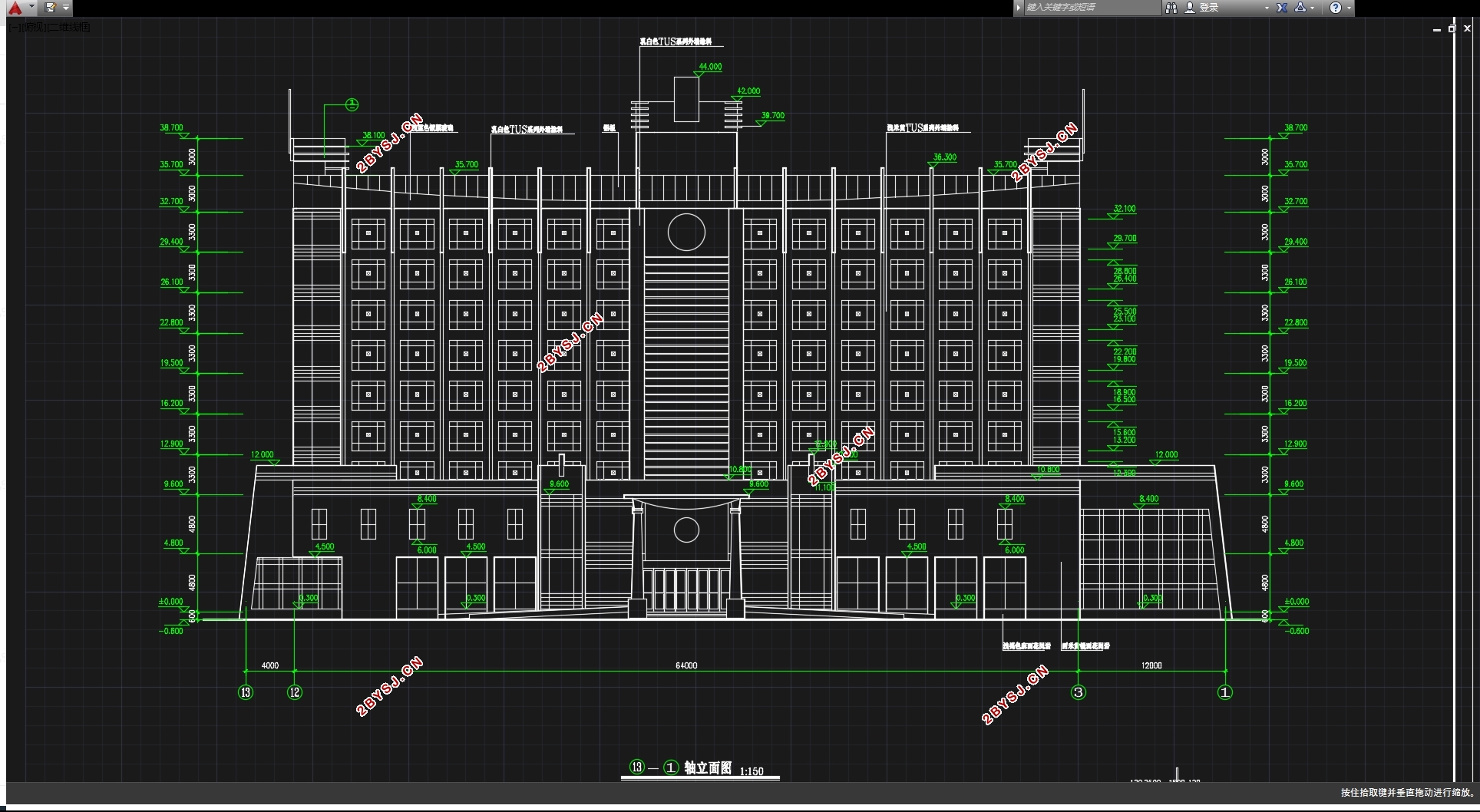

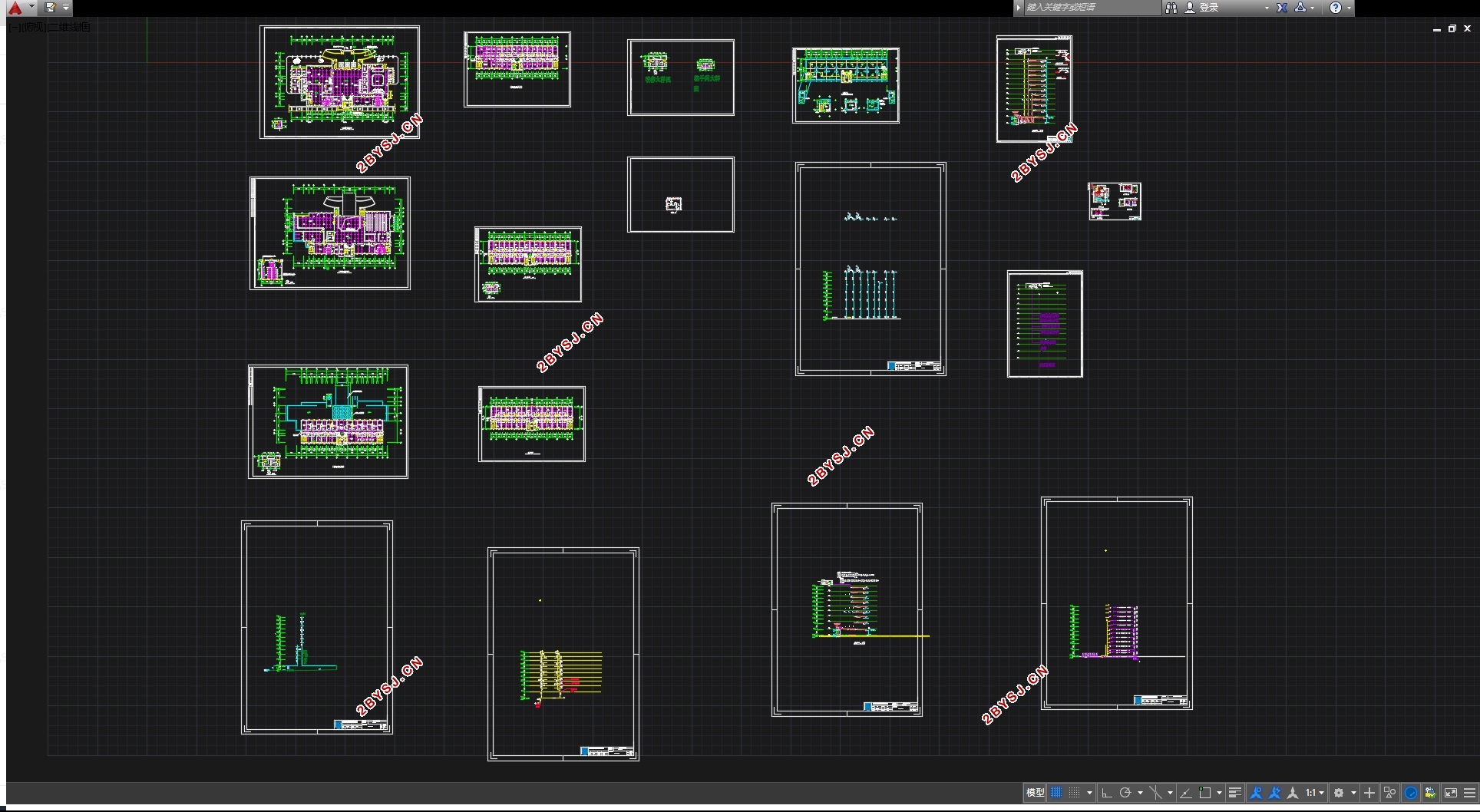

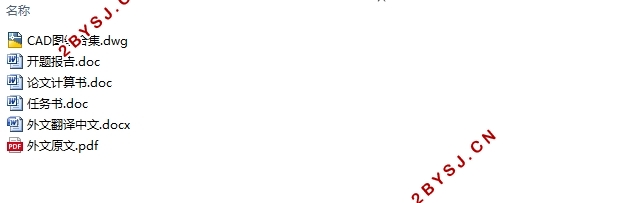

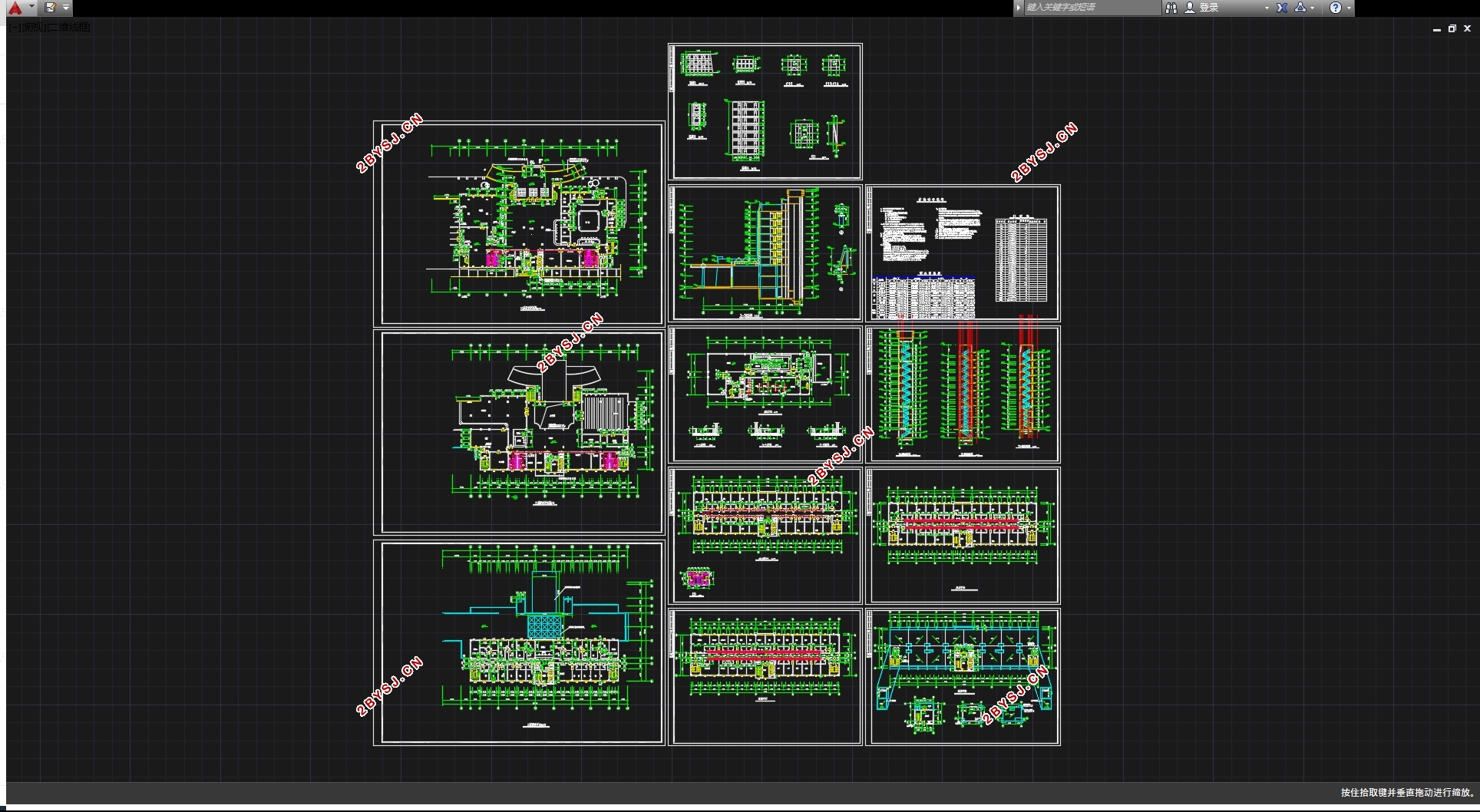

某小高层宾馆给水排水设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书20000字,CAD图26张)
摘    要
    本设计为小高层宾馆，给水系统分区供水，从市政管网上接一根DN200的引入管，负一层至地上五层为市政管网直供，六层以上采用变频供水设备加压供水，生活排水采用污、废水合流制，室内一层及以上污废水重力自流排入室外污水管道，地下室污废水采用潜水泵提升至室外污水井，经化粪池处理再排入市政污水管。卫生间采用多设立管形式，采用专用通气立管，部分增设环形通气管。屋面雨水排放选外排水排放方式，雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范，该建筑为二类高层建筑，室外消火栓用水量20L/s，室内消火栓用水量30L/s，火灾延续时间2h。消火栓充实水柱高度12m，水龙带长度25m，水枪喷嘴流量5.16L/s，消防立管管径为DN100。在屋顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷淋灭火系统，报警阀设于地下一层，各层均设水流指示器、末端试水装置和信号阀，其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分2个区。屋顶水箱为18立方米为消防水箱，贮存10min自动喷水灭火系统、室内消火栓系统用水量。自动喷水灭火系统和消火栓系统的初期灭火由水箱供水，后期供水由地下室的消防水泵和自喷泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统

Abstract
Water supply system water, from municipal pipe network pick a service pipe DN100, minus one to five floors for the direct supply of municipal pipe network, six to eleven layers with variable-frequency water supply equipment pressurized water .Construction indoor drainage-diversion of sewage, waste water, an outdoor drainage sewage waste combined, after discharged into the manhole, septic tank treatment and then discharged into municipal sewers Toilet established forms, special ventilation risers, some additional loop vent. Basement drainage flow sewer collection to sump, submersible sewage pump lifting flows into the inspection Chamber For the outdoor drainage, select half-pressure of gravity flow systems, rainwater flow roof rainwater collected by the rain water pipe to manhole.
According to the specifications, the building two high-rise construction, outdoor fire hydrant water 20L/s, 20L/s fire hydrant water consumption, fire life 2h. 12m fire hydrant full water column height, hose length 25m, 5.16L/s water gun nozzle flow, fire the riser tube diameter DN100. Set up a test fire hydrants in roofing, each fire hydrant boxes are
equipped with remote start button for fire pump.
Wet automatic fire sprinkler system in the building, spraying system design flow 30L/s. The alarm valve located on the pump room in the basement, the floors are located water flow indicator, test water device and signal the valve at the end, its signal is fed into the fire control center for processing. Sprinkler system the project divided into two zones. Selection box-pump fire booster regulator device integration (including 18 cubic meters of fire water tank) storage initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement.
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system


目录
第一章 设计说明
一、给水系统    1
1.1给水方案    1
1.1.1方案选择    1
1.1.2方案选择依据    2
1.2给水系统组成    3
1.3给水管道的布置与敷设    3
二、消防系统    4
2.1室内消火栓系统    4
2.1.1室内消火栓系统的选择    4
2.1.2系统组成    5
2.1.3设备及构筑物    5
2.1.4消火栓的安装    5
2.2自动喷淋系统    5
2.2.1室内自动喷水灭火系统的选择    5
2.2.2系统组成    6
2.2.3喷头的选择与布置    6
2.2.4设备及构筑物    7
2.2.5喷淋系统的安装    7
三、室内排水系统    7
3.1系统选择    7
3.2系统组成    8
3.3主要设备及构筑物    8
3.4排水管道安装要求    8
3.5通气管安装要求    8
3.6清扫口、检查口安装要求    9
四、雨水系统    10
4.1雨水排水系统的选择    10
4.2雨水排水系统的组成    10
4.3雨水管道的敷设与布置    11
第二章 设计计算书    12
一、给水系统的计算    12
1.1设计计算依据    12
1.2设计计算    12
1.3设计秒流量的确定    13
1.4水表的选择    13
1.5生活给水系统水力计算    15
1.5.1设计依据    15
1.5.2卫生间给水水力计算    16
1.5.3低区水力计算    23
1.5.4高区水力计算    26
1.6地下生活水箱容积    27
1.7地下室生活水泵的选择    27
1.8低区给水系统所需压力校核    29
二、室内消火栓给水系统的计算    29
2.1消防水池    29
2.1.1消防水池的设置    29
2.1.2体积计算    29
2.2屋顶消防水箱    31
2.3消火栓保护半径    31
2.4消火栓布置间距    32
2.5消火栓的确定    32
2.6消火栓的水力计算    32
2.7水泵接合器选定    35
2.8消火栓减压计算    36
2.9室外消火栓的设置    36
三、自动喷水灭火系统    37
3.1自动喷淋灭火系统的基本数据    37
3.2管道与报警阀布置    37
3.3喷头的选用与布置    37
3.4系统的设计流量    38
3.5水力计算（作用面积法）    38
3.6报警阀的压力损失    42
3.7选泵计算    42
3.8水泵接合器    43
3.9喷淋减压孔板计算    43
四、室内排水系统的设计与计算    44
4.1横支管的计算    44
4.2立管计算    48
4.3排出管计算    49
4.4集水坑及提升泵计算选型    50
4.4.1地下室车库和地下室喷淋集水坑计算    50
4.4.2汽车坡道集水坑及提升泵计算选型    51
4.4.3集水间提升泵选型    51
4.4.4水泵房集水坑及提升泵计算选型    52
4.5化粪池设计计算    52
五、建筑雨水排水系统的设计与计算    53
5.1降雨强度    53
5.2汇水面积    53
5.3设计秒流量    54
5.4雨水斗选用    56
5.5连接管计算    57
六、室外排水系统的设计与计算    57
6.1室外雨水管网计算    57
6.2室外污水管网计算    58
参考文献    60
