东莞市十六层高层建筑某财经大厦给排水设计(含CAD图)

东莞市十六层高层建筑某财经大厦给排水设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书15000字,CAD图28张)
摘要
   本次的设计是东莞市某财经大厦给排水设计，总建筑面积13733.4 ，建筑高度68.40m，属于高层建筑。给水系统采用分区供水，分为三个区，低区为第一层至第三层，由市政管网直供；中区为第四层至第十层，由变频无负压设备供水；高区为第十一层至十六层，由变频无负压设备供水。
    查规范知道本建筑为一类建筑，防火等级为一级，室内消火栓设计流量为，火灾延续时间按3h计，充实水柱高度为13m，水带长度25m，消防立管管径为DN100。自动喷淋系统根据一个报警阀最多控制800个喷头分为两个区。屋顶设有体积为18 的消防水箱，可以贮存10min自动喷淋灭火系统和室内消火栓系统的用水量，火灾初期由水箱供水，后期由地下室的消防水泵和喷淋泵供水。
本建筑排水系统采用污废水合流排水体制，污水经化粪池处理后直接排入城市排水管网集中送至污水处理厂。四层至二十二层的排水立管采用专用通气dn110立管，首层到三层采用单独排水，地下室的水汇集到集水坑，再由潜污泵提升排出。雨水系统采用重力排水方式，屋面雨水斗收集屋面雨水后经雨水立管排至地面。
关键词:给水系统  排水系统  消火栓系统  自动喷水灭火系统 雨水系统

Abstract
The design is a financial building in Dongguan city water supply and drainage design, with a total construction area of 13733.4, building height of 68.40m, belong to the high-rise building. Water supply system with water supply district, divided into three zones, low area into the first floor to the third floor, by the municipal pipe network direct supply; central to the fourth floor to the tenth floor. By frequency non negative pressure water supply equipment; high for the eleventh floor to 16th floor, by frequency non negative pressure water supply equipment.
Check specification know the construction of a building, fire rating for a level, indoor hydrant design flow, fire duration by 3H, enrich the water column height is 13m, hose length of 25m, fire riser diameter DN100. Automatic sprinkler system according to a maximum of 800 sprinkler control nozzle is divided into two zones. The roof has 18 fire water tank volume, can be stored for 10min automatic sprinkler fire extinguishing system and indoor fire hydrant system of water at the initial stage of a fire by water tank, the latter by the basement fire pump and spray pump water supply.
The building water supply and drainage system using sewage waste water drainage system, sewage after treatment of septic tank discharged directly into the urban drainage pipe network concentrated sent to the sewage treatment plant. Four layer to a 22 storey drainage riser with special ventilation dn110 riser, the first layer to three layer using a separate drainage, in the basement of the water pool to the sump, by the submersible sewage pump improve discharge. The rainwater system adopts gravity drainage mode, and the roof rainwater hopper collects the roof rainwater, and the rainwater is drained to the ground through the rain water pipe.
Keyword: the water supply system  drainage system  fire hydrant system automatic sprinkler system water system

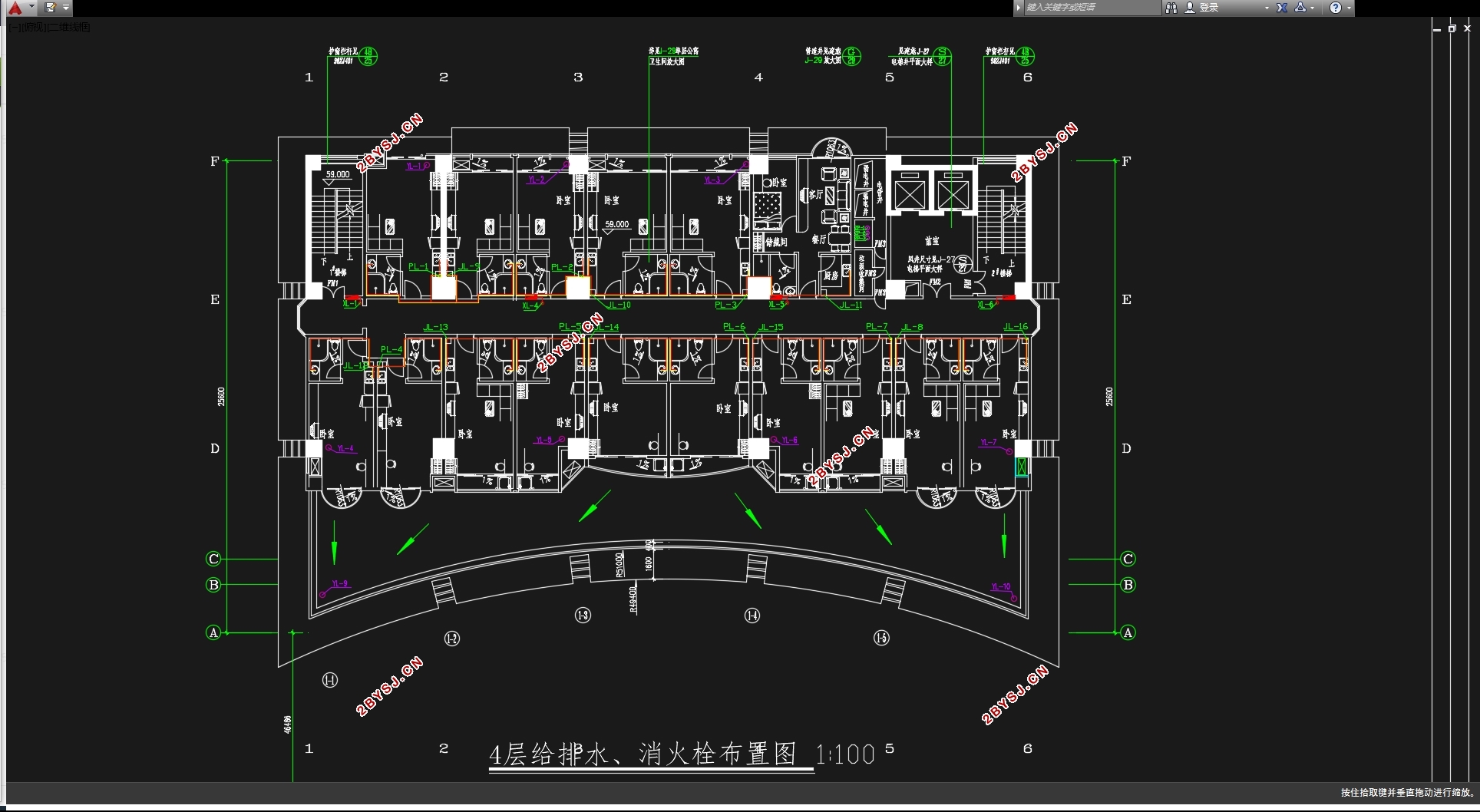

1.1.1给水系统的分区
（1）建筑给水系统应尽量利用市政管网直接供水，在外部供水压力不能满足建筑水压要求时，则建筑上层应采取加压和流量调节装置供水。
（2）高层建筑给水系统的竖向分区，应根据使用要求、设备材料性能、维护管理条件、建筑层数和高度以及室外给水水压等因素合理确定。一般最低处卫生器具给水配件静水压宜控制在：
  1住宅、旅馆、饭店、公寓、医院等及其类似的建筑：0.3~0.5MPa;
  2办公楼等：0.35~0.45MPa。
（3）若静水压超过以上数据时，可采用分区供水或加压措施，以使用水装置和卫生器具的流出水头接近或等于额定流量时流出水头。
本建筑高度为68.40m，属于高层建筑，低层管道中静水压力过大，为了克服这样的弊端，采用竖向分区供水。


目  录
第一章   设计说明书    3
一、给水系统    3
1.1方案比选    4
1.2室内给水系统的组成    4
1.3给水管道的布置与敷设    4
二、消防系统    5
2.1消火栓系统    5
2.1.1消火栓系统的设置场所    5
2.1.2消火栓系统的组成    5
2.1.3消火栓系统的布置    6
2.2自动喷水灭火系统    6
2.2.1自动喷水灭火系统的设置场所    6
2.2.2自动喷水灭火系统的组成    7
2.2.3喷头的选择与布置    7
三、排水系统    8
3.1排水方案的选择    8
3.1.1室外排水方案的确定    8
3.1.2室内排水方案的确定    9
3.2排水管道的安装    9
四、雨水系统    9
4.1雨水排水系统的选择    9
4.2雨水排水系统的组成    10
4.3雨水管道的敷设与布置    10
第二章   设计计算书    11
一、给水系统计算    11
1.1用水量计算    11
1.1.1给水用水定额 及时变化系数Kh    11
1.1.2最高日用水量 计算    11
1.1.3最高日最大时用水量Qh计算    12
1.2给水管网水力计算    12
1.2.1给水管道设计秒流量qg计算    12
1.2.2给水系统所需水压计算    12
1.2.3给水水力计算    12
二、消防系统计算    18
2.1消火栓系统计算    18
2.1.1计算管路的选择    19
2.1.2消火栓、水带、水枪型号的选择    20
2.1.3消防管网水力计算    21
2.2自喷系统计算    26
2.2.1喷淋布置    26
2.2.3自喷计算    26
2.2.4系统水力计算    29
2.3增压及贮水设备    29
2.3.1选泵    29
2.3.2稳压设备    29
2.4水泵接合器    30
2.5喷淋减压孔板计算    30
三、排水系统计算    31
3.1排水水力计算    31
3.1.1排水设计秒流量    31
3.1.2排水管水力计算    38
3.1.3 排气通气立管选用    40
3.1.4 一二层排水计算    41
四、雨水系统计算    42
4.1汇水面积计算    42
4.2雨水量计算    42
4.3雨水斗选用    43
4.4连接管计算    44
4.5立管计算    45
4.6排出管计算    46
参考文献    46
谢 辞    47
