江苏泗洪县某镇给水工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

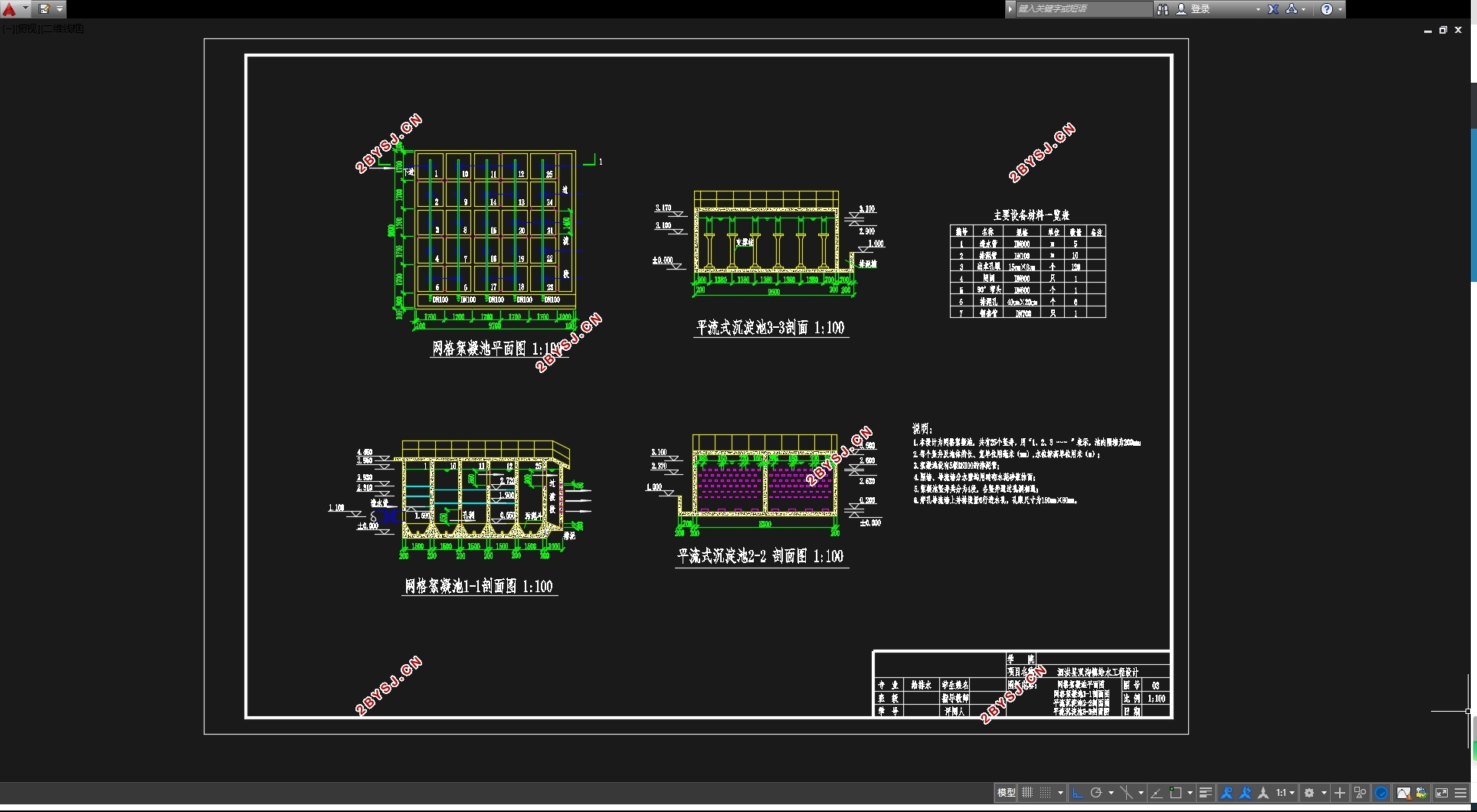

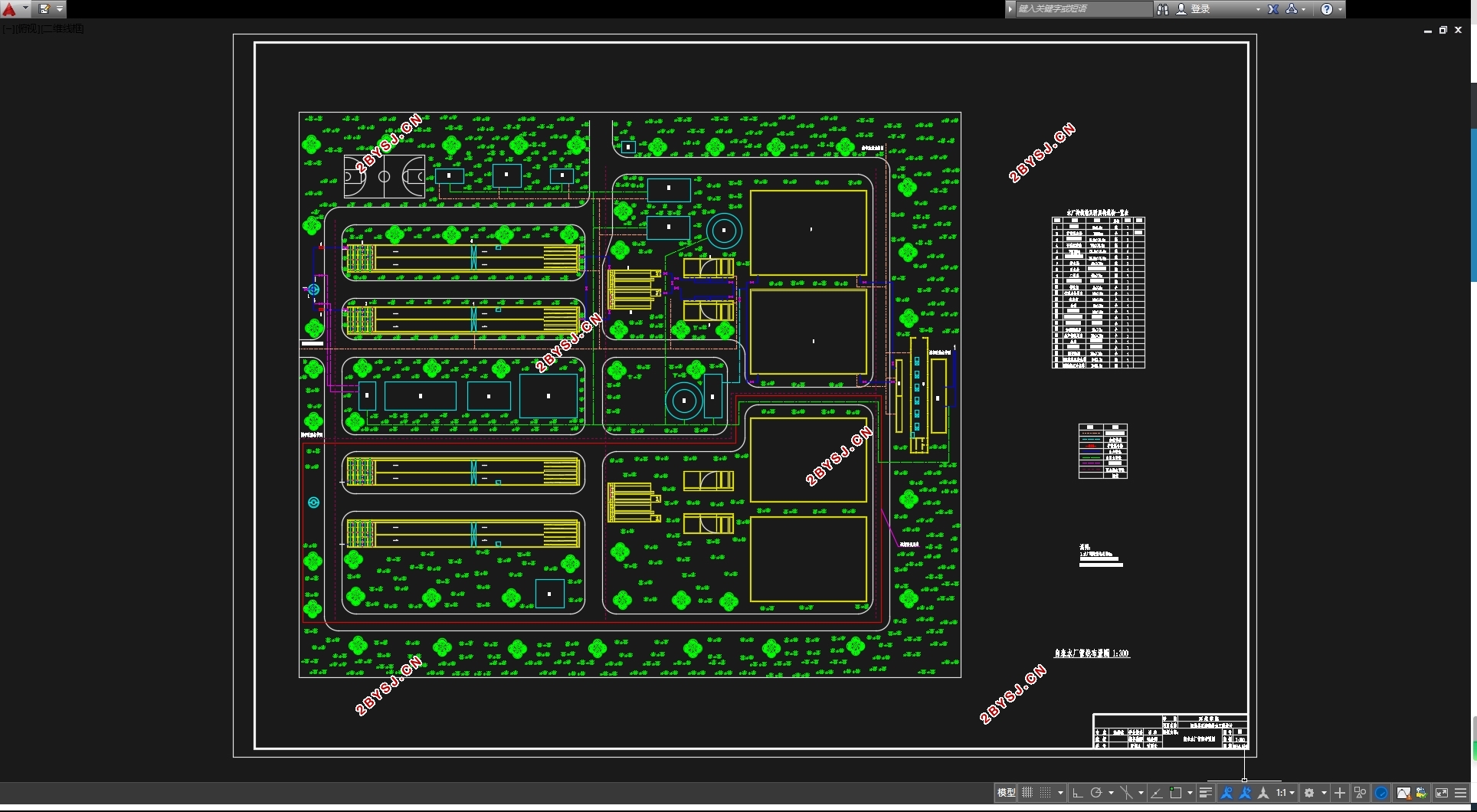

江苏泗洪县某镇给水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书40000字,CAD图9张)
摘  要
该给水工程设计主要包括市政给水管网和净水厂工艺设计两部分。其中市政给水管网是以远期最高日最大时用水量约11.5万吨/天设计的,净水厂工艺是以近期日产水量约4.3万吨/天设计的。
市政给水管网采用环状和枝状管网的相互结合的方式供水至用户,以确保供水可靠性和安全性。根据不同性质地块不同的用水定额,计算得到集中流量和沿线流量。沿线流量按配水管段的供水面积分配计算,集中流量则分配到所处节点上。管段流量经过初分配、平差、工况下水力计算,确定供水最不利点。二泵站的供水流量为1333.808L/s,供水扬程为42m。同时管网的设计应经过事故工况、消防工况条件下的校核,以满足用户对供水流量、水压的要求。
净水厂水处理采用“预氧化——絮凝——沉淀——过滤——活性炭吸附——消毒”的工艺流程。原水由取水泵房通过输水管线输送至净水厂的配水井。此时的浑水中加入混凝剂依次通过网格絮凝池、平流沉淀池、V型滤池、活性炭吸附滤池,再用液氯消毒进入清水池。最终清水池中的自来水经过二泵房加压输送至市政给水管网。
关键词:给水管网 集中流量 沿线流量 最不利点 净水厂水处理工艺 混凝剂液氯

Design of Water supply engineering in shuanggou town, Sihong county
Abstract
The design of water supply engineering mainly includes the municipal water supply pipeline network and the water treatment process design.The municipal water supply pipe network is designed according to the maximum daily maximum hour water consumption of about 115000 tons every day, water treatment process is designed according to the recent average daily output of about 43000 tons every day.
In order to ensure water supply reliability and security, municipal water supply pipe network consists of pipe network and branched network supplying water to the user in this town. According to the different water consumption of different parcels’ nature, we can calculate to get the concentration flow and along the line flow.Along the line flow is distributed according to match the distribution area, concentrated flow is distributed nearby to the node. The flow through the initial allocation, adjustment, hydraulic analysis and calculation in working condition determines the most unfavorable point of water supply network. The design water flow rate of secondary pump station is 1333.808 L/s, water head of delivery is 42 m. At the same time, pipe network design has been checked in accident condition and fire condition to meet user demand for water flow rate and pressure.
Water treatment method in water treatment works will use "pre-oxidation, flocculation, sedimentation, filtration, activated carbon adsorption, disinfection” process. Raw water is acquired by the water pump room and carried with the water pipeline conveying to match well. At this time, the muddy water with coagulant in turn goes by the grid flocculation tank, horizontal flow sedimentation tank, V filter, activated carbon adsorption tank with chlorine disinfection into clear-water reservoir. Eventually the tap water in clear water reservoir is pressured to municipal water supply pipe network by secondary pump.
Keywords: water supply pipe network, the concentration flow, along the line flow, the most unfavorable point, water treatment works water treatment process,  coagulant, liquid chlorine
