南京某4万吨污水处理工程设计(含CAD图)

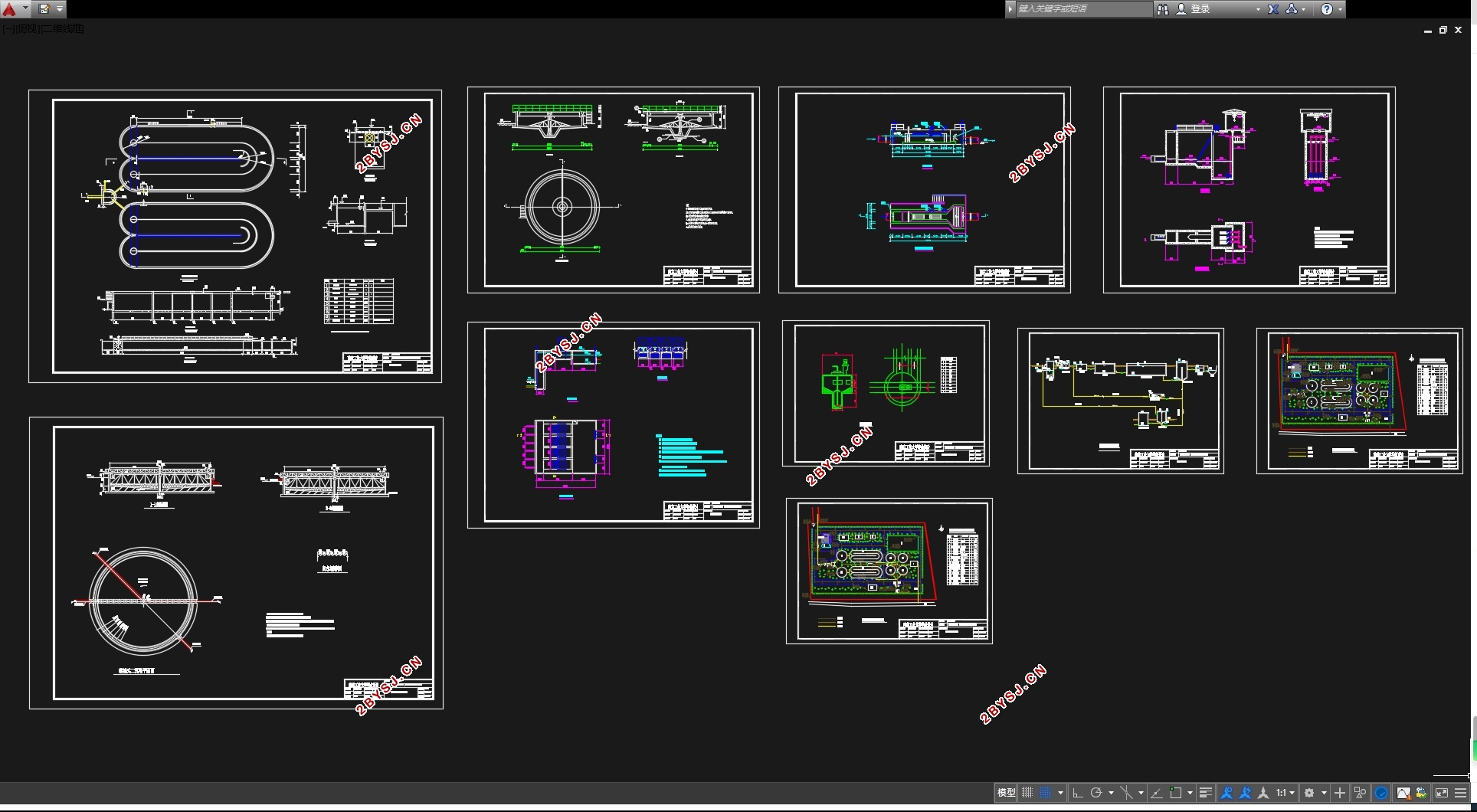

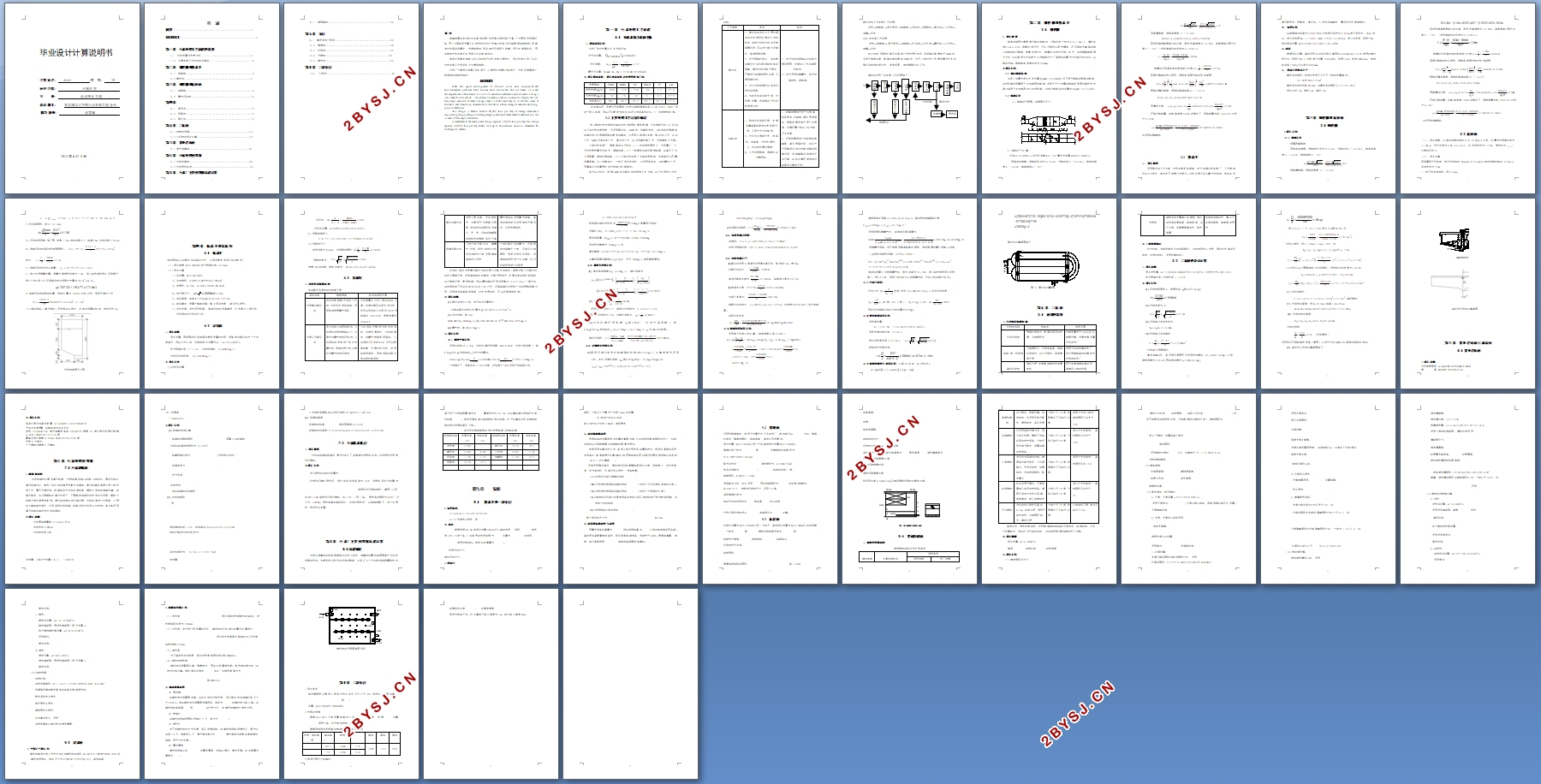

南京某4万吨污水处理工程设计(含CAD图)(开题报告,计算说明书9000字,CAD图10张)
摘 要：
随着我国社会和经济的高速发展,水环境问题日趋严重,一方面是水资源短缺,另一方面却是大量工业废水和生活污水拂入水体,水污染程度持续加深。而城市污水具有水量大、水质较稳定,而且就近可得易于收集、易于处理等特点, 因此城市污水处理正在受到人们的普遍关注。
本设计是南京市某区4万吨每天污水处理工程设计，设计包括污水厂以及污水处理工艺中的各个主要构筑物。
污水厂一期设计规模2万吨每天，二期设计规模4万吨每天，污水达到国家一级排放标准排至滁河。

ABSTRACT
With the rapid development of China's social and economic,Water Environmental problems have become more serious.On the one hand is a water shortageOn the other hand it is a lot of industrial wastewater and domestic sewage into water bodies whisk，The extent of water pollution continue to deepen.The city has a large amount of water sewage, water is stable and easy to collect the nearest available, easy handling characteristics,Therefore, urban sewage treatment are being people's attention.
This design is Pukou District 40,000 tons per day of sewage treatment engineering design,Design including sewage plants and waste water treatment process in each of the major structures.
A wastewater treatment plant design capacity 20,000 tons per day, two design capacity 40,000 tons per day,Water level up to the national emission standards for discharge to Chuhe.

污水处理工艺流程
  1.1  原水水量及水质分析
 1.原水水量计算
污水厂的污水量从任务书中可知
日平均流量： Qd=40000m3/d=0.463m3/s
  变化系数：
最大日流量：Qmax=Kz.*Qd=1.37×0.463=0.634m3/s
2.设计进水水质、设计出水水质及处理程度如下表：
水质指标    CODCr    BOD5    SS    NH3-N    TP    pH
进水水质(mg/L)    430    270    210    35    2.7    6～9
出水水质(mg/L)    50    10    10    5    0.5    6～9
去除率(%)    88.1    96.2    95.2    85.7    81.5    6～9


目  录
摘要 .........................................................3
ABSTRACT.........................................................3
第一章  污水处理工艺流程的选择
    1.1  污水水量及水质分析.....................................3
1.2  主要处理工艺的比较及确定...............................4
第二章  粗格栅和集水井
2.1  粗格栅.................................................6
2.2 集水井.................................................7
第三章  细格栅和沉砂池
3.1  细格栅.................................................9
3.2  曝气沉砂池............................................10
第四章
4.1  配水井................................................12
4.2  厌氧池................................................12
4.3  氧化沟................................................13
第五章  二沉池
5.1 池型的选择............................................19
5.2 二沉池的设计计算......................................19
第六章  紫外消毒池
6.1紫外消毒池............................................23
第七章  污泥处理构筑物
7.1 污泥浓缩池............................................24
7.2污泥脱水机房...........................................25
第八章  污水厂主要构筑物高程计算
8.1  高程确定..............................................27
第九章  泵房
   9.1  集水井和一泵房 ........................................29
9.2  絮凝池................................................34
9.3  沉淀池................................................35
9.4  过滤池...............................................36
9.5  清水池................................................40
第十章  二级泵房
10.1  二泵房................................................43
