西安地上十二层地下一层房地产交易中心空调设计(含CAD图)

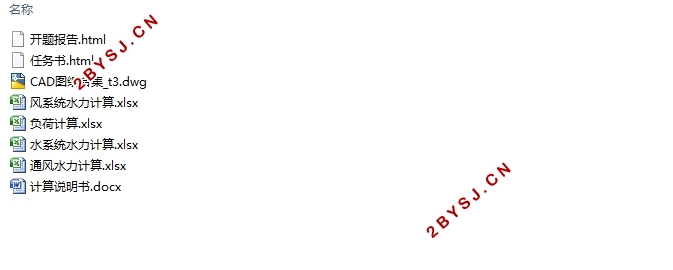

西安地上十二层地下一层房地产交易中心空调设计(含CAD图)(任务书,开题报告,计算说明书21000字,Excel计算表,CAD图16张)
摘要
本工程名称为西安房地产交易中心空调设计，建筑面积约12800m^2，地上共十二层，裙房地下一层为汽车库，主楼地下一层为设备用房。本设计为地下一层进行通风设计，地上十二层进行空调设计。采用谐波反应法对冷负荷进行计算，采用面积指标法对热负荷进行计算，计算得冷负荷为511.78KW，热负荷为586.95KW。一、二层业务大厅，十一层会议室、休息室采用全空气系统，其余房间均采用风机盘管+新风的半集中式系统。水系统采用闭式同程式系统，空调冷源采用2台螺杆式冷水机组，冬季供热由城市热网提供热量。
关键词：全空气系统 风机盘管+新风系统 冷水机组

Air-conditioning design of Xi’an Real Estate Agency
Abstract
The name of the project is Air-conditioning design of Xi’an Real Estate Agency, the building area is 12800m2 , the building has 13 floors in total, including 12 floors above the ground and one floor under the ground. The project is designed for ventilation design underground and air conditioning design over ground. The cold load is calculated by harmonic reaction method, and the heat load is calculated by area index method. The cooling load was 511.78KW and the thermal load was 586.95KW. The service hall of the first and second floor, and the meeting room and the rest rooms of the 11th floor use all air system, and other rooms use fan coil withfresh air system. The water system adopts closed reversed return system. The cold source adopts 2 water chilling units and the heat got from the heat supply network of the city during winter.
Keywords: All air system; fan coil withfresh air system; water chilling unit

建筑概况
本工程位于西安市，建筑面积约12800m^2，地上共十二层，裙房地下一层为汽车库；主楼地下一层为设备用房，地上一、二层为业务大厅、办公室，三层为档案室，四至十层为办公室、会议室，十一层为会议室、休息厅。本设计为地下一层进行通风设计，地上十二层进行空调设计。
1.2 室外设计参数
根据《民用建筑供暖通风与空气调节设计规范》查得室外气象参数：
供暖室外计算温度：-3.4℃
冬季通风室外计算温度: -0.1℃
冬季空气调节室外计算温度：-5.7℃
冬季空气调节室外计算相对湿度：66%
夏季空气调节室外计算干球温度：35.0℃
夏季空气调节室外计算湿球温度：25.8℃
夏季通风室外计算温度：30.6℃
夏季通风室外计算相对湿度：58%
夏季空气调节室外计算日平均温度：30.7℃



目录
摘要    Ⅰ
Abstract    Ⅱ
第一章 建筑设计概况    1
1.1 建筑概况    1
1.2 室外设计参数    1
1.3 建筑资料    1
第二章 空调负荷计算    4
2.1 空调冷负荷的计算    4
2.1.1 外墙    4
2.1.2 内墙    5
2.1.3 窗户    5
2.1.4 照明负荷    6
2.1.5 设备散热    7
2.1.6人员散热    7
2.1.7 人体散湿量    8
2.1.8 典型房间各项逐时冷负荷汇总    10
2.2 各项逐时冷负荷汇总    10
2.3 空调热负荷计算    13
第三章 空调系统方案设计    14
3.1 空调系统的方案    14
3.2 风系统设计    15

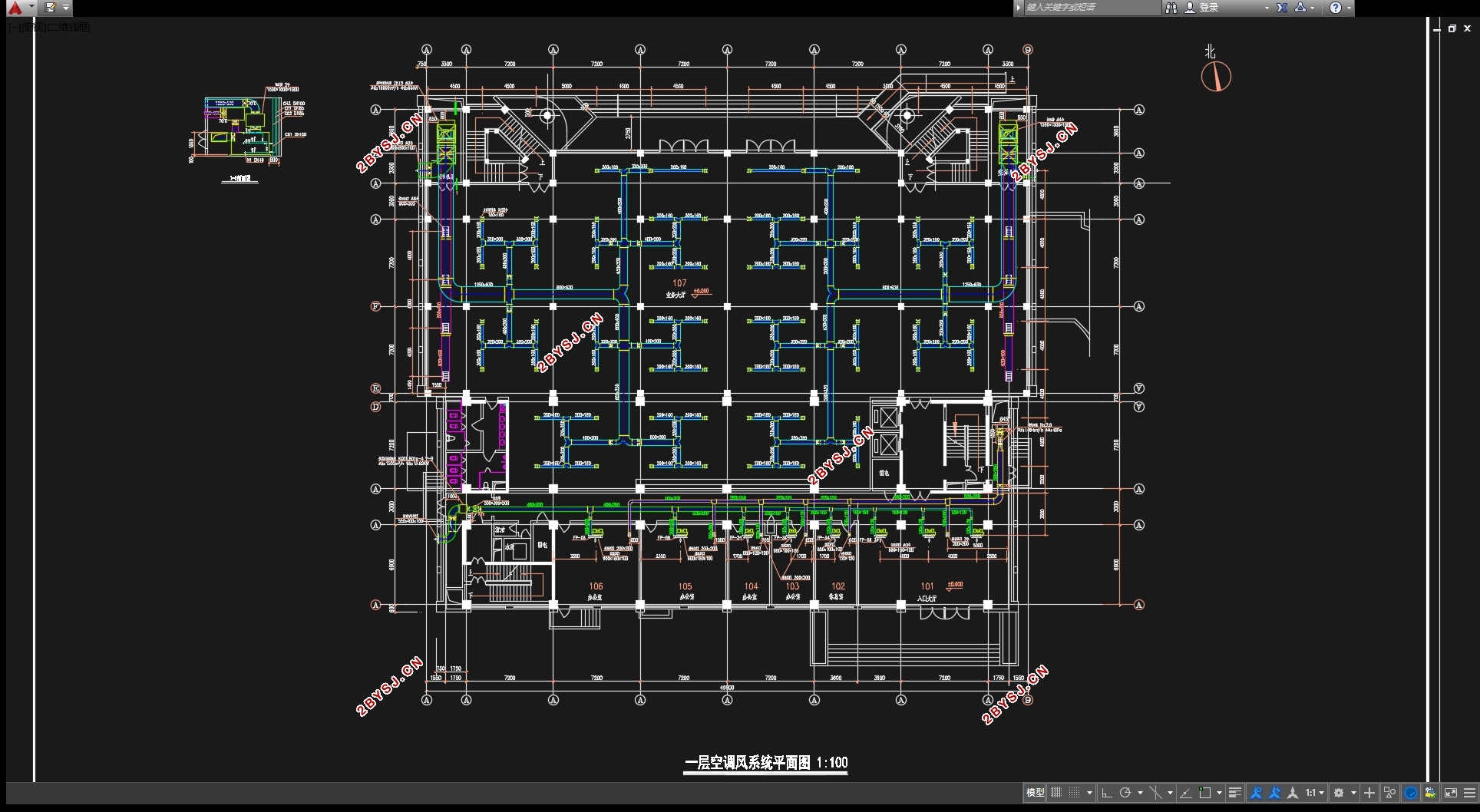

3.2.1 一次回风系统    15
3.2.2 新风+风机盘管    18
续表3.2-3    21
3.2.3 风系统的水力计算    21
3.3 气流组织校核    26
3.3.1 一次回风系统气流组织校核    26
3.3.2 新风+风机盘管系统气流组织校核    28

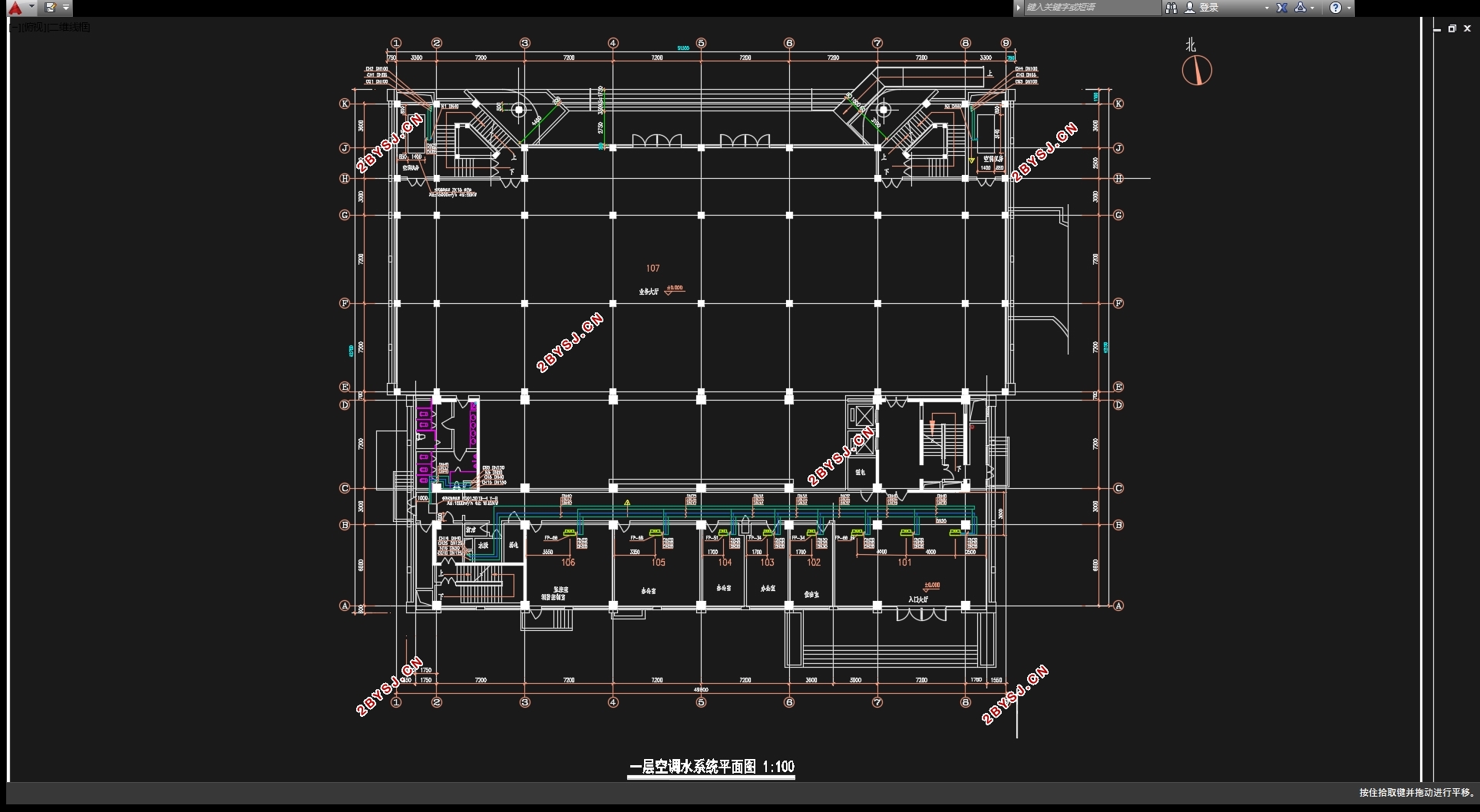

3.4 水系统    29
3.4.1 冷冻水供水管路水力计算    30
3.4.2 冷冻水回水管路水力计算    31
3.4.3 冷凝水管路水力计算    32

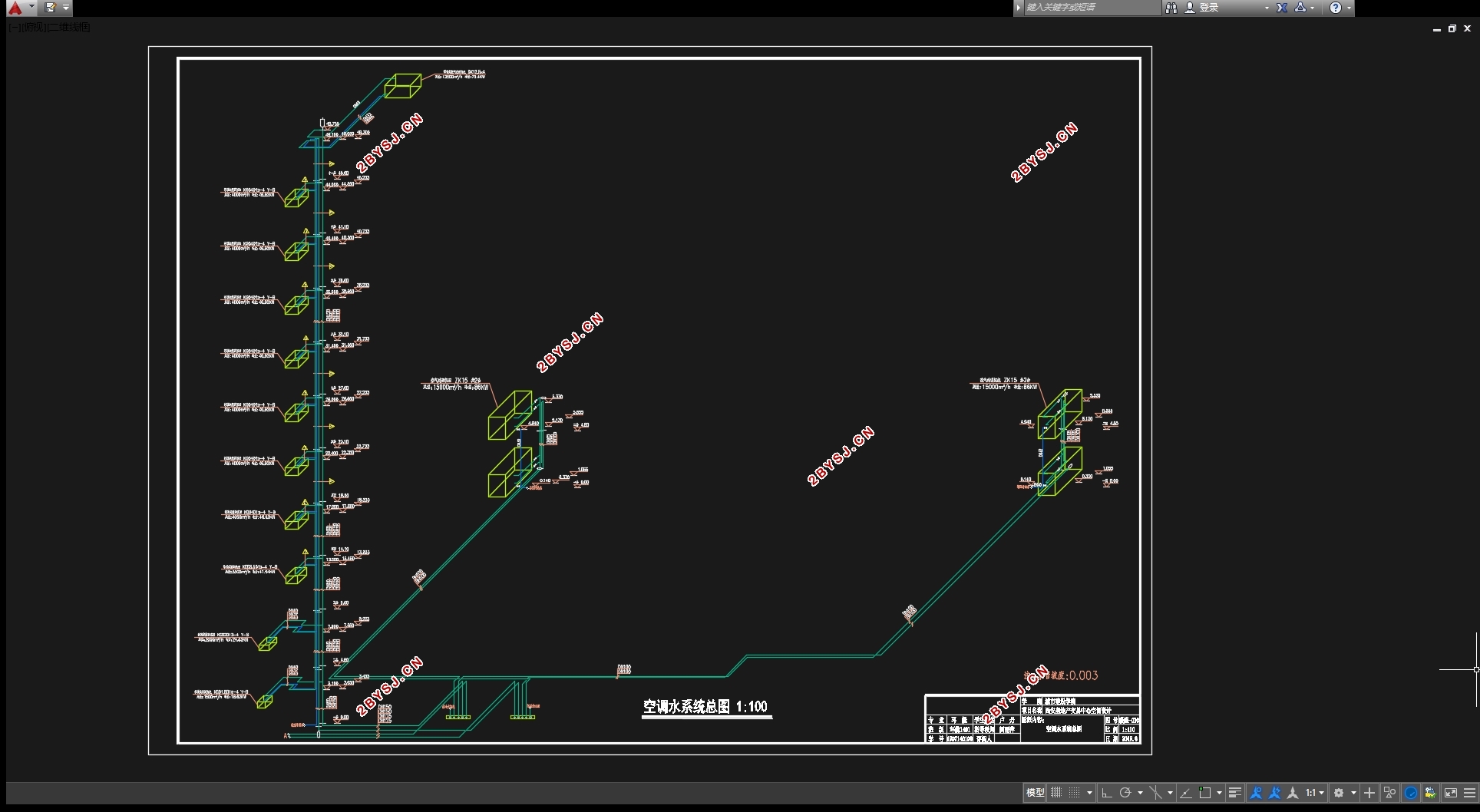

3.4.4 立管水力计算    33
续表3.4-4    34
第四章 冷热源设计    36
4.1 冷热源方案的确定    36
4.1.1 空气源热泵    36
4.1.2 地源热泵    36
4.1.3 溴化锂机组    37
4.1.4 冷水机组+城市热网    37
4.2 冷水机组的选型    37
4.3 冷却塔的设计计算    38
4.4 集水器与分水器的设计计算    39
4.4.1 分水器    39
4.4.2 集水器    41
4.5 水管水力计算    41
4.5.1 冷冻水管路水力计算    41
4.5.2 冷却水管路水力计算    42
4.5.3 热水管路水力计算    44
4.5.4 补水系统的水力计算    45
4.6 水泵的选型    46
4.6.1 冷冻水泵的选型    46
4.6.2 冷却水泵的选型    47
4.6.3 热水循环水泵的选型    47
4.6.4 补水泵的选型    48
4.7 其他水处理设备的选型    48
4.7.1 膨胀水箱    48
4.7.2 补水箱    49
4.7.3 软化水处理器    49
4.7.4 水过滤器的选型    50
4.8 换热器的选择    50
第五章 通风设计    52
5.1 地下一层资料    52
5.2送排风量计算    52
5.3 风管水力计算    53
5.3.1 送风系统    53
5.3.2 排风系统    54
5.4 风机的选型    55
5.4.1 送风机的选型    55
5.4.2 排风机的选型    56
第六章 管道的保温及防腐    58
6.1 保温设计基本原则    58
6.1.1 设置保温的基本原则    58
6.1.2 保温材料的选择原则    58
6.1.3 保温材料的要求    58
6.1.4 保温厚度计算原则    59
6.2 防腐设计    59
第七章 系统消声减震设计    60
7.1 消声设计    60
7.2 减震设计    61
参考文献    63
