地上二十层地下二层南京某办公楼给排水设计(含CAD图)

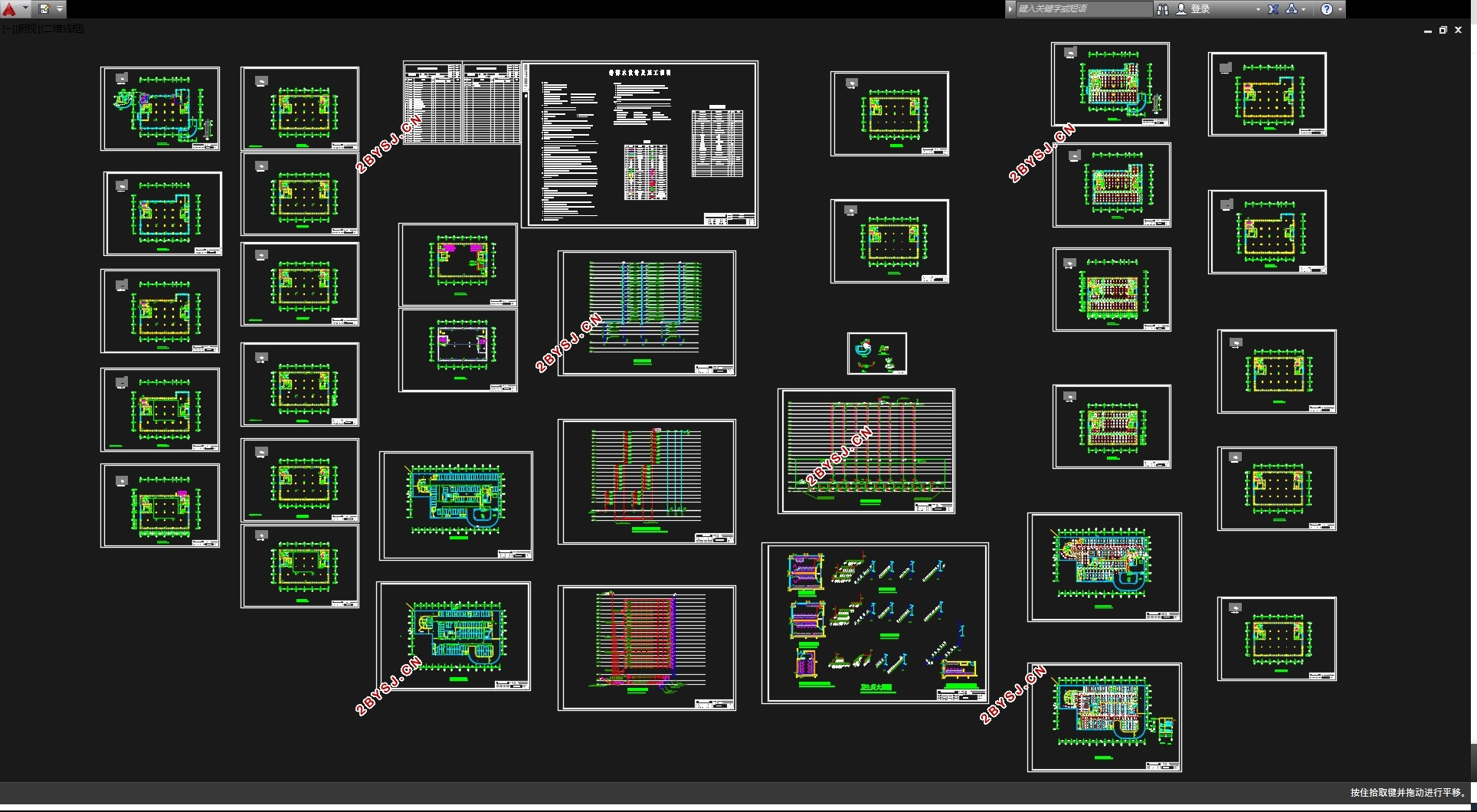

地上二十层地下二层南京某办公楼给排水设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书17000字,CAD图34张)
摘    要

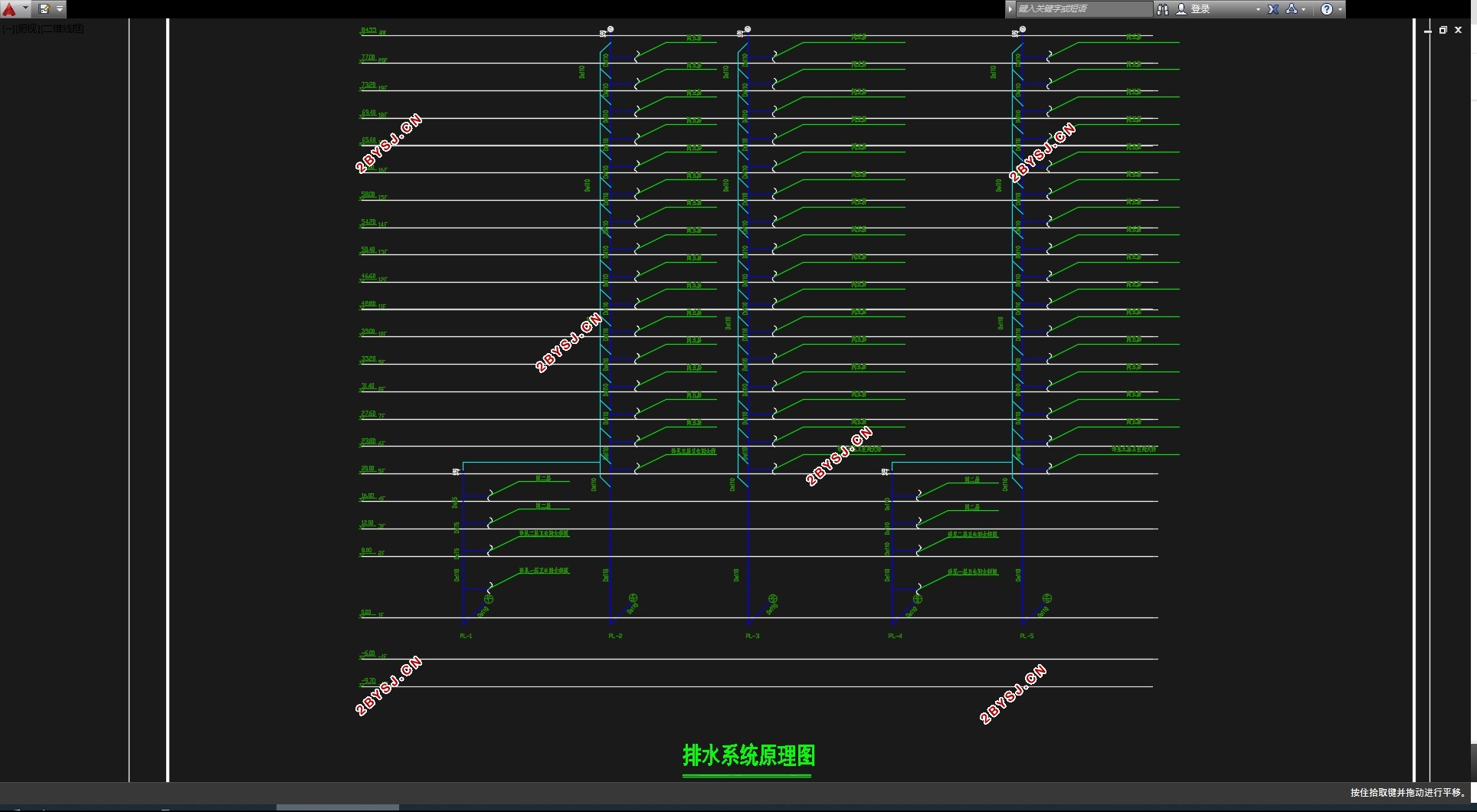

给水系统分区供水，从市政管网上接一根DN100的引入管，负一层至地上四层为市政管网直供，五至二十层采用无负压变频供水设备加压供水，并预留DN65给水管供空调机房用水。消防水池采用钢筋混凝土结构，置于地下室泵房外侧，有效容积600立方。建筑室内排水采用污、废水分流制，室外排水采用污废合流制，排入检查井后，经化粪池处理再排入市政污水管。卫生间采用多设立管形式，采用专用通气立管，部分增设环形通气管。地下室排水经排水沟汇集排至集水坑，经潜污泵提升排至检查井。建筑立面为全玻幕墙，采用内排水，选择重力半有压流系统，雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范，该建筑为二类高层建筑，室外消火栓用水量20L/s，室内消火栓用水量40L/s，火灾延续时间2h。消火栓充实水柱高度12m，水龙带长度25m，水枪喷嘴流量5.20L/s，消防立管管径为DN100。在屋顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷水灭火系统，喷淋系统设计流量40L/s。报警阀设于地下室泵房内，各层均设水流指示器、末端试水装置和信号阀，其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分6个区。选用箱泵一体化消防增压稳压设备（包含36立方米消防水箱）贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，初期灭火由水箱供水，后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统

一、工程概况
本工程为南京某办公大楼设计，。该办公楼为新建高层建筑，建筑层数：地下二层，地上二十层；建筑总高度为84.65m，地下一层为设备房和汽车库；地上为办公用房。
(1)给水水源
     本建筑以城市给水管网作为水源，从北侧的市政管网取水，供水水压为0.25MPa。室外消防给水可通过市政管网提供。
(2)排水条件
建筑采用分流排水体制，污水可直接排入城市排水管网集中送至污水处理厂。


 目录
第一章 设计说明书    1
一、给水系统    1
1.1给水方案    1
            1.1.1方案选择    1
1.1.2方案选择依据    2
1.2给水系统组成    3
1.3给水管道的布置与敷设    3
二、消防系统    4
2.1室内消火栓系统    4
2.1.1室内消火栓系统的选择    4
2.1.2系统组成    5
2.1.3设备及构筑物    5
2.1.4消火栓的安装    5
2.2自动喷淋系统    5
2.2.1室内自动喷水灭火系统的选择    5
2.2.2系统组成    6
2.2.3喷头的选择与布置    6
2.2.4设备及构筑物    7
2.2.5喷淋系统的安装    7
三、室内排水系统    7
3.1系统选择    7
3.2系统组成    8
3.3主要设备及构筑物    8
3.4排水管道安装要求    8
四、雨水系统    8
4.1雨水排水系统的选择    8
4.2雨水排水系统的组成    9
4.3雨水管道的敷设与布置    9
二 、设计计算书    10
一、给水系统计算    10
1.1生活用水量计算    10
1.2设计计算依据    10
1.3设计计算    11
1.4设计秒流量的确定    11
1.5水表的选择    11
1.6生活给水系统水力计算    13
1.6.1设计依据    13
1.6.2卫生间给水水力计算    14
1.6.4中区水力计算    15
1.6.5高区水力计算    16
1.7地下室生活水泵的选择    16
1.8低区给水系统所需压力校核    18
二、室内消火栓给水系统的计算    18
2.1消防水池    18
2.1.1消防水池的设置    18
2.1.2体积计算    19
2.2屋顶消防水箱    20
2.3消火栓保护半径    20
2.4消火栓布置间距    21
2.5消火栓的确定    21
2.6消火栓的水力计算    21
2.7水泵接合器选定    24
2.8室外消火栓的设置    24
三、自动喷水灭火系统    24
3.1自动喷淋灭火系统的基本数据    24
3.2管道与报警阀布置    25
3.3喷头的选用与布置    25
3.4系统的设计流量    25
3.6报警阀的压力损失    29
3.7选泵计算    29
3.8水泵接合器    30
四、室内排水系统的设计与计算    30
4.1横支管的计算    30
4.2立管计算    42
五、建筑雨水排水系统的设计与计算    45
5.1降雨强度    45
5.2汇水面积    45
5.3设计秒流量    46
5.4雨水斗选用    48
5.5连接管计算    49
5.6悬吊管计算    49
5.7立管计算    50
        5.8排出管计算
       参考文献    51
