地上二十层地下二层南京某大厦建筑给排水设计(含CAD图)

地上二十层地下二层南京某大厦建筑给排水设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书12800字,CAD图19张)
摘    要
给水系统采用分区供水，从市政管网上接1根DN50市政直供引入管和1根DN100的生活水箱引入管，负二层至地上三层为市政管网直供，四至十二层和十三至二十层采用变频调速泵并联供水。消防水池采用钢筋混凝土结构，置于地下室泵房外侧，有效容积240立方。建筑室内排水采用污、废水分流制，室外排水采用雨污分流制，排入检查井后排入市政污水管。卫生间采用多设立管形式，采用双立管通气系统。地下室排水经排水沟汇集排至集水坑，经潜污泵提升排至检查井。雨水排水选择重力半有压流系统，雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范，该建筑为一类高层建筑，室外消火栓用水量30L/s，室内消火栓用水量40L/s，火灾延续时间2h。消火栓充实水柱高度12m，水龙带长度25m，水枪喷嘴流量5.2L/s，消防立管管径为DN100。在屋顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷水灭火系统，喷淋系统设计流量16L/s。报警阀设于地下室泵房内，各层均设水流指示器、末端试水装置和信号阀，其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分3个区。屋顶消防水箱贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，初期灭火由水箱供水，后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统

Abstract
Water supply system using zoning water supply, from municipal pipe line connection 1 root DN50 municipal straight for introducing tube and 1 DN100 living water tank into pipe, the negative second floor to the ground three layers for the municipal pipe network direct supply, four twelve and thirteen to twenty layer with variable speed pump parallel connection water supply. The fire pool of reinforced concrete structures, a basement pump room outside, the effective volume of 240 cubic meters. Sewage diversion system is adopted in the building, sewage diversion system, and the outdoor drainage system, the sewage diversion system, discharged into the municipal sewer after the examination well.. The double pipe ventilation system is adopted in the bathroom.. The basement drainage drainage ditch pool drained to the sump, the submersible sewage pump up and drained to check well. Gravity drainage half pressure flow system, rainwater collected from the roof drain rain water pipe row to check well.
According to the specification, the building is a high-rise buildings, outdoor fire hydrant water 30L / s, indoor fire hydrant water 40L / s fire continue time 2H. The fire hydrant to enrich the water column height 12M, length 25m hose, gun nozzle flow 5.2L/s, riser diameter is DN100. On the roof floor test a fire hydrant, fire hydrant box each are equipped with remote start the fire pump button.
The building uses wet sprinkler system, spray system design flow 16L/s. Alarm valve is arranged on the basement pump room, all the layers of the design water flow indicator, end water test equipment and signal valve, the signal was sent to fire control center. The sprinkler system of this project is divided into 3 zones.. The roof fire water tank storage fire early 10min automatic sprinkler system, fire hydrant system water fire, the initial fire extinguishing by water supply, post fire from the basement of the fire pump and spray pump water supply.
Keywords: water supply system, drainage system, fire hydrant system, automatic sprinkler system, rain water system.

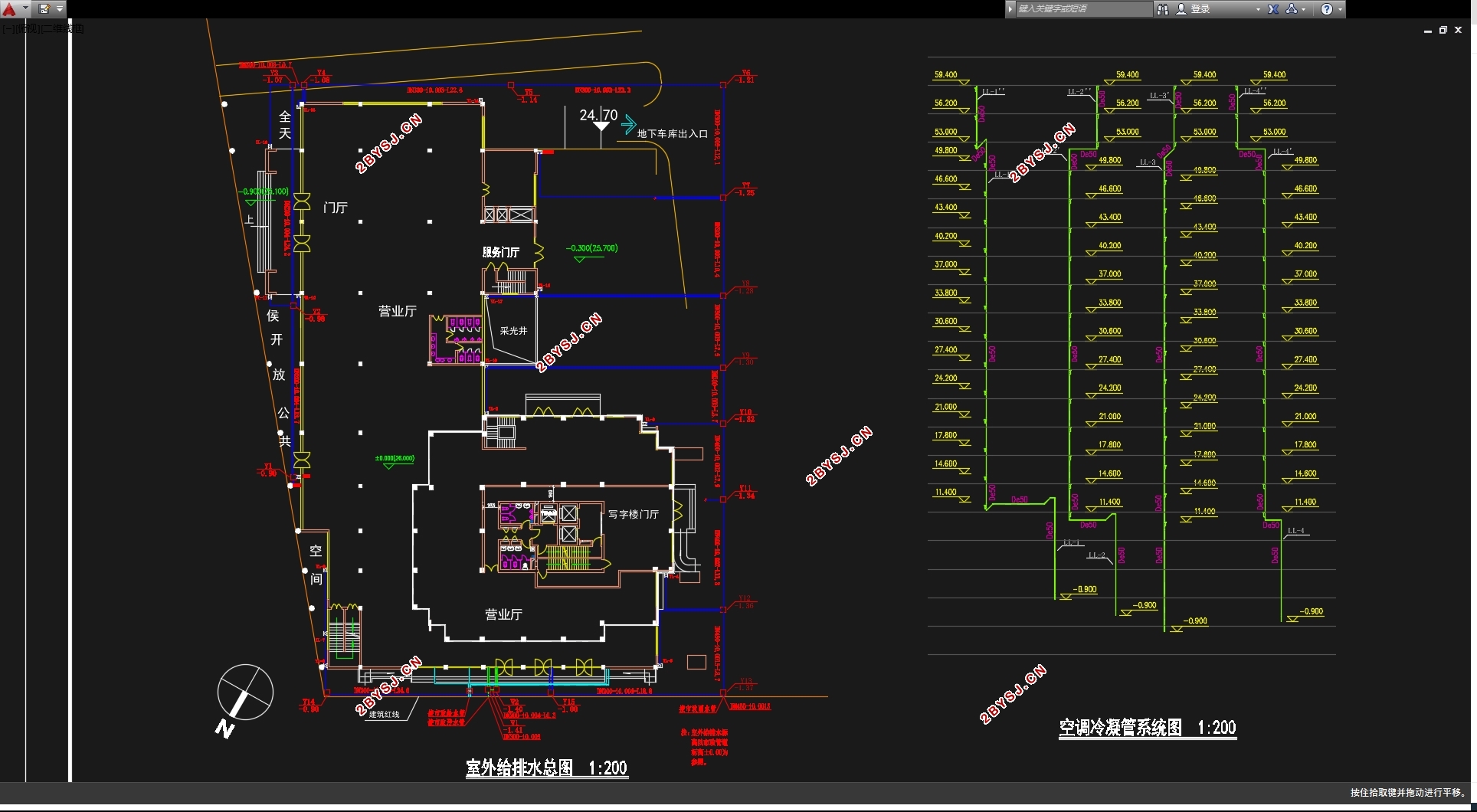

工程概况
南京某大厦，该建筑属高层公共建筑，建筑已完成条件图设计，现要求给排水专业对其进行给排水设计。
该建筑共二十层，建筑总高度为77.80m，地上二十层，地下二层。地下层设生活消防水池并有水泵房，并有自动报警装置。建筑因为是公共建筑，所以除设有消水栓系统外，还设有自动喷水灭火系统。该建筑的北侧、南侧50M处分别有一市政给水管道经过，管顶标高为-1.5M，管径为DN200，供水最低压力为25M水头；建筑北侧55M、58M处分别有一市政污水管、市政雨水管，管顶标高分别为-2.0M和-3.0M。


目录
第一章  给排水工程设计任务书    - 5 -
1.1 工程概况    - 5 -
1.2设计依据    - 5 -
1.3设计内容    - 5 -
    1.4设计任务    - 6 -
1. 5设计成果要求    - 6 -
第二章  设计说明书    - 7 -
2.1  室内给水工程    - 7 -
2.1.1给水方式选择    - 7 -
2.1.2给水系统竖向分区    - 7 -
2.1.3给水系统的组成    - 7 -
2.1.4给水管道布置与安装    - 7 -
2.2 室内排水工程    - 8 -
2.2.1排水方式的选择    - 8 -
2.2.2排水系统的组成    - 8 -
2.2.3排水管道及设备安装要求    - 8 -
2.3 室内消火栓系统    - 8 -
2.3.1消防系统设计    - 9 -
2.3.2消火栓给水管道的安装与布置    - 9 -
2.4  自动喷淋工程    - 9 -
2.4.1基本设计数据    - 10 -
2.4.2喷头的选用与布置    - 10 -
    2.5 管道及设备的安装    - 10 -
        2.5.1给水管道及设备安装    ...- 10 -
2.5.2排水管道的安装要求    - 10 -
2.5.3消防管道及设备安装    - 11 -
第三章 建筑给水排水系统计算    - 12 -
3.1室内给水系统计算    - 12 -
3.1.1给水用水定额及时间变化系数    - 12 -
3.1.2最高日用水量    - 12 -
3.1.3最大时用水量    - 12 -
3.1.4设计秒流量    - 12 -
3.1.5地下贮水池容积    - 12 -
3.1.6室内所需压力计算    - 13 -
3.2  消火栓系统的计算    - 21 -
3.2.1设计参数    - 21 -
3.2.2消火栓系统的计算    - 21 -
3.2.3水枪喷嘴处所需的水压    - 22 -
3.2.4水枪喷嘴的出流量    - 22 -
3.2.5水带阻力    - 22 -
    3.2.6消火栓口所需的水压    - 22 -
        3.2.7校核    - 22 -
        3.2.8水力计算    - 23 -
3.2.9消防水箱    - 24 -
3.2.10消防贮水池    - 25 -
3.2.11水泵接合器选定    - 26 -
3.2.12消火栓减压计算    - 26 -
    3.3     室内自动喷水灭火系统的计算    - 28 -
3.3.1基本设计数据    - 28 -
3.3.2喷头的选用与布置    - 28 -
3.3.3系统的设计流量    - 28 -
3.3.4水力计算    - 29 -
3.3.5选泵    - 34 -
        3.3.6水泵结合器    - 34 -
3.3.7喷淋减压计算    - 34 -
3.4  室内排水系统的计算    - 35 -
        3.4.1横支管计算    - 35 -
        3.4.2 一层单排计算    -38 -
        3.4.3立管计算    - 39 -
        3.4.4排出管计算    - 39 -
        3.4.5集水坑及提升泵计算选型    - 39 -
    3.5 雨水系统的设计与计算    - 41 -
3.5.1降雨强度    - 41 -
        3.5. 2设计秒流量    - 42 -
        3.5. 3溢流口排水量    - 44 -
        3.5.4雨水斗选用    - 44 -
        3.5.5连接管计算    - 44 -
    3.6室外排水系统的设计与计算    - 45 -
        3.6.1室外雨水管网计算    - 45 -
        3.6.2室外污水管网计算    - 46 -
参考文献    - 47 -
总结    - 48 -
谢辞    - 49 -
