全长1.710km省道工程二标段施工图设计(含CAD图)

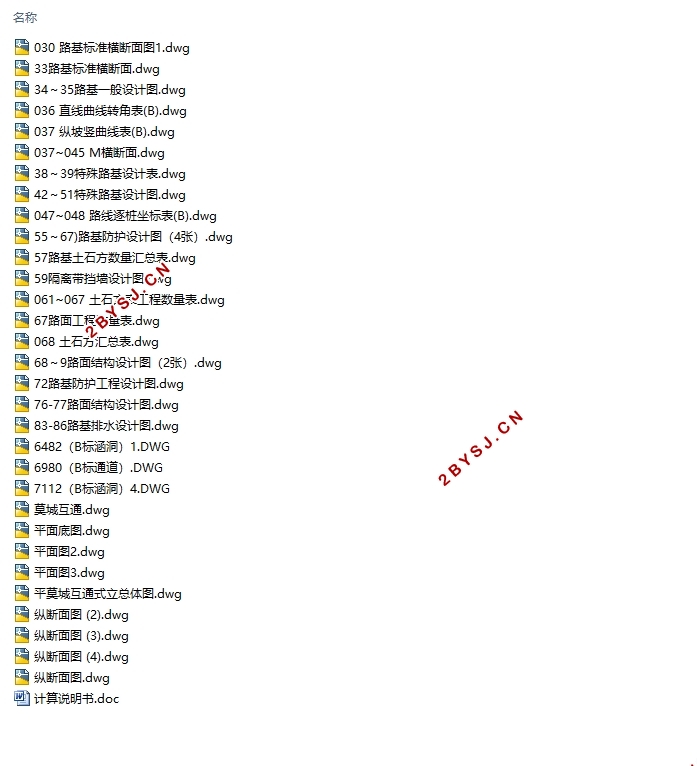

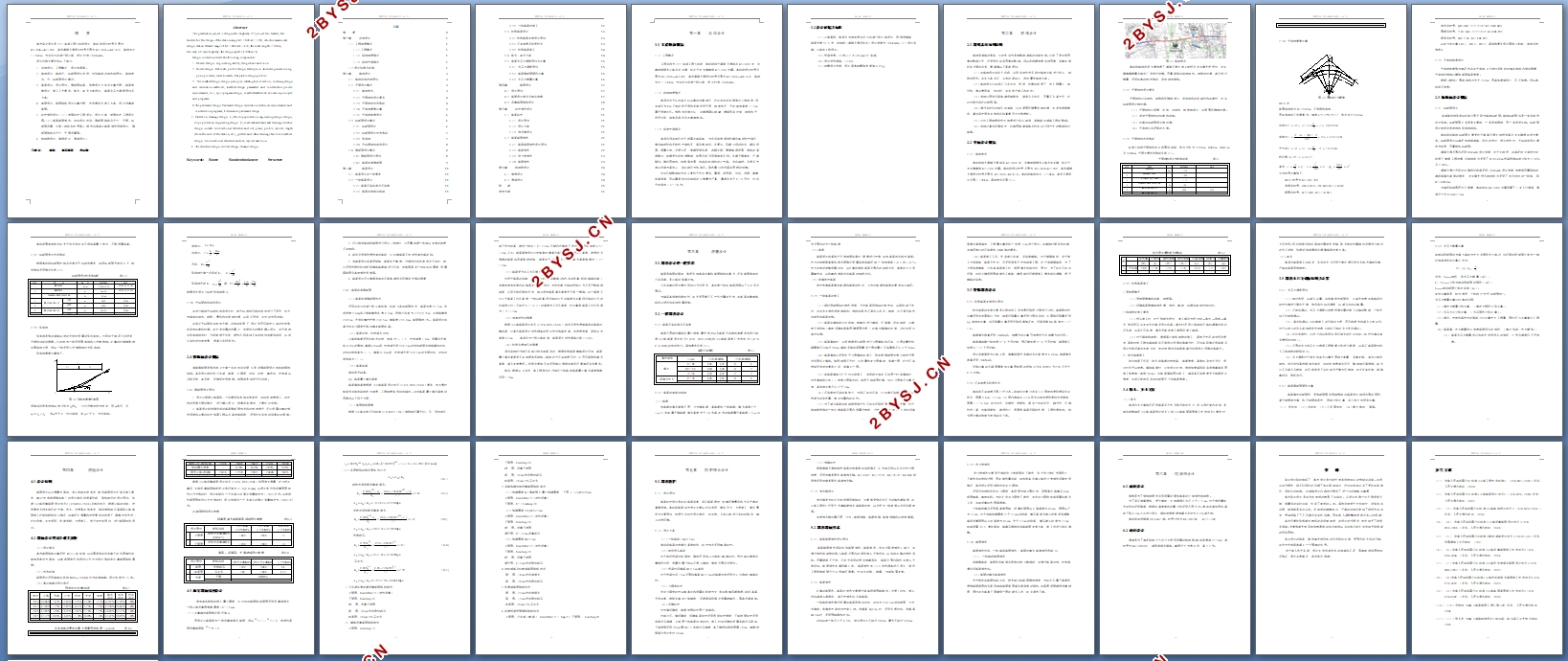

全长1.710km省道工程二标段施工图设计(含CAD图)(计算说明书11300字,CAD图30张)
摘    要
本次毕业设计是227省道工程二标段设计，本标段设计桩号范围为K5+490—K7+200，其中莫城互通设计桩号范围为K5+490—K6+610，路线全长1.710km，为双向六车道一级公路，设计时速100km/h。
设计内容主要包括以下部分：
1.    总体设计：工程概况，设计依据等。
2.    路线设计：路线平、纵断面设计说明：包括路线总体布线原则；路线走向；平、纵断面设计概况。
3.    路基设计：设计原则；横断面超高、加宽设计方法及计算过程；路基参数设计，施工工艺要求；取土、弃土方案设计；路基土石方调配原则及方案。
4.    路面设计：路面结构设计计算过程，技术要求及施工方案；设计沥青类路面。
5.    防护排水设计：（1）坡面防护工程设计：设计方案，坡面防护工程设计图。（2）路基路面排水：边沟设计包括：横断面结构及尺寸，平面、纵断面布置，长度（起终点桩号等）；排水沟等其它路基排水设施设计：横断面结构及尺寸，平面布置等。
6.    构造物设计：涵洞设计，通道设计。
关键词：    路线    路基路面    构造物

Abstract
The graduation project is designed to Highway 227 project two tenders, the tenders for the design of the station range K5 + 490-K7 + 200, which communicate design station Meaux range of K5 + 490-K6 + 610, the route length 1.710km, two-way six-lane highway, the design speed of 100km / h.
Design content includes the following components:
1.    Overall Design: engineering survey, design basis and so on.
2.    Route design: flat route, profile design Description: Includes general wiring principle route; route towards; flat profile design profiles.
3. The roadbed design: design principles; ultrahigh cross section, widening design and calculation methods; roadbed design parameters and construction process requirements; soil, spoil program design; roadbed earthwork allocation principles and programs.
   4.The pavement design: Pavement design calculations, technical requirements and construction programs; bituminous pavement design.
   5. Protection drainage design: (1) the slope protection engineering design: design, slope protection engineering design. (2) road embankment and drainage: ditches design include: cross-sectional structure and size, plane, profile, layout, length (from the end of the station, etc.); gutters and other drainage facilities roadbed design: Cross-sectional structure and size, layout and so on.
   6. The structure design: culvert design, channel design.
Keywords:   Route      Road embankment      Structure

1.1.1工程概况
工程名称为227省道工程二标段，本标段起于莫城互通起点K5+490处，向南跨越锡太公路及辛安塘，终止于辛安塘南侧K7+200位置。本标段设计桩号范围为K5+490—K7+200，其中莫城互通设计桩号范围为K5+490—K6+610，路线全长1.710km，为双向六车道一级公路，设计时速100km/h。


目录
摘    要    0
第一章    总体设计    1
1.1 工程地质概况    1
1.1.1工程概况    1
1.1.2 沿线地质情况    1
1.1.3 沿线气候情况    1
1.2设计依据及标准    2
第二章    路线设计    3
2.1 路线总体布线原则    3
2.2 平面设计概况    3
2.2.1 路线走向    3
2.2.2 平面线形设计要点    4
2.2.3 平面线形技术指标    4
2.2.4 平曲线要素计算    5
2.2.5 平曲线加宽设计    6
2.3 纵断面设计概况    6
2.3.1 纵断面设计    6
2.3.2 纵断面设计技术指标    7
2.3.3 竖曲线    7
2.3.4 平纵面线形组合设计    8
2.4 横断面设计概况    8
2.4.1横断面设计原则    8

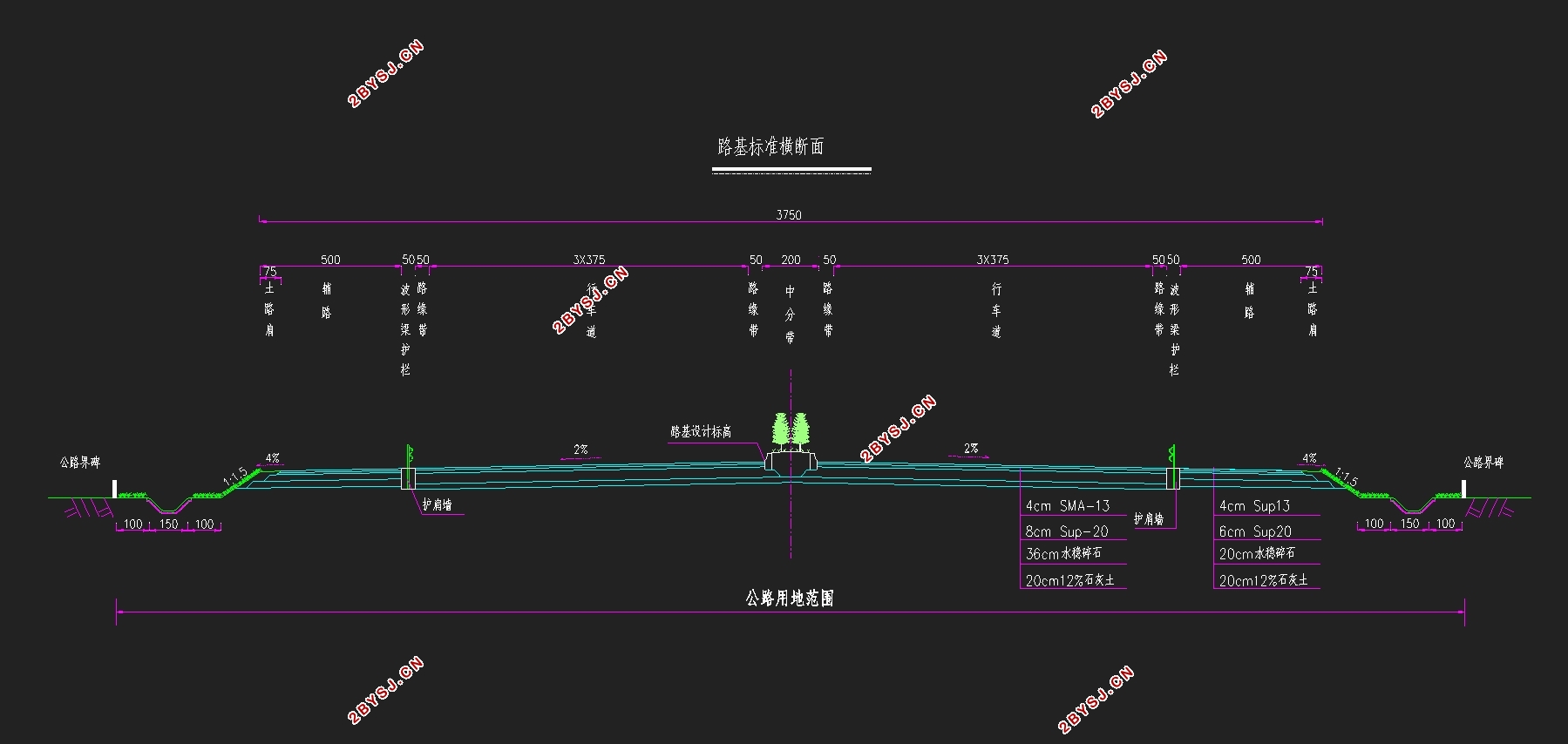

2.4.2 路基标准横断面    9
第三章      路基设计    11
3.1 路基设计的一般要求    11
3.2 一般路基设计    11
3.2.1路基压实标准及压实度    11
3.2.2 路基的类型与构造    11
3.2.3 一般路基的施工    12
3.3 特殊路基设计    13
3.3.1特殊路基处理设计原则    13
3.3.2不良地质及特殊性土    13
3.3.3 特殊路基施工    14
3.4 取土、弃土方案    14
3.5 路基土石方调配原则及计算    15
3.5.1 土石方调配原则    15
3.5.2 路基横断面面积计算    15
3.5.3 土石方数量计算    16
第四章       路面设计    17
4.1 设计原则    17
4.2 路面设计理论及相关参数    17
4.3 沥青路面结构设计    18
第五章    防护排水设计    21
5.1 路基防护    21
5.1.1 设计原则    21
5.1.2 设计方案    21
5.1.3 挡土墙设计    22
5.2 路基路面排水    22
5.2.1 路基路面排水设计原则    22
5.2.2 路基排水    22
5.2.3 中分带排水    23
5.2.4 路面排水    23
第六章    构造物设计    24
6.1 涵洞设计    24
6.2 通道设计    24
致   谢    25
参考文献    26
