全长175m苏州景观桥设计—钢桁架连续梁桥(含CAD图,迈达斯模型)

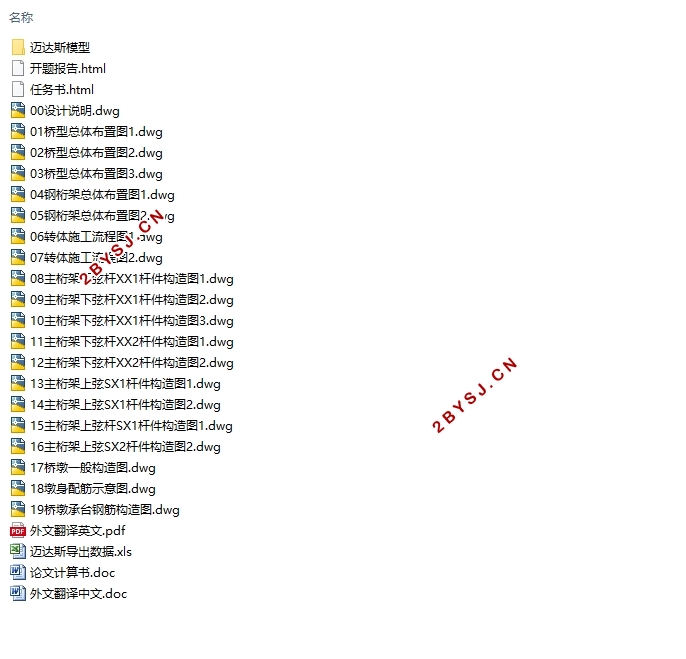

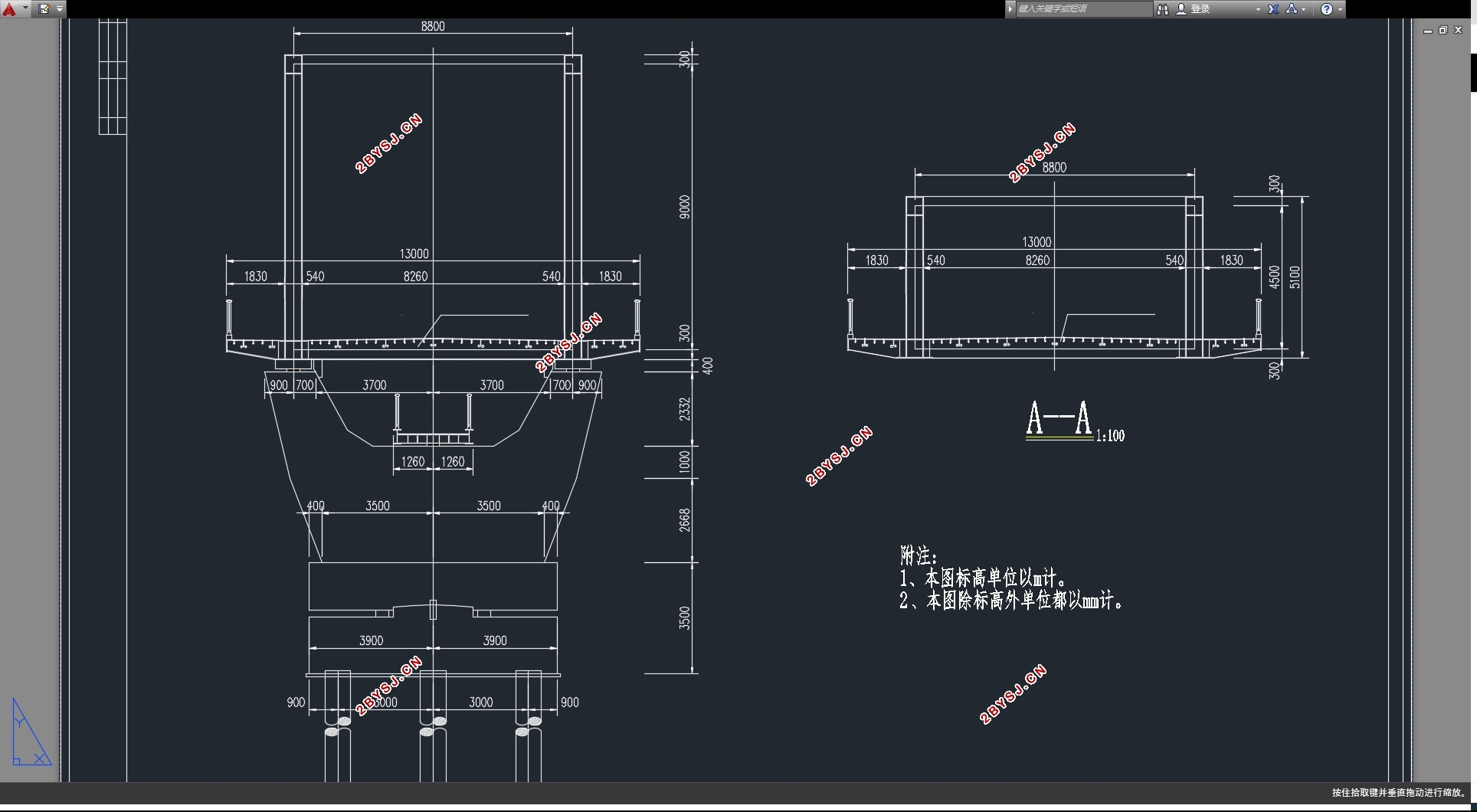

全长175m苏州景观桥设计—钢桁架连续梁桥(含CAD图,迈达斯模型)(任务书,开题报告,外文翻译,论文计算书25000字,CAD图19张)
[摘要]：    本设计依据苏州胥江景观桥设计任务书的要求，考虑到本次设计要求为景观桥，设计要求一是本桥具有美观效果，要求二是在施工期间不能中断河道通航，且苏州地区多拱桥，根据综合比较，采用钢桁架连续梁桥。本设计采用手算和电算相结合，主要完成了以下工作： 恒载内力计算，活载内力计算，荷载组合，内力验算，截面计算，节点设计，内力调整，墩台设计，焊缝验算，施工方案设计，施工图的绘制。
[关键词]：   连续钢桁架   截面计算     墩台设计    转体

Abstract： According to Suzhou Xujiang landscape bridge design task requirements,the design using steel truss continuous beam bridge.At first,in order to the requirement of landscape effect.The second,it could not suspension of shipping on this river .And Suzhou are a multi arch bridge So I decide to using this design scheme.The design uses both hand count and  computing to work out the following task:Constant load force calculation,Live Load calculation,Load combination,Checking the internal forces,Cross-section calculation,Node Design,Internal force adjustment,Pier design,Weld checking,Construction Design,Draw construction drawings.
Key words：steel truss continuous beam bridge,Cross-section calculation,Pier design,Swivel construction.

结构基本尺寸
    桥跨布置为35+105+35 m，全长为175m，桥面宽度13m。桁架高度在全桥上随着线性变化。边支点处桁高11.15m，中支点处桁高9m，跨中桁高4.5m，标准节间为7m，两片主桁架中心间距8.8m。桥面系为正交异性钢桥面板。


目录
苏州胥江景观桥设计总说明    2
一、 概述    2
二、 设计目的    3
三、 设计依据    3
四、 设计内容    5
第一章  设计依据    6
1.1 设计规范    6
1.2 材料参数    6
1.3 连接方式    7
1.4 容许应力    7
1.5 计算恒载    7
1.6 桥型设计    8
1.7 结构尺寸    9
第二章  主桁架杆件内力与应力计算    10
2.1 内力的组成    10
2.2 恒载所产生的内力    10
2.3 人群活载作用下的内力计算    12
2.4 汽车所产生的内力    13
2.5 温度作用下内力计算    16
2.6 内力组合    18
第三章  主桁杆件设计    23
3.1 主桁杆件得检算内容及设计步骤    23
3.2 主桁杆件截面几何特征计算    23
3.3 主桁杆件截面检算    24
3.3.1 受拉杆件    24
3.3.2 受压杆件    25
第四章  主桁架杆件位移计算    26
4.1 自重作用下的竖向位移    26
4.2 二期荷载作用下的竖向位移    26
4.3 人群荷载作用下的竖向位移    27
4.4 汽车荷载作用下的竖向位移    30
4.5 温度作用下的竖向位移    32
4.6 组合荷载作用下的竖向位移    34
第五章  结构动力特性计算    36
5.1 一阶模态振型    36
5.2 二阶模态振型    37
5.3 三阶模态振型    38
5.4 高阶模态振型    39
5.5 技术处理措施    41
第六章  施工方案设计    42
6.1 施工总说明    42
6.2 施工流程    42
第七章  墩台基础设计    47
7.1 地质资料    47
7.2 设计资料    48
7.2.1 主墩    48
7.2.2 桥台    49
7.2.3 楼梯基础    49
7.2.4 附属工程    50
7.3 单桩容许承载力的确定    50
7.4 参数计算    53
第八章  节点板强度检算    57
8.1 节点设计的一般要求    57
8.2 节点板强度检算的基本要求    57
8.2.1 节点板撕裂强度检算    57
8.2.2 承受轴心力的对接焊缝检算    59
8.2.3 承受弯矩和剪力共同作用的对接焊缝检算    60
8.3 节点刚性连接二次应力    61
第九章  结构耐久性设计    62
9.1 构件的分类及其设计使用寿命    62
9.2 永久性结构的耐久性措施    62
9.2.1 混凝土耐久性措施    62
9.2.2 钢结构的耐久性    63
9.3 钢结构防腐涂层    63
9.4 非永久性构件的耐久性    64
毕业设计总结与感谢    65
附表    66
附表1 内力组合    66
附表2 主桁杆件截面几何特征    72
附表3 杆件应力表    73
附表4 梁单元位移表    78
