四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

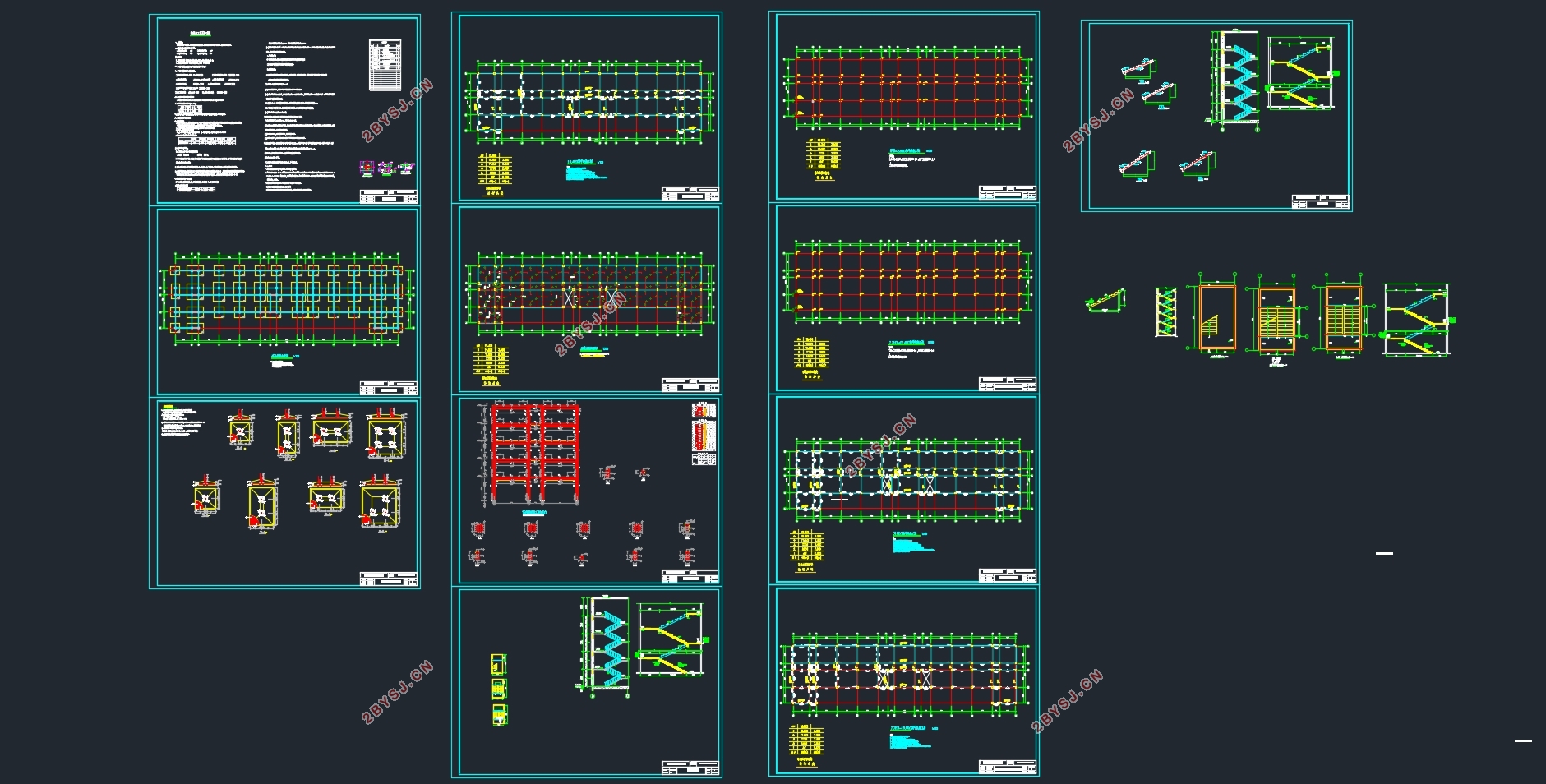

四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)(任务书,开题报告,论文计算书25000字,天正CAD建筑图11张,天正CAD结构图11张)
工程概况及设计资料
工程概况
本课题名称为四层混凝土+一层轻型竹木结构屋架浙江嘉兴海宁某小学混合结构教学楼设计。工程项目地点位于浙江嘉兴海宁。该楼占地面积尺寸为 100m×25m,建筑层数为五层,建筑高度约为20m,结构形式为4跨框架结构。由五层钢筋混凝土框架结构和顶层轻型木桁架屋顶组成,建筑安全等级为二级,设计使用年限为50年。抗震设防烈度为7度,地基基础设计等级为丙级,建筑场地类别为Ι类,地震分组为第一组,建筑抗震设防类别为重点设防类(乙类)。
根据建筑设计方案,本工程结构采用五层全现浇钢筋混凝土框架结构和轻型木桁架屋顶。
设计资料
气象资料
(1)基本风压值:w0=0.45kN/m2
(2)基本雪压值:s0=0.35kN/m2
水文地质资料
天然地面以下1.5m为亚黏土,密实,可作为持力层,人工地基承载力标准值fk=120kN/m2,地基土不液化。地下水位在地表下1.6m,无侵蚀性。
抗震设防烈度
抗震设防烈度为7度。
荷载资料
(1)楼面活载:教学楼楼面活荷载,查《建筑结构荷载规范》GB-5009—2012,确定教室楼面活荷载标准值为2.0kN/m2,教室走廊、楼梯楼面活荷载标准值为2.5kN/m2。
(2)不上人屋面:活荷载标准值为0.7kN/m2。
(3)屋面构造:
屋面粘土瓦(0.20 kN/m2)、轻型木桁架屋架(0.25 kN/m2)、屋面胶合板(0.09 kN/m2)、挂瓦条、防水卷层等其它非结构构建及材料(0.10 kN/m2)。
(4)楼面构造:
瓷砖地面(包括水泥粗砂打底)、120mm厚钢筋混凝土楼板,V型轻钢龙骨吊顶。
(5)墙体:外墙为200mm厚水泥空心砖(9.6kN/m3),外墙面贴瓷砖(0.5 kN/m2),内墙面为 20mm厚抹灰(0.34 kN/m2);内墙采用200mm厚水泥空心砖,两侧均为20mm厚抹灰。
结构选型与结构布置
结构选型
本工程选用钢筋混凝土框架结构。
本工程选用钢筋混凝土框架结构。它具有可以较灵活地配合建筑平面布置的优点,便于安排需要比较大空间的建筑结构,它的梁、柱构件易于标准化、定型化,便于采用装配整体式结构,以缩短施工工期。
采用现浇混凝土框架时,框架结构的整体性、刚度较好,设计处理好也能达到较好的抗震效果,而且可以把梁或柱浇注成各种想要的截面形状。
结构布置

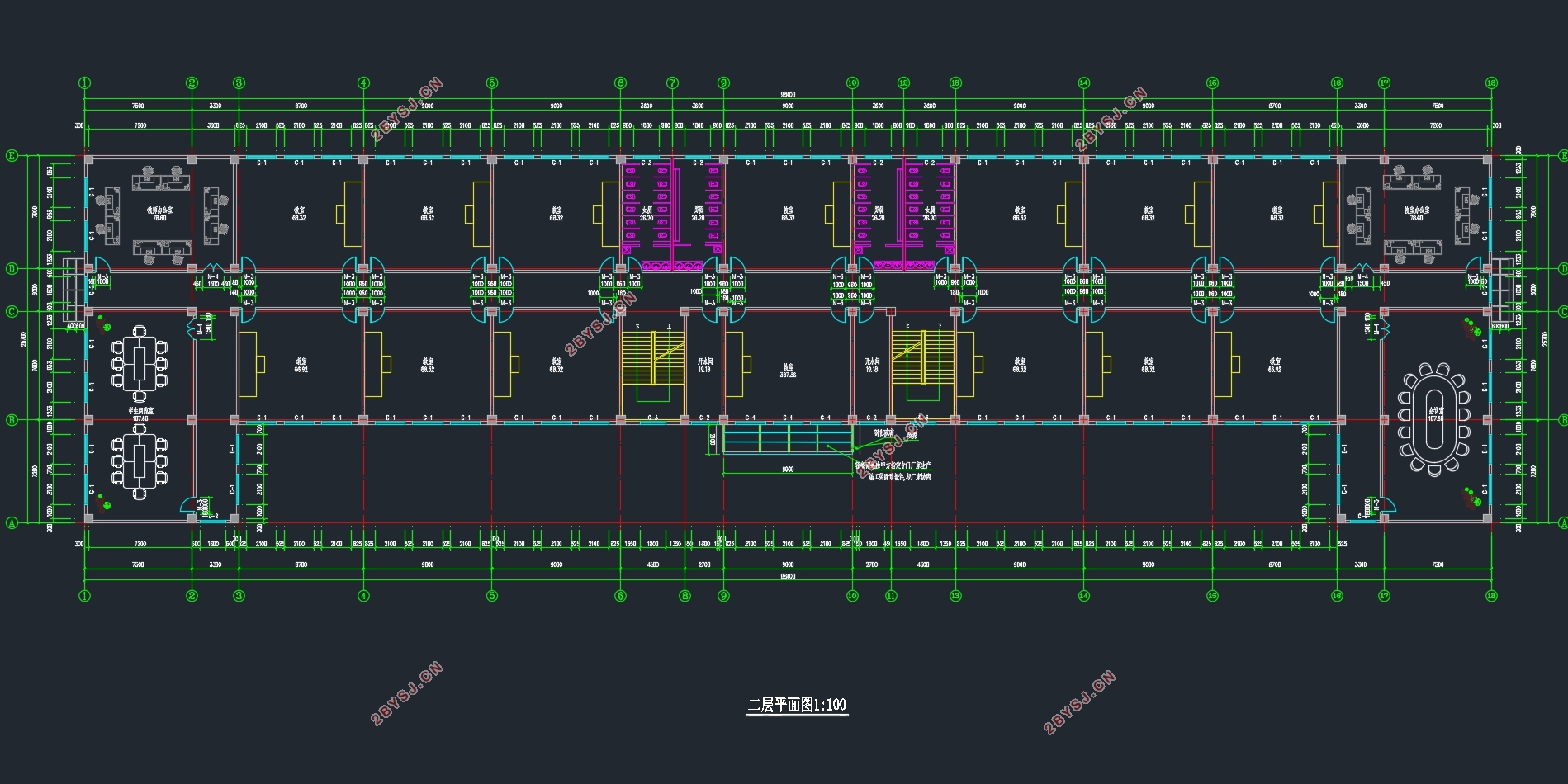

1.平面布置
本工程为多层建筑,建筑高度较小,跨度比较大,考虑建筑设计方案以及抗震设防要求等因素,本工程采用下图所示的平面布置。
2.立面布置
本办公楼共五层,底层层高5.35m,其余层高3.9m,室内地坪设计标尚为±0.000,室内外高差0.45m。
3.柱网布置及次梁设置
柱网布置如下图所示,不设次梁。
4.缝的设置
采用后浇带施工,不设缝。

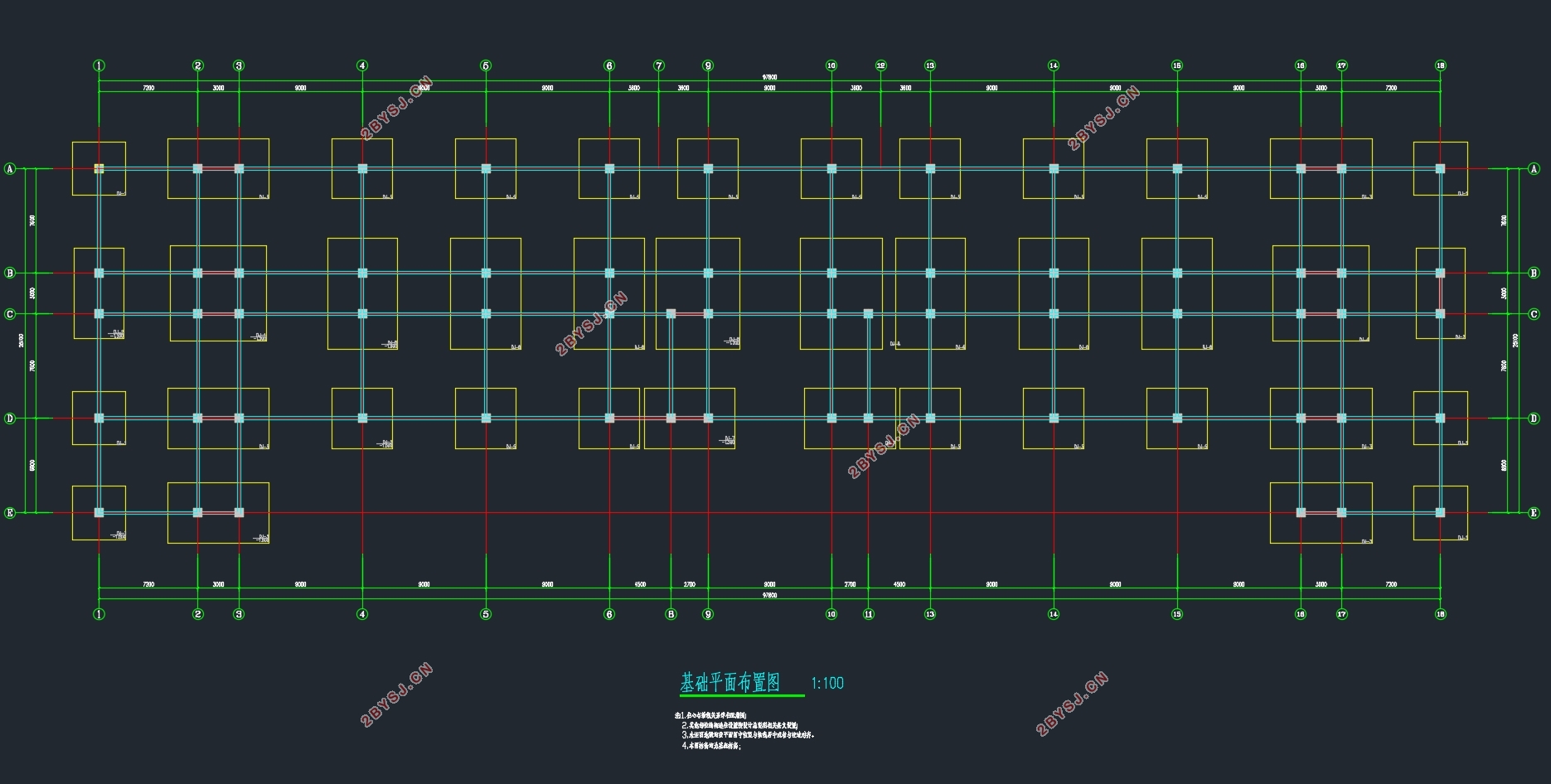

5.基础方案
海宁小学教学楼的建设场地和地基条件较好,荷载分布比较均匀,建筑层数小于7层,依据《建筑地基基础设计规范》第3.0.1条规定,该建筑的地基属于丙级地基。本建筑采用柱下独立基础。根据场地的地质条件,取亚黏土层为持力层,地基承载力特征值fak=120kPa,基础埋深取2.2m。
6.    楼梯方案
根据建筑设计方案以及结构的经济性,本工程采用平行双分双跑的现浇板式楼梯。



四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)
四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)
四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)
四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)
四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)
四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)
四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)


目录
摘要    II
Abstract    III
第一章结构选型与布置    1
1.1 工程概况及设计资料    1
1.1.1 工程概况    1
1.1.2 设计资料    1
1.2 结构选型与结构布置    2
1.2.1 结构选型    2
1.2.2 结构布置    2
第二章计算简图及荷载计算    7
2.1 确定计算简图    7
2.2 构件材料选择    7
2.3 构件截面尺寸估算    8
2.3.1 框架柱截面初估    8
2.3.2 基础选型与埋置深度    8
2.3.3 梁截面尺寸初选    8
2.3.4 楼板厚度初选    8
2.4 荷载计算    9
2.4.1 横向框架结构侧向刚度计算及侧向刚度比验算    9
2.4.2 重力荷载及水平荷载计算    14
2.4.3 水平地震作用计算及剪重比验算    18
2.4.4 风荷载计算    22
第三章框架内力计算    25
3.1 水平荷载作用下框架结构分析    25
3.1.1 水平地震作用下框架结构侧移验算    25
3.1.2 风荷载作用下框架结构侧移计算    29
3.1.3 风荷载作用下框架结构内力计算    30
3.2 竖向荷载作用下框架结构内力分析    34
3.2.1 计算单元及计算简图    34
3.2.2 竖向荷载计算    37
3.2.3 内力计算    41
第四章内力组合    51
4.1 梁控制截面内力标准值    51
4.2 梁控制截面的内力组合    55
4.3 柱控制截面内力组合    67
第五章梁、柱截面设计    84
5.1 梁截面设计    84
5.2 柱截面设计    88
5.3 框架梁柱节点核心区截面抗震验算    95
第六章楼梯结构设计    97
6.1 梯段板计算    97
6.1.1 荷载计算    97
6.1.2 内力计算    98
6.1.3 配筋计算    98
6.2 休息平台计算    98
6.2.1 荷载计算    99
6.2.2 内力计算    99
6.2.3 配筋计算    99
6.3 梯段梁TL1计算    99
6.3.1 荷载计算    100
6.3.2 内力计算    100
6.3.3 配筋计算    100
第七章现浇楼面板设计    101
7.1 A区格    102
7.2 B区格    103
7.3 C区格    104
7.4 D区格    105
第八章基础设计    108
8.1 柱基础计算    108
8.2 荷载计算    108
8.3 确定基础底面积    109
8.4 基础结构设计    111
8.4.1 .荷载设计值    111
第九章木屋架计算    115
9.1 轻型木桁架    115
9.1.1 轻型木桁架的特点    115
9.1.2 轻型木桁架材料    115
9.1.3 轻型木桁架计算方法    116
9.1.4 计算假定    116
9.1.5 桁架节点设计    116
9.2 桁架节点计算简图    116
9.2.1 桁架支座假设    116
9.2.2 杆件内力计算方法    117
9.3 结构设计    117
9.3.1 荷载取值    117
9.3.2 地震荷载取值    118
9.4 木桁架计算    118
9.5 连接设计计算    121
9.5.1 连接的抗风计算    121
9.5.2 连接的抗震计算    121
第十章手算与电算的校核    123
参考文献    130
致谢    131
