某生态小区住宅楼给水排水工程设计(附CAD图)(任务书,开题报告,外文翻译,论文说明书11000字,CAD图15张)
摘     要
本设计一层至地上三层为市政管网直供,四至十二层为变频泵供水的给水方式,十三至十八层为设水泵、水箱供水方式。直供部分从市政给水管网接一根DN70的引入管,另两根DN100的引入管接至地下一层生活水池和消防水池。生活水池和消防水池采用砖砌混凝土结构,置于地下室。排水采用生活污、废水合流制。通气管除一至三层排水外均采用专用通气立管通气。泵房排水槽经汇集排至地下一层污水井,经潜污泵提升排至检查井再经过化粪池处理后排入市政排水管。屋面雨水排放选择重力式雨水系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为一级耐火等级二类建筑,属中度危险一级。室内消防流量20L/s,室外15L/s。充实水柱取12m,水龙带长度取25m,水枪喷嘴口径19mm,配备DN65水带,水枪喷嘴流量5L/s,消防立管管径为DN100、DN150。在顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷淋灭火系统,报警阀设于地下一层,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分4个区。屋顶水箱为18立方米为消防水箱,贮存10min自动喷水灭火系统、室内消火栓系统用水量。自动喷水灭火系统和消火栓系统的初期灭火由水箱供水,后期供水由地下室的消防水泵和自喷泵供水。
    关键词:住宅楼、给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统
Abstract
   The design for the municipal level to the ground three direct supply pipe network, four to ten two for the lead pump water supply water way, thirteen to ten eight to set up water pumps, tank water supply. Supplying part from the municipal water supply network connected to an introduction pipe DN70, DN100 introduced another two tubes connected to the ground floor living pond and fire pond. Life and fire water pond using concrete masonry structure, placed in the basement. The use of domestic sewage and drainage, wastewater Combined. Snorkel outside except one to three drainage are using special ventilation riser ventilation.Pumping stations and drainage collection tank through the basement sewage discharged into the wells, the submersible sewage pump discharge to enhance the well and then after checking into the municipal sewer septic tanks. Select gravity roof drainage rainwater system, rain water bucket after the roof rainwater collection pipe to an inspection by a row of wells.
   According to the specification, the building was a fire rating II building, is a moderate risk level. Indoor fire flow 20L / s, Outdoor 15L / s. Enrich the water column to take 12m, hose lengths are 25m, gun nozzle diameter 19mm, DN65 with hose, gun nozzle flow 5L / s, fire standpipe diameter is DN100, DN150. In the top set up a test fire hydrant, fire hydrant box each have a remote start the fire pump buttons.
   The building wet automatic sprinkler system, alarm valve located in the basement, the layers are set flow indicator, end water apparatus and a signal valve, which signals are sent to the fire control center for processing. Automatic sprinkler system of this project is divided into 4 zones. Rooftop water tanks for the fire to 18 m3 tank, storage 10min sprinkler system, fire hydrant system water. Automatic sprinkler systems and fire hydrant system early water from the tank, the water from the basement of the late fire pumps and pump water from the spray.
Key words:Residential Building, water supply system, drainage system, fire hydrant system, automatic sprinkler system, rainwater systems.

一、工程概况
某生态城小区建筑住宅楼建筑18层,地下一层。建筑总高度为57.1m。主体为住宅楼。设计内容有建筑给水系统、排水系统、雨水系统、消防系统及污水处理系统。市政供水管网提供水压为0.2Mpa。其他详细资料见所提供图纸。根据该建筑物的平面与立面图纸,要求设计该建筑给排水工程。
室内要求设置给水系统、排水系统,雨水排水系统、消火栓系统和自动喷淋灭火系统。
一.给水系统:
市政给水0.2Mpa,埋设地下1m,住宅层高2.9m,粗略估计一层需100Kpa,二层需120Kpa,三层160Kpa,四层200Kpa,则市政给水可以直供到3层。
方案一:1到3层直接供水、4到18层设水泵、水箱的给水方式
优点:供水可靠,水压稳定。
缺点:水箱占地,且防污染、防渗透要求高,容易造成二次污染;4到18层独立供水困难。
方案二:1到3层直接供水、4到12层采用变频水泵加压供水的方式、13到18层设高区供水系统自动启动供水水泵给水方式。此系统通过改变电机定子的供电频率来改变电机的转速,从而使水泵的转速发生变化,调节水泵的转速,可以改变水泵的流量、扬程和功率,使出水量适应用水量的变化,并使水泵变流量供水时保持高效运行。
优点:供水水压趋于稳定,水泵选择好的话将大大地节省能源;分三个区供水可减缓各个区的供水压力;高效节能,当系统用水量减少时,水泵降低转速运行;没有水箱的二次污染。
缺点:一次性投资很大,技术复杂,管理维修费用高。
比选结果:方案一高区供水难度大;方案二中三区供水减缓压力,且现在的科技水平发展很快,变频技术的发展也日渐成熟起来,一些变频技术的缺点也在逐渐被克服,所以采用第二种方案。
二. 排水系统:
方案一:采用传统的排水方式,卫生器具排水管穿越楼板进入下层再接入立管。
优点:卫生器具选择性较大且造价较低;安装技术简单,一般的安装人员就可以应付。
缺点:上层用水下层的噪声很大,且一旦上层发生漏水问题,维修影响下层住户。
方案二:采用同层排水方式,卫生器具不穿楼板,在同层内接入立管。
优点:卫生器具的布置不受限制;排水噪音小,对下层住户基本上没有干扰;渗漏情况少。
    缺点:卫生器具选择性较小;造价较高;安装技术要求高,需专业安装技术人员。
比选结果:实际生活中,统的排水方式还是主流,同层排水方式技术不是很完善,而且需要专业人员。由于隐蔽式安装系统同层排水技术,冲洗水箱是隐藏在墙体内的,这会给水箱进水阀和出水阀的维修带来一定程度的不便。鉴于同层排水带来的诸多问题,本方案选择第一种方案。
三. 雨水系统
本住宅楼雨水排水采用外排水排放方式。雨水沿屋面集流到檐沟,然后流入隔一定距离设置的立管排至室外的地面或雨水口。
四. 消火栓系统
本住宅楼采用设置室内、室外消火栓给水系统。本设计采用消防水泵和屋顶水箱联合供水,消防水池设于地下室。消防立管设置在楼梯间、管道井内,消火栓应该尽量靠近利观。室外给水管道布置成环状,设两根进水管,分别从两条市政给水管道引入,设置呈环状管网增加系统的安全性。
五. 自动喷淋系统
本住宅采用采用湿式自动喷水灭火系统。该建筑各层均设自动喷淋系统,喷头动作温度为680C。根据中危Ⅰ、中危Ⅱ级的有关规定,地上部分喷头间距不超过3.6m,距墙不大于1.8m;地下室喷头间距不超过3.4m,距墙不大于1.7m。


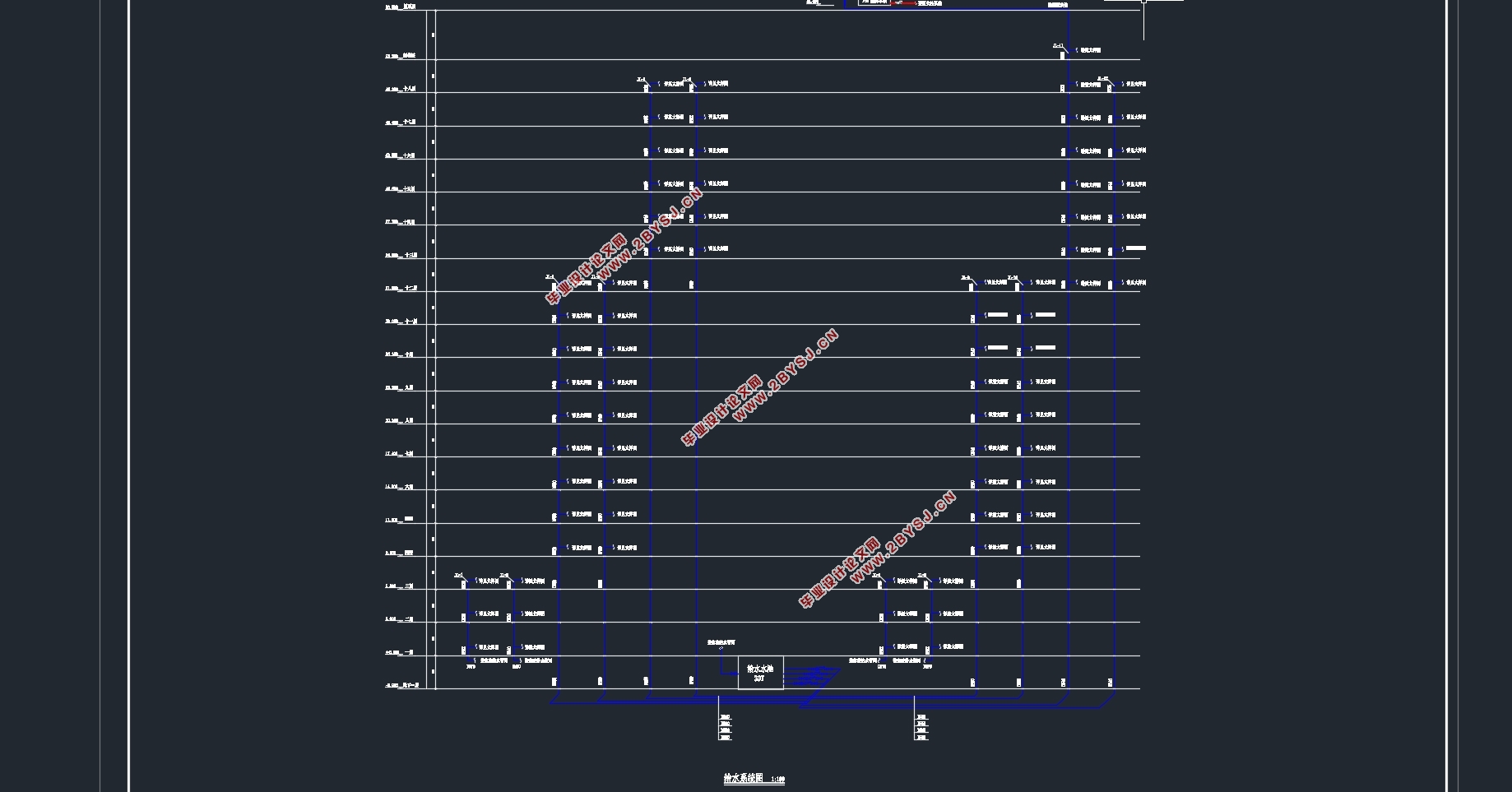

某生态小区住宅楼给水排水工程设计(附CAD图)
某生态小区住宅楼给水排水工程设计(附CAD图)
某生态小区住宅楼给水排水工程设计(附CAD图)
某生态小区住宅楼给水排水工程设计(附CAD图)
某生态小区住宅楼给水排水工程设计(附CAD图)


目      录
摘   要    I
ABSTRACT    II
第一章  设计任务书    1
一、 工程概况    1
二、设计依据    1
三、 设计内容    1
四、设计要求    2
  五、毕业设计进程安排    2
第二章  设计说明书    4
一、给水系统    4
二、排水系统    4
三、雨水系统    5
四、消火栓给水系统    5
五、自动喷淋系统    5
第三章  计算说明书    7
一、给水系统    6
1、设计秒流量计算    6
2、低区生活给水系统水力计算    6
3、中区生活给水系统水力计算    8
4、高区生活给水系统水力计算    10
5、生活贮水池容积计算    12
二、排水系统    12
1、卫生器具排水定额及排水管道设计秒流量公式的确定    12
2、建筑内排水管道计算    13
3、地下室排水系统计算    19
4、汽车库排水系统计算    19
5、消防电梯排水系统计算    19
三、消火栓系统    19
1、室内消火栓系统计算    19
2、室内消火栓系统屋顶增压设施设计    24
3、减压孔板计算    25
4、 水泵接合器设置    25
5、消防水箱    25
6、消防贮水池    26
四、自动喷水灭火系统    27
1、自动喷水灭火给水系统    27
2、喷头的选用与布置    28
3、水力计算    28
五、雨水系统    31
1 、降雨强度的确定    31
2、 雨水立管的布置    31
3、 雨水水力计算    32
六、室外雨水水力计算    32
结束语    33
参考文献    34
致  谢    35
