武汉44420平米某社区中心暖通空调工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

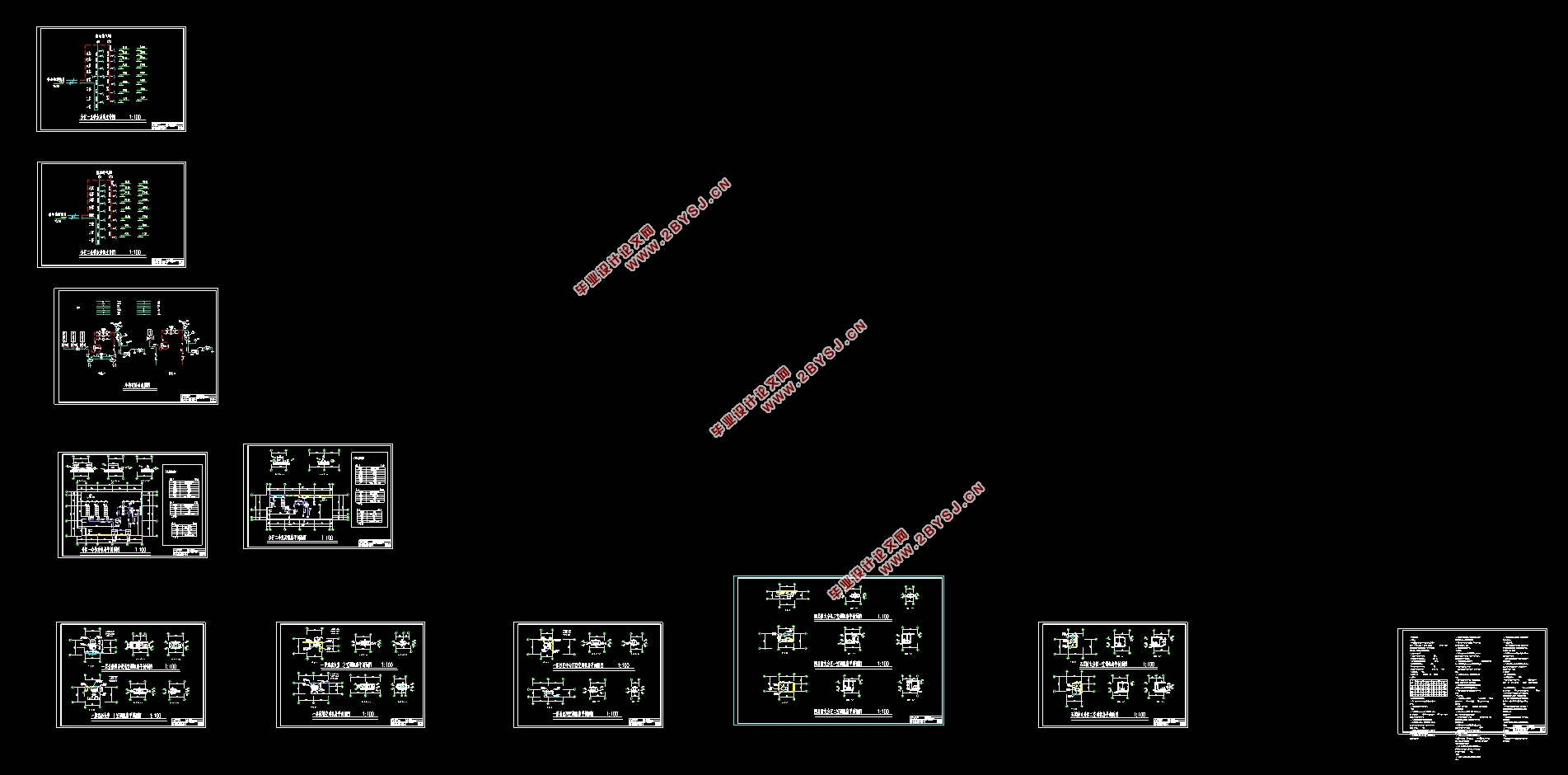

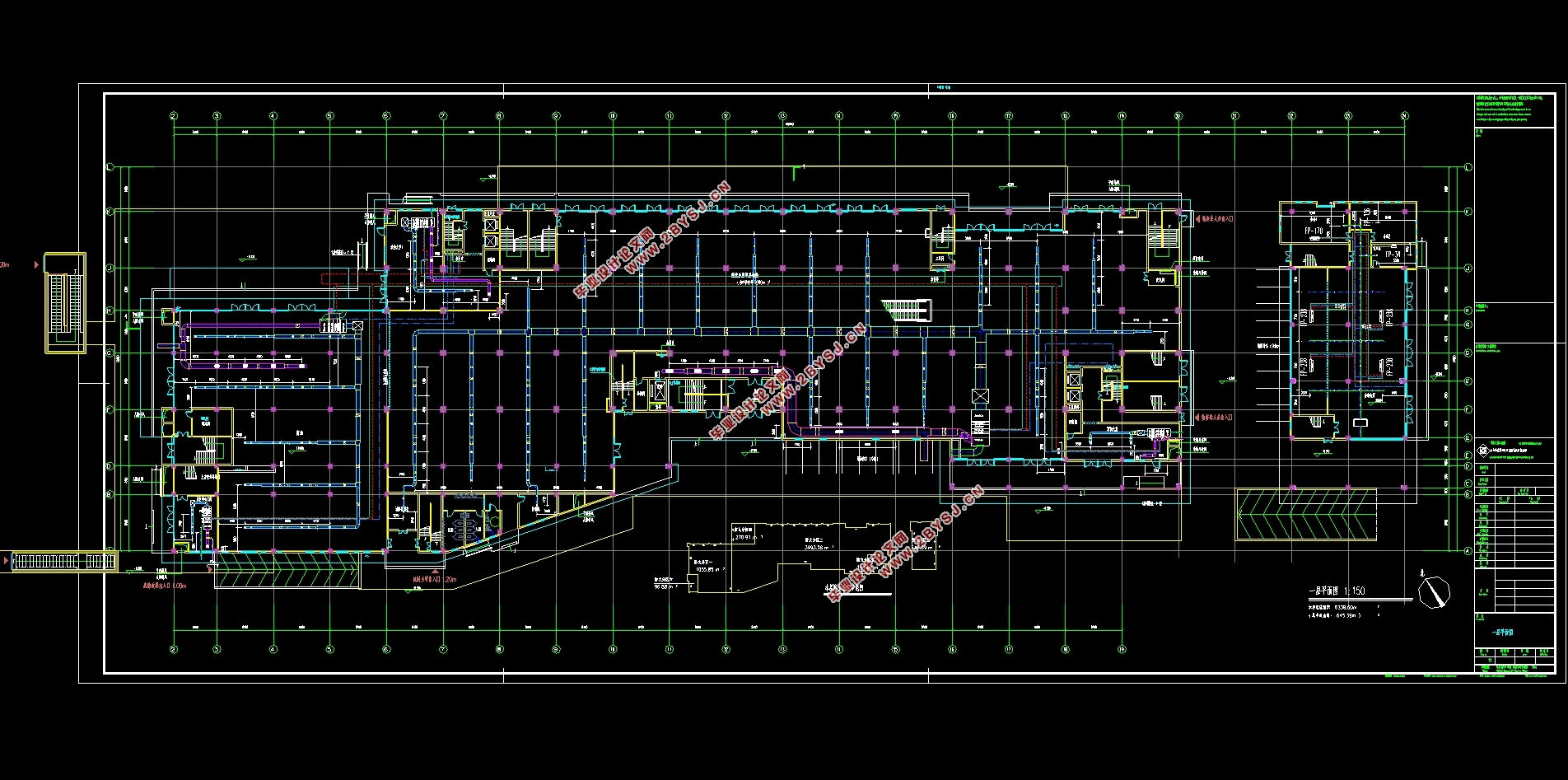

武汉44420平米某社区中心暖通空调工程设计(含CAD图)(设计说明书25000字,CAD图纸25张)
摘  要
本设计为武汉某社区中心暖通空调工程设计,总建筑面积为44420㎡。地下一层,地上八层,一层~三层为商场,四~五层为酒店配套会议区,六~八层为两栋经济型酒店。地下一层为汽车库、自行车库与设备用房。
本设计负荷计算采用冷负荷系数法计算冷负荷,地上一至三层采用全空气系统,一至三层的派出所和四至八层采用风机盘管加新风系统。在冷负荷计算的基础上完成主机和风机盘管的选型,并通过风量、水量的计算确定风管与水管尺寸,并校核最不利环路的阻力和压头用以确定主机和水泵。空调水系统选择闭式、同程、两管制、变流量、一次泵系统。本工程采用空气源热泵作为冷热源,选用三台海尔牌R22-LSBLGRF630/B螺杆型风冷热泵机组和一台海尔牌R22-LSBLGRF400/C螺杆型风冷热泵机组,机房都设置在三层屋面。四层室内房间单独设置防排烟系统。
关键词:冷负荷  全空气系统  风机盘管  水力计算  冷热源

HVAC Engineering Design of a Community Center in Wuhan
Abstract
The design is the HVAC engineering design for a community center in Wuhan, total construction area of 44420 square meters. The underground is one floor, the ground is eight floors, the first floor to third floor are shopping malls, the fourth to fifth floor are hotel meeting areas, and the sixth to eighth floor are two economic hotels. The underground floor is a garage, bicycle garage and equipment room.
Load calculation cooling load is obtained by using cold load coefficient method in this design.The ground floor to third floor adopt full air system,the police station from the ground to third floor and four to eight layers use fan-coil unit plus fresh air system.The main-machine and fan coils’ choice are based on the calculation of cold-load.And through the numeration of blast volume and water flux,the standard of air duct and water pipe is determined.The most disadvantage resistance and pressure of the loop-road are checked up to ensure the main-machine and water pump.Air conditioning water system is designed as a closed,the same way,two control,variable flow,a pump system.The selection of the project’s cold and heat source is air source heat pump,three Haier brand R22-LSBLGRF630/B and one R22-LSBLGRF400/C air source heat pump screw units are chosen,cold and heat source room is set on the three storey roofing.Smoke control system is provided for interior rooms on the fourth floor separately.
Key Words: cooling load; Full air system; Fan coil; Hydraulic Calculation; Cold and heat source

工程概况
本工程为某房地产公司在武汉市兴建的房地产业,本工程总建筑面积44420m2,地下一层,地上八层,地上高度34.10m,一层~三层为商场,四~五层为酒店配套会议区,六~八层为两栋经济型酒店。地下一层为汽车库、自行车库与设备用房。
1.2动力与能源资料
本工程位于武汉市中心,动力与能源完备,动力与照明用电充足,自来水和天然气由城市管网供应,附近锅炉房能提供0.6Mpa的饱和蒸汽供大楼使用。
1.3设计要求
1.要求对一层商场、四~五层酒店配套会议区进行通风空调设计,面积约10000 m2;
2.对全楼进行防排烟设计;
3.对全楼进行空调冷热源设计。
