武汉市人民医院异地新建项目住院楼施工组织设计(含CAD施工平面布置图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

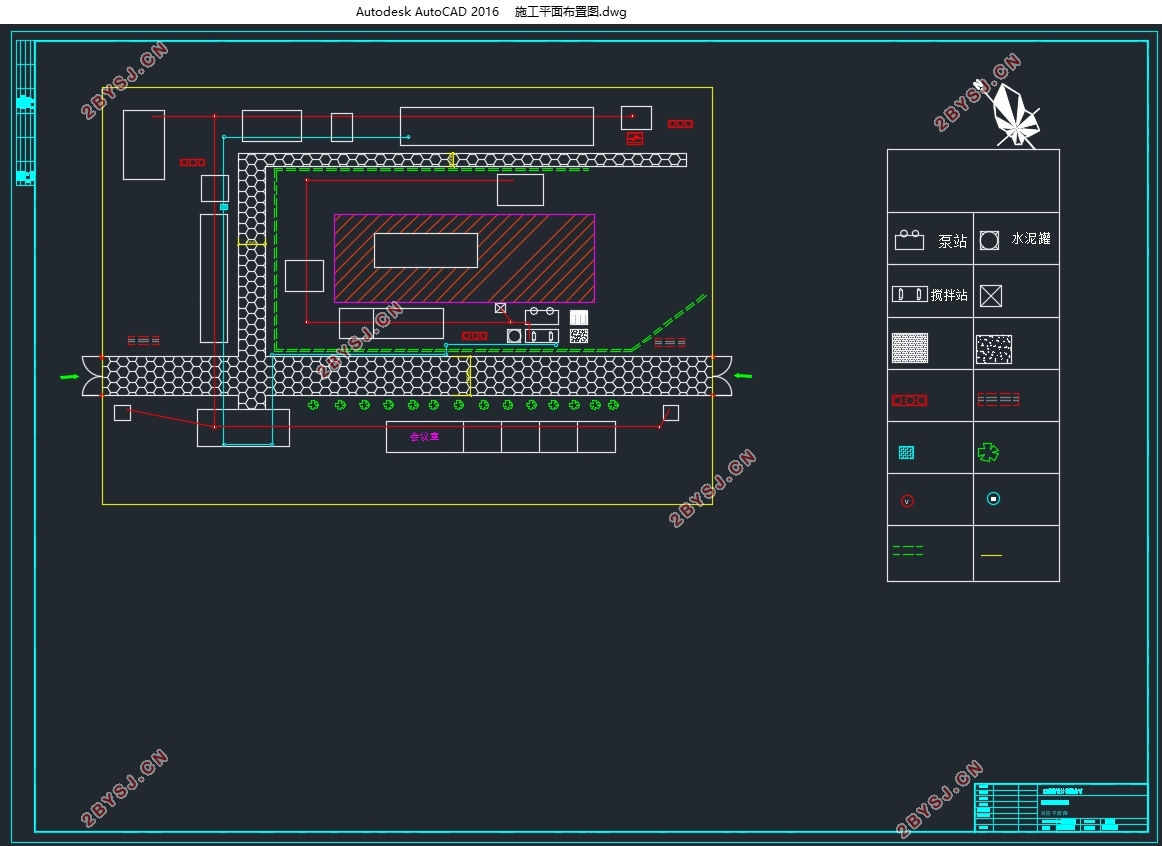

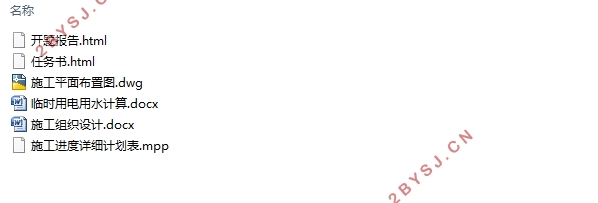

武汉市人民医院异地新建项目住院楼施工组织设计(含CAD施工平面布置图)(任务书,开题报告,施工组织设计书35000字,CAD图1张)
摘  要
   本设计为武汉市东西湖区人民医院异地新建项目(一期)住院楼施工组织设计,设计的主要目的是通过对项目概况的分析,编制出一部正确指导施工活动的纲领性文件,从而使项目能够高效科学的完成。
   本设计内容主要包括编制依据,工程概况,施工部署,施工进度计划,施工平面布置图,施工方案,施工管理计划七个主要方面。在这次设计当中采用了广联达软件来进行工程量的计算,使用project软件来编制施工进度计划,通过分析实际情况结合施工相关书籍制定了合理的施工方案,并且秉承节约场地,施工方便的原则对施工现场进行了平面布置。整个施工组织设计涵盖了施工过程中各个方面,做到了统筹规划,协调各个方面矛盾,实现了较高的工作效率。
关键词:施工组织;进度计划;施工部署;平面布置;施工方案

Abstract
   The design topic is construction management plan about the People's Hospital’s new projects in different places (phase 1) of Dong xi lake district of Wuhan.The main purpose of the design is to draw up a programmatic document to guide the construction activities through the analysis of the general situation of the project, so that the project can be completed efficiently and scientifically.
   This design content mainly includes the compilation basis, the project general situation, the construction deployment, the construction schedule, the construction plane plan, the construction plan, the construction management plan seven main aspects.The calculation for engineering quantity in this design adopts the glodon software and using the project software to make the project schedule.Through the analysis of the actual situation combined with the construction of relevant books making a rational construction scheme and upholding the principle of saving space and convenient construction to make the layout of the construction site.The whole construction organization design covers all aspects of the construction process, and achieves overall planning, coordination of contradictions in all aspects, higher efficiency.
Key Words:Construction organization; schedule; construction deploy;layout and construction plan 

3.1工程设计概况
1工程名称:
武汉市东西湖区人民医院异地新建项目(一期)住院楼项目
2建设地点:
武汉市东西湖区吴家山三店大道以南,新城绿化廊道以东,啤砖路以北,五环路以西。
3建设规模:
武汉市东西湖区人民医院异地新建项目一期住院楼结构设计范围为1层地下室,一栋20层主楼。主楼;地下1层,地上20层,建筑大屋面标高为84.000m,结构形式为框架-剪力墙结构,为A级高度钢筋混凝土高层建筑。建筑平面呈长方形,平面尺寸为67.5*22.8m。
4建设单位:
武汉市东西湖区城市建设投资发展有限公司。
5勘察单位:
中机三勘岩土工程有限公司。
6设计单位:
中南建筑设计院股份有限公司。
3.2建筑设计概况
1建筑说明:
集医技,手术,住院为一体的综合住院大楼。本工程主体结构设计使用年限为50年。
2建筑面积:
平面尺寸67.5×22.8m。
3建筑层数:
地下一层,地上20层。
4建筑防火:
地上、地下耐火等级均为一级。
5墙:
玻璃幕墙,金属铝板幕墙,石材幕墙。
6屋面:
为上人屋面。
7窗:
外门窗均为单框断热铝合金55或80系列节能门窗。
8门:
铝合金门,各级防火门。所有设备用房的门均需采用吸音,减噪,减震等措施。
9地下室防水:
地下室底板、侧采用4厚SBS改性沥青防水卷材、满铺0.3厚聚乙烯薄膜;地下室顶板采用一道60厚AC-60中粒式沥青混凝土面层,碾压平整。
10屋面防水:
2 层 3 厚改性沥青防水卷材和 1.5 厚聚氨酯防水涂料。
11室内防水:
1.5 厚聚氨酯防水涂料。
12墙身防潮层:
在室内坪下约60处做20厚1:2水泥砂浆内加5%防水层的防潮层,在此标高为钢筋混凝土墙和柱时可不做。
3.3工程结构设计概况:
表3.1 工程结构设计概况
序号    项目    内容
1    建筑结构安全等级    二级
    抗震设防烈度    6度
    建筑耐火等级为    一级
2    屋面防水等级    一级    地下工程的防水等级    一级
3    结构形式    基础结构形式    筏板基础
        地下结构形式    框架结构
        地上结构形式    框架-剪力墙结构
4    混凝土强度等级    C15~C50
5    采用钢筋规格    HPB300、HRB400
6    基础设计等级    甲级
7    环境类别    露天环境为二(a),其余为一类
8    结构阻尼比    0.05


武汉市人民医院异地新建项目住院楼施工组织设计(含CAD施工平面布置图)
武汉市人民医院异地新建项目住院楼施工组织设计(含CAD施工平面布置图)
武汉市人民医院异地新建项目住院楼施工组织设计(含CAD施工平面布置图)


目  录
第1章 绪论1
1.1设计意义及目的1
1.2设计背景1
1.3设计内容与目标1
第2章 编制依据2
2.1业主提供的信息及资料:2
2.2政府相关批文与试验报告:2
2.3国家及地方主要法律、法规和规范性文件2
2.4.企业ISO9002质量标准文件5
第3章 工程概况7
3.1工程设计概况7
3.2建筑设计概况7
3.3工程结构设计概况:8
3.4自然条件9
3.4.1地下水概况:10
3.4.2气象条件:10
3.5工程难点及重点10
第4章 施工部署11
4.1工程目标:12
4.1.1施工质量目标:12
4.1.2工期目标:12
4.1.3 安全目标:12
4.1.4 文明施工目标:12
4.1.5 成本目标:12
4.1.6 环保卫生目标:12
4.2项目经理部组织机构12
4.3施工任务的划分:15
4.4施工准备工作计划:15
4.4.1施工准备工作程序15
4.4.2技术准备16
4.4.3施工准备18
4.5资源配置计划19
第5章 施工进度计划20
5.1工期目标21
5.2进度计划的具体安排22
5.3施工进度计划分阶段控制要点23
5.4施工进度计划保证措施23
5.5计划施工中的应急预案23
5.5.1应急预案的启动24
5.5.2应急响应24
第6章 施工平面图26
6.1绘制准则27
6.2施工平面图的绘制27
6.3施工平面图内容27
第7章 主要分部(分项)工程施工方案28
7.1施工测量29
7.1.1施工测量的主要内容:29
7.1.2施工测量的总体思路:29
7.1.3施工前的准备工作:29
7.1.4测量控制网的建立30
7.2土方工程32
7.2.1施工顺序32
7.2.2确定场地设计标高32
7.2.3土方开挖33
7.2.4土方运输与堆放34
7.2.5土方回填34
7.2.6土方工程劳动力,机械安排35
7.3基础工程35
7.3.1垫层砼施工36
7.3.2钢筋的绑扎36
7.3.3基础模板37
7.3.4基础砼浇筑37
7.4钢筋工程38
7.3.1施工准备38
7.3.2钢筋的制作和运输38
7.3.3钢筋加工38
7.3.4钢筋接头形式39
7.3.5钢筋定位措施40
7.3.6特殊部位安装方案41
7.3.7钢筋支撑41
7.4模板工程41
7.4.1模板类型及支撑方式41
7.4.2模板的数量及周转42
7.4.3模板水平垂直运输42
7.4.4标高控制43
7.4.5拆模时间43
7.5混凝土工程43
7.5.1运输方案44
7.5.2混凝土的浇筑44
7.5.3混凝土的成型45
7.5.4施工缝的留置46
7.5.5混凝土的养护46
7.5.6混凝土的质量检查46
7.5.6不同标号混凝土的浇筑47
7.5.7混凝土冬期施工47
7.6大体积混凝土工程47
7.6.1施工概况47
7.6.2混凝土浇筑能力计算48
7.6.3大体积混凝土浇筑48
7.7屋面工程51
7.7.1工程做法51
7.7.2施工流程52
7.7.3施工工艺53
7.7.4特殊部位施工53
第8章 主要施工管理计划54
8.1质量管理计划55
8.1.1施工质量管理体系55
8.1.2施工质量控制体系55
8.1.3工程质量的过程控制与管理措施56
8.2进度管理计划57
8.2.1机构组织措施58
8.2.2管理措施58
8.2.3人员保证措施58
8.2.4设备保障计划58
8.2.5物资保障计划59
8.2.6技术保障措施59
8.2.7协调管理措施59
8.2.8进度计划滞后的应急措施60
8.3安全管理计划60
8.3.1项目职业健康安全管理目标60
8.3.2安全管理组织体系61
8.3.3安全生产管理制度62
8.3.4安全生产专项保障措施62
8.3.5安全施工应急措施63
8.4环境管理计划63
8.4.1项目环境管理目标64
8.4.2环境管理组织结构64
8.4.3环境保护和控制措施64
8.5成本管理计划67
8.5.1成本管理目标67
8.5.2降低成本措施67
第9章 结论68
参考文献:69
致谢70
