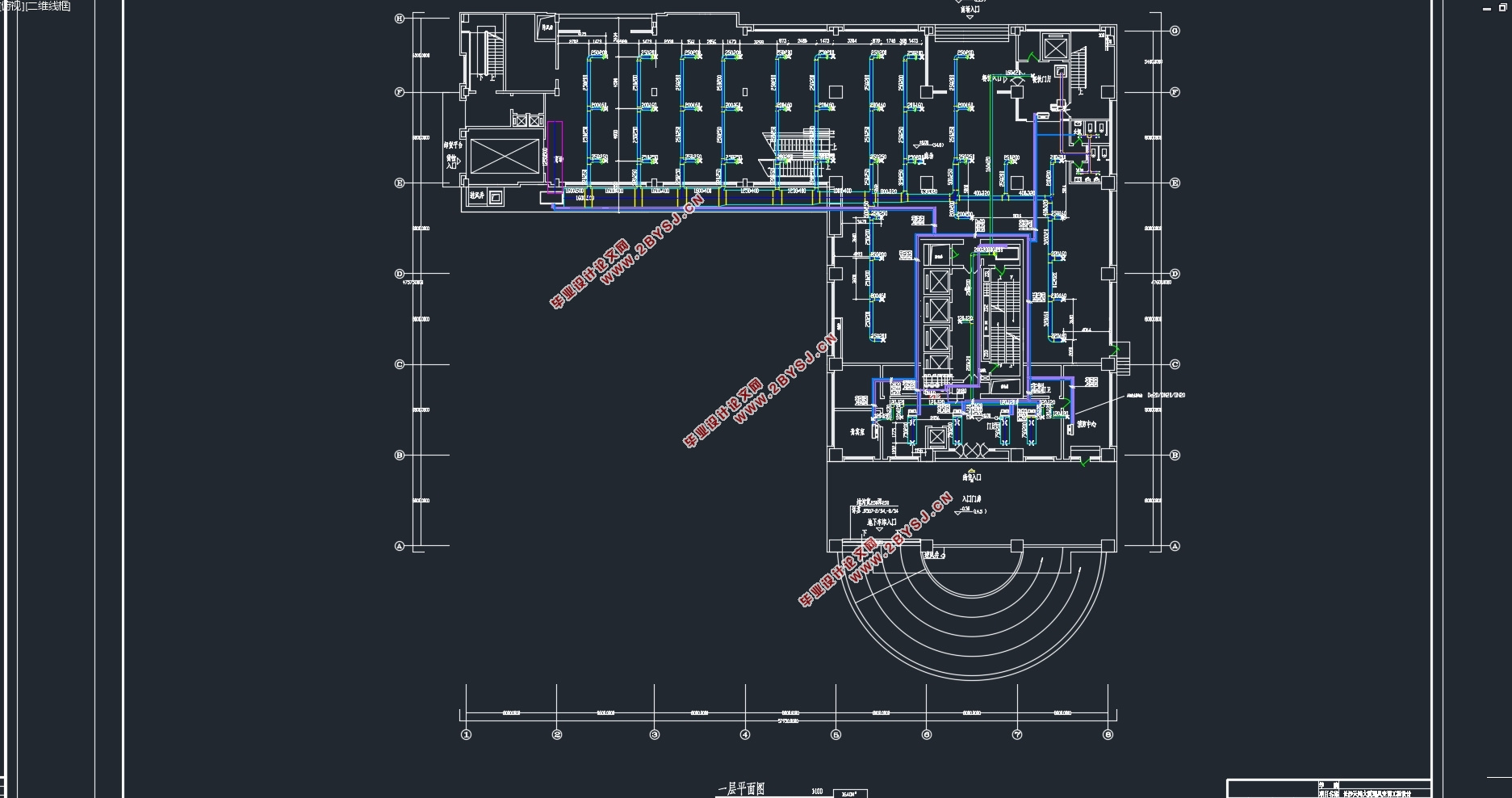

长沙市某大厦(地上十二层地下一层17328平米)空调工程设计(附CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

长沙市某大厦(地上十二层地下一层17328平米)空调工程设计(附CAD图)(任务书,开题报告,论文计算书11000字,CAD图9张)
摘要:
本工程为长沙某房地产公司兴建的一座多功能综合性建筑,地上十二层,地下一层,建筑高度28m,地下室为设备用房,一~二层为商场,三层为厨房、餐厅,四~十二层为客房标准层。要求进行全楼通风空调系统设计。本设计将为该建筑提供一套舒适性空调系统。裙楼部分的大厅、餐厅、办公室采用全空气系统,其余房间采用风机盘管加新风的半集中式系统,主楼的办公室也采用风机盘管加新风的半集中式系统,新风采用集中处理,每层设一个新风机房。水系统采用闭式同程式系统,冷热源选择特灵公司的B2B2B2型号螺杆式冷水机组,设置在地下一层机房,夏天可以提供冷水,冬天可以提供热水。冷冻水泵和冷却水泵均选择三台,两用一备,水泵并联运行。冷却塔设置在一层室外。
关键词:全空气系统    风机盘管加新风系统    螺杆式冷水机组。
Abstract
This works for a real estate company in Changsha built a multifunctional comprehensive building, 12 layers on the ground, underground layer, building height 28m, construction area of 7311+9 * 1113=17328m2 and basement for equipment with real, 1 ~ 2 layer is a shopping mall, three layer for the kitchen, dining room, 4 ~ 12 layer is a layer of standard rooms. Design of ventilation and air conditioning system for the whole building. This design will provide a comfortable air conditioning system for the building. The skirt part of the lobby, restaurant, office adopts all air system and the rest of the room with fan coil plus fresh air semi centralized system, the office of the main building is also used semi centralized systems of fan coil unit plus fresh air, fresh air using centralized processing, each layer set a fresh room. Water system with a closed system with the program, selection of cold and heat sources of direct fired LiBr absorption chiller, set in the basement room, summer can be provide cold water, winter can provide hot water. The chilled water pump and the cooling water pump are both selected three units, and the water pump runs in parallel. The cooling tower is selected by the exchange type, which is arranged in a layer of outdoor. The cooling tower is set on the ground floor.
Key Words: all air condition system   fan coil and fresh air system
the Direct-Fired Lithium Bromide Absorption Chiller
1.1建筑概况
该工程为长沙某房地产公司兴建的一座多功能综合性建筑,地上十二层,地下一层,建筑高度28m,建筑面积7311+9×1113=17328m2,地下室为设备用房,一~二层为商场,三层为厨房、餐厅,四~十二层为客房标准层。
1.2设计参数
1.2.1长沙市室外计算参数:
 夏季空调日平均温度:32.7℃
 夏季空调室外计算干球温度:35.8℃
 夏季空调湿球温度:27.7℃
 室外通风计算温度5℃
 冬季空调室外计算温度-0.8℃
 室外计算相对湿度81%


长沙市某大厦(地上十二层地下一层17328平米)空调工程设计(附CAD图)
长沙市某大厦(地上十二层地下一层17328平米)空调工程设计(附CAD图)
长沙市某大厦(地上十二层地下一层17328平米)空调工程设计(附CAD图)


目录
摘要    1
Abstract    2
第1章、工程概况    5
1.1建筑概况    5
1.2设计参数    5
1.2.1长沙市室外计算参数:    5
1.2.2室内设计参数    5
第2章、冷负荷计算    8
2.1外墙冷负荷       8
2.2外窗冷负荷    9
2.3内墙冷负荷    11
2.4人体显热冷负荷    11
2.5照明冷负荷    12
2.6设备冷负荷    13
2.7一层冷负荷汇总    15
第3章、热、湿负荷计算    16
3.1热负荷计算    16
3.2湿负荷计算    16
第4章、空调系统划分    19
第5章、送风量的确定    20
5.1全空气一次回风系统送风量及冷量计算    20
5.2风机盘管+新风系统送风量和冷量计算    21
第6章、设备选择    24
6.1 组合式空气调节机组    24
6.2风机盘管    24
6.3新风机组    25
第7章、气流组织的计算与校核    27
7.1、全空气系统气流组织校核    27
7.2、半集中系统气流组织校核    28
第8章、风系统设计计算    30
8.1风系统的设计计算步骤    30
8.2通风管道的材料与形式    30
8.3四层风系统水力计算    31
第9章、空调水系统设计    32
9.1水系统的确定    32
9.2水管的选择    32
9.3水管的水力计算    32
9.4冷凝水管的设计    33
第10章、冷热源及其他附件的选择    34
10.1冷热源的选择    34
10.2膨胀水箱的选择    34
10.3分、集水器的选择    35
10.4冷却塔的选择    35
10.5冷冻水泵的选择    36
10.6冷却水泵的选择    36
第11章、防排烟设计    37
第12章、空调管路系统的保温与防腐    40
12.1、保温材料的选择    40
参考文献    42
