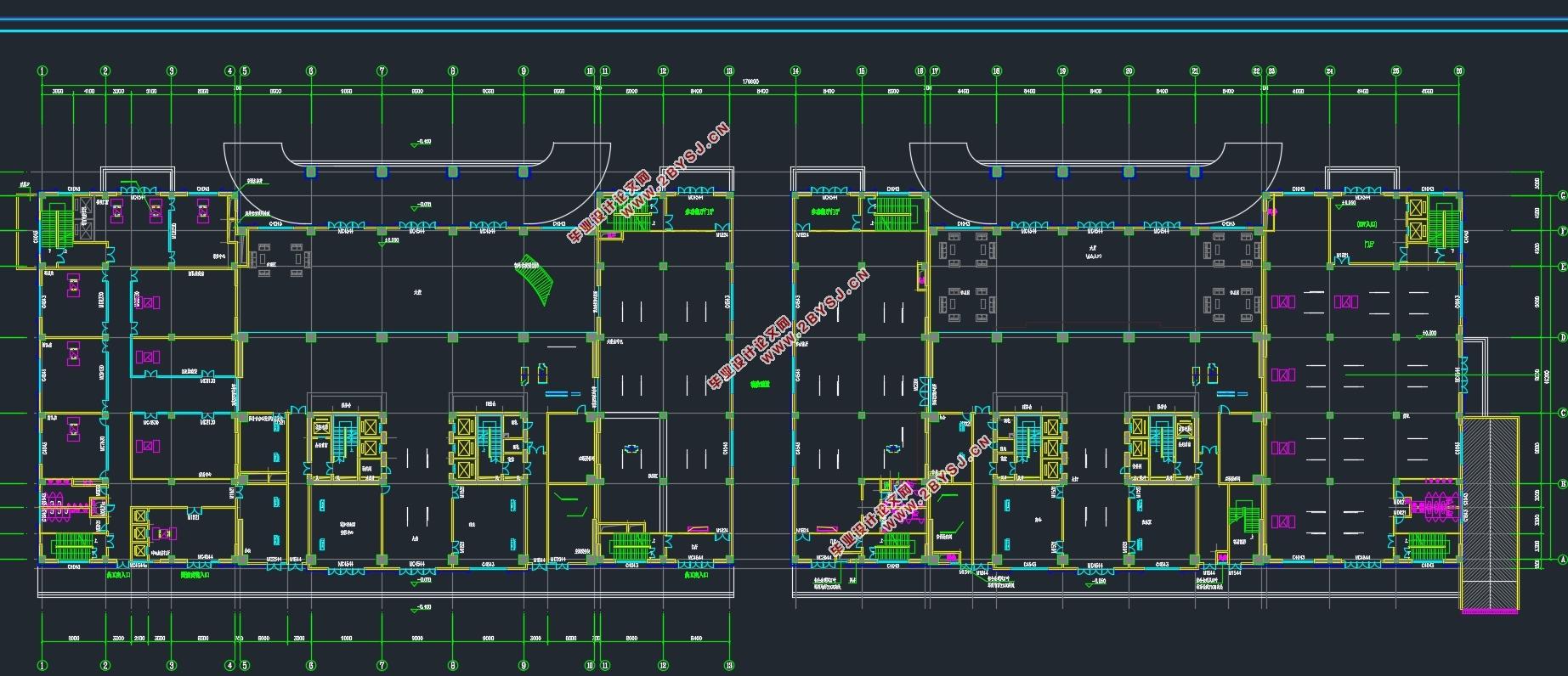

南京某酒店与办公楼空调系统设计(附CAD图)(任务书,开题报告,外文翻译,论文计算书19000字,CAD图28张)
摘  要
本工程为某国际大酒店与办公楼，地上15层，地下1层，本工程为某国际大酒店与办公楼，地上15层，地下1层，建筑总面积63878.2平米，其中地下为8355.4平米，建筑高度为61.2米，属于一类高层建筑。地下一层主要功能为机动车停车库、变电所、冷冻机房、热交换站、锅炉房、洗衣机房、员工餐厅、员工厨房、洗浴中心、SPA、健身房等配套用房。地上一~三层主要功能为酒店及办公大堂、票务中心、商务中心、精品店、咖啡吧、多功能厅、汉族餐厅、民族餐厅、西餐厅、厨房及其配套设施。地上四~十五层酒店部分为客房及其配套设施，办公部分为办公室及其配套设施。详细细致的建筑平面布置参考建筑图纸。
本次毕业设计的主要内容是进行本大楼地下一层至地上十六层的中央空调系统设计，空调系统应达到各种不同类型的房间的设计要求，通风系统应满足大厅和各功能间良好的空气环境。通风系统应满足大厅和各功能间良好的空气环境。建筑总面积63878.2平米，空调系统面积为17993.78  ，夏季冷负荷共为2686.404kW；冬季设计热负荷约是1.6kW。本设计采用两台螺杆式机组制冷供给夏季使用，冬季采用地板辐射采暖以供热。
通过不同的空调方案比较，本设计一层大空间房间采用地板辐射采暖加全空气系统，而类似于办公室、客房，等适合独立控制和管理的房间，采用风机盘管加新风系统，便于独立控制；临床部、化验室、实验室采用辐射板加新风系统，符合节能要求并保证空气洁净度。
关键词：中央空调；节能技术措施；
Abstract
The project for an international hotel and office building, 15 floors, underground 1 layer, the project is an international hotel and office building, 15 floors, underground 1 layer, total construction area of 63878.2 square meters, the underground for 8355.4 m2, building height for 61.2 meters, belongs to a class of high-rise buildings. The main functions of the underground parking garage, substation, refrigeration room, heat exchange station, boiler room, laundry room, staff canteen, staff kitchen, bath center, SPA, gym and other ancillary facilities. The main function of the ground floor 1 ~ three floor is hotel and office lobby, ticket center, business center, boutique, coffee bar, multi function hall, Han Chinese restaurant, ethnic restaurant, western restaurant, kitchen and facilities. Four ~ fifteen floors of the hotel room and its supporting facilities, the office of the office and its supporting facilities. Details of the building layout reference construction drawings.
The main content of this graduation design is the basement level of the building to a 16 storey central air-conditioning system design, the air conditioning system should meet the design requirements of a variety of different types of room, the ventilation system should meet the hall and the function between good air environment. Ventilation system should satisfy the good air environment between the hall and the various functions. Building a total area of 63878.2 square meters, air-conditioning system area of 17993.78, a total of the summer cooling load of 2686.404kW; winter design heat load is about 1.6kW. This design uses two sets of screw type chiller to supply the summer to use, winter uses the floor radiant heating to heat.
Through the different air conditioning scheme compared the design of a layer of big space room by radiant floor heating system and all air system, similar to the office, room, suitable for independent control and management room, use the fan coil unit plus fresh air system for independent control; Department of clinical, laboratory, laboratory using radiation plate plus fresh air system, in line with the energy-saving requirements and ensure the cleanliness of the air.
Key words: central air conditioning; energy-saving technical measures;

1.1 工程概况
1.1.1 建筑概况
该酒店位于江苏南京市，主要任务是进行本大楼地下一层及地上十六层的中央空调系统设计。建筑总面积63878.2平米，使用空调系统的总建筑面积共为38296.92平米。一楼层高5.5m，二、三楼为4.9m、四到十六楼均为3.9m。
地下一层主要功能为机动车停车库、变电所、冷冻机房、热交换站、锅炉房、洗衣机房、员工餐厅、员工厨房、洗浴中心、SPA、健身房等配套用房。
地上一~三层主要功能为酒店及办公大堂、票务中心、商务中心、精品店、咖啡吧、多功能厅、汉族餐厅、民族餐厅、西餐厅、厨房及其配套设施。
地上四~十五层酒店部分为客房及其配套设施，办公部分为办公室及其配套设施。详细细致的建筑平面布置参考建筑图纸。
1.1.2 能源概况
    该酒店电力来自市政电网，电价为0.86 元/kwh ； 本建筑提供小区热力管道，供水温度为85/60℃。南京市区非居民用管道天然气销售价为2.5元每立方米。


目录
摘  要    2
1 设计概况    6
1.1 工程概况    6
1.1.1 建筑概况    6
1.1.2 能源概况    6
1.2 设计规范    6
1.3 气象参数    7
2 空调负荷计算    7
2.1 设计参数    8
2.1.1室外气象参数    8
2.1.2室内设计参数    8
2.2负荷计算    9
以办公室1为例    9
2.2.1 外玻璃窗（玻璃幕墙）逐时传热形成的冷负荷    10
外窗冷负荷由两部分构成，即太阳辐射得热引起的冷负荷和温差传热引起的冷负荷。    10
太阳辐射得热通过玻璃窗引起的逐时冷负荷为：    10
温差传热通过玻璃窗引起的逐时冷负荷为：    10
2.2.2外墙逐时传热形成的冷负荷    11
2.2.3 内围护结构冷负荷    11
2.2.4 人体散热形成的冷负荷    12
2.2.5 照明散热形成的冷负荷    12
2.2.6 设备散热形成的冷负荷    13
2.2.7 湿负荷的计算    13
2.2.8 新风负荷的计算    14
办公室1的逐时负荷计算及其他各房间的负荷计算详细见附表    14
3 空调系统方案设计    15
3.1系统分区    15
3.1.1 内区和外区    15
3.1.2 房间功能    15
3.1.3 负荷特性    15
4 空调系统选型    15
4.1 常见的送风方式和送风方式的选择    15
4.2 送风参数和送风量的确定    16
4.2.1 一层大厅大空间送风参数和送风量计算与确定    16
4.2.2 风机盘管加新风系统的送风参数和送风量的确定    17
其他房间计算结果汇总于附表    18
5 空调风系统设计    18
5.1 室内气流组织设计    18
5.1.1 双层百叶侧送    18
5.2 送风管路设计    21
5.2.1 风管设计的基本内容    21
5.2.2 风管设计的注意事项    21
5.2.3 风管计算的方法和步骤    22
5.2.4 风管沿程阻力和局部阻力计算    23
5.2.5 风管水力计算举例    23
6 空调水系统的设计    31
6.1 空调水系统划分原则    31
6.2 空调水系统的形式    31
6.3 空调水系统设计原则    32
6.4 空调水系统方案的确定    32
6.5 水力计算的步骤    32
6.6 水力计算过程    32
6.6.1 流量计算    32
6.6.2 管径的确定    33
6.6.3 沿程阻力计算    33
6.6.4 局部阻力计算    33
6.6.5 系统总阻力计算    34
6.7 水力计算举例    34
6.8空调冷凝水系统设计    37
7 主要设备选型    39
7.1制冷机组选型    39
7.2 水泵的选型和计算    39
7.2.1 冷水机组循环泵选型和计算    39
7.2.2 冷却水泵的选型和计算    40
7.2.3水泵配管布置    41
7.3补水定压装置    42
7.3.1补水定压的方式和特点    42
7.3.2膨胀水箱的选择    42
7.3.3 补水泵的选择    44
7.3.4 补水箱的选择    44
7.4 水处理装置    45
7.5 冷却塔的选型    45
7.6 分水器和集水器的选择    45
7.6.1分水器和集水器的构造和用途    45
7.6.2分集水器的选型    46
7.7板式换热器的选型    48
7.8 除污器和水处理设备    50
8  管路系统的保温防腐及消声隔振    51
8.1 管路系统的保温    51
8.1.1 保温的目的    51
8.1.2 保温的结构    51
8.1.3 保温层的厚度    51
8.2 管道的防腐    52
8.3 管路系统的消声    53
8.4 空调系统的隔振    53
