上海市某体育馆空调系统设计(附CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

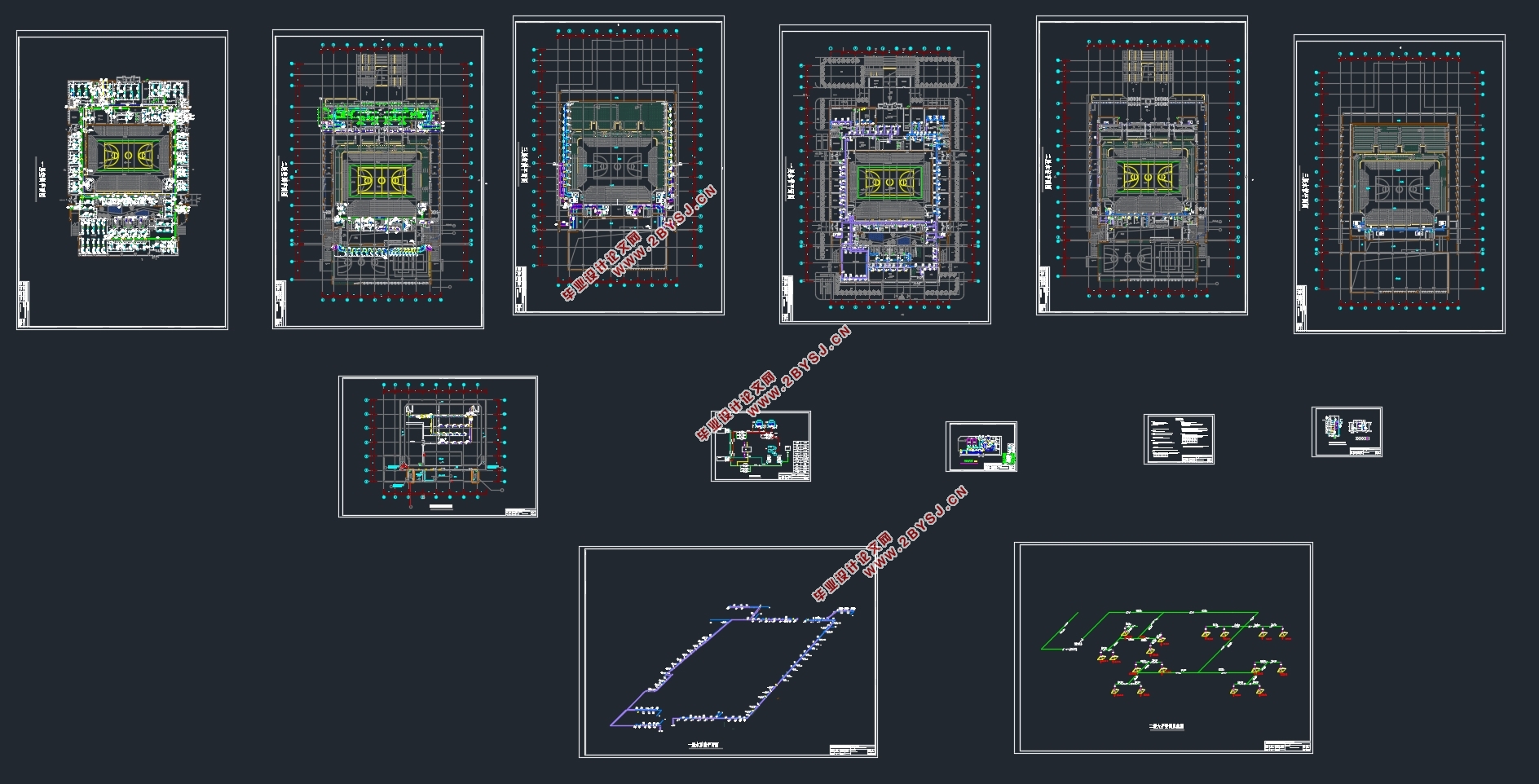

上海市某体育馆空调系统设计(附CAD图)(任务书,开题报告,论文计算书14000字,CAD图12张)
摘要
本建筑位于上海市,为地上三层的体育馆建筑,建筑层高:一层9.3米,二~三层18.6米,总高度为27.9米。建筑总面积为13730平方米左右。一层为办公室、会议室、篮球馆等,二至三层为办公室、机房等。
本设计在原平面图的基础上,根据相关设计规范要求,进行民用建筑空气调节系统设计。首先采用谐波反应法的工程简化方法计算出逐时冷负荷,采用指标法估算出热负荷。篮球馆和排球馆采用全空气一次回风系统,其余房间采用风机盘管加独立新风系统。所有空调房间均采用方形散流器进行平送风。空调水系统采用一次泵定流量闭式系统。夏季采用两台离心式冷水机组进行供冷,冬季采用城市热网供热。本设计充分考虑到了节能的要求,通过水力计算确保系统能够正常运行。本设计对设备的消声减震、管道保温也做了一定的讨论。工程图纸全部采用AutoCAD 2014进行绘制,使设计具有真实性和直观性。
关键词:空气调节 供冷 供热 节能
HVAC System Design of a Gymnasium in Shanghai
Abstract
The building located in Shanghai City is a three-floorgymnasium building. The building floors consist of a layer of 9.3 meters, two to three layers of 9.3 meters, the total height of 27.3 meters. The total construction area is 13730 square meters. On the first layer areoffice, meeting rooms, basketball court etc. and on the second to three floors are office, air-conditioner room etc.
Based on the original plan, the design of the HVAC system of civil buildings is designed according to the requirements of the relevant design specifications. Firstly, the hourly cooling load is calculated by the method of harmonic response method, and the heat load is estimated by the method of the index method.The rehabilitation work area and the conference room adopt the primary return air system and the rest rooms adopt fan coil unit plus fresh air system.All air conditioning rooms are flat with a square diffuser.The air conditioning water system uses two times pump constant flow closed system. In the summer, two sets of centrifugal chiller are used for cooling, and the hot nets are used for heating in winter.This design fully takes into account the energy saving requirements, through the hydraulic calculation to ensure that the system can operate normally. The design of the equipment noise reduction, pipe insulation also made a certain discussion. All engineering drawings are drawn by AutoCAD 2014, so that the design is true and intuitive.
Key Words: Air conditioning;Cooling;Heating;Energy conservation
1.1 工程概况
本工程位于上海市,为地上三层的体育馆,地下一层。建筑层高:一层9.3米,二~三层3.6米,总高度为27.3米。建筑总面积为:13730平方米左右。一层为办公室、会议室、体育馆等,二至三层为办公室、空调机房等。
1.2原始资料
(1)围护结构参数
结构类型    类型    传热系数
(w/㎡)    标准规定值
外墙    粉煤灰砌体240mm厚,II型墙;外保温:聚苯
乙烯泡沫塑料30mm厚    1.07    查《全国民用建筑工程设计技术措施》,《公共建筑节能设计标准》
屋面    1、砾砂外表层5mm厚,2、卷材防水层,
3、水泥砂浆找平层,4、保温层(水泥膨胀
珍珠岩175mm)    0.52    查《全国民用建筑工程设计技术措施》,《公共建筑节能设计标准》
外窗    铝合金中空断热单框中空玻璃窗    2.5    查《全国民用建筑工程设计技术措施》,《公共建筑节能设计标准》
内墙    粉煤灰砌块隔墙120mm厚    0.58    空气调节(第四版)
楼板    面层+钢筋混凝土+反贴保温层(聚苯
乙烯泡沫塑料25mm厚)    1.2    空气调节(第四版)
(2)推荐照明功率
大堂及门厅15 w/m²;普通办公室20 w/m²;
会议室等18w/m²;走廊5w/m²
(3)推荐空调使用时间
办公室:9:00~22:00
(4)人员密度
普通办公室:5 m2/人;                 门厅、大堂:4 m2/人;
其它房间:5 m2/人;


上海市某体育馆空调系统设计(附CAD图)
上海市某体育馆空调系统设计(附CAD图)
上海市某体育馆空调系统设计(附CAD图)


目  录
摘要    Ⅰ
Abstract    Ⅱ
目  录    1
第一章 工程概况与原始资料    8
1.1工程概况    8
1.2原始资料    8
第二章 负荷计算    10
2.1 空调冷负荷、湿负荷计算    10
2.2 空调热负荷计算    14
第三章空调系统方案的确定    15
3.1 冷热源方案的确定    15
3.2 空调系统的划分    15
第四章空调房间风量、冷量计算与设备选型    16
4.1空调房间新风量确定    16
4.2全空气一次回风系统风量、冷量计算    16
4.3风机盘管加独立新风系统风量、冷量计算    17
4.4机组选型    19
第五章空调房间气流组织计算    22
第六章空调风系统设计计算    24
6.1 通风管道的材料与形式    24
6.2 风系统水力计算步骤    24
6.3以大厅风系统图水力计算为例    24
6.4 卫生间排气管道设计    26
第七章水系统设计计算    27
7.1空调水系统类型    27
7.2水力计算    28
7.3冷凝水管径的选择    29
第八章冷源设备选型与设计    31
8.1冷负荷资料    31
8.2制冷剂的选择    31
8.3制冷机组选型及校核计算    31
8.4 水系统方案与水力计算    32
8.5 设备选择    36
8.6 软化水箱及补水泵的选择    39
8.7 分水器及集水器的选择    40
8.8 膨胀水箱的选择    41
8.9 制冷机房的布置原则    42
8.10 板式换热器选型    42
第九章 通风设计    44
9.1 计算原则    44
9.2水力计算    44
9.3选型    46
第十章 管道保温与防腐    47
10.1 保温    47
10.2防腐设计    48
第十一章空调系统的消声与隔振    49
11.1 噪声控制    49
11.2 振动控制    49
第十二章 防排烟设计    51
12.1防排烟方案    51
12.2防排烟风量    51
12.3防排烟风机选择    51
参考文献    52
附录    53
附录一空调冷负荷计算汇总表    53
附录二 各房间风量计算汇总    54
附录三 风系统计算    55
附录四 水系统计算表格    57
致谢    59
